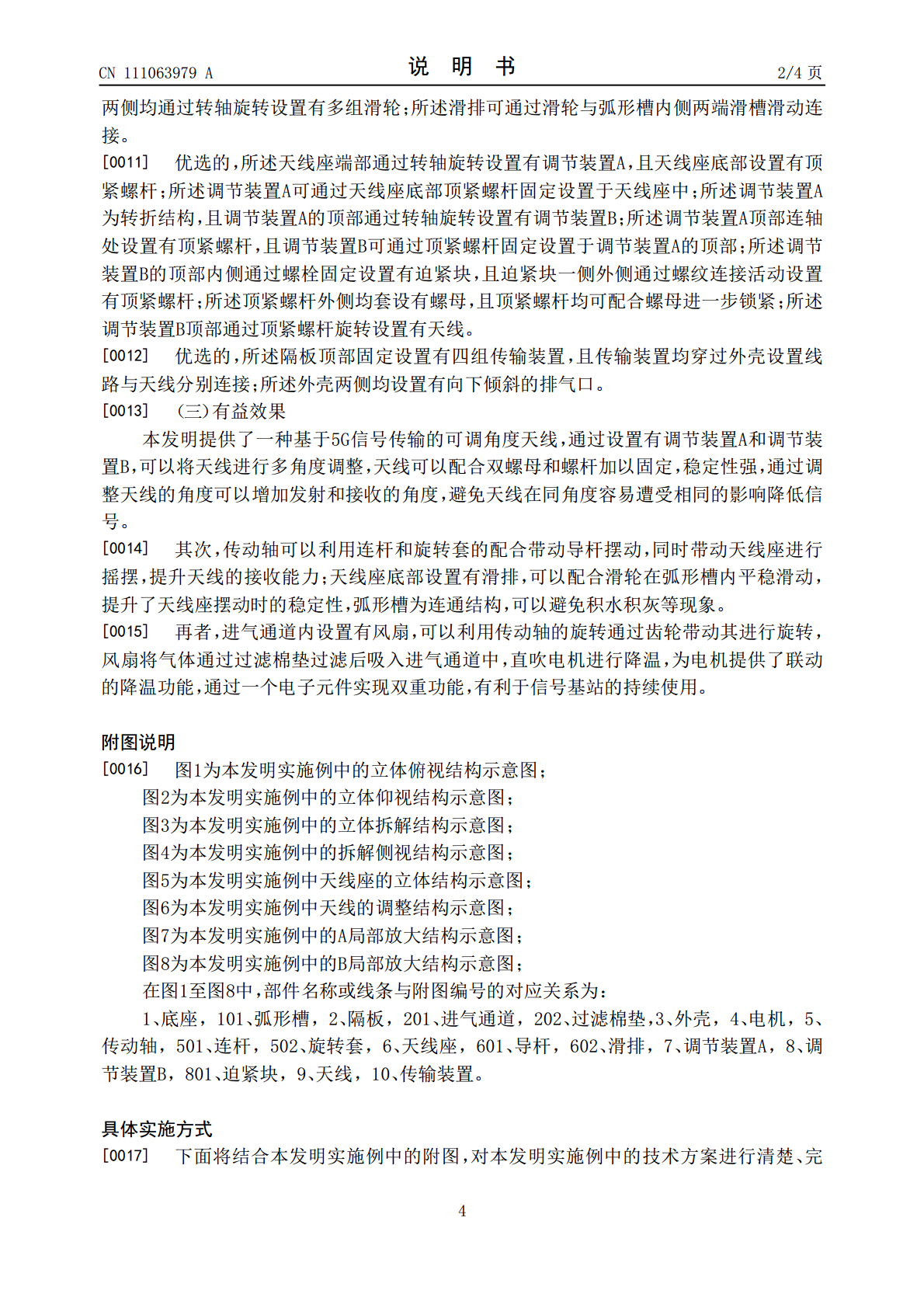

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111063979A(43)申请公布日2020.04.24(21)申请号201911332694.8(22)申请日2019.12.22(71)申请人嘉兴勤慎智能技术有限公司地址314031浙江省嘉兴市秀洲区高照街道桃园路1313号光伏科技馆1楼2-007(72)发明人牛俊华张辉郑晓辉(51)Int.Cl.H01Q1/12(2006.01)H01Q1/24(2006.01)H01Q3/04(2006.01)H02K9/06(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种基于5G信号传输的可调角度天线(57)摘要本发明公开了一种基于5G信号传输的可调角度天线，涉及信号传输技术领域，解决了目前使用的天线主要为固定结构，不便进行角度的调整，天线的发讯角度不同，发射范围有限，可能受到一定的阻碍，一般的天线不具备持续摆动调整角度提升接收面的功能的问题。一种基于5G信号传输的可调角度天线，包括底座；所述底座顶部通过螺栓配合支杆固定设置有隔板；所述隔板顶部通过螺栓固定设置有外壳；所述隔板顶部通过螺栓固定设置有电机；通过设置有调节装置A和调节装置B，可以将天线进行多角度调整，天线可以配合双螺母和螺杆加以固定，稳定性强，通过调整天线的角度可以增加发射和接收的角度，避免天线在同角度容易遭受相同的影响降低信号。CN111063979ACN111063979A权利要求书1/1页1.一种基于5G信号传输的可调角度天线，其特征在于：包括底座（1）；所述底座（1）顶部通过螺栓配合支杆固定设置有隔板（2）；所述隔板（2）顶部通过螺栓固定设置有外壳（3）；所述隔板（2）顶部通过螺栓固定设置有电机（4）；所述底座（1）顶部通过转轴旋转设置有天线座（6）。2.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述底座（1）还包括有弧形槽（101）；所述底座（1）一侧设置为弧形结构，且弧形结构内侧开设有弧形槽（101）；所述弧形槽（101）内侧两端均开设有滑槽；所述弧形槽（101）的圆心与天线座（6）转轴圆心位于同一垂直位置。3.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述隔板（2）还包括有进气通道（201）和过滤棉垫（202）；所述隔板（2）顶部一体式设置有进气通道（201），且进气通道（201）贯穿隔板（2）开设有圆孔，圆孔底部通过粘接固定设置有环形的过滤棉垫（202）；所述进气通道（201）圆孔处通过转轴旋转设置有风扇，且转轴底部通过键连接固定设置有齿轮。4.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述电机（4）底部通过联轴器运动连接设置有传动轴（5），且传动轴（5）底部与底座（1）运动连接；所述传动轴（5）外端通过键连接设置齿轮与进气通道（201）内的转轴齿轮啮合传动，传动比为10:1。5.根据权利要求4所述的一种基于5G信号传输的可调角度天线，其特征在于：所述传动轴（5）还包括有连杆（501）和旋转套（502）；所述传动轴（5）的底部外端通过键连接固定设置有连杆（501），且连杆（501）一端底部通过转轴旋转设置有旋转套（502）。6.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述天线座（6）还包括有导杆（601）和滑排（602）；所述天线座（6）转轴底部外端通过键连接旋转设置有导杆（601），且导杆（601）与旋转套（502）运动连接；所述天线座（6）的底部固定设置有滑排（602），且滑排（602）的两侧均通过转轴旋转设置有多组滑轮；所述滑排（602）可通过滑轮与弧形槽（101）内侧两端滑槽滑动连接。7.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述天线座（6）端部通过转轴旋转设置有调节装置A（7），且天线座（6）底部设置有顶紧螺杆；所述调节装置A（7）可通过天线座（6）底部顶紧螺杆固定设置于天线座（6）中；所述调节装置A（7）为转折结构，且调节装置A（7）的顶部通过转轴旋转设置有调节装置B（8）；所述调节装置A（7）顶部连轴处设置有顶紧螺杆，且调节装置B（8）可通过顶紧螺杆固定设置于调节装置A（7）的顶部；所述调节装置B（8）的顶部内侧通过螺栓固定设置有迫紧块（801），且迫紧块（801）一侧外侧通过螺纹连接活动设置有顶紧螺杆；所述顶紧螺杆外侧均套设有螺母，且顶紧螺杆均可配合螺母进一步锁紧；所述调节装置B（8）顶部通过顶紧螺杆旋转设置有天线（9）。8.根据权利要求1所述的一种基于5G信号传输的可调角度天线，其特征在于：所述隔板（2）顶部固定设置有四组传输装置（10），且传输装置（10）均穿过外壳（3）设置线路与天线（9）分别连接；所
