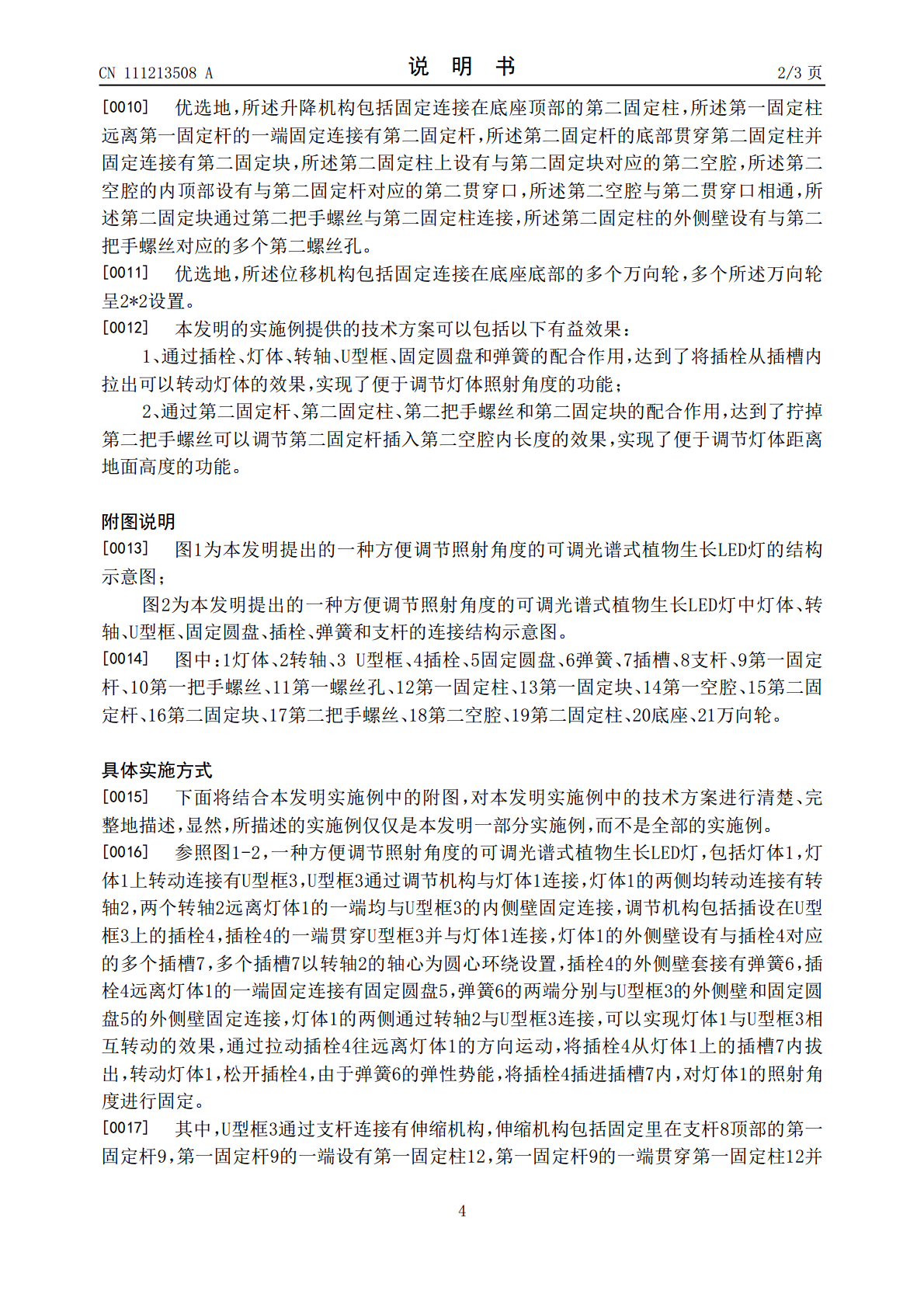

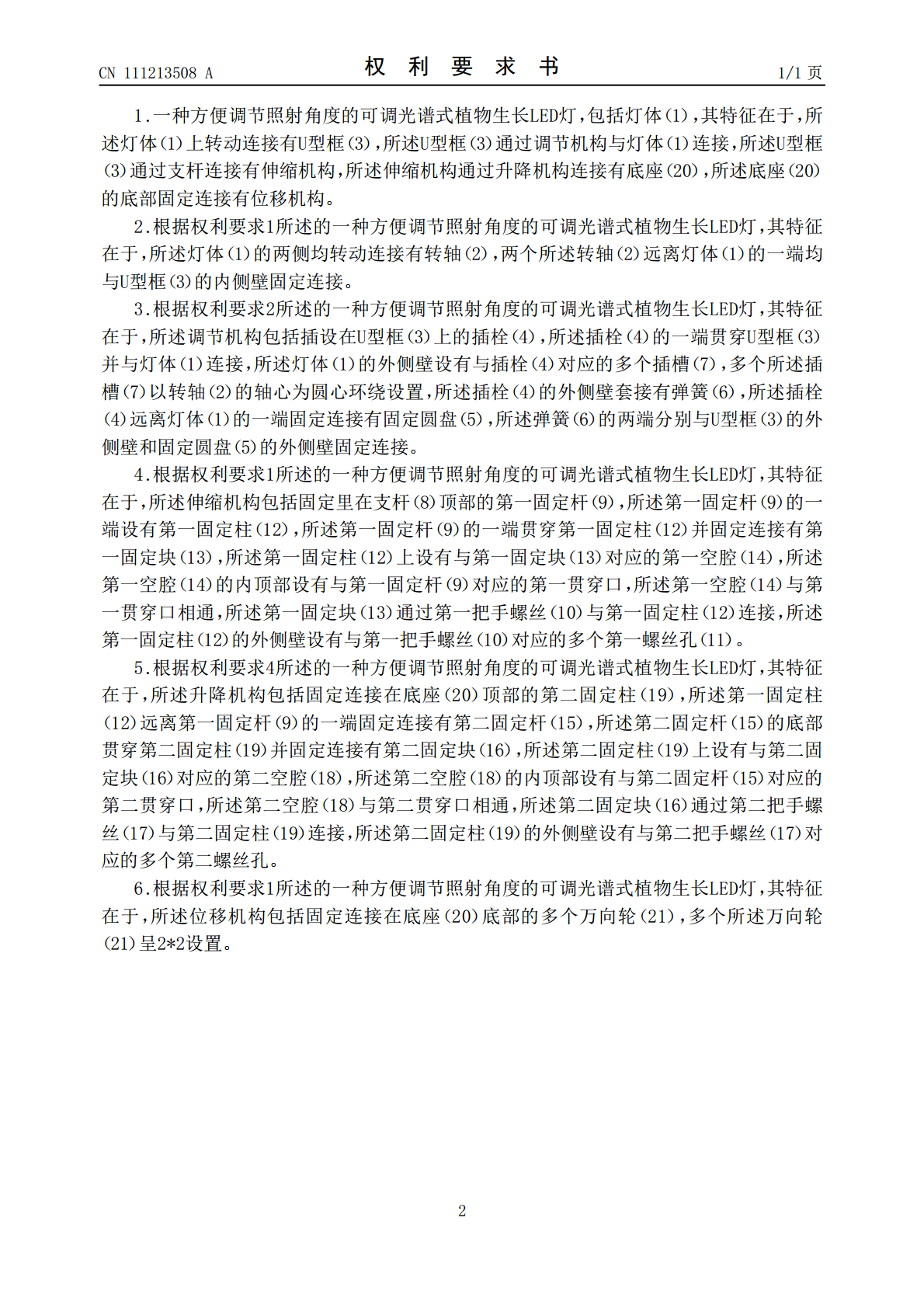

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111213508A(43)申请公布日2020.06.02(21)申请号201811418515.8(22)申请日2018.11.26(71)申请人江门市三泰照明制品有限公司地址529000广东省江门市蓬江区建达南路6号10座厂房一层(72)发明人谢朝晖(51)Int.Cl.A01G7/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种方便调节照射角度的可调光谱式植物生长LED灯(57)摘要本发明公开了一种方便调节照射角度的可调光谱式植物生长LED灯，包括灯体，所述灯体上转动连接有U型框，所述U型框通过调节机构与灯体连接，所述U型框通过支杆连接有伸缩机构，所述伸缩机构通过升降机构连接有底座，所述底座的底部固定连接有位移机构。本发明中，通过插栓、灯体、转轴、U型框、固定圆盘和弹簧的配合作用，达到了将插栓从插槽内拉出可以转动灯体的效果，实现了便于调节灯体照射角度的功能；通过第二固定杆、第二固定柱、第二把手螺丝和第二固定块的配合作用，达到了拧掉第二把手螺丝可以调节第二固定杆插入第二空腔内长度的效果，实现了便于调节灯体距离地面高度的功能。CN111213508ACN111213508A权利要求书1/1页1.一种方便调节照射角度的可调光谱式植物生长LED灯，包括灯体（1），其特征在于，所述灯体（1）上转动连接有U型框（3），所述U型框（3）通过调节机构与灯体（1）连接，所述U型框（3）通过支杆连接有伸缩机构，所述伸缩机构通过升降机构连接有底座（20），所述底座（20）的底部固定连接有位移机构。2.根据权利要求1所述的一种方便调节照射角度的可调光谱式植物生长LED灯，其特征在于，所述灯体（1）的两侧均转动连接有转轴（2），两个所述转轴（2）远离灯体（1）的一端均与U型框（3）的内侧壁固定连接。3.根据权利要求2所述的一种方便调节照射角度的可调光谱式植物生长LED灯，其特征在于，所述调节机构包括插设在U型框（3）上的插栓（4），所述插栓（4）的一端贯穿U型框（3）并与灯体（1）连接，所述灯体（1）的外侧壁设有与插栓（4）对应的多个插槽（7），多个所述插槽（7）以转轴（2）的轴心为圆心环绕设置，所述插栓（4）的外侧壁套接有弹簧（6），所述插栓（4）远离灯体（1）的一端固定连接有固定圆盘（5），所述弹簧（6）的两端分别与U型框（3）的外侧壁和固定圆盘（5）的外侧壁固定连接。4.根据权利要求1所述的一种方便调节照射角度的可调光谱式植物生长LED灯，其特征在于，所述伸缩机构包括固定里在支杆（8）顶部的第一固定杆（9），所述第一固定杆（9）的一端设有第一固定柱（12），所述第一固定杆（9）的一端贯穿第一固定柱（12）并固定连接有第一固定块（13），所述第一固定柱（12）上设有与第一固定块（13）对应的第一空腔（14），所述第一空腔（14）的内顶部设有与第一固定杆（9）对应的第一贯穿口，所述第一空腔（14）与第一贯穿口相通，所述第一固定块（13）通过第一把手螺丝（10）与第一固定柱（12）连接，所述第一固定柱（12）的外侧壁设有与第一把手螺丝（10）对应的多个第一螺丝孔（11）。5.根据权利要求4所述的一种方便调节照射角度的可调光谱式植物生长LED灯，其特征在于，所述升降机构包括固定连接在底座（20）顶部的第二固定柱（19），所述第一固定柱（12）远离第一固定杆（9）的一端固定连接有第二固定杆（15），所述第二固定杆（15）的底部贯穿第二固定柱（19）并固定连接有第二固定块（16），所述第二固定柱（19）上设有与第二固定块（16）对应的第二空腔（18），所述第二空腔（18）的内顶部设有与第二固定杆（15）对应的第二贯穿口，所述第二空腔（18）与第二贯穿口相通，所述第二固定块（16）通过第二把手螺丝（17）与第二固定柱（19）连接，所述第二固定柱（19）的外侧壁设有与第二把手螺丝（17）对应的多个第二螺丝孔。6.根据权利要求1所述的一种方便调节照射角度的可调光谱式植物生长LED灯，其特征在于，所述位移机构包括固定连接在底座（20）底部的多个万向轮（21），多个所述万向轮（21）呈2*2设置。2CN111213508A说明书1/3页一种方便调节照射角度的可调光谱式植物生长LED灯技术领域[0001]本发明涉及LED灯技术领域，尤其涉及一种方便调节照射角度的可调光谱式植物生长LED灯。背景技术[0002]植物光合作用需要的光线，波长在400~720nm左右。440~480nm蓝色的光线以及640~680nm红色对于光合作用贡献最大。520~610nm绿色的光线，被植物色素吸收的比率很低。按照以上原理，植物灯基本都是做成红蓝组合、全蓝、全红三种形式，覆盖光合作
