一种可升降轮椅.pdf

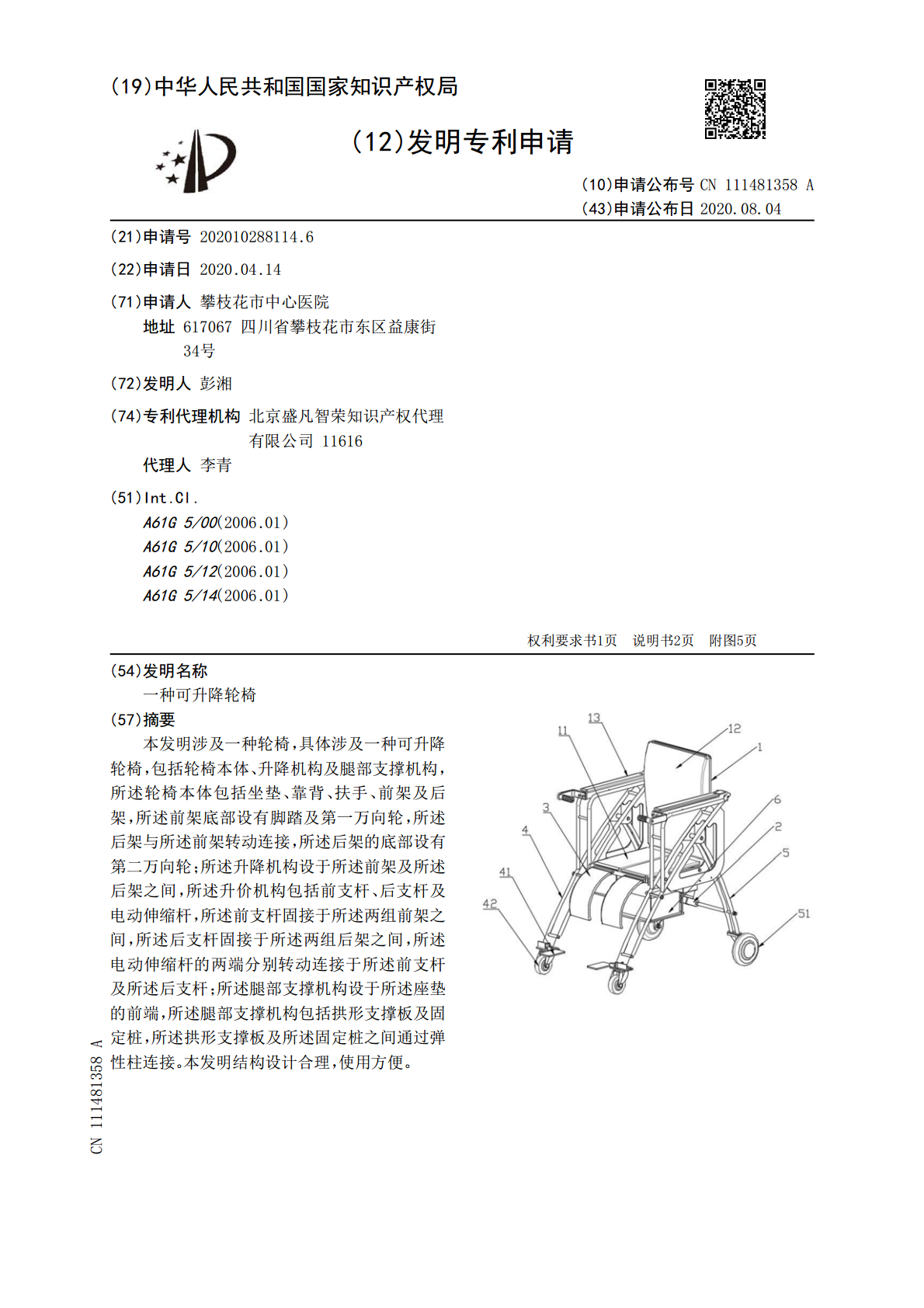

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111481358A(43)申请公布日2020.08.04(21)申请号202010288114.6(22)申请日2020.04.14(71)申请人攀枝花市中心医院地址617067四川省攀枝花市东区益康街34号(72)发明人彭湘(74)专利代理机构北京盛凡智荣知识产权代理有限公司11616代理人李青(51)Int.Cl.A61G5/00(2006.01)A61G5/10(2006.01)A61G5/12(2006.01)A61G5/14(2006.01)权利要求书1页说明书2页附图5页(54)发明名称一种可升降轮椅(57)摘要本发明涉及一种轮椅，具体涉及一种可升降轮椅，包括轮椅本体、升降机构及腿部支撑机构，所述轮椅本体包括坐垫、靠背、扶手、前架及后架，所述前架底部设有脚踏及第一万向轮，所述后架与所述前架转动连接，所述后架的底部设有第二万向轮；所述升降机构设于所述前架及所述后架之间，所述升价机构包括前支杆、后支杆及电动伸缩杆，所述前支杆固接于所述两组前架之间，所述后支杆固接于所述两组后架之间，所述电动伸缩杆的两端分别转动连接于所述前支杆及所述后支杆；所述腿部支撑机构设于所述座垫的前端，所述腿部支撑机构包括拱形支撑板及固定桩，所述拱形支撑板及所述固定桩之间通过弹性柱连接。本发明结构设计合理，使用方便。CN111481358ACN111481358A权利要求书1/1页1.一种可升降轮椅，其特征在于，包括轮椅本体(1)、升降机构(2)及腿部支撑机构(3)，所述轮椅本体(1)包括坐垫(11)、靠背(12)、扶手(13)、前架(4)及后架(5)，所述前架(4)及所述后架(5)均有两组，所述前架(4)底部设有脚踏(41)及第一万向轮(42)，所述后架(5)与所述前架(4)转动连接，所述后架(5)的底部设有第二万向轮(51)，所述轮椅本体(1)的底部设有控制器(6)；所述升降机构(2)设于所述前架(4)及所述后架(5)之间，所述升价机构(2)包括前支杆(21)、后支杆(22)及电动伸缩杆(23)，所述前支杆(21)固接于所述两组前架(4)之间，所述后支杆(22)固接于所述两组后架(5)之间，所述电动伸缩杆(23)的两端分别转动连接于所述前支杆(21)及所述后支杆(22)；所述腿部支撑机构(3)设于所述座垫(11)的前端，所述腿部支撑机构(3)包括拱形支撑板(31)及固定桩(32)，所述拱形支撑板(31)及所述固定桩(32)之间通过弹性柱(33)连接。2.根据权利要求1所述的一种可升降轮椅，其特征在于：所述扶手(13)上设有控制旋钮。3.根据权利要求1所述的一种可升降轮椅，其特征在于：所述第二万向轮(51)尺寸大于所述第一万向轮(42)的尺寸。4.根据权利要求1所述的一种可升降轮椅，其特征在于：所述前架(4)及所述后架(5)均呈拱形结构。5.根据权利要求1所述的一种可升降轮椅，其特征在于：所述电动伸缩杆(23)为电动液压伸缩杆。6.根据权利要求1所述的一种可升降轮椅，其特征在于：所述拱形支撑板(31)有两个。2CN111481358A说明书1/2页一种可升降轮椅技术领域[0001]本发明涉及一种轮椅，特别涉及一种可升降轮椅。背景技术[0002]普通轮椅包括椅架结构，行走不便的人坐在轮椅上仅解决了行走困难的问题，但是普通轮椅的椅架结构是固定的不可调整，使用者长期一个姿势坐在轮椅上，容易造成肌肉疼痛，以及使用者在起身或者坐下时，轮椅的高度不能调整，造成起身或者坐下困难。因此，本方案提供一种可升降轮椅，用于解决以上问题。发明内容[0003]针对现有技术中的上述不足，本发明提供了一种可升降轮椅，其结构简单合理，方便推广。[0004]一种可升降轮椅，包括轮椅本体、升降机构及腿部支撑机构，所述轮椅本体包括坐垫、靠背、扶手、前架及后架，所述前架及所述后架均有两组，所述前架底部设有脚踏及第一万向轮，所述后架与所述前架转动连接，所述后架的底部设有第二万向轮，所述轮椅本体的底部设有控制器；[0005]所述升降机构设于所述前架及所述后架之间，所述升价机构包括前支杆、后支杆及电动伸缩杆，所述前支杆固接于所述两组前架之间，所述后支杆固接于所述两组后架之间，所述电动伸缩杆的两端分别转动连接于所述前支杆及所述后支杆；[0006]所述腿部支撑机构设于所述座垫的前端，所述腿部支撑机构包括拱形支撑板及固定桩，所述拱形支撑板及所述固定桩之间通过弹性柱连接。[0007]作为优选的，所述扶手上设有控制旋钮。[0008]作为优选的，所述第二万向轮尺寸大于所述第一万向轮的尺寸。[0009]作为优选的，所述前架及所述后架均呈拱形结构。[0010]作为优选的，所述电动伸缩杆为电动液压伸缩杆。[0011]作为优选的，所
