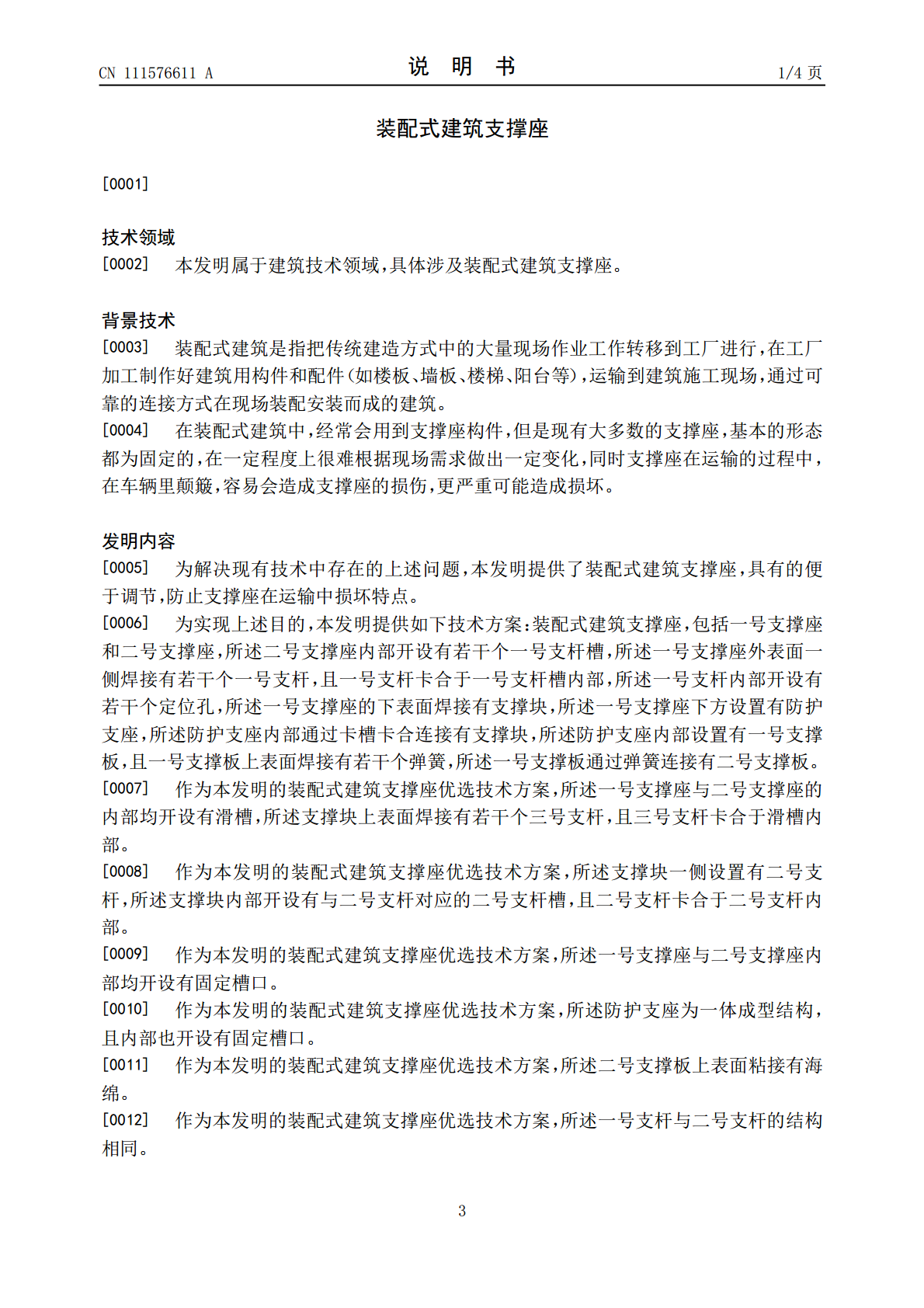

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111576611A(43)申请公布日2020.08.25(21)申请号202010501230.1(22)申请日2020.06.04(71)申请人九江职业技术学院地址332007江西省九江市十里大道1188号(72)发明人韩燕汪一鸣李建芳(74)专利代理机构西安合创非凡知识产权代理事务所(普通合伙)61248代理人惠银银(51)Int.Cl.E04B1/00(2006.01)E04B1/343(2006.01)E04B1/98(2006.01)权利要求书1页说明书4页附图2页(54)发明名称装配式建筑支撑座(57)摘要本发明属于建筑技术领域，尤其为装配式建筑支撑座，包括一号支撑座和二号支撑座，所述二号支撑座内部开设有若干个一号支杆槽，所述一号支撑座外表面一侧焊接有若干个一号支杆，且一号支杆卡合于一号支杆槽内部，所述一号支杆内部开设有若干个定位孔，所述一号支撑座的下表面焊接有支撑块本装置中一号支撑座和二号支撑座以及支撑块共同组成支撑座结构，通过设置有防护支座，且防护支座内部开设有卡槽，可以很好将一号支撑座与二号支撑座以及支撑块组成部分通过卡槽卡合于防护支座内部，在运输过程中，防护支座可以很好的保护一号支撑座与二号支撑座以及支撑块组成部分，防止外表面受到损伤。CN111576611ACN111576611A权利要求书1/1页1.装配式建筑支撑座，包括一号支撑座（2）和二号支撑座（5），其特征在于：所述二号支撑座（5）内部开设有若干个一号支杆槽（6），所述一号支撑座（2）外表面一侧焊接有若干个一号支杆（4），且一号支杆（4）卡合于一号支杆槽（6）内部，所述一号支杆（4）内部开设有若干个定位孔（7），所述一号支撑座（2）的下表面焊接有支撑块（10），所述一号支撑座（2）下方设置有防护支座（1），所述防护支座（1）内部通过卡槽（13）卡合连接有支撑块（10），所述防护支座（1）内部设置有一号支撑板（15），且一号支撑板（15）上表面焊接有若干个弹簧（14），所述一号支撑板（15）通过弹簧（14）连接有二号支撑板（16）。2.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述一号支撑座（2）与二号支撑座（5）的内部均开设有滑槽（11），所述支撑块（10）上表面焊接有若干个三号支杆（12），且三号支杆（12）卡合于滑槽（11）内部。3.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述支撑块（10）一侧设置有二号支杆（9），所述支撑块（10）内部开设有与二号支杆（9）对应的二号支杆槽（8），且二号支杆（9）卡合于二号支杆（9）内部。4.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述一号支撑座（2）与二号支撑座（5）内部均开设有固定槽口（3）。5.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述防护支座（1）为一体成型结构，且内部也开设有固定槽口（3）。6.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述二号支撑板（16）上表面粘接有海绵。7.根据权利要求1所述的装配式建筑支撑座，其特征在于：所述一号支杆（4）与二号支杆（9）的结构相同。2CN111576611A说明书1/4页装配式建筑支撑座[0001]技术领域[0002]本发明属于建筑技术领域，具体涉及装配式建筑支撑座。背景技术[0003]装配式建筑是指把传统建造方式中的大量现场作业工作转移到工厂进行，在工厂加工制作好建筑用构件和配件（如楼板、墙板、楼梯、阳台等），运输到建筑施工现场，通过可靠的连接方式在现场装配安装而成的建筑。[0004]在装配式建筑中，经常会用到支撑座构件，但是现有大多数的支撑座，基本的形态都为固定的，在一定程度上很难根据现场需求做出一定变化，同时支撑座在运输的过程中，在车辆里颠簸，容易会造成支撑座的损伤，更严重可能造成损坏。发明内容[0005]为解决现有技术中存在的上述问题，本发明提供了装配式建筑支撑座，具有的便于调节，防止支撑座在运输中损坏特点。[0006]为实现上述目的，本发明提供如下技术方案：装配式建筑支撑座，包括一号支撑座和二号支撑座，所述二号支撑座内部开设有若干个一号支杆槽，所述一号支撑座外表面一侧焊接有若干个一号支杆，且一号支杆卡合于一号支杆槽内部，所述一号支杆内部开设有若干个定位孔，所述一号支撑座的下表面焊接有支撑块，所述一号支撑座下方设置有防护支座，所述防护支座内部通过卡槽卡合连接有支撑块，所述防护支座内部设置有一号支撑板，且一号支撑板上表面焊接有若干个弹簧，所述一号支撑板通过弹簧连接有二号支撑板。[0007]作为本发明的装配式建筑支撑座优选技术方案，所述一号支撑座与二号支撑座的内部均开设有滑槽，所述支撑块上表面焊接有若干个三号支杆，且三号支杆卡
