一种印刷线路板基体原料加工用降温输送装置.pdf

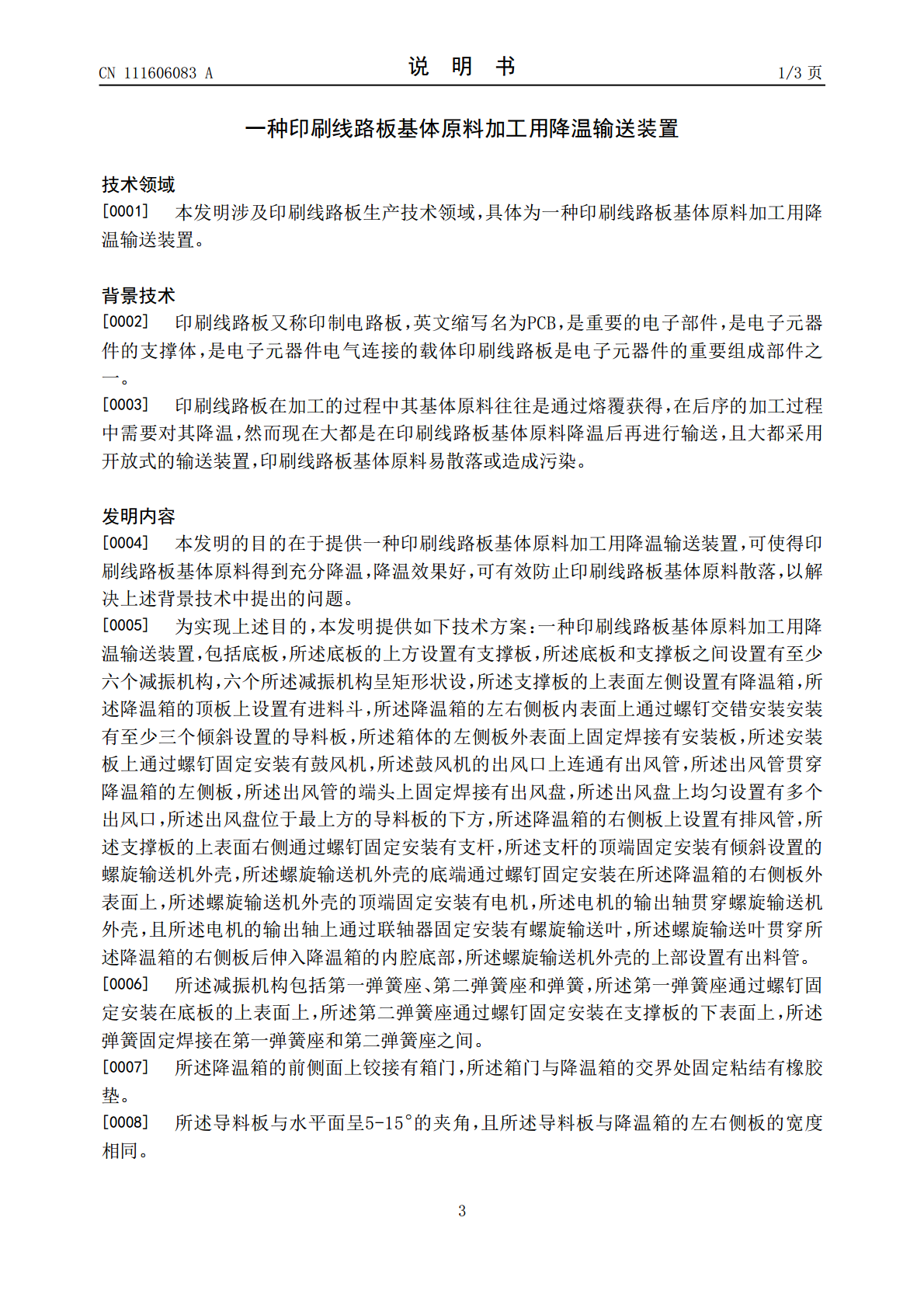

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111606083A(43)申请公布日2020.09.01(21)申请号202010453301.5(22)申请日2020.05.26(71)申请人道县东圣电子科技有限公司地址425300湖南省永州市道县工业园内(72)发明人唐晓元(74)专利代理机构北京化育知识产权代理有限公司11833代理人尹均利(51)Int.Cl.B65G69/20(2006.01)B65G65/46(2006.01)H05K13/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种印刷线路板基体原料加工用降温输送装置(57)摘要本发明公开了一种印刷线路板基体原料加工用降温输送装置，包括底板，所述底板的上方设置有支撑板，所述底板和支撑板之间设置有至少六个减振机构，六所述支撑板的上表面左侧设置有降温箱，所述降温箱的左右侧板内表面上通过螺钉交错安装安装有至少三个倾斜设置的导料板，所述鼓风机的出风口上连通有出风管，所述出风管贯穿降温箱的左侧板，所述出风管的端头上固定焊接有出风盘，所述支杆的顶端固定安装有倾斜设置的螺旋输送机外壳，所述螺旋输送机外壳的顶端固定安装有电机，所述电机的输出轴上通过联轴器固定安装有螺旋输送叶。本发明可使得印刷线路板基体原料得到充分降温，降温效果好，可有效防止印刷线路板基体原料散落。CN111606083ACN111606083A权利要求书1/1页1.一种印刷线路板基体原料加工用降温输送装置，包括底板(1)，其特征在于：所述底板(1)的上方设置有支撑板(2)，所述底板(1)和支撑板(2)之间设置有至少六个减振机构(3)，六个所述减振机构(3)呈矩形状设，所述支撑板(2)的上表面左侧设置有降温箱(4)，所述降温箱(4)的顶板上设置有进料斗(5)，所述降温箱(4)的左右侧板内表面上通过螺钉交错安装安装有至少三个倾斜设置的导料板(6)，所述降温箱(4)的左侧板外表面上固定焊接有安装板(7)，所述安装板(7)上通过螺钉固定安装有鼓风机(8)，所述鼓风机(8)的出风口上连通有出风管(9)，所述出风管(9)贯穿降温箱(4)的左侧板，所述出风管(9)的端头上固定焊接有出风盘(10)，所述出风盘(10)上均匀设置有多个出风口(11)，所述出风盘(10)位于最上方的导料板(6)的下方，所述降温箱(4)的右侧板上设置有排风管(12)，所述支撑板(2)的上表面右侧通过螺钉固定安装有支杆(13)，所述支杆(13)的顶端固定安装有倾斜设置的螺旋输送机外壳(14)，所述螺旋输送机外壳(14)的底端通过螺钉固定安装在所述降温箱(4)的右侧板外表面上，所述螺旋输送机外壳(14)的顶端固定安装有电机(15)，所述电机(15)的输出轴贯穿螺旋输送机外壳(14)，且所述电机(15)的输出轴上通过联轴器固定安装有螺旋输送叶(16)，所述螺旋输送叶(16)贯穿所述降温箱(4)的右侧板后伸入降温箱(4)的内腔底部，所述螺旋输送机外壳(14)的上部设置有出料管(17)。2.根据权利要求1所述的一种印刷线路板基体原料加工用降温输送装置，其特征在于：所述减振机构(3)包括第一弹簧座(18)、第二弹簧座(19)和弹簧(20)，所述第一弹簧座(18)通过螺钉固定安装在底板(1)的上表面上，所述第二弹簧座(19)通过螺钉固定安装在支撑板(2)的下表面上，所述弹簧(20)固定焊接在第一弹簧座(18)和第二弹簧座(19)之间。3.根据权利要求1所述的一种印刷线路板基体原料加工用降温输送装置，其特征在于：所述降温箱(4)的前侧面上铰接有箱门(23)，所述箱门(23)与降温箱(4)的交界处固定粘结有橡胶垫。4.根据权利要求1所述的一种印刷线路板基体原料加工用降温输送装置，其特征在于：所述导料板(6)与水平面呈5-15°的夹角，且所述导料板(6)与降温箱(4)的左右侧板的宽度相同。5.根据权利要求1所述的一种印刷线路板基体原料加工用降温输送装置，其特征在于：所述降温箱(4)的底板上设置有从左至右逐渐向下倾斜的挡块(21)。6.根据权利要求1所述的一种印刷线路板基体原料加工用降温输送装置，其特征在于：所述底板(1)的下表面的拐角处通过螺钉固定安装有四个自锁万向轮(22)。2CN111606083A说明书1/3页一种印刷线路板基体原料加工用降温输送装置技术领域[0001]本发明涉及印刷线路板生产技术领域，具体为一种印刷线路板基体原料加工用降温输送装置。背景技术[0002]印刷线路板又称印制电路板，英文缩写名为PCB，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体印刷线路板是电子元器件的重要组成部件之一。[0003]印刷线路板在加工的过程中其基体原料往往是通过熔覆获得，在后序的加工过程中需
