一种用于防止竹子切割机链条传动时失速的装置.pdf

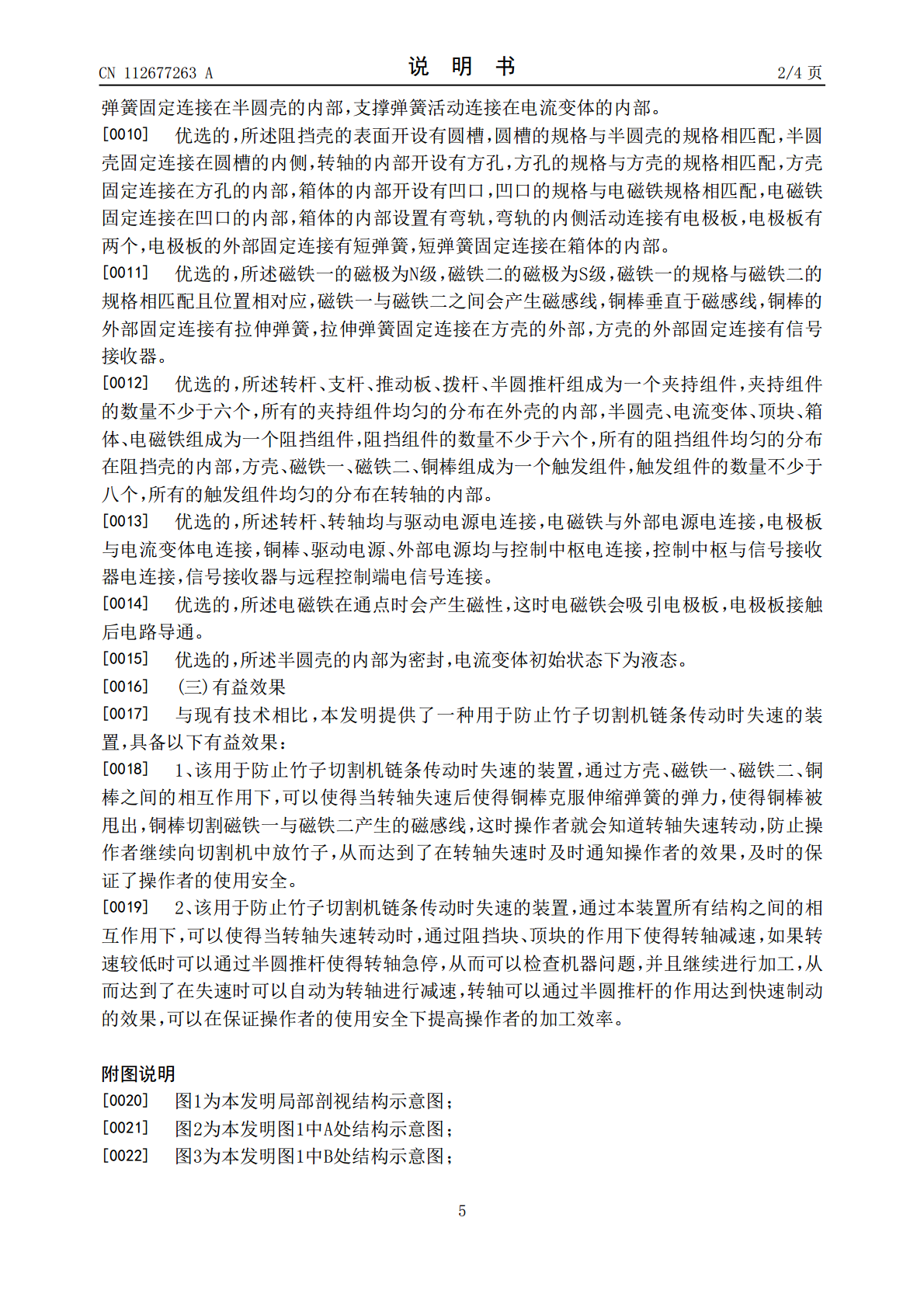

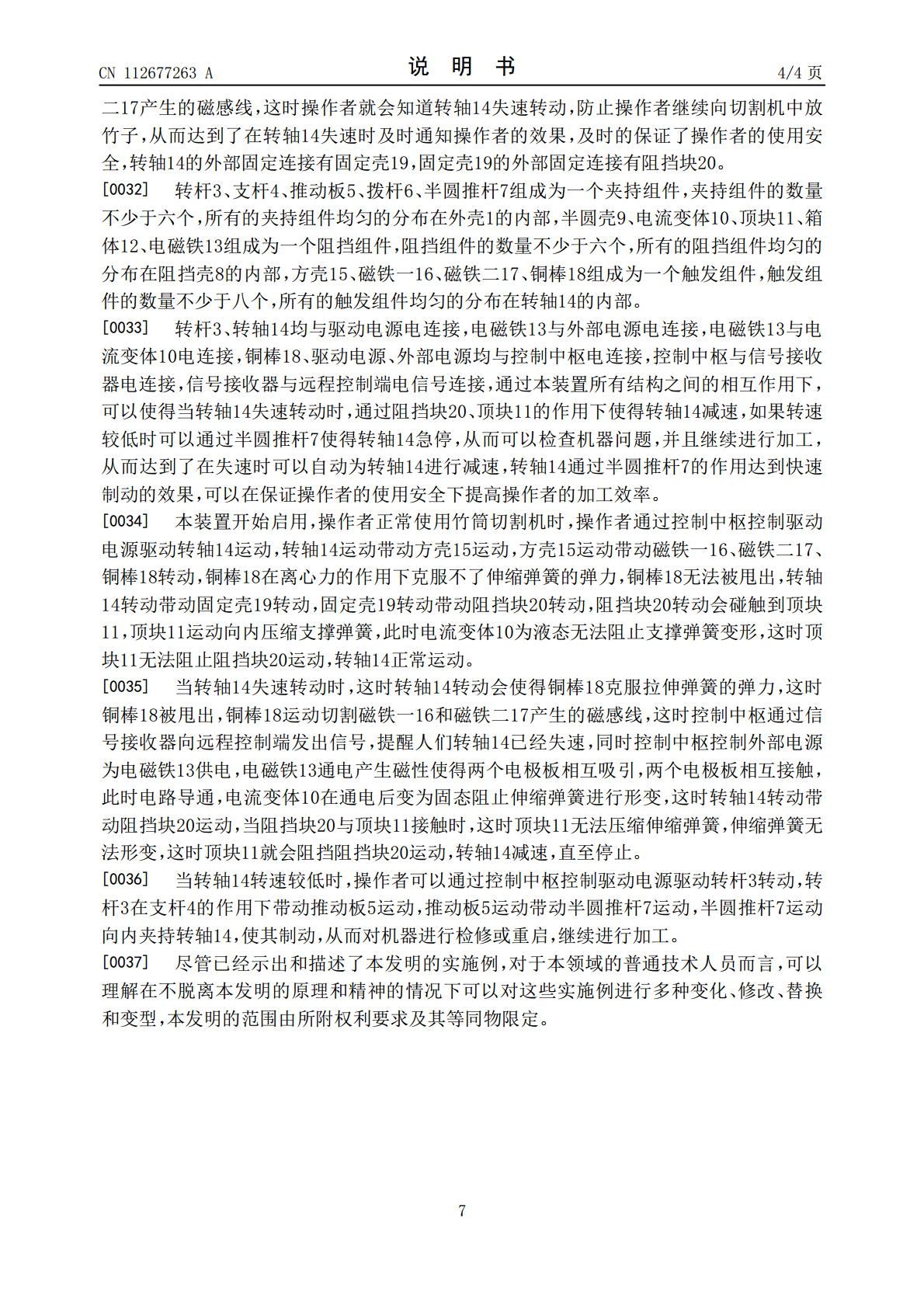

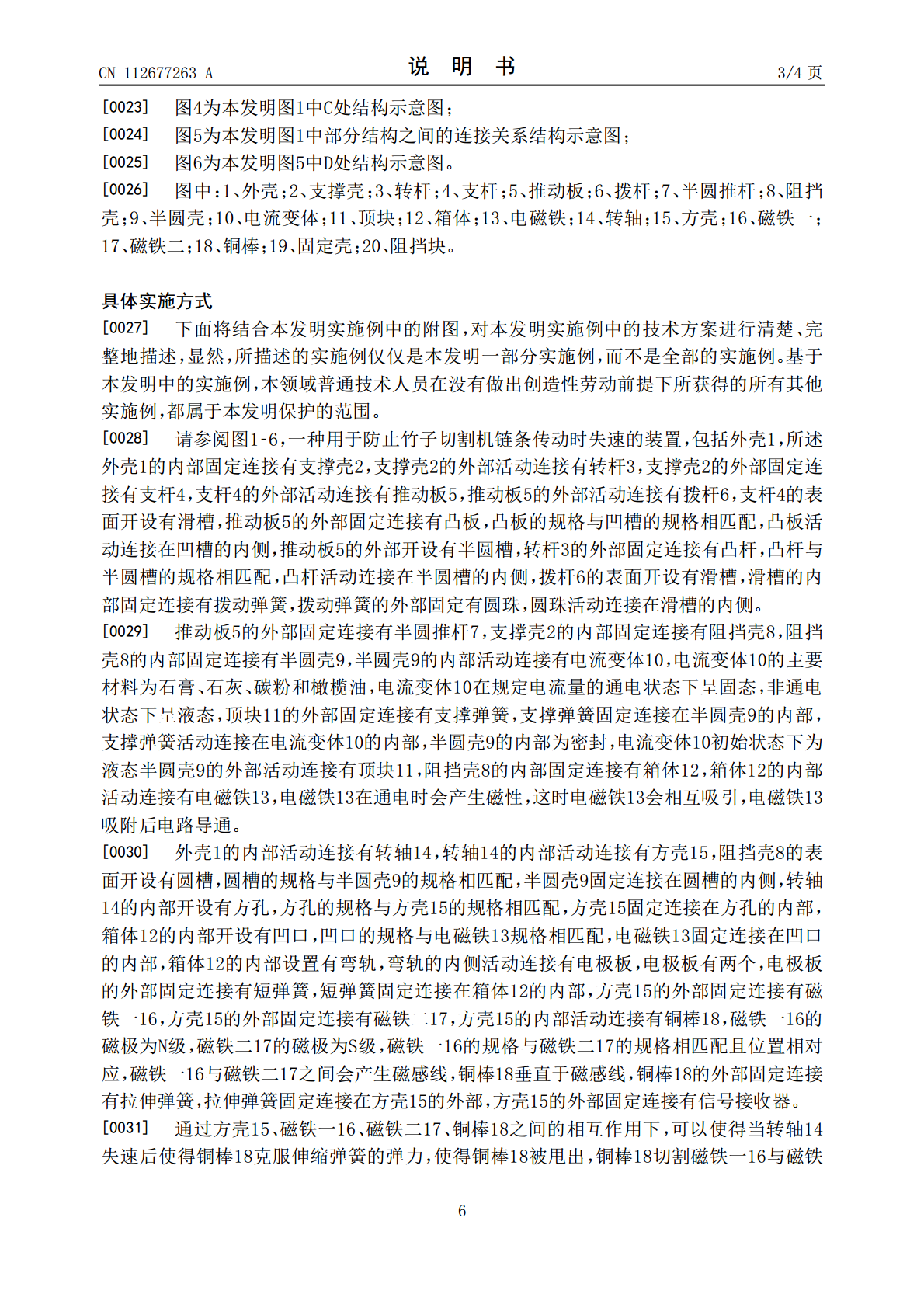

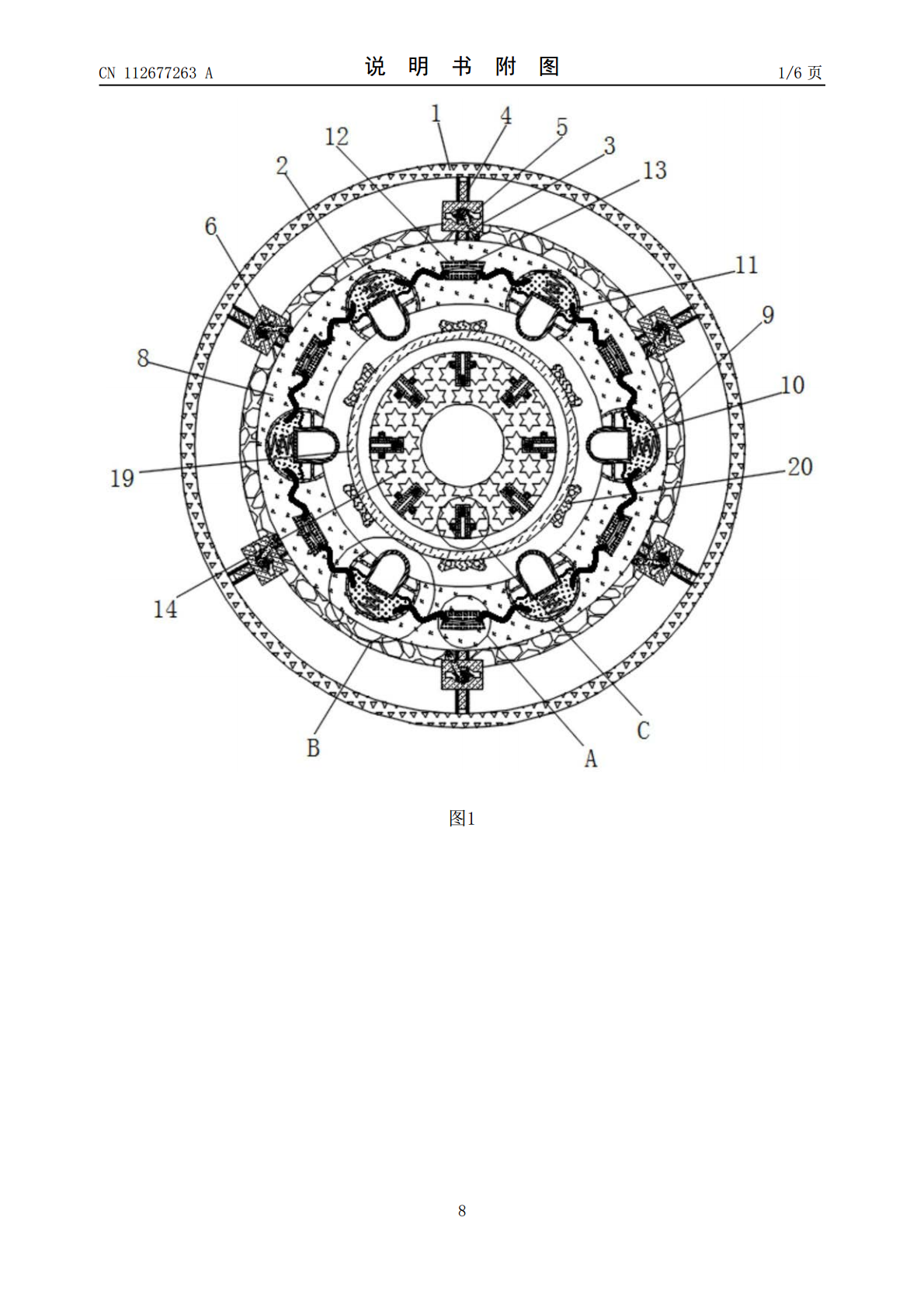

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112677263A(43)申请公布日2021.04.20(21)申请号202011409198.0(22)申请日2020.12.03(71)申请人云和县木制玩具科创研究所地址323600浙江省丽水市云和县人民路10号(72)发明人陈莹(51)Int.Cl.B27J1/00(2006.01)B27G21/00(2006.01)F16D59/00(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种用于防止竹子切割机链条传动时失速的装置(57)摘要本发明涉及竹制品的技术领域，且公开了一种用于防止竹子切割机链条传动时失速的装置，包括外壳，所述外壳的内部固定连接有支撑壳，支撑壳的外部活动连接有转杆，支撑壳的外部固定连接有支杆，支杆的外部活动连接有推动板，推动板的外部活动连接有拨杆，推动板的外部固定连接有半圆推杆，通过本装置所有结构之间的相互作用下，可以使得当转轴失速转动时，通过阻挡块、顶块的作用下使得转轴减速，如果转速较低时可以通过半圆推杆使得转轴急停，从而可以检查机器问题，并且继续进行加工，从而达到了在失速时可以自动为转轴进行减速，转轴可以通过半圆推杆的作用达到快速制动的效果，可以在保证操作者的使用安全下提高操作者的加工效率。CN112677263ACN112677263A权利要求书1/2页1.一种用于防止竹子切割机链条传动时失速的装置，包括外壳(1)，其特征在于：所述外壳(1)的内部固定连接有支撑壳(2)，支撑壳(2)的外部活动连接有转杆(3)，支撑壳(2)的外部固定连接有支杆(4)，支杆(4)的外部活动连接有推动板(5)，推动板(5)的外部活动连接有拨杆(6)，推动板(5)的外部固定连接有半圆推杆(7)，支撑壳(2)的内部固定连接有阻挡壳(8)，阻挡壳(8)的内部固定连接有半圆壳(9)，半圆壳(9)的内部活动连接有电流变体(10)，半圆壳(9)的外部活动连接有顶块(11)，阻挡壳(8)的内部固定连接有箱体(12)，箱体(12)的内部活动连接有电磁铁(13)，外壳(1)的内部活动连接有转轴(14)，转轴(14)的内部活动连接有方壳(15)，方壳(15)的外部固定连接有磁铁一(16)，方壳(15)的外部固定连接有磁铁二(17)，方壳(15)的内部活动连接有铜棒(18)，转轴(14)的外部固定连接有固定壳(19)，固定壳(19)的外部固定连接有阻挡块(20)。2.根据权利要求1所述的一种用于防止竹子切割机链条传动时失速的装置，其特征在于：所述支杆(4)的表面开设有滑槽，推动板(5)的外部固定连接有凸板，凸板的规格与凹槽的规格相匹配，凸板活动连接在凹槽的内侧，推动板(5)的外部开设有半圆槽，转杆(3)的外部固定连接有凸杆，凸杆与半圆槽的规格相匹配，凸杆活动连接在半圆槽的内侧，拨杆(6)的表面开设有滑槽，滑槽的内部固定连接有拨动弹簧，拨动弹簧的外部固定有圆珠，圆珠活动连接在滑槽的内侧。3.根据权利要求1所述的一种用于防止竹子切割机链条传动时失速的装置，其特征在于：所述电流变体(10)的主要材料为石膏、石灰、碳粉和橄榄油，电流变体(10)在规定电流量的通电状态下呈固态，非通电状态下呈液态，顶块(11)的外部固定连接有支撑弹簧，支撑弹簧固定连接在半圆壳(9)的内部，支撑弹簧活动连接在电流变体(10)的内部。4.根据权利要求1所述的一种用于防止竹子切割机链条传动时失速的装置，其特征在于：所述阻挡壳(8)的表面开设有圆槽，圆槽的规格与半圆壳(9)的规格相匹配，半圆壳(9)固定连接在圆槽的内侧，转轴(14)的内部开设有方孔，方孔的规格与方壳(15)的规格相匹配，方壳(15)固定连接在方孔的内部，箱体(12)的内部开设有凹口，凹口的规格与电磁铁(13)规格相匹配，电磁铁(13)固定连接在凹口的内部，箱体(12)的内部设置有弯轨，弯轨的内侧活动连接有电极板，电极板有两个，电极板的外部固定连接有短弹簧，短弹簧固定连接在箱体(12)的内部。5.根据权利要求1所述的一种用于防止竹子切割机链条传动时失速的装置，其特征在于：所述磁铁一(16)的磁极为N级，磁铁二(17)的磁极为S级，磁铁一(16)的规格与磁铁二(17)的规格相匹配且位置相对应，磁铁一(16)与磁铁二(17)之间会产生磁感线，铜棒(18)垂直于磁感线，铜棒(18)的外部固定连接有拉伸弹簧，拉伸弹簧固定连接在方壳(15)的外部，方壳(15)的外部固定连接有信号接收器。6.根据权利要求1所述的一种用于防止竹子切割机链条传动时失速的装置，其特征在于：所述转杆(3)、支杆(4)、推动板(5)、拨杆(6)、半圆推杆(7)组成为一个夹持组件，夹持组件的数量不少于六个，所有的夹持组件均匀的分布在外壳(1)的内部，半圆
