一种干式面膜的生产设备及其生产工艺.pdf

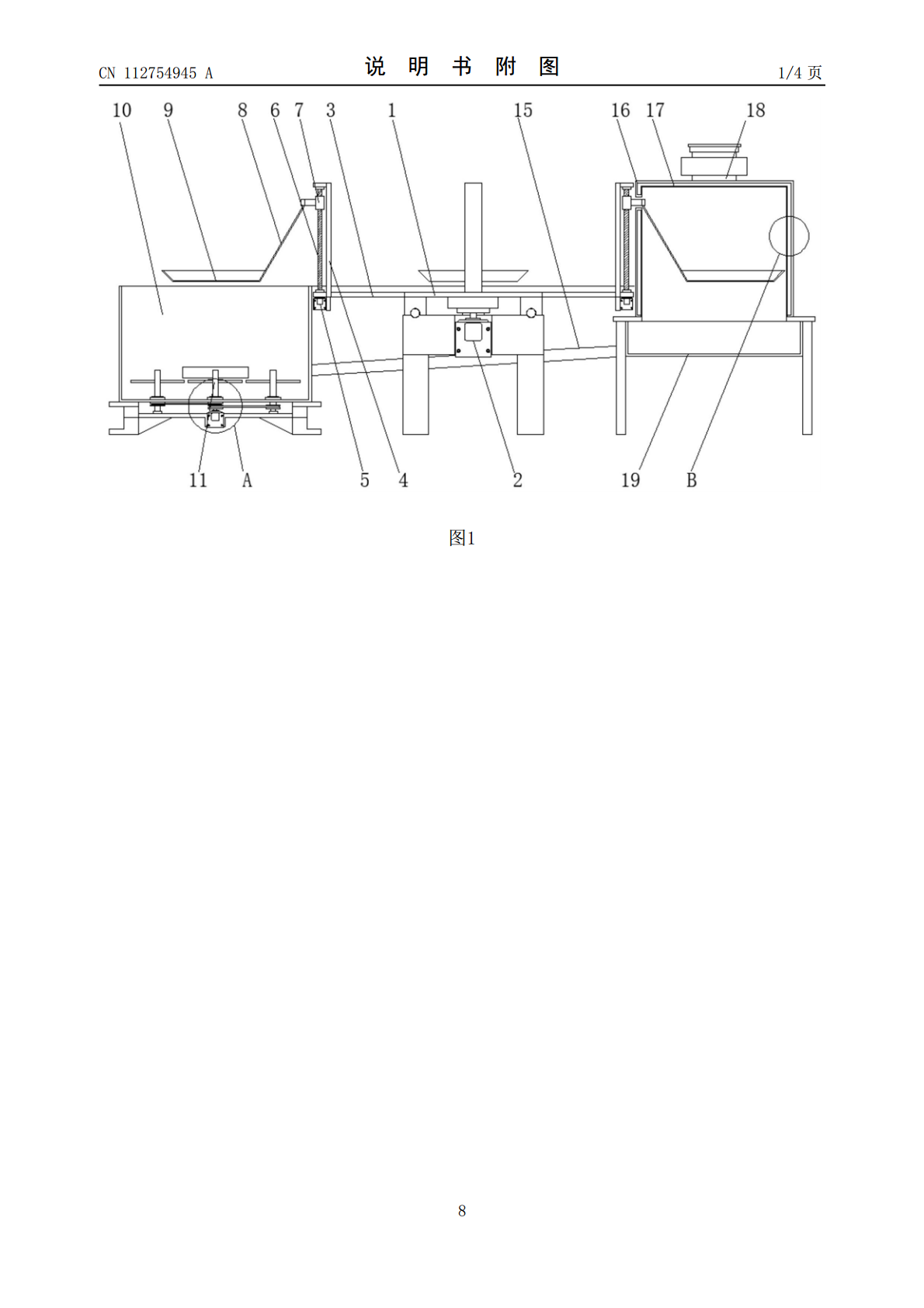

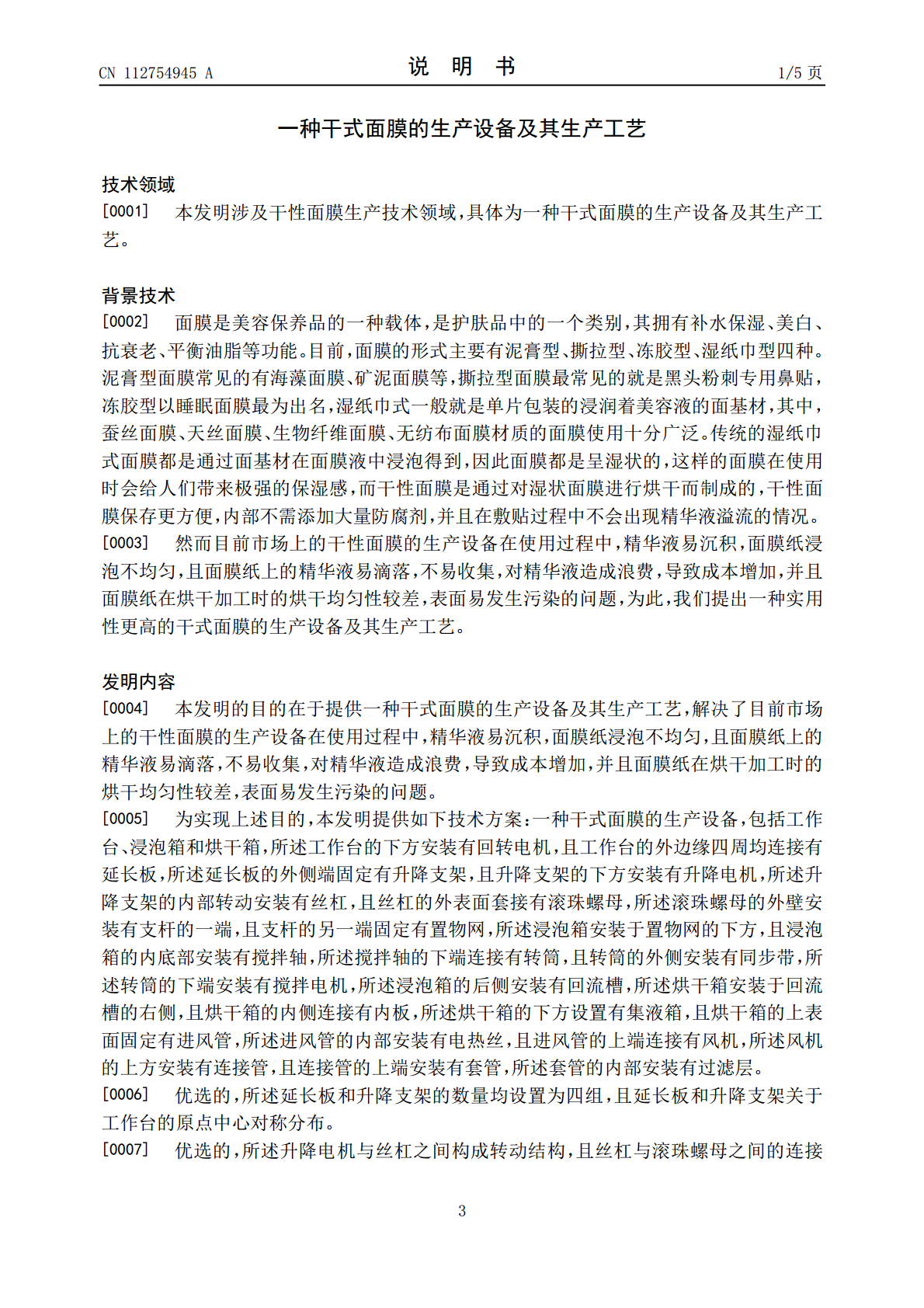

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112754945A(43)申请公布日2021.05.07(21)申请号202110022239.9(22)申请日2021.01.08(71)申请人李志祥地址654400云南省红河哈尼族彝族自治州元阳县黄草岭乡树皮村委会多沙村民小组20号(72)发明人李志祥(51)Int.Cl.A61K8/02(2006.01)A61Q19/00(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种干式面膜的生产设备及其生产工艺(57)摘要本发明公开了一种干式面膜的生产设备及其生产工艺，包括工作台、浸泡箱和烘干箱，所述工作台的下方安装有回转电机，且工作台的外边缘四周均连接有延长板，所述延长板的外侧端固定有升降支架，且升降支架的下方安装有升降电机，所述升降支架的内部转动安装有丝杠，且丝杠的外表面套接有滚珠螺母，所述滚珠螺母的外壁安装有支杆的一端，且支杆的另一端固定有置物网，所述浸泡箱安装于置物网的下方，且浸泡箱的内底部安装有搅拌轴，所述烘干箱安装于回流槽的右侧，且烘干箱的内侧连接有内板。本发明有效节约了精华液资源，进而降低一定的加工成本，设置导流到内板内部的热空气可以更加均匀的布满内板内部，进而有效提高对面膜纸烘干的均匀性。CN112754945ACN112754945A权利要求书1/1页1.一种干式面膜的生产设备，包括工作台(1)、浸泡箱(10)和烘干箱(16)，其特征在于：所述工作台(1)的下方安装有回转电机(2)，且工作台(1)的外边缘四周均连接有延长板(3)，所述延长板(3)的外侧端固定有升降支架(4)，且升降支架(4)的下方安装有升降电机(5)，所述升降支架(4)的内部转动安装有丝杠(6)，且丝杠(6)的外表面套接有滚珠螺母(7)，所述滚珠螺母(7)的外壁安装有支杆(8)的一端，且支杆(8)的另一端固定有置物网(9)，所述浸泡箱(10)安装于置物网(9)的下方，且浸泡箱(10)的内底部安装有搅拌轴(11)，所述搅拌轴(11)的下端连接有转筒(12)，且转筒(12)的外侧安装有同步带(13)，所述转筒(12)的下端安装有搅拌电机(14)，所述浸泡箱(10)的后侧安装有回流槽(15)，所述烘干箱(16)安装于回流槽(15)的右侧，且烘干箱(16)的内侧连接有内板(17)，所述烘干箱(16)的下方设置有集液箱(19)，且烘干箱(16)的上表面固定有进风管(18)，所述进风管(18)的内部安装有电热丝(21)，且进风管(18)的上端连接有风机(22)，所述风机(22)的上方安装有连接管(23)，且连接管(23)的上端安装有套管(24)，所述套管(24)的内部安装有过滤层(25)。2.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述延长板(3)和升降支架(4)的数量均设置为四组，且延长板(3)和升降支架(4)关于工作台(1)的原点中心对称分布。3.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述升降电机(5)与丝杠(6)之间构成转动结构，且丝杠(6)与滚珠螺母(7)之间的连接方式为螺纹连接。4.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述搅拌轴(11)和转筒(12)的数量设置为三组，且相邻所述转筒(12)与同步带(13)之间构成转动结构。5.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述烘干箱(16)通过回流槽(15)与浸泡箱(10)之间构成连通结构，且回流槽(15)的结构为弧形结构。6.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述内板(17)的左右两侧内壁均匀开设有气孔(20)，且内板(17)与烘干箱(16)之间形成中空结构。7.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述烘干箱(16)通过进风管(18)与风机(22)之间构成连通结构，且进风管(18)与电热丝(21)之间构成卡合结构。8.根据权利要求1所述的一种干式面膜的生产设备，其特征在于：所述过滤层(25)的材质为PTFE过滤膜，同时连接管(23)与套管(24)之间的连接方式为螺纹连接。9.一种干式面膜的生产工艺，其特征在于，所述包括以下步骤：S1、通过裁切设备将面膜纸裁切成人脸状；S2、将裁切好的面膜纸放在置物网(9)上，使其跟随工作台(1)转动；S3、置物网(9)和面膜纸通过升降支架(4)下降，在浸泡箱(10)内部浸泡一段时间；S4、浸泡完成的面膜纸随着工作台(1)转动，置物网(9)划过回流槽(15)上方，回流槽(15)盛接滴落的精华液，并使得精华液流回浸泡箱(10)内部；S5、面膜纸转到烘干箱(16)内部进行烘干，制成干性面膜；S6、对干性面膜进行灭菌处理以后，密封包装起来。2CN112754945A说明
