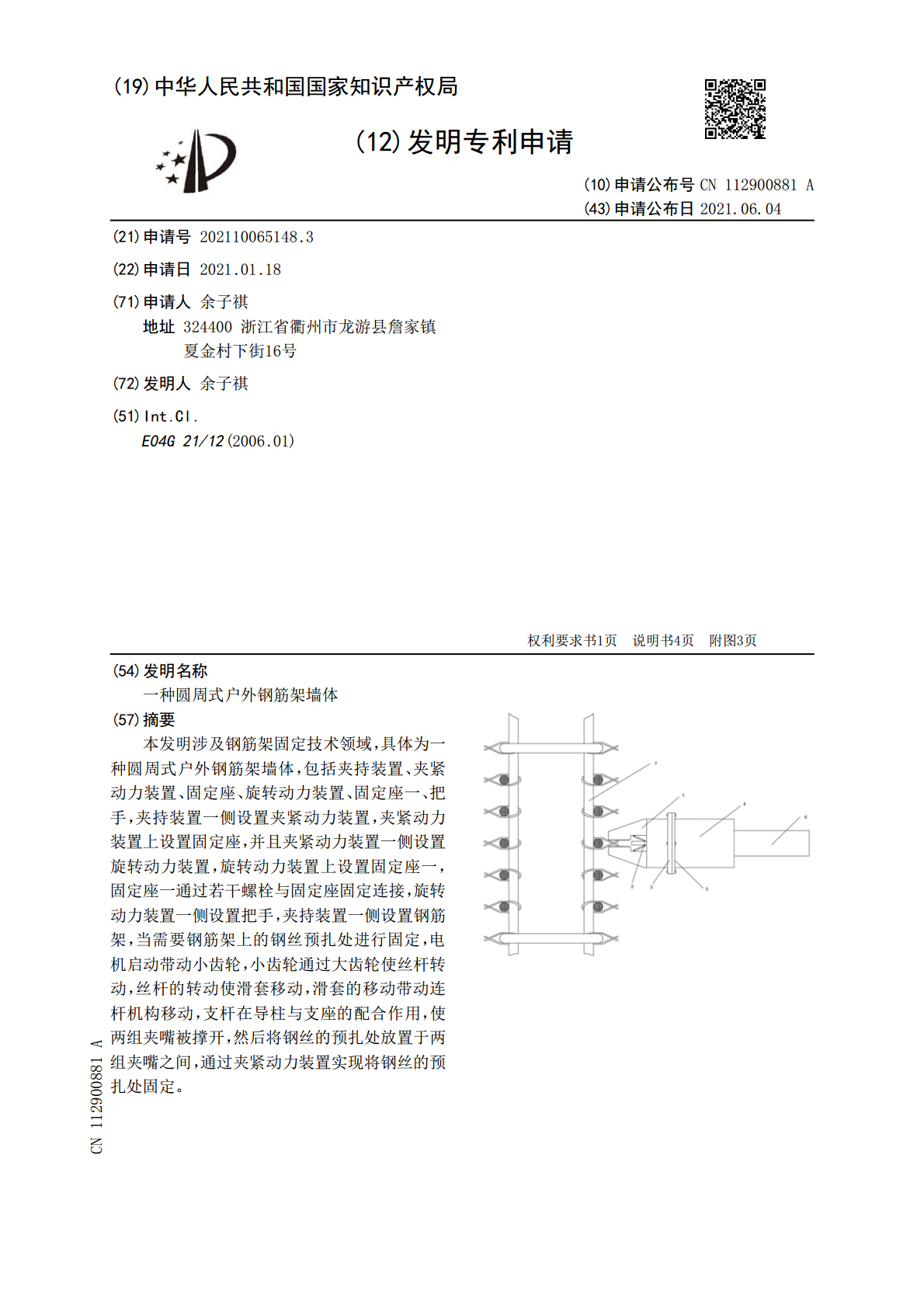

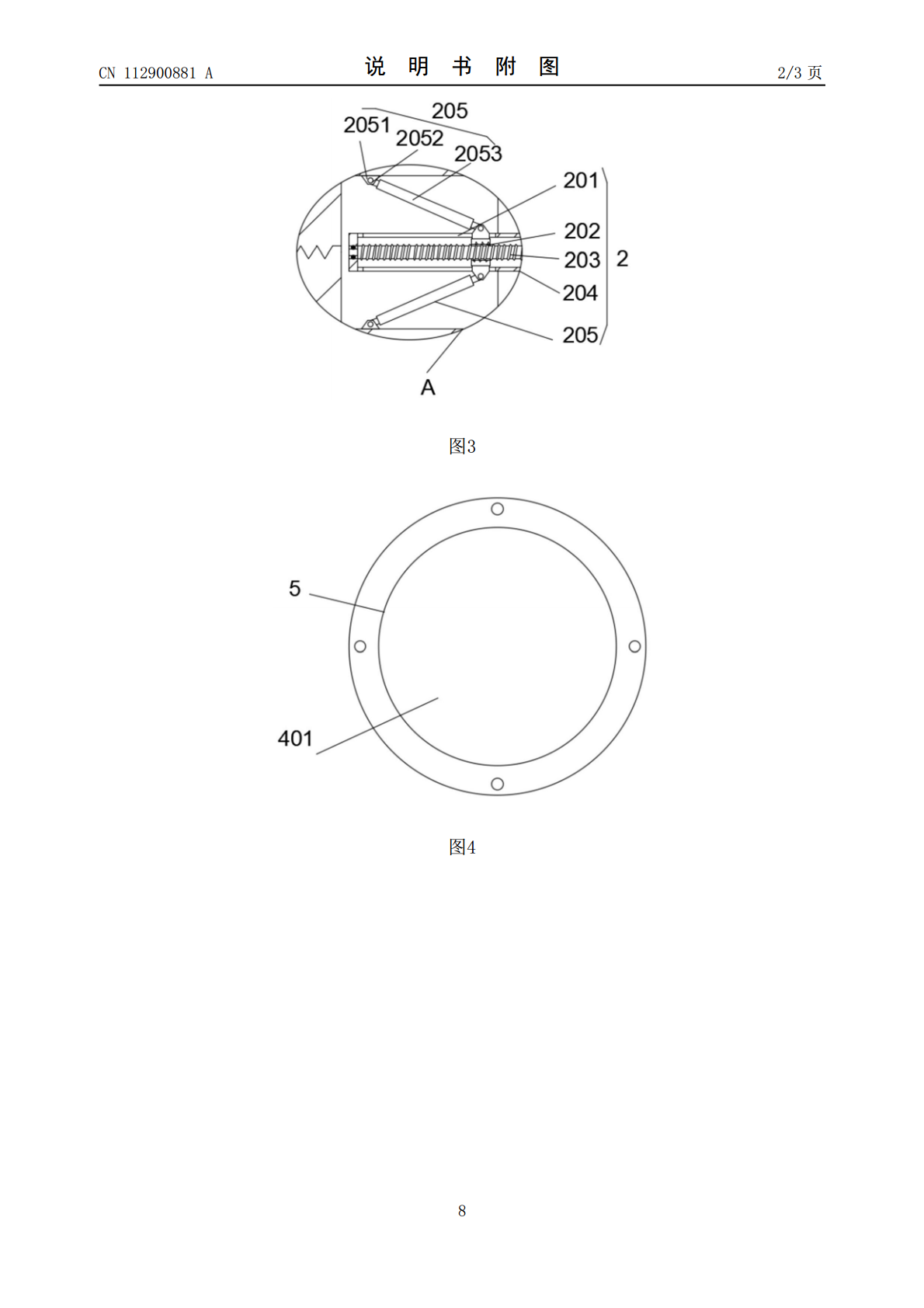

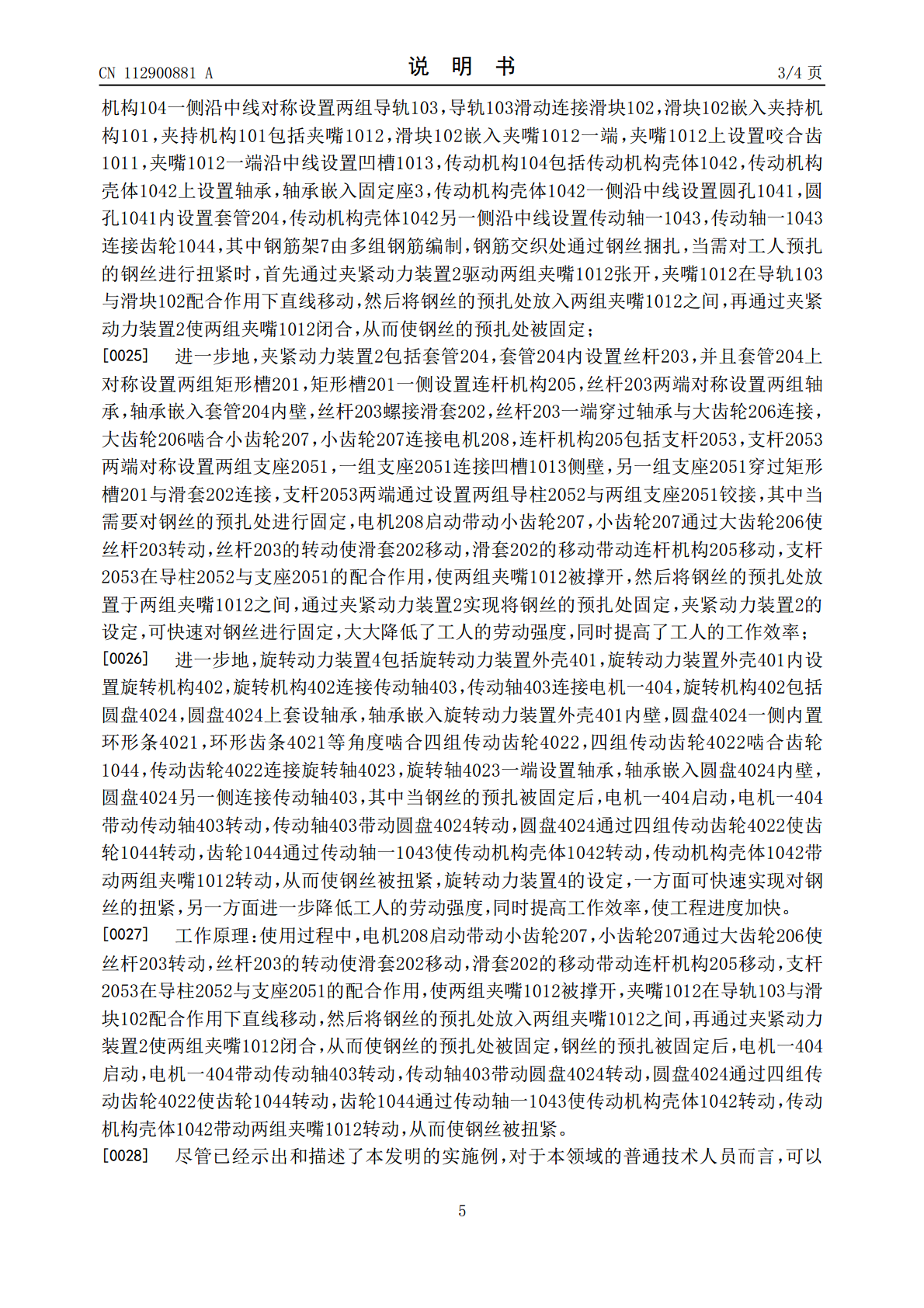

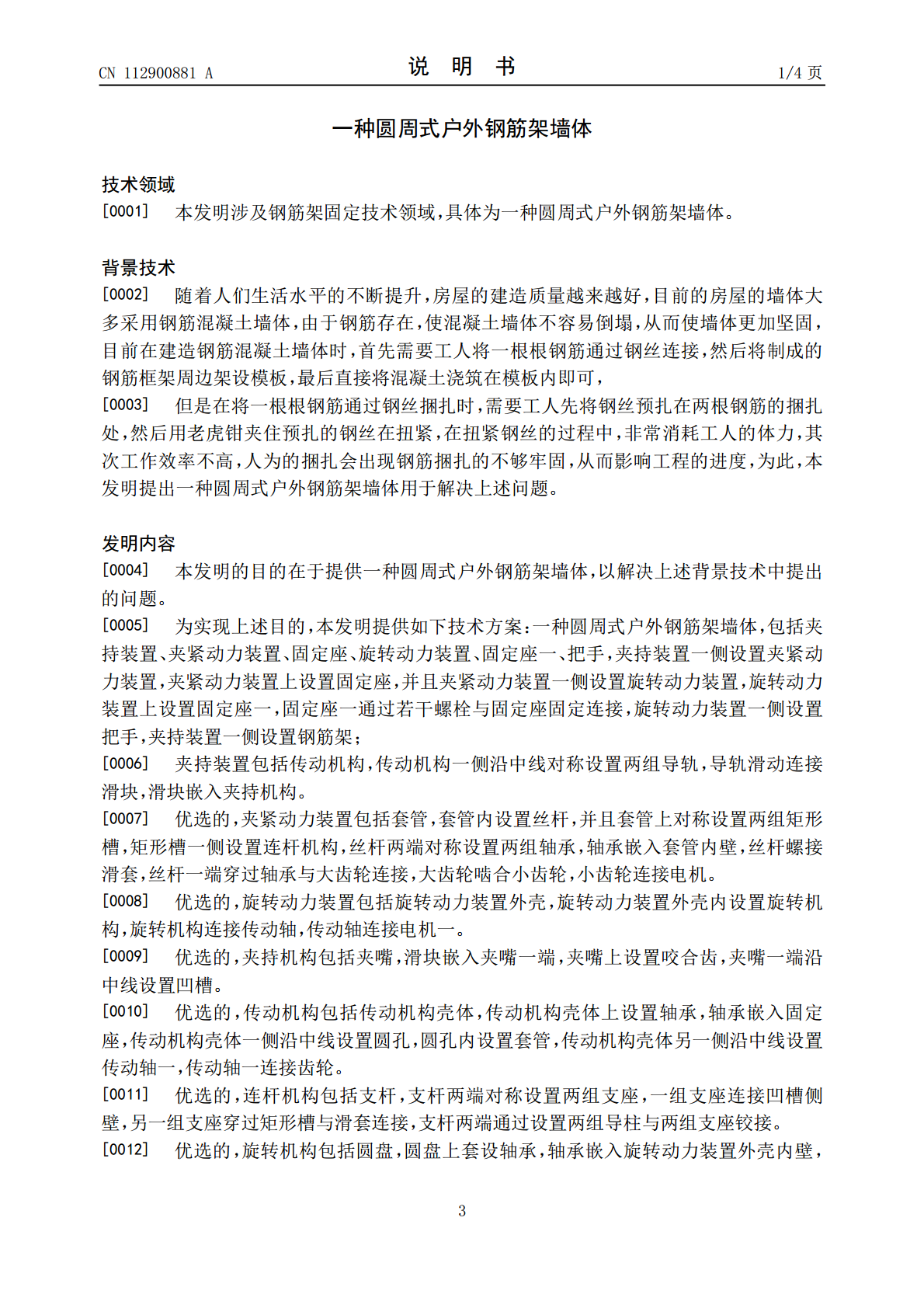

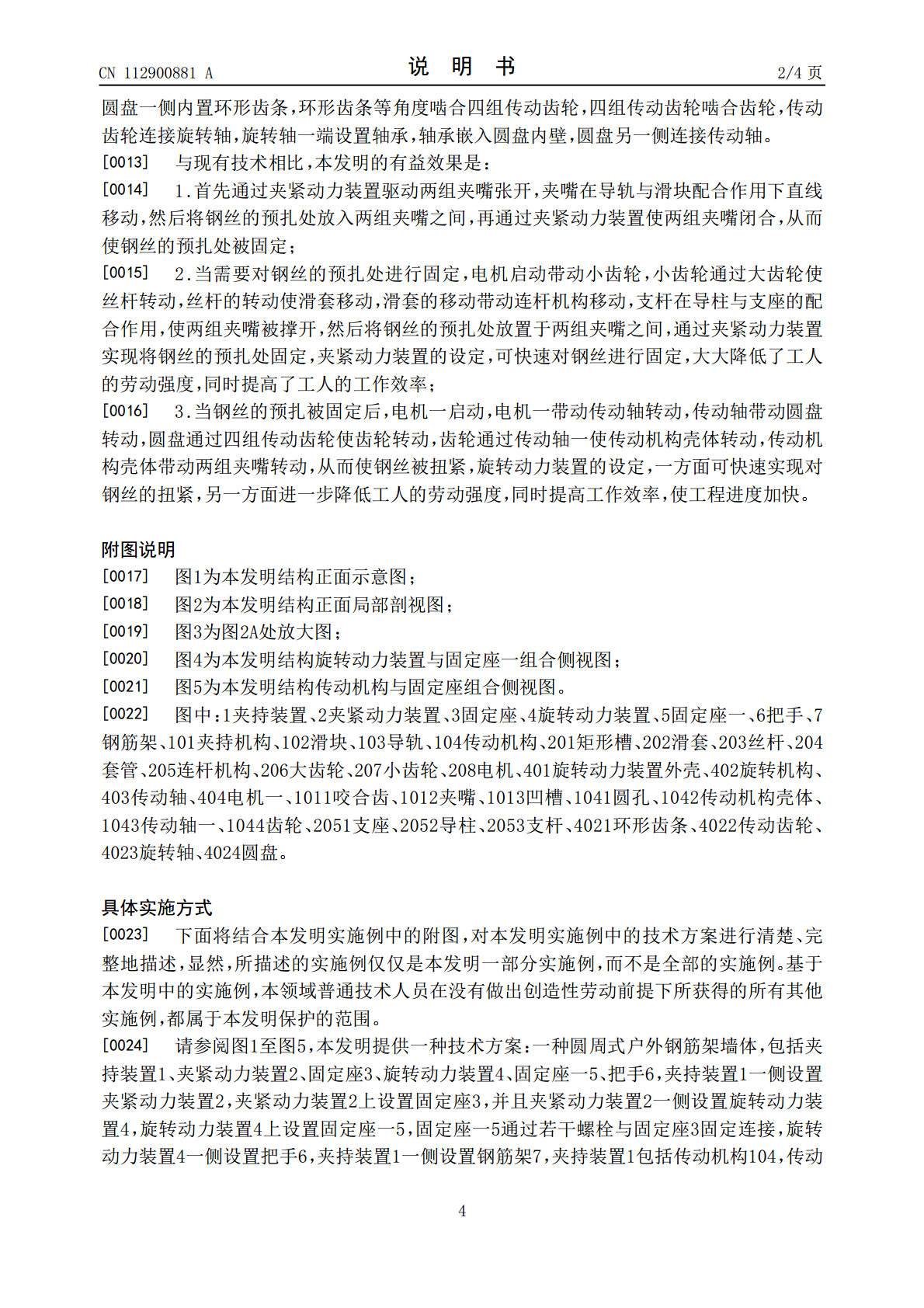

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112900881A(43)申请公布日2021.06.04(21)申请号202110065148.3(22)申请日2021.01.18(71)申请人余子祺地址324400浙江省衢州市龙游县詹家镇夏金村下街16号(72)发明人余子祺(51)Int.Cl.E04G21/12(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种圆周式户外钢筋架墙体(57)摘要本发明涉及钢筋架固定技术领域，具体为一种圆周式户外钢筋架墙体，包括夹持装置、夹紧动力装置、固定座、旋转动力装置、固定座一、把手，夹持装置一侧设置夹紧动力装置，夹紧动力装置上设置固定座，并且夹紧动力装置一侧设置旋转动力装置，旋转动力装置上设置固定座一，固定座一通过若干螺栓与固定座固定连接，旋转动力装置一侧设置把手，夹持装置一侧设置钢筋架，当需要钢筋架上的钢丝预扎处进行固定，电机启动带动小齿轮，小齿轮通过大齿轮使丝杆转动，丝杆的转动使滑套移动，滑套的移动带动连杆机构移动，支杆在导柱与支座的配合作用，使两组夹嘴被撑开，然后将钢丝的预扎处放置于两组夹嘴之间，通过夹紧动力装置实现将钢丝的预扎处固定。CN112900881ACN112900881A权利要求书1/1页1.一种圆周式户外钢筋架墙体，包括夹持装置(1)、夹紧动力装置(2)、固定座(3)、旋转动力装置(4)、固定座一(5)、把手(6)，其特征在于：所述夹持装置(1)一侧设置夹紧动力装置(2)，所述夹紧动力装置(2)上设置固定座(3)，并且夹紧动力装置(2)一侧设置旋转动力装置(4)，所述旋转动力装置(4)上设置固定座一(5)，所述固定座一(5)通过若干螺栓与固定座(3)固定连接，所述旋转动力装置(4)一侧设置把手(6)，所述夹持装置(1)一侧设置钢筋架(7)；所述夹持装置(1)包括传动机构(104)，所述传动机构(104)一侧沿中线对称设置两组导轨(103)，所述导轨(103)滑动连接滑块(102)，所述滑块(102)嵌入夹持机构(101)。2.根据权利要求1所述的一种圆周式户外钢筋架墙体，其特征在于：所述夹紧动力装置(2)包括套管(204)，所述套管(204)内设置丝杆(203)，并且套管(204)上对称设置两组矩形槽(201)，所述矩形槽(201)一侧设置连杆机构(205)，所述丝杆(203)两端对称设置两组轴承，所述轴承嵌入套管(204)内壁，所述丝杆(203)螺接滑套(202)，丝杆(203)一端穿过轴承与大齿轮(206)连接，所述大齿轮(206)啮合小齿轮(207)，所述小齿轮(207)连接电机(208)。3.根据权利要求1所述的一种圆周式户外钢筋架墙体，其特征在于：所述旋转动力装置(4)包括旋转动力装置外壳(401)，所述旋转动力装置外壳(401)内设置旋转机构(402)，所述旋转机构(402)连接传动轴(403)，所述传动轴(403)连接电机一(404)。4.根据权利要求1所述的一种圆周式户外钢筋架墙体，其特征在于：所述夹持机构(101)包括夹嘴(1012)，所述滑块(102)嵌入夹嘴(1012)一端，所述夹嘴(1012)上设置咬合齿(1011)，夹嘴(1012)一端沿中线设置凹槽(1013)。5.根据权利要求1所述的一种圆周式户外钢筋架墙体，其特征在于：所述传动机构(104)包括传动机构壳体(1042)，所述传动机构壳体(1042)上设置轴承，所述轴承嵌入固定座(3)，所述传动机构壳体(1042)一侧沿中线设置圆孔(1041)，所述圆孔(1041)内设置套管(204)，所述传动机构壳体(1042)另一侧沿中线设置传动轴一(1043)，所述传动轴一(1043)连接齿轮(1044)。6.根据权利要求2所述的一种圆周式户外钢筋架墙体，其特征在于：所述连杆机构(205)包括支杆(2053)，所述支杆(2053)两端对称设置两组支座(2051)，一组所述支座(2051)连接凹槽(1013)侧壁，另一组所述支座(2051)穿过矩形槽(201)与滑套(202)连接，所述支杆(2053)两端通过设置两组导柱(2052)与两组支座(2051)铰接。7.根据权利要求3所述的一种圆周式户外钢筋架墙体，其特征在于：所述旋转机构(402)包括圆盘(4024)，所述圆盘(4024)上套设轴承，所述轴承嵌入旋转动力装置外壳(401)内壁，所述圆盘(4024)一侧内置环形齿条(4021)，所述环形齿条(4021)等角度啮合四组传动齿轮(4022)，四组所述传动齿轮(4022)啮合齿轮(1044)，所述传动齿轮(4022)连接旋转轴(4023)，所述旋转轴(4023)一端设置轴承，所述轴承嵌入圆盘(4024)内壁，所述圆盘(4024)另一侧连接传动轴(40
