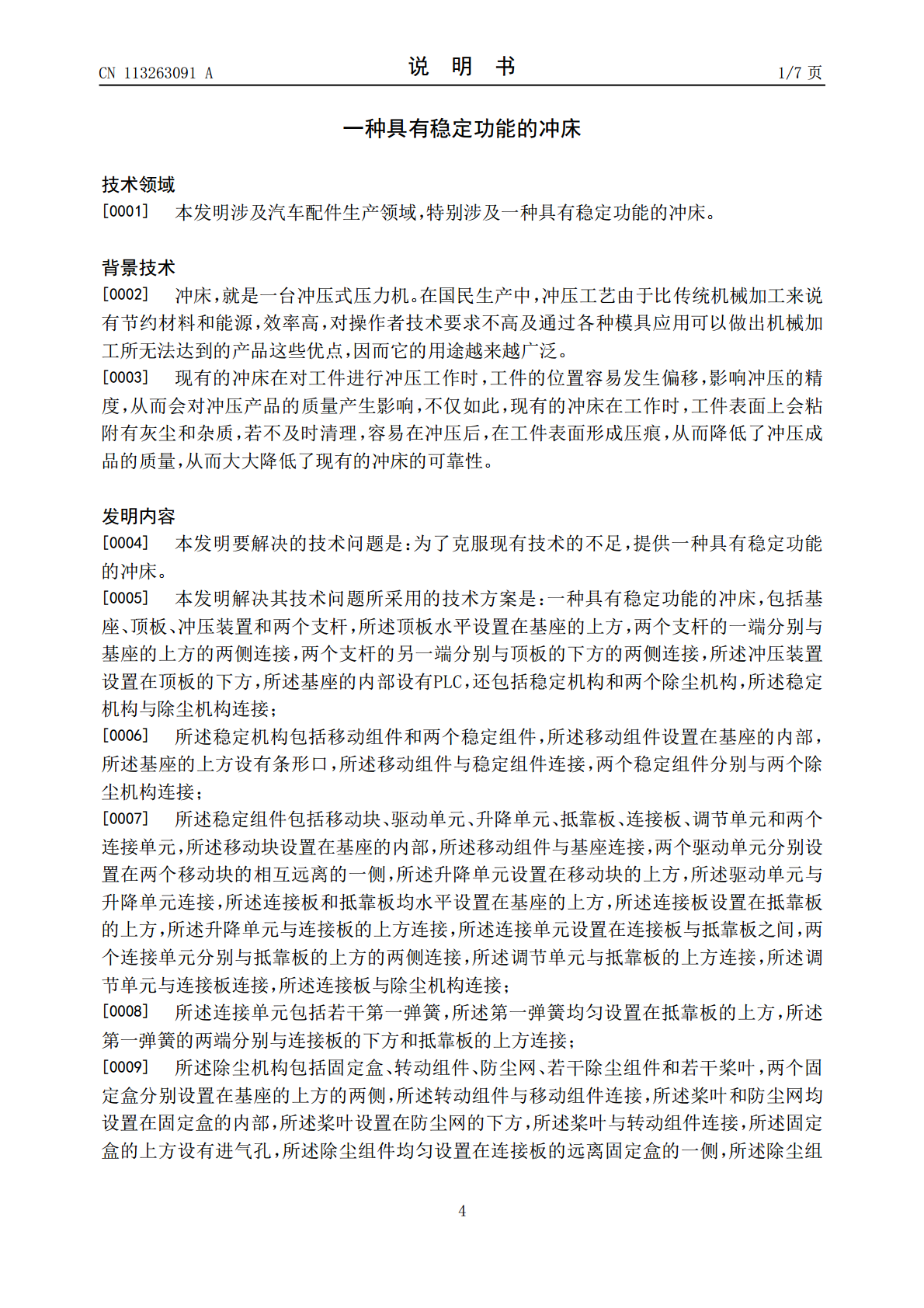

一种具有稳定功能的冲床.pdf
本发明涉及一种具有稳定功能的冲床，包括基座、顶板、冲压装置和两个支杆，还包括稳定机构和两个除尘机构，所述稳定机构包括移动组件和两个稳定组件，所述稳定组件包括移动块、驱动单元、升降单元、抵靠板、连接板、调节单元和两个连接单元，所述连接单元包括若干第一弹簧，所述除尘机构包括固定盒、转动组件、防尘网、若干除尘组件和若干桨叶，该具有稳定功能的冲床通过稳定机构，实现固定工件的位置，防止在进行冲压时工件的位置发生偏移，从而避免对冲压成品的质量产生影响，通过除尘机构，实现了除尘的目的，防止灰尘杂质落在工件上，避免在工件
2023-06-03
10
480KB

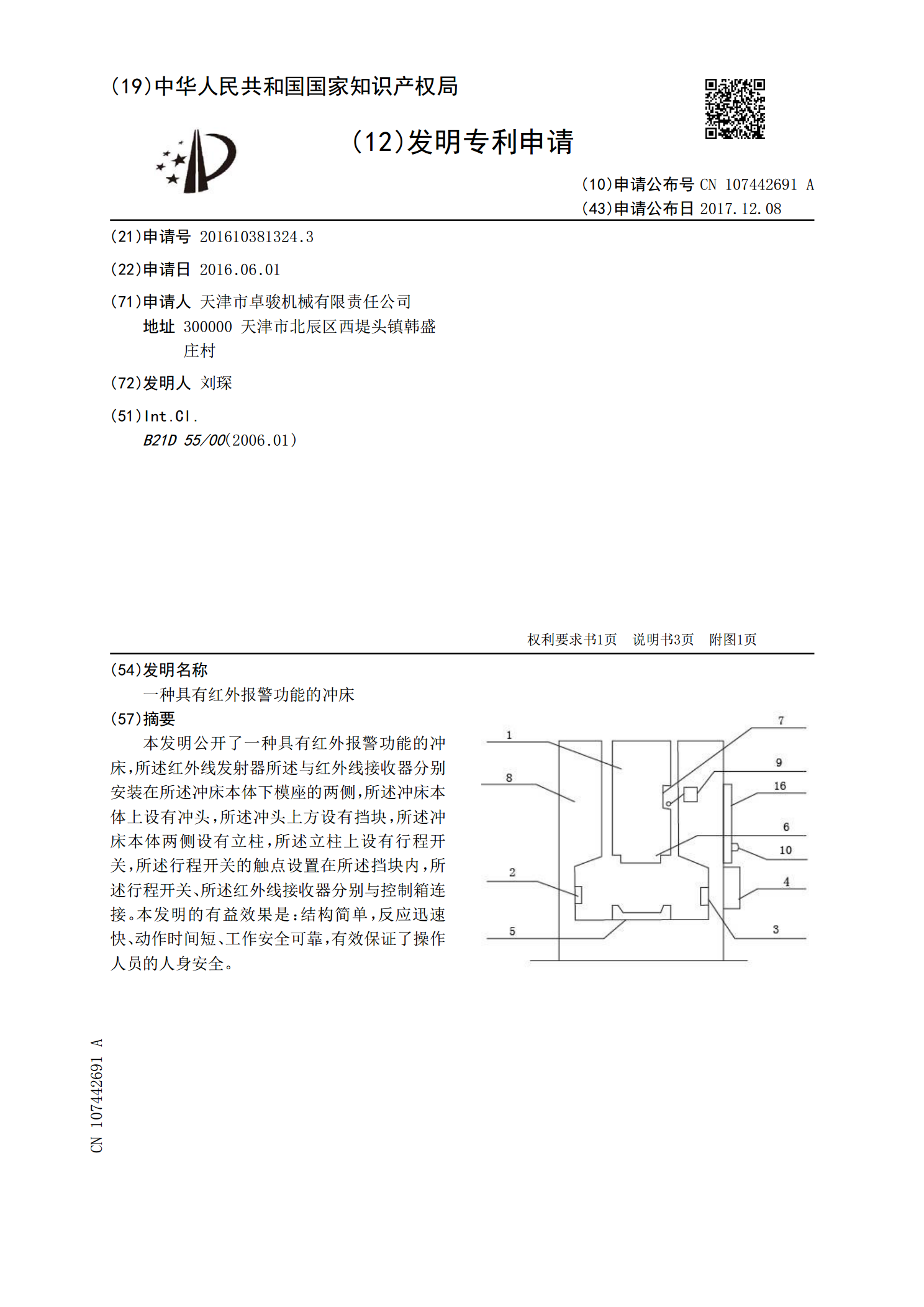

一种具有红外报警功能的冲床.pdf
本发明公开了一种具有红外报警功能的冲床，所述红外线发射器所述与红外线接收器分别安装在所述冲床本体下模座的两侧，所述冲床本体上设有冲头，所述冲头上方设有挡块，所述冲床本体两侧设有立柱，所述立柱上设有行程开关，所述行程开关的触点设置在所述挡块内，所述行程开关、所述红外线接收器分别与控制箱连接。本发明的有益效果是：结构简单，反应迅速快、动作时间短、工作安全可靠，有效保证了操作人员的人身安全。
2023-06-15
10
276KB
一种具有废料回收功能的冲床.pdf
本实用新型公开了一种具有废料回收功能的冲床,涉及冲床技术领域。包括底板,所述底板下表面对称设置有支撑腿,所述底板上表面固定连接有支撑架,所述支撑架表面设置有液压缸,所述液压缸活动端固定连接有冲压头,所述底板上设置有除尘组件,通过设置了退料组件,冲压的废料通过冲压孔落入废料箱内,当废料箱内废料存满时,抽出废料盒将废料倒出即可,冲压后启动电机,电机带动丝杆旋转,从而使安装板移动将冲压后的零件挤出,便于下料,一定程度解决了一般的冲床在进行一次打孔冲压过后,都会留下余料在工作台上,工作人员会让余料堆在一边或者直接
2023-05-10
10
559KB
一种具有自动卸料功能的冲床.pdf
本发明公开了一种具有自动卸料功能的冲床，其结构包括冲压气缸、冲压伸缩杆、气缸支撑架、启动按钮、控制面板、密封门开关、防尘防潮密封门、支撑底座、开关按钮、电源指示灯、电控箱、显示器、自动卸料装置、气管，自动卸料装置由第一机械臂、机械手控制器、机械臂连接轴、旋转底座、机械手抓、第二机械臂组成，机械臂连接轴垂直安装于旋转底座上方，旋转底座通过螺栓固定于电控箱上表面中间，本发明实现了具有自动卸料功能的冲床通过安装有自动卸料装置，具有自动卸料功能的冲床在使用时将工件加工结束后可以通过机械手将工件搬运到下一加工单元，
2023-06-02
10
305KB
一种具有带有折弯功能的冲床.pdf
本发明公开了一种具有带有折弯功能的冲床，包括底座、升降座、背板和一个冲床装置。所述升降座位于底座的顶部，所述升降座的底部设置有一个用于将平板朝底座左右两侧折弯的缺口，所述冲床装置包括冲头、传动件和可旋转的齿轮；所述背板和齿轮均位于底座的背面，所述背板包含有使传动件横向移动的滑孔，所述传动件设置有一个与齿轮啮合的齿条，所述冲头横向安装在传动件上并位于背板的前侧；所述底座包含有一个内腔和一个位于底座左右两侧的通孔，所述通孔与内腔连通，所述平板被折弯后覆盖在通孔上，所述传动件可以控制冲头穿过平板和通孔到内腔中以
