一种异辛烷加工提纯装置.pdf

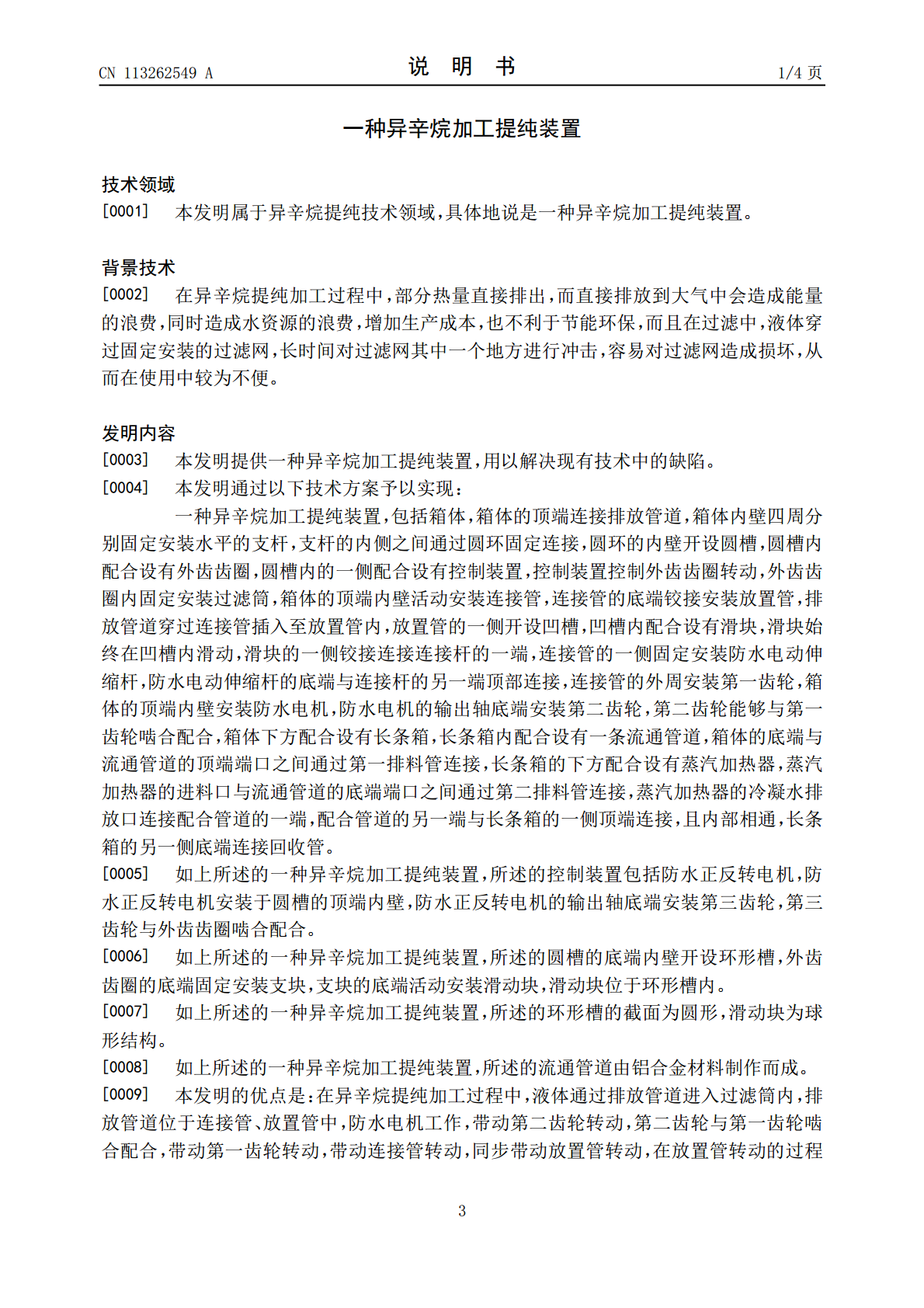

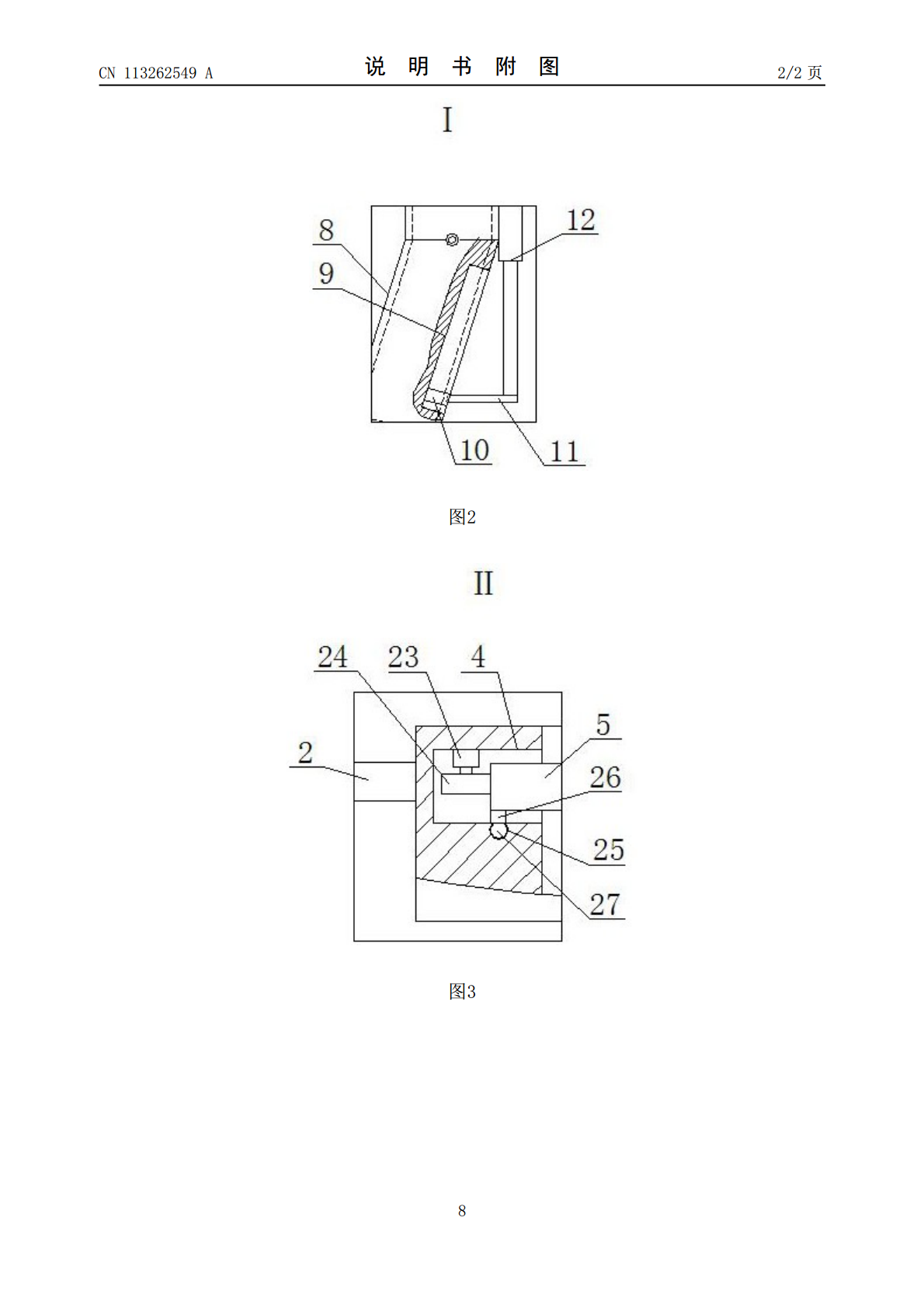

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113262549A(43)申请公布日2021.08.17(21)申请号202110803427.5(22)申请日2021.07.16(71)申请人东营华亚国联航空燃料有限公司地址257200山东省东营市东营港经济开发区蓝色经济产业园经三路东、滨园路以北(72)发明人马登榜孙洪涛王凯石军张健(74)专利代理机构湖南企企卫知识产权代理有限公司43257代理人任合明(51)Int.Cl.B01D33/11(2006.01)B01D33/80(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种异辛烷加工提纯装置(57)摘要一种异辛烷加工提纯装置，本发明属于异辛烷提纯技术领域，包括箱体，箱体的顶端连接排放管道，箱体内壁四周分别固定安装水平的支杆，支杆的内侧之间通过圆环固定连接，长条箱的下方配合设有蒸汽加热器，蒸汽加热器的进料口与流通管道的底端端口之间通过第二排料管连接，蒸汽加热器的冷凝水排放口连接配合管道的一端，配合管道的另一端与长条箱的一侧顶端连接，且内部相通，长条箱的另一侧底端连接回收管。结合图1观察流通管道的放置，含有热量的冷凝水在流动过程中，对于相邻的上下两段流通管道来说，含有热量的冷凝水能够对上段的流通管道的底部进行预热操作，还能够对下段的流动管道的顶部进行预热操作，预热效果更佳。CN113262549ACN113262549A权利要求书1/1页1.一种异辛烷加工提纯装置，其特征在于：包括箱体（1），箱体（1）的顶端连接排放管道，箱体（1）内壁四周分别固定安装水平的支杆（2），支杆（2）的内侧之间通过圆环（3）固定连接，圆环（3）的内壁开设圆槽（4），圆槽（4）内配合设有外齿齿圈（5），圆槽（4）内的一侧配合设有控制装置，控制装置控制外齿齿圈（5）转动，外齿齿圈（5）内固定安装过滤筒（6），箱体（1）的顶端内壁活动安装连接管（7），连接管（7）的底端铰接安装放置管（8），排放管道穿过连接管（7）插入至放置管（8）内，放置管（8）的一侧开设凹槽（9），凹槽（9）内配合设有滑块（10），滑块（10）始终在凹槽（9）内滑动，滑块（10）的一侧铰接连接连接杆（11）的一端，连接管（7）的一侧固定安装防水电动伸缩杆（12），防水电动伸缩杆（12）的底端与连接杆（11）的另一端顶部连接，连接管（7）的外周安装第一齿轮（13），箱体（1）的顶端内壁安装防水电机（14），防水电机（14）的输出轴底端安装第二齿轮（15），第二齿轮（15）能够与第一齿轮（13）啮合配合，箱体（1）下方配合设有长条箱（16），长条箱（16）内配合设有一条流通管道（17），箱体（1）的底端与流通管道（17）的顶端端口之间通过第一排料管（18）连接，长条箱（16）的下方配合设有蒸汽加热器（19），蒸汽加热器（19）的进料口与流通管道（17）的底端端口之间通过第二排料管（20）连接，蒸汽加热器（19）的冷凝水排放口连接配合管道（21）的一端，配合管道（21）的另一端与长条箱（16）的一侧顶端连接，且内部相通，长条箱（16）的另一侧底端连接回收管（22）。2.根据权利要求1所述的一种异辛烷加工提纯装置，其特征在于：所述的控制装置包括防水正反转电机（23），防水正反转电机（23）安装于圆槽（4）的顶端内壁，防水正反转电机（23）的输出轴底端安装第三齿轮（24），第三齿轮（24）与外齿齿圈（5）啮合配合。3.根据权利要求1所述的一种异辛烷加工提纯装置，其特征在于：所述的圆槽（4）的底端内壁开设环形槽（25），外齿齿圈（5）的底端固定安装支块（26），支块（26）的底端活动安装滑动块（27），滑动块（27）位于环形槽（25）内。4.根据权利要求3所述的一种异辛烷加工提纯装置，其特征在于：所述的环形槽（25）的截面为圆形，滑动块（27）为球形结构。5.根据权利要求1所述的一种异辛烷加工提纯装置，其特征在于：所述的流通管道（17）由铝合金材料制作而成。2CN113262549A说明书1/4页一种异辛烷加工提纯装置技术领域[0001]本发明属于异辛烷提纯技术领域，具体地说是一种异辛烷加工提纯装置。背景技术[0002]在异辛烷提纯加工过程中，部分热量直接排出，而直接排放到大气中会造成能量的浪费，同时造成水资源的浪费，增加生产成本，也不利于节能环保，而且在过滤中，液体穿过固定安装的过滤网，长时间对过滤网其中一个地方进行冲击，容易对过滤网造成损坏，从而在使用中较为不便。发明内容[0003]本发明提供一种异辛烷加工提纯装置，用以解决现有技术中的缺陷。[0004]本发明通过以下技术方案予以实现：一种异辛烷加工提纯装置，包括箱体，箱体的顶端连接排放管道，箱体内壁四周分别固定安装水平的支杆，支杆的内侧
