一种3D打印机的废料回收装置.pdf

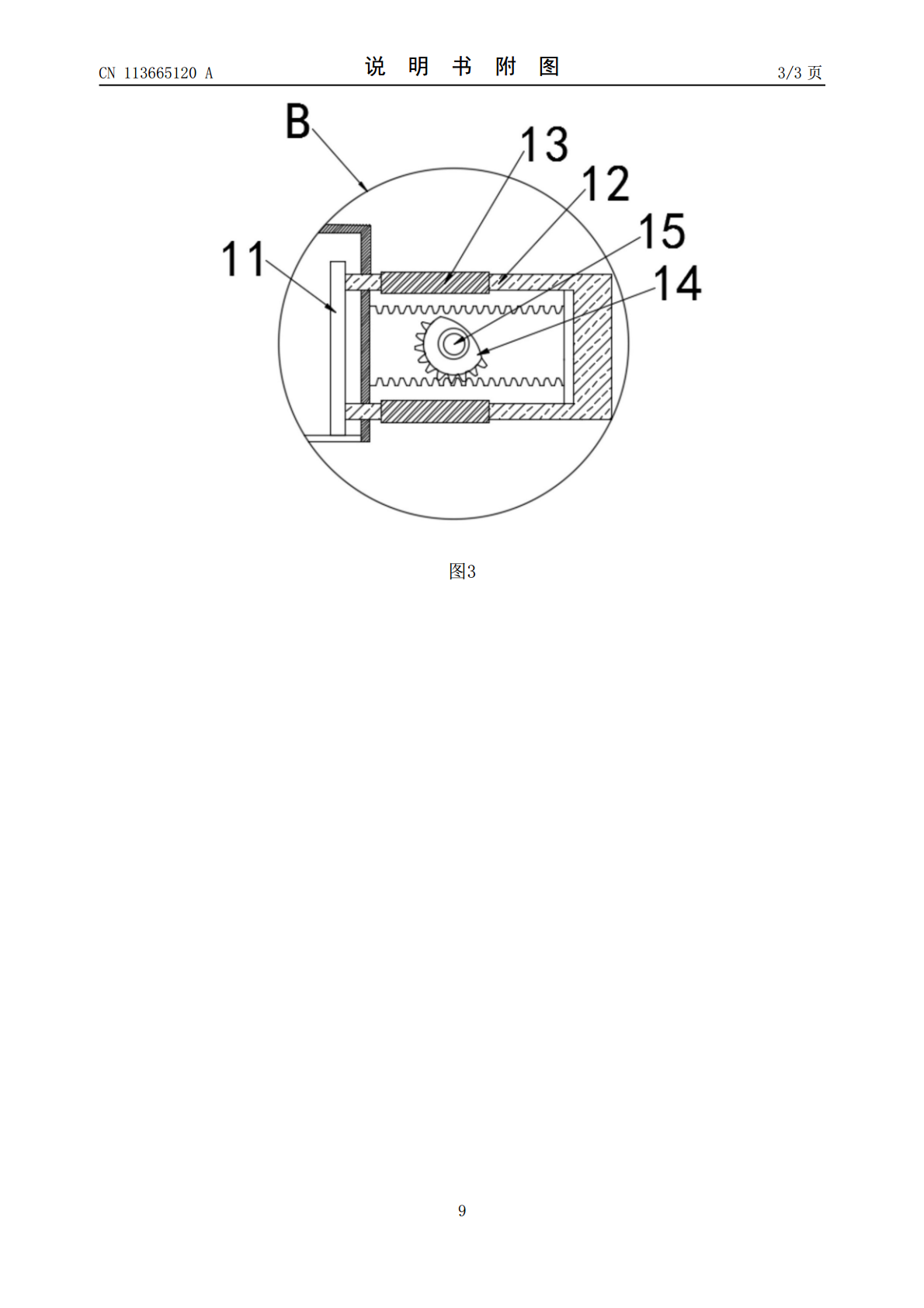

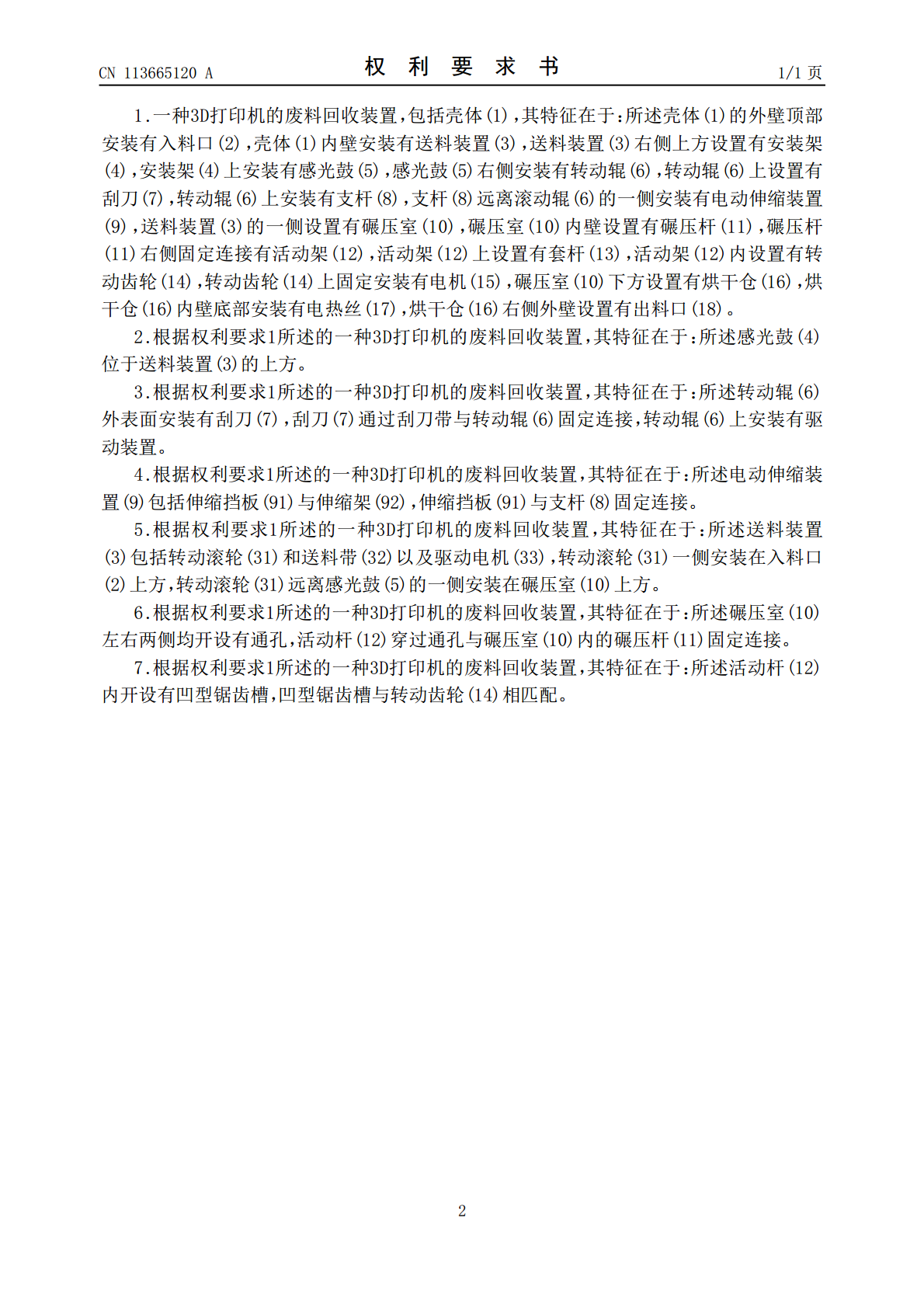

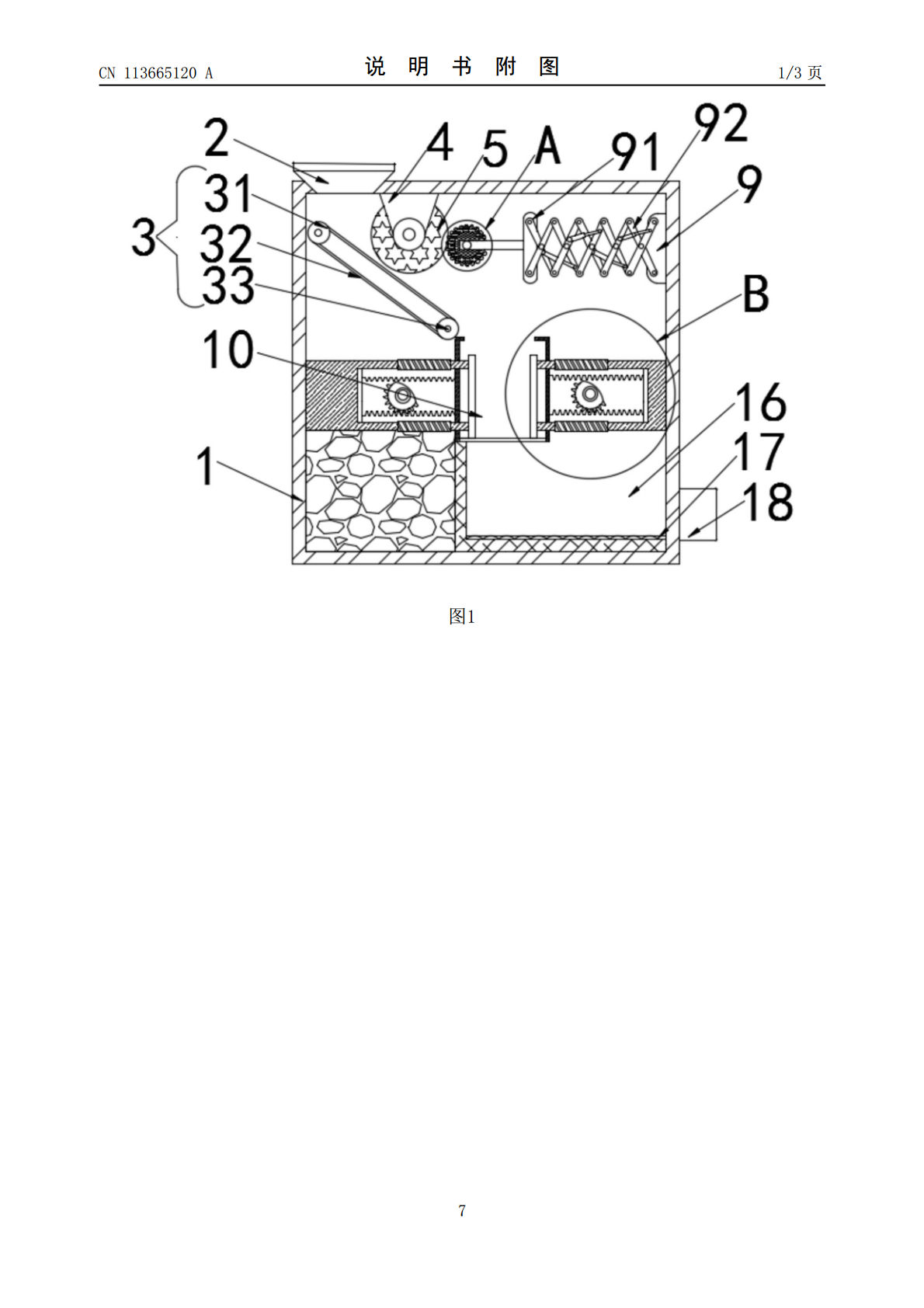

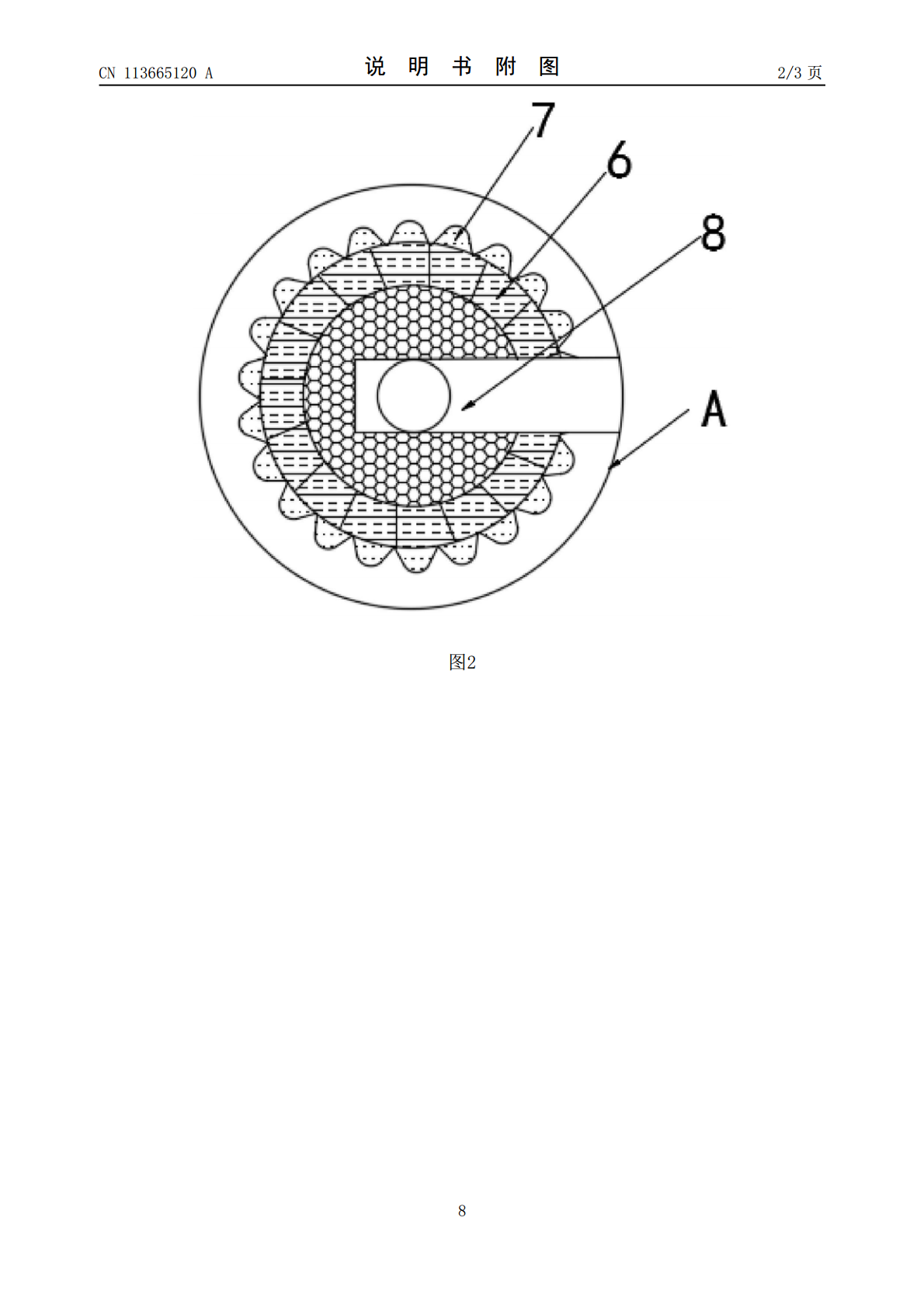

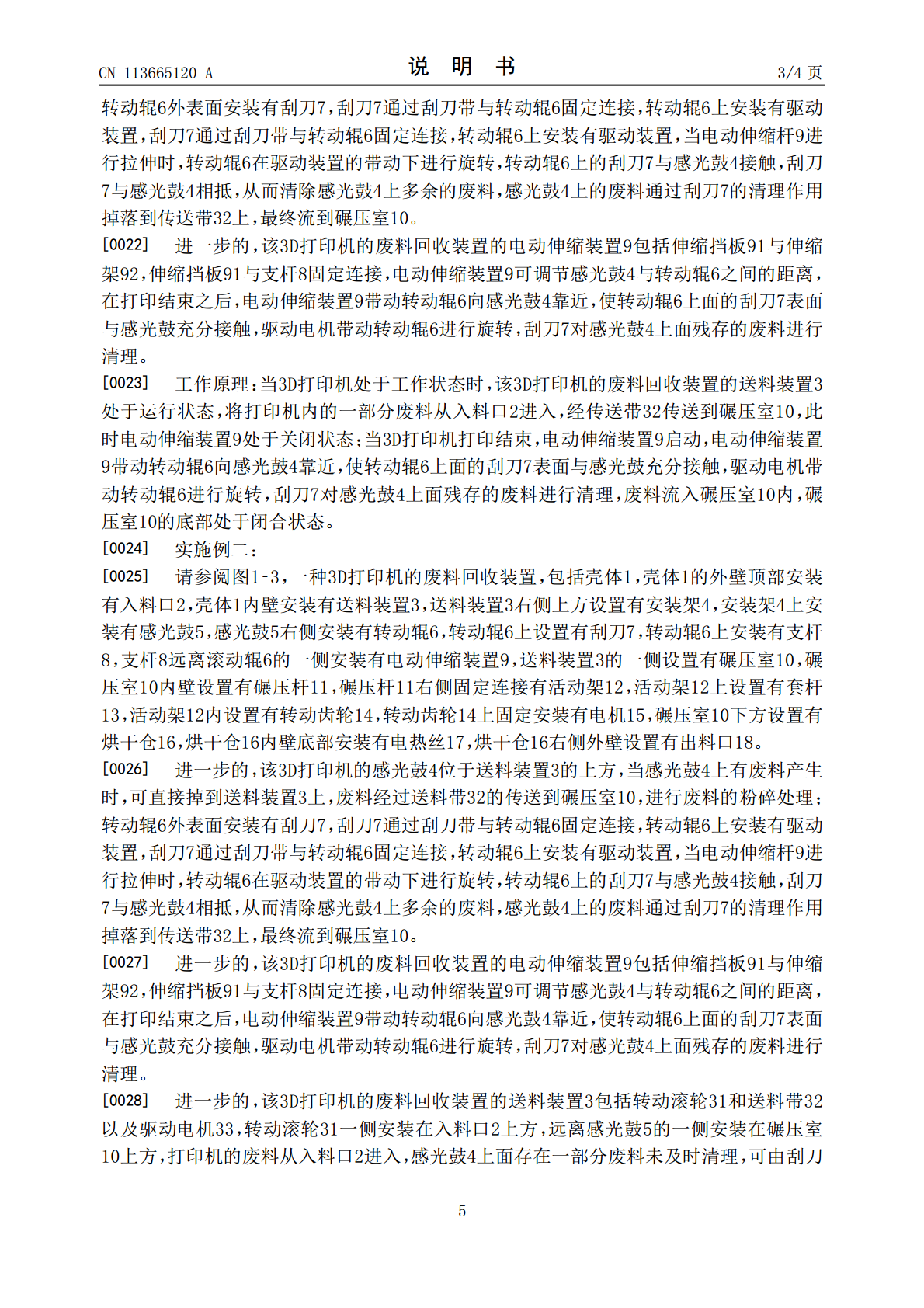

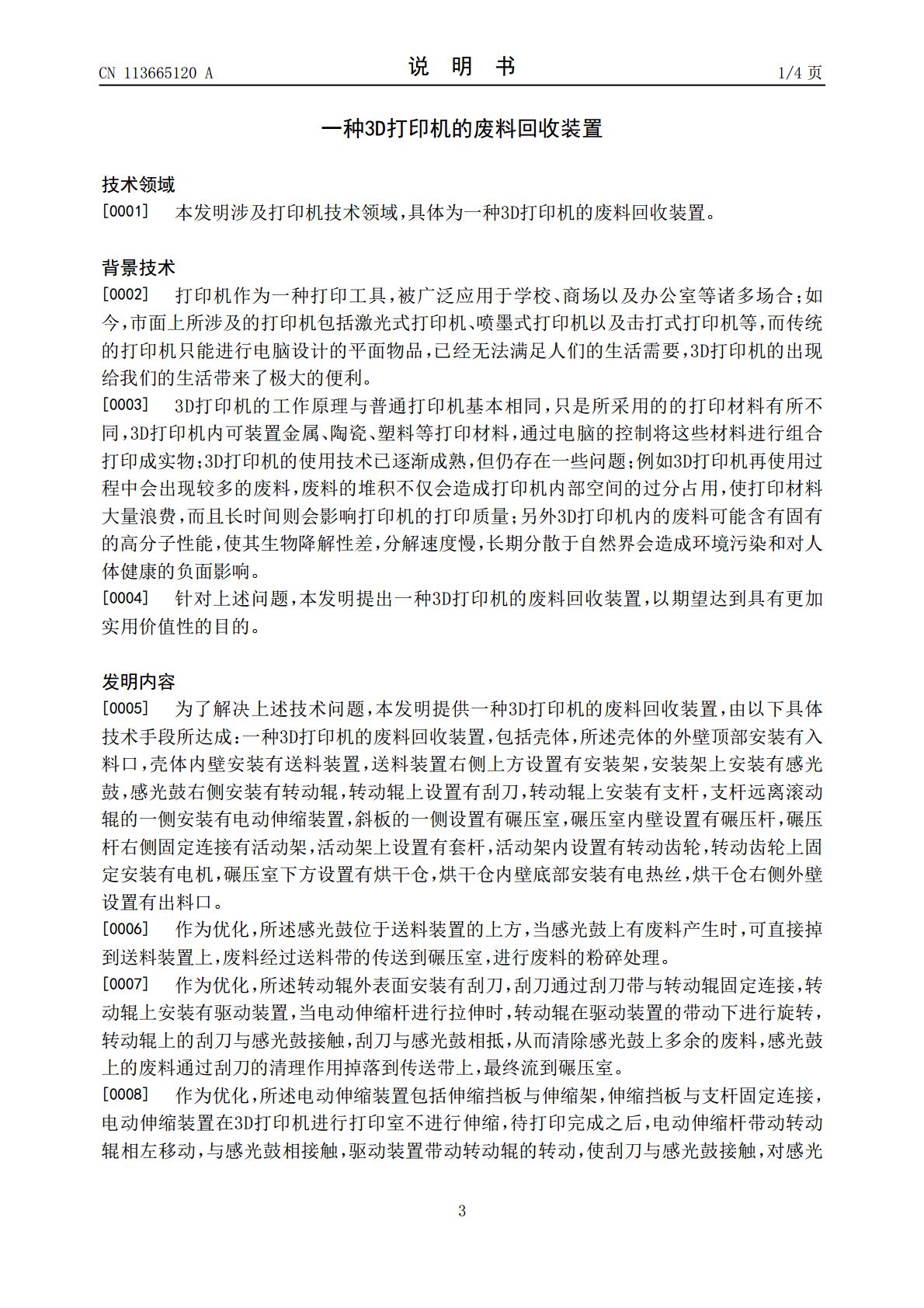

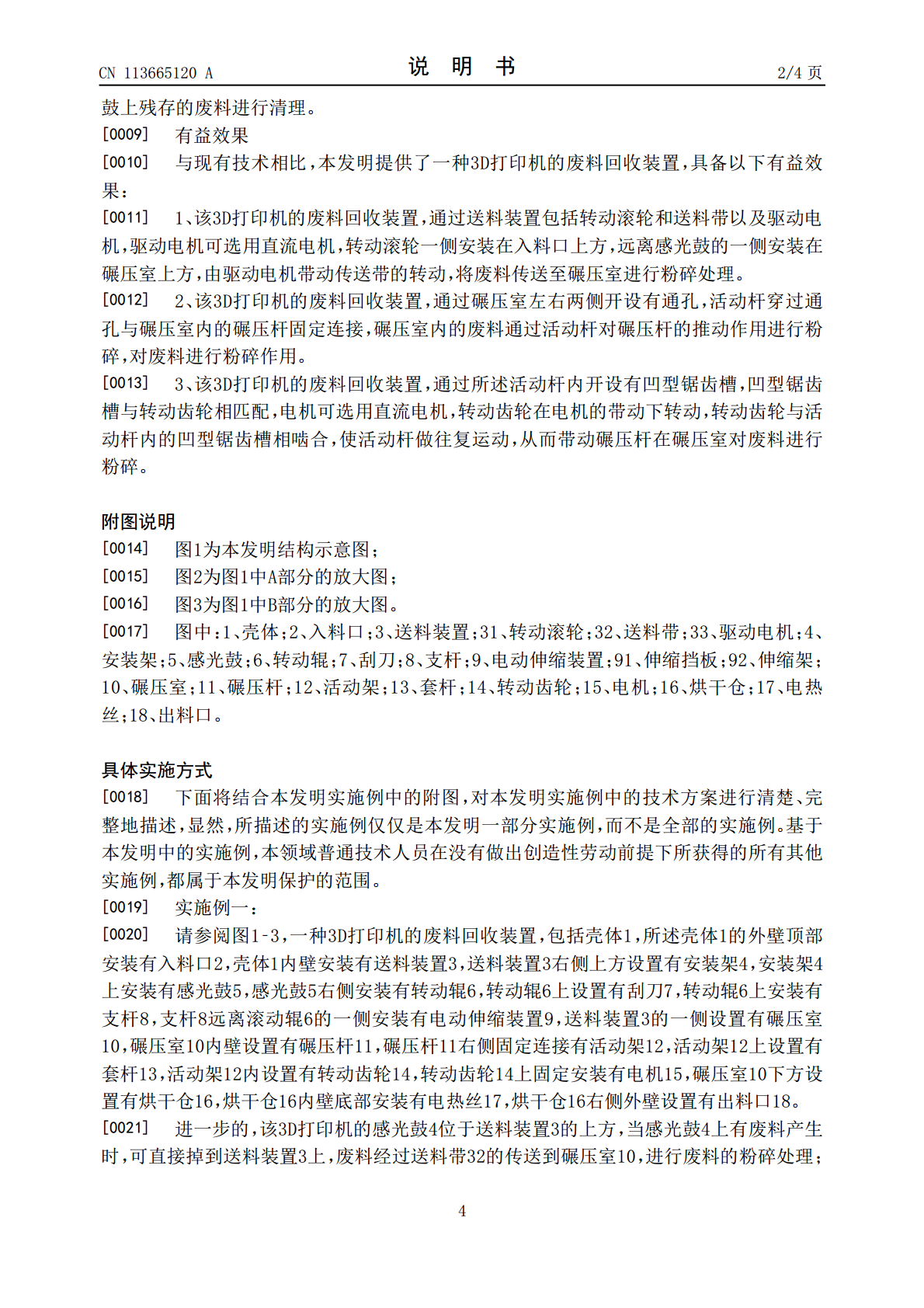

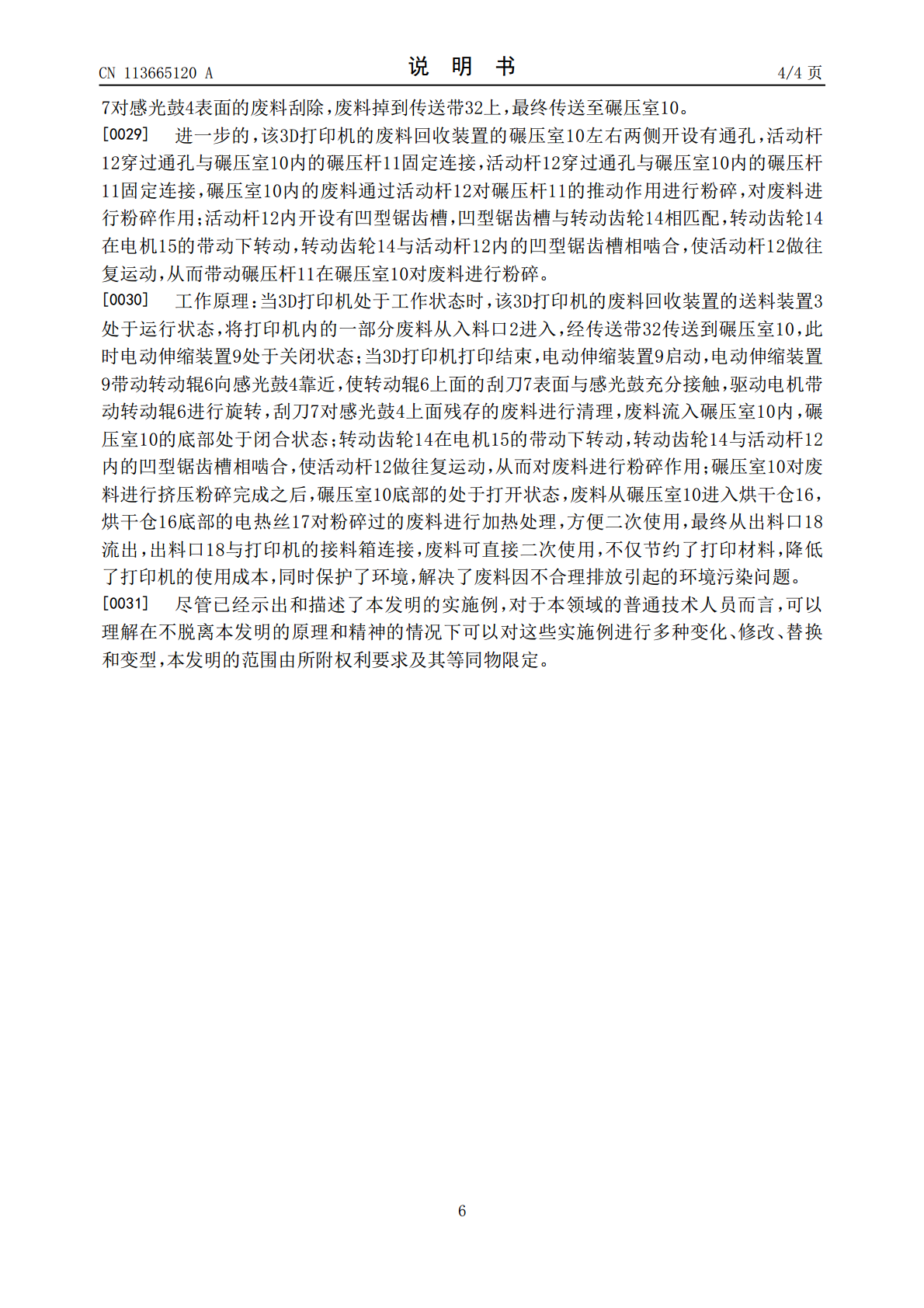

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113665120A(43)申请公布日2021.11.19(21)申请号202110869420.3(22)申请日2021.07.30(71)申请人厦门各速贸易有限公司地址361000福建省厦门市湖里区枋湖东路121号402室(72)发明人张纪昕(51)Int.Cl.B29C64/357(2017.01)B33Y40/00(2020.01)B29B17/04(2006.01)B29C64/35(2017.01)B33Y30/00(2015.01)权利要求书1页说明书4页附图3页(54)发明名称一种3D打印机的废料回收装置(57)摘要本发明涉及打印机技术领域，且公开了一种3D打印机的废料回收装置，包括壳体，所述壳体的外壁顶部安装有入料口，壳体内壁安装有送料装置，送料装置右侧上方设置有安装架，安装架上安装有感光鼓，感光鼓右侧安装有转动辊，转动辊上设置有刮刀，转动辊上安装有支杆，支杆远离滚动辊的一侧安装有电动伸缩装置，斜板的一侧设置有碾压室，碾压室内壁设置有碾压杆，碾压杆右侧固定连接有活动架，活动架上设置有套杆，活动架内设置有转动齿轮，转动齿轮上固定安装有电机，碾压室下方设置有烘干仓，烘干仓内壁底部安装有电热丝，烘干仓右侧外壁设置有出料口。本发明通过对3D打印机的废料回收及利用，节约了材料的使用成本，减少了环境的污染。CN113665120ACN113665120A权利要求书1/1页1.一种3D打印机的废料回收装置，包括壳体(1)，其特征在于：所述壳体(1)的外壁顶部安装有入料口(2)，壳体(1)内壁安装有送料装置(3)，送料装置(3)右侧上方设置有安装架(4)，安装架(4)上安装有感光鼓(5)，感光鼓(5)右侧安装有转动辊(6)，转动辊(6)上设置有刮刀(7)，转动辊(6)上安装有支杆(8)，支杆(8)远离滚动辊(6)的一侧安装有电动伸缩装置(9)，送料装置(3)的一侧设置有碾压室(10)，碾压室(10)内壁设置有碾压杆(11)，碾压杆(11)右侧固定连接有活动架(12)，活动架(12)上设置有套杆(13)，活动架(12)内设置有转动齿轮(14)，转动齿轮(14)上固定安装有电机(15)，碾压室(10)下方设置有烘干仓(16)，烘干仓(16)内壁底部安装有电热丝(17)，烘干仓(16)右侧外壁设置有出料口(18)。2.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述感光鼓(4)位于送料装置(3)的上方。3.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述转动辊(6)外表面安装有刮刀(7)，刮刀(7)通过刮刀带与转动辊(6)固定连接，转动辊(6)上安装有驱动装置。4.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述电动伸缩装置(9)包括伸缩挡板(91)与伸缩架(92)，伸缩挡板(91)与支杆(8)固定连接。5.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述送料装置(3)包括转动滚轮(31)和送料带(32)以及驱动电机(33)，转动滚轮(31)一侧安装在入料口(2)上方，转动滚轮(31)远离感光鼓(5)的一侧安装在碾压室(10)上方。6.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述碾压室(10)左右两侧均开设有通孔，活动杆(12)穿过通孔与碾压室(10)内的碾压杆(11)固定连接。7.根据权利要求1所述的一种3D打印机的废料回收装置，其特征在于：所述活动杆(12)内开设有凹型锯齿槽，凹型锯齿槽与转动齿轮(14)相匹配。2CN113665120A说明书1/4页一种3D打印机的废料回收装置技术领域[0001]本发明涉及打印机技术领域，具体为一种3D打印机的废料回收装置。背景技术[0002]打印机作为一种打印工具，被广泛应用于学校、商场以及办公室等诸多场合；如今，市面上所涉及的打印机包括激光式打印机、喷墨式打印机以及击打式打印机等，而传统的打印机只能进行电脑设计的平面物品，已经无法满足人们的生活需要，3D打印机的出现给我们的生活带来了极大的便利。[0003]3D打印机的工作原理与普通打印机基本相同，只是所采用的的打印材料有所不同，3D打印机内可装置金属、陶瓷、塑料等打印材料，通过电脑的控制将这些材料进行组合打印成实物；3D打印机的使用技术已逐渐成熟，但仍存在一些问题；例如3D打印机再使用过程中会出现较多的废料，废料的堆积不仅会造成打印机内部空间的过分占用，使打印材料大量浪费，而且长时间则会影响打印机的打印质量；另外3D打印机内的废料可能含有固有的高分子性能，使其生物降解性差，分解速度慢，长期分散于自然界会造成环境污染和对人体健康的负面影响。[0004]针对上述问题，本发
