一种小型收割机专用的脱粒机构.pdf

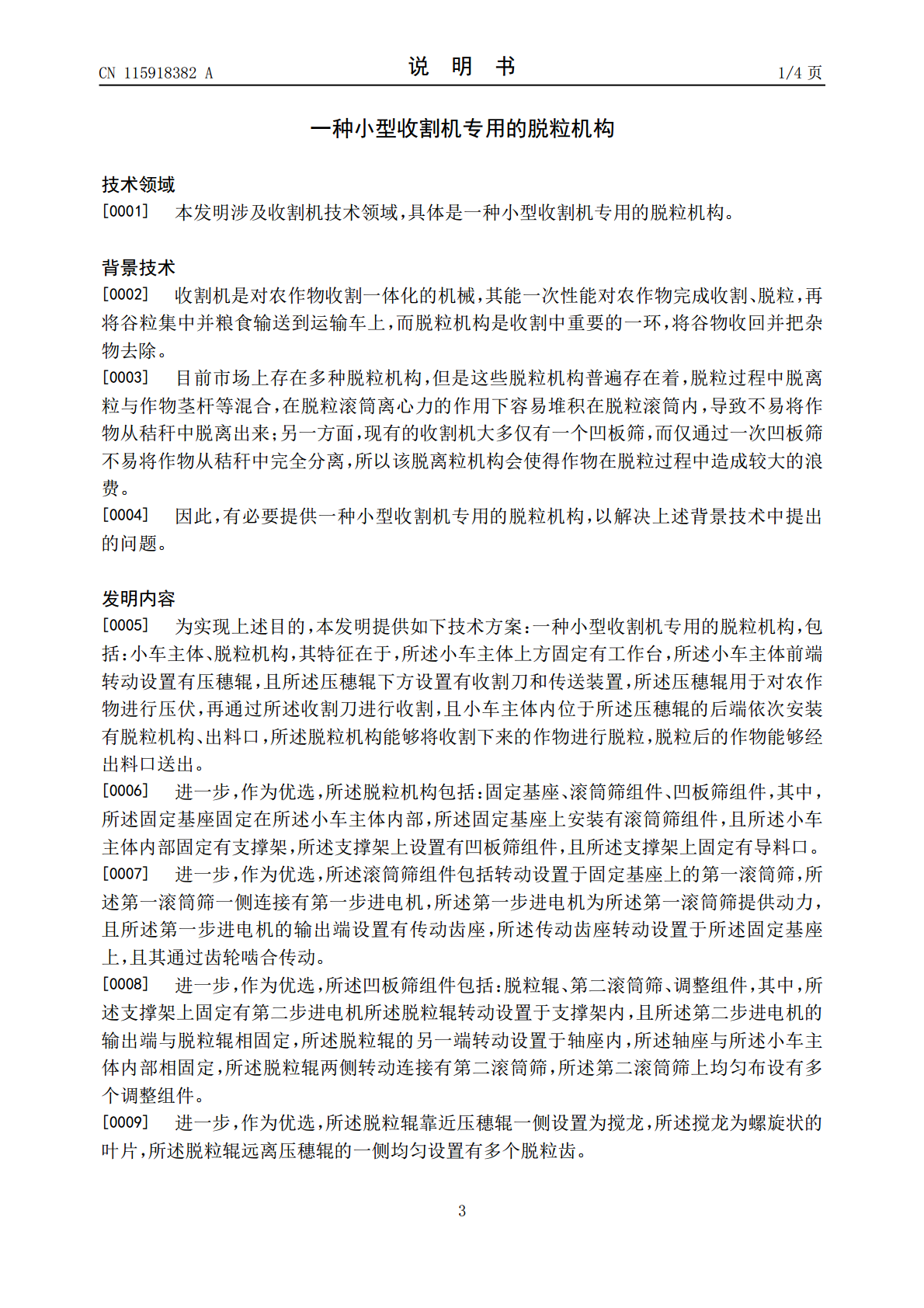

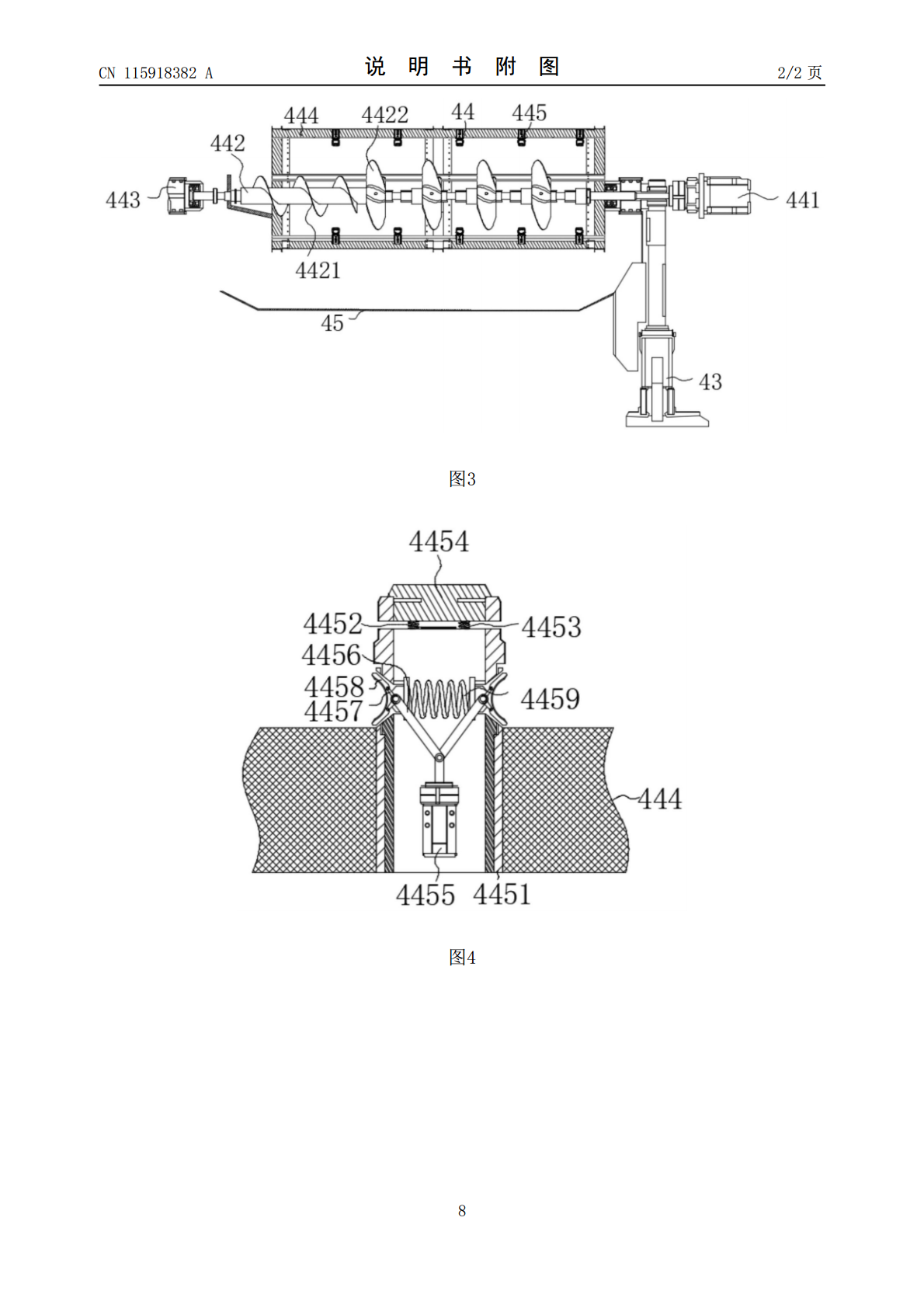

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115918382A(43)申请公布日2023.04.07(21)申请号202310034117.0(22)申请日2023.01.10(71)申请人黑龙江八一农垦大学地址163711黑龙江省大庆市高新区新风路5号(72)发明人张东明李衣菲衣淑娟陈涛马成成张钧惠(74)专利代理机构苏州拓鸿知识产权代理有限公司32664专利代理师王宝成(51)Int.Cl.A01F12/24(2006.01)A01F12/18(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种小型收割机专用的脱粒机构(57)摘要本发明公开了一种小型收割机专用的脱粒机构，涉及收割机技术领域，包括：小车主体、脱粒机构，其特征在于，所述小车主体上方固定有工作台，所述小车主体前端转动设置有压穗辊，且所述压穗辊下方设置有收割刀和传送装置，所述压穗辊用于对农作物进行压伏，再通过所述收割刀进行收割，且小车主体内位于所述压穗辊的后端依次安装有脱粒机构、出料口，所述脱粒机构能够将收割下来的作物进行脱粒，脱粒后的作物能够经出料口送出。CN115918382ACN115918382A权利要求书1/1页1.一种小型收割机专用的脱粒机构，其特征在于：小车主体(1)、脱粒机构(4)，其特征在于，所述小车主体(1)上方固定有工作台(2)，所述小车主体(1)前端转动设置有压穗辊(3)，且所述压穗辊(3)下方设置有收割刀和传送装置，所述压穗辊(3)用于对农作物进行压伏，再通过所述收割刀进行收割，且小车主体(1)内位于所述压穗辊(3)的后端依次安装有脱粒机构(4)、出料口(5)，所述脱粒机构(4)能够将收割下来的作物进行脱粒，脱粒后的作物能够经出料口(5)送出。2.根据权利要求1所述的一种小型收割机专用的脱粒机构，其特征在于：所述脱粒机构(4)包括：固定基座(41)、滚筒筛组件(42)、凹板筛组件(44)，其中，所述固定基座(41)固定在所述小车主体(1)内部，所述固定基座(41)上安装有滚筒筛组件(42)，且所述小车主体(1)内部固定有支撑架(43)，所述支撑架(43)上设置有凹板筛组件(44)，且所述支撑架(43)上固定有导料口(45)。3.根据权利要求2所述的一种小型收割机专用的脱粒机构，其特征在于：所述滚筒筛组件(42)包括转动设置于固定基座(41)上的第一滚筒筛(421)，所述第一滚筒筛(421)一侧连接有第一步进电机(422)，所述第一步进电机(422)为所述第一滚筒筛(421)提供动力，且所述第一步进电机(422)的输出端设置有传动齿座(423)，所述传动齿座(423)转动设置于所述固定基座(41)上，且其通过齿轮啮合传动。4.根据权利要求2所述的一种小型收割机专用的脱粒机构，其特征在于：所述凹板筛组件(44)包括：脱粒辊(442)、第二滚筒筛(444)、调整组件(445)，其中，所述支撑架(43)上固定有第二步进电机(441)，所述脱粒辊(442)转动设置于支撑架(43)内，且所述第二步进电机(441)的输出端与脱粒辊(442)相固定，所述脱粒辊(442)的另一端转动设置于轴座(443)内，所述轴座(443)与所述小车主体(1)内部相固定，所述脱粒辊(442)两侧转动连接有第二滚筒筛(444)，所述第二滚筒筛(444)上均匀布设有多个调整组件(445)。5.根据权利要求4所述的一种小型收割机专用的脱粒机构，其特征在于：所述脱粒辊(442)靠近压穗辊(3)一侧设置为搅龙(4421)，所述搅龙(4421)为螺旋状的叶片，所述脱粒辊(442)远离压穗辊(3)的一侧均匀设置有多个脱粒齿(4422)。6.根据权利要求4所述的一种小型收割机专用的脱粒机构，其特征在于：所述第二滚筒筛(444)套设在所述第一滚筒筛(421)外，所述导料口(45)设置在所述第二滚筒筛(444)的下方，且所述第二滚筒筛(444)靠近压穗辊(3)一侧倾斜设置有入料口，所述入料口与小车主体(1)内部相固定，所述所述第二滚筒筛(444)远离压穗辊(3)一侧设置有出渣口。7.根据权利要求4所述的一种小型收割机专用的脱粒机构，其特征在于：所述调整组件(445)包括：导装壳(4451)、第一伸缩弹簧(4453)、第二伸缩弹簧(4459)，其中，所述导装壳(4451)与所述第二滚筒筛(444)内部相固定，所述导装壳(4451)上端分别固定有检测装置(4452)、第一伸缩弹簧(4453)，所述第一伸缩弹簧(4453)上端固定有感应部(4454)，所述导装壳(4451)内部设置有微型液压缸(4455)，所述微型液压缸(4455)的输出端铰接有两个铰接板(4456)，两个所述铰接板(4456)两端分别铰接有两个连接架(4457)，两侧的两个所述连接架(44
