液冷充电模块的性能测试装置.pdf

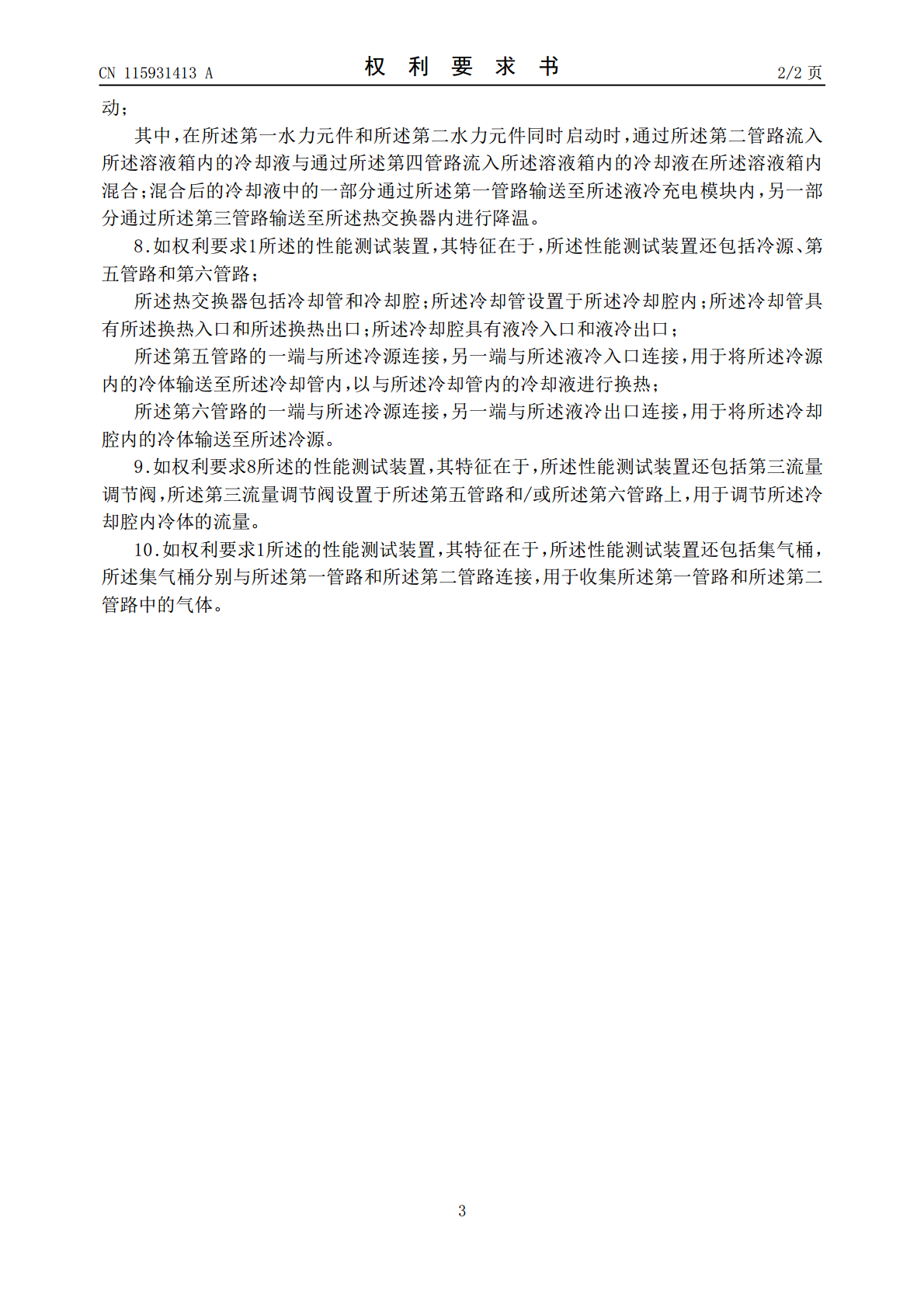

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115931413A(43)申请公布日2023.04.07(21)申请号202310035351.5(22)申请日2023.01.10(71)申请人苏州市博电云科能源科技有限公司地址215000江苏省苏州市吴江区江陵街道运东大道1088号运河之东商业中心5幢3107(72)发明人高红星陈佃科(74)专利代理机构深圳紫藤知识产权代理有限公司44570专利代理师熊恒定(51)Int.Cl.G01M99/00(2011.01)权利要求书2页说明书7页附图1页(54)发明名称液冷充电模块的性能测试装置(57)摘要本申请提出一种液冷充电模块的性能测试装置，液冷充电模块内构造有冷却流道；所述测试装置中：溶液箱用于存储冷却液；第一管路的一端与溶液箱连接，另一端与冷却流道的冷却入口连接，用于将溶液箱内的冷却液输送至冷却流道内；第二管路的一端与溶液箱连接，另一端与冷却流道的冷却出口连接，用于将冷却流道内排出的冷却液输送至溶液箱内；第三管路的一端与溶液箱连接，另一端与热交换器的换热入口连接，用于将溶液箱内的冷却液输送至热交换器内，以使得热交换器对冷却液进行降温；第四管路的一端与溶液箱连接，另一端与热交换器的换热出口连接，以将降温后的冷却液输送至溶液箱内。本申请旨在解决现有技术测试成本、耗能大的技术问题。CN115931413ACN115931413A权利要求书1/2页1.一种液冷充电模块的性能测试装置，所述液冷充电模块内构造有冷却流道，其特征在于，所述性能测试装置包括：溶液箱，所述溶液箱用于存储冷却液；第一管路，所述第一管路的一端与所述溶液箱连接，另一端用于与所述冷却流道的冷却入口连接，以将所述溶液箱内的冷却液输送至所述冷却流道内；第二管路，所述第二管路的一端与所述溶液箱连接，另一端用于与所述冷却流道的冷却出口连接，以将所述冷却流道内排出的冷却液输送至所述溶液箱内；以及热交换器、第三管路和第四管路；其中，所述第三管路的一端与所述溶液箱连接，另一端与所述热交换器的换热入口连接，用于将所述溶液箱内的冷却液输送至所述热交换器内，以使得所述热交换器对冷却液进行降温；所述第四管路的一端与所述溶液箱连接，另一端与所述热交换器的换热出口连接，以将降温后的冷却液输送至所述溶液箱内。2.如权利要求1所述的性能测试装置，其特征在于，所述性能测试装置还包括加热器和第一温度传感器；所述第一温度传感器设置于所述第一管路上，用于测量进入所述液冷充电模块的冷却液的第一温度；所述加热器设置于所述第一管路上，用于在所述第一温度低于预设进入温度时对进入所述液冷充电模块的冷却液进行加热。3.如权利要求1所述的性能测试装置，其特征在于，所述性能测试装置还包括第一流量调节阀，所述第一流量调节阀设置于所述第二管路和/或所述第一管路上，用于调节所述冷却流道内的冷却液的流量。4.如权利要求3所述的性能测试装置，其特征在于，所述性能测试装置还包括第二温度传感器，所述第二温度传感器设置于所述溶液箱上，用于测量所述溶液箱内冷却液的第二温度；所述第一流量调节阀用于在所述第二温度小于第一预设存储温度时增加所述冷却流道内的冷却液的流量或者在所述第二温度大于第二预设存储温度时降低所述冷却流道内的冷却液的流量，其中，所述第一预设存储温度小于所述第二预设存储温度。5.如权利要求4所述的性能测试装置，其特征在于，所述性能测试装置还包括第二流量调节阀，所述第二流量调节阀设置于所述第三管路和/或所述第四管路上；所述第二流量调节阀用于在所述第二温度小于第三预设存储温度时降低所述热交换器内冷却液的流量或者在所述第二温度大于第四预设存储温度时增大所述热交换器内冷却液的流量；其中，所述第三预设存储温度大于所述第一预设存储温度，所述第四预设存储温度小于所述第二预设存储温度且大于所述第三预设存储温度。6.如权利要求1所述的性能测试装置，其特征在于，所述性能测试装置还包括第一水力元件，所述第一水力元件设置于所述第二管路和/或所述第一管路上；在所述第一水力元件启动时，所述冷却液在所述溶液箱、所述第一管路、所述液冷充电模块和所述第二管路中流动。7.如权利要求6所述的性能测试装置，其特征在于，所述性能测试装置还包括第二水力元件，所述第二水力元件设置于所述第三管路和/或所述第四管路上；在所述第二水力元件启动时，所述冷却液在所述溶液箱、所述第三管路、所述热交换器和所述第四管路中循环流2CN115931413A权利要求书2/2页动；其中，在所述第一水力元件和所述第二水力元件同时启动时，通过所述第二管路流入所述溶液箱内的冷却液与通过所述第四管路流入所述溶液箱内的冷却液在所述溶液箱内混合；混合后的冷却液中的一部分通过所述第一管路输送至所述液冷充电模块内，另一部分通过所述第三管路输送至
