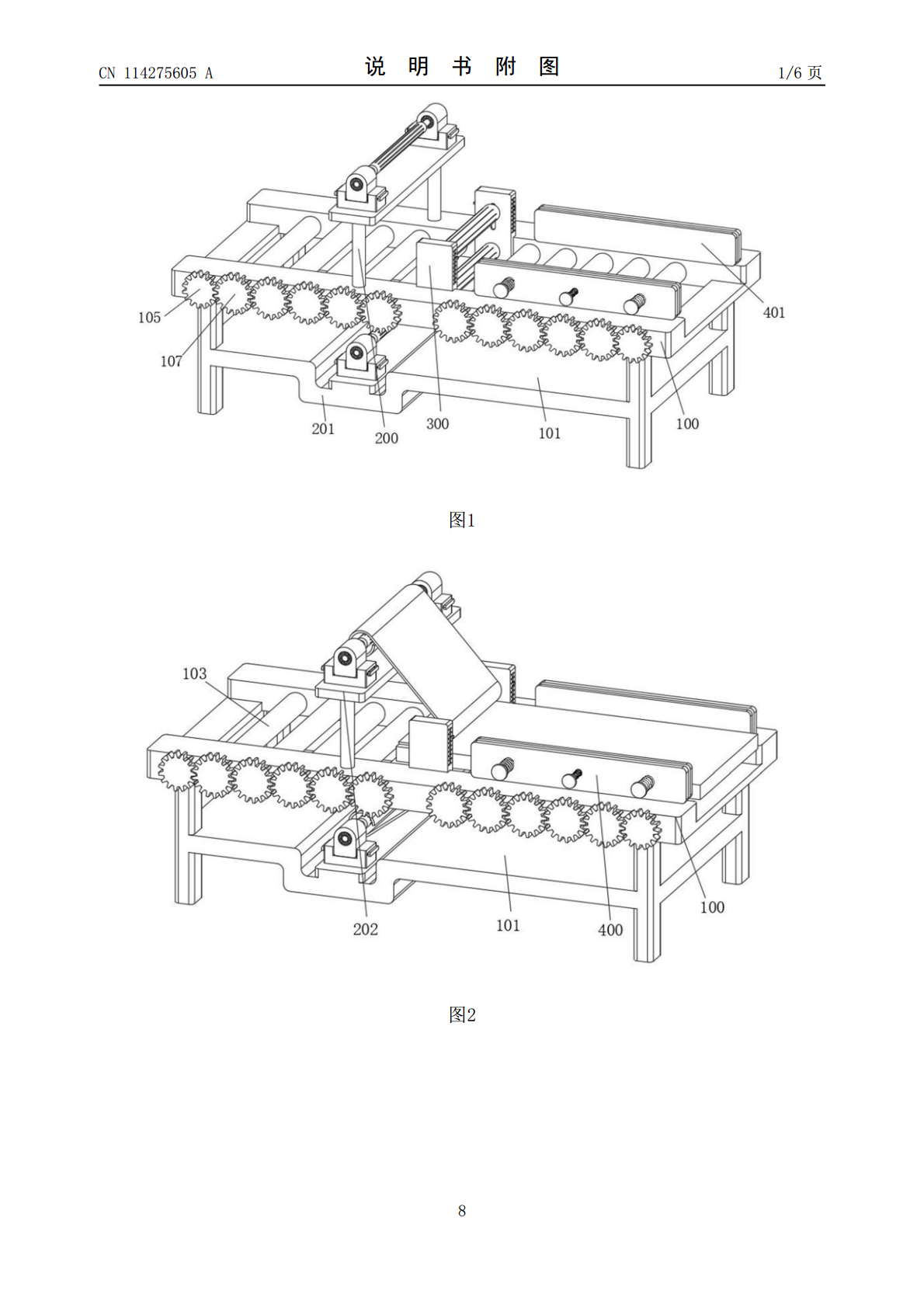

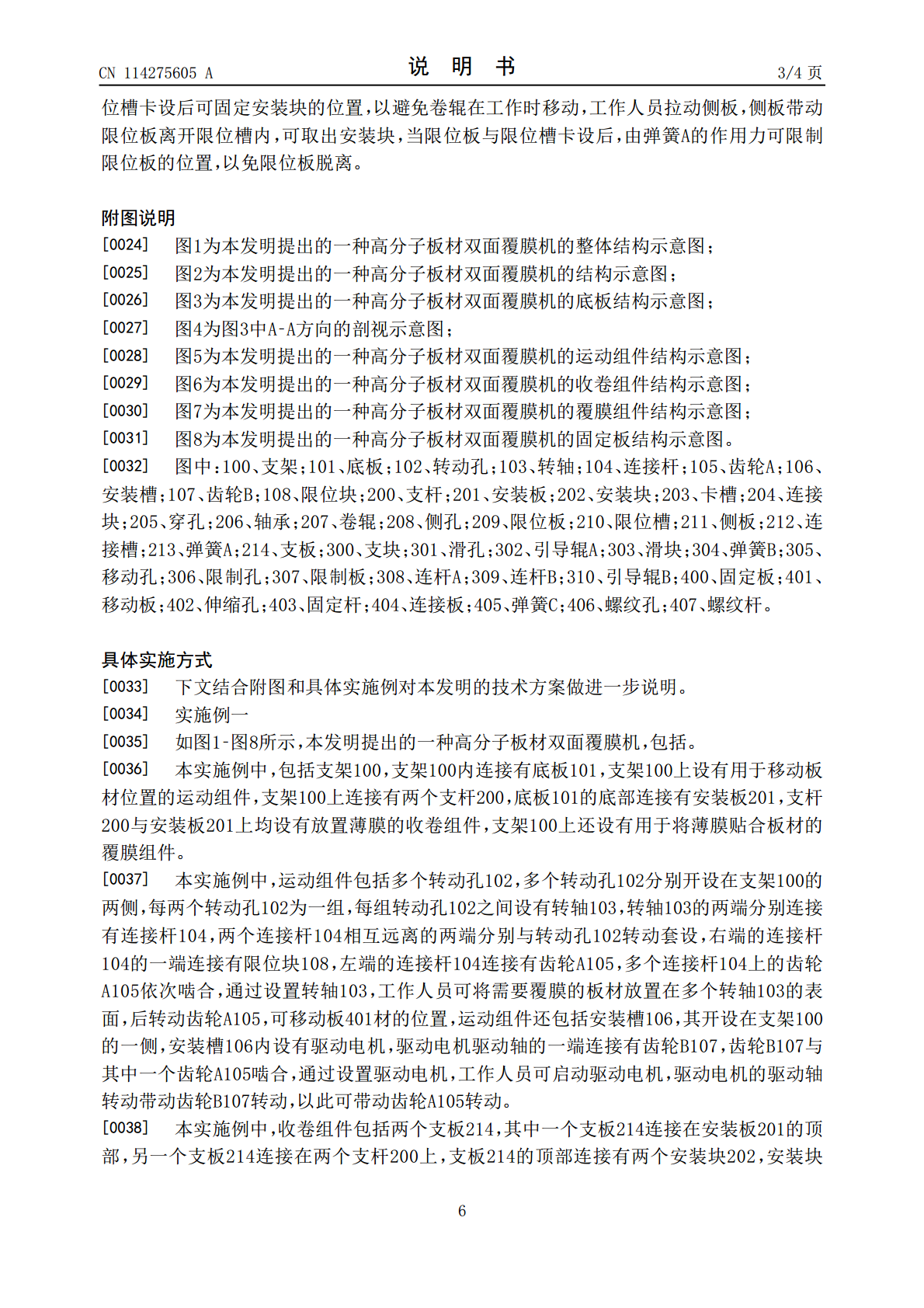

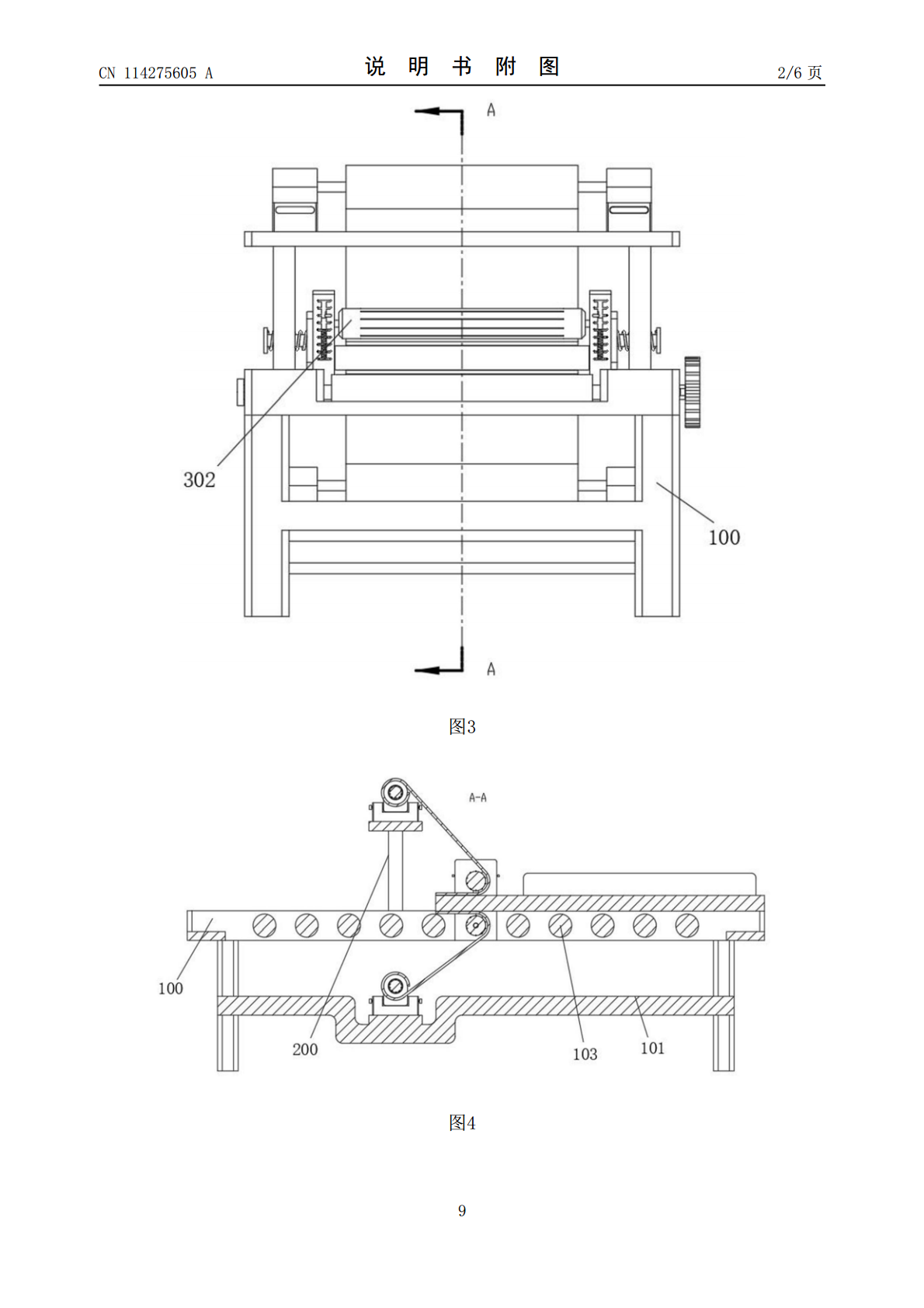

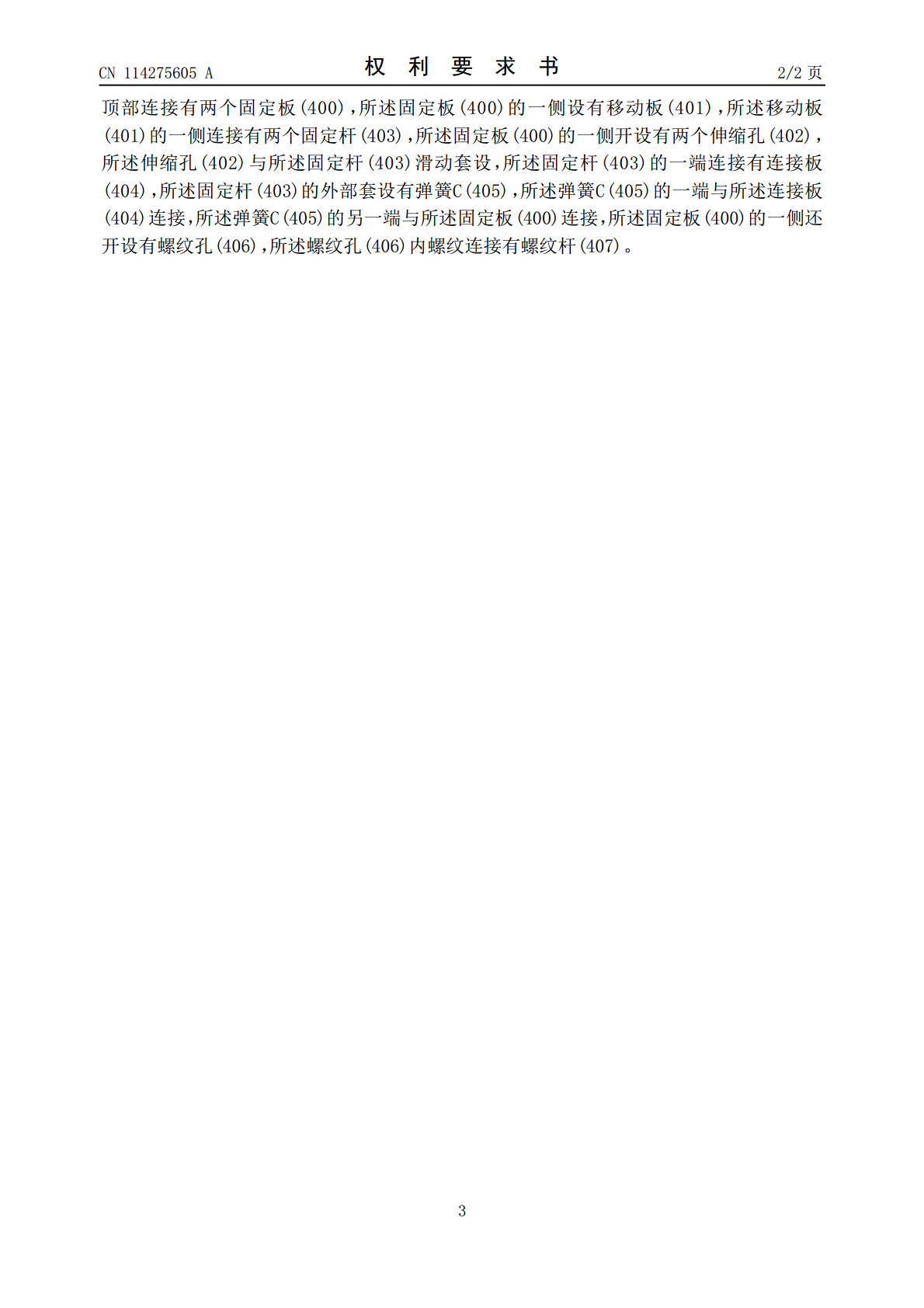

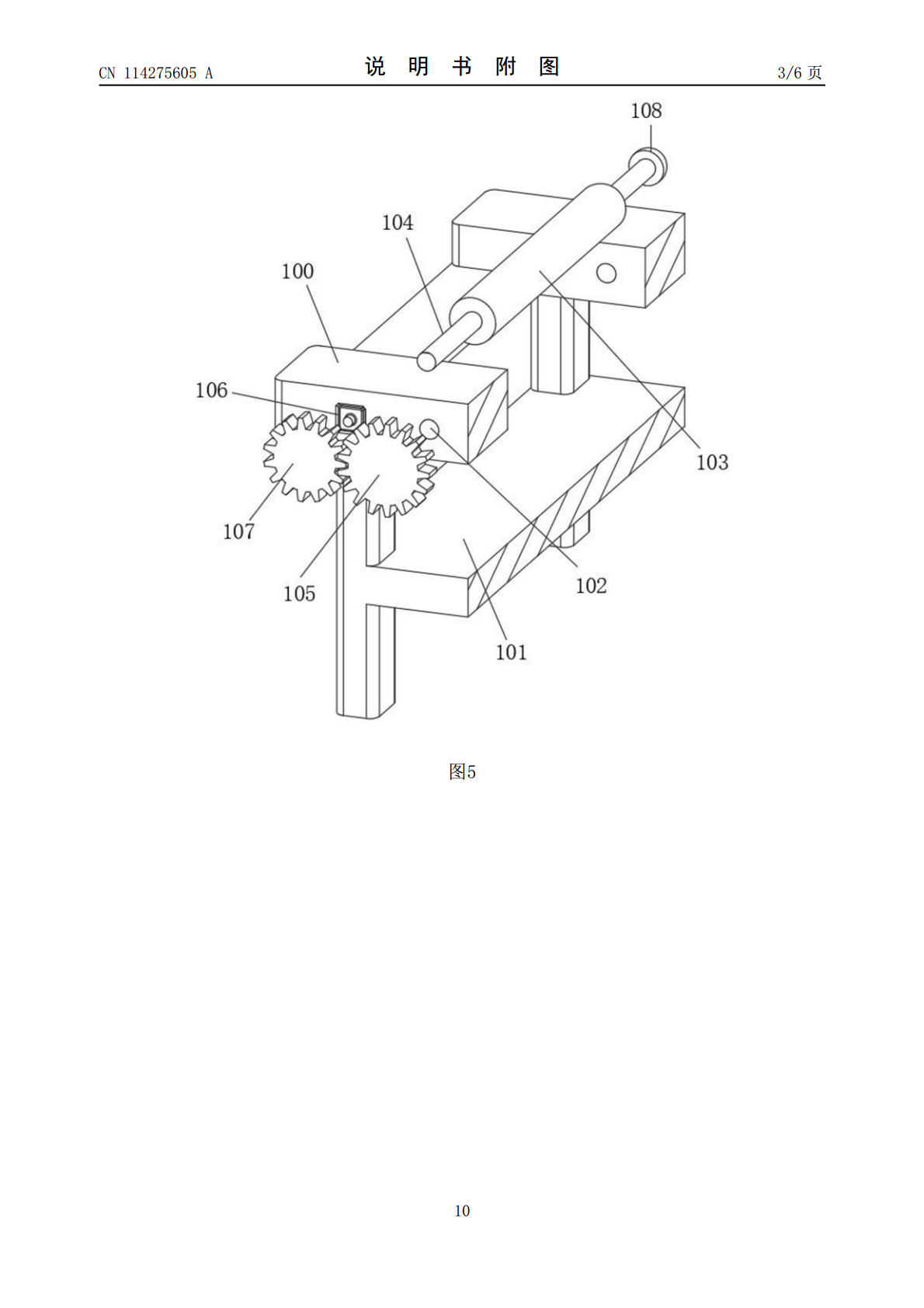

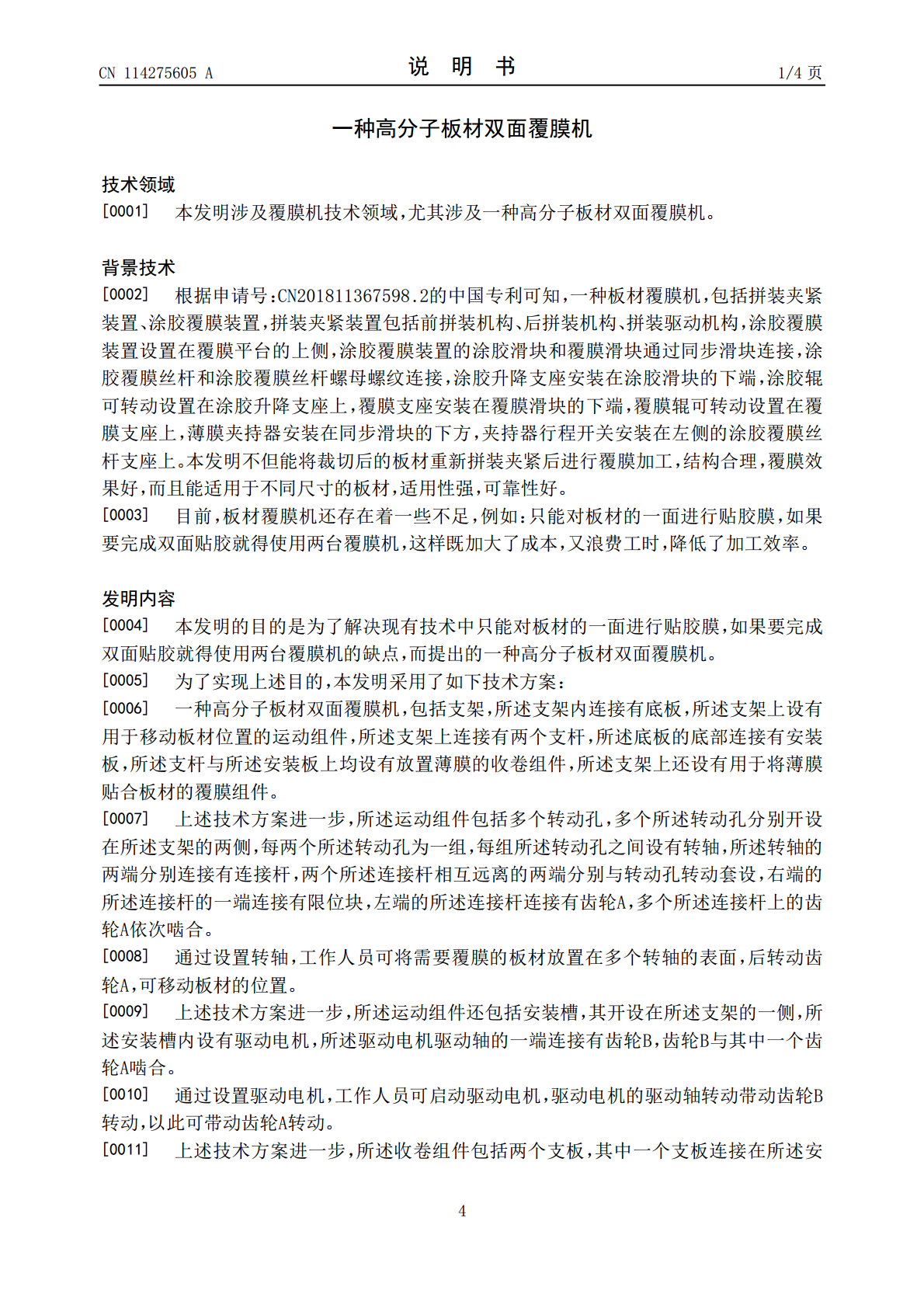

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114275605A(43)申请公布日2022.04.05(21)申请号202111675450.7(22)申请日2021.12.31(71)申请人南通盛邦制辊有限公司地址226000江苏省南通市港闸区幸福街道秦西村16组(72)发明人倪城(74)专利代理机构温州知西思悟专利代理事务所(普通合伙)33379代理人姚丙乾(51)Int.Cl.B65H37/04(2006.01)B65H23/26(2006.01)B29C63/02(2006.01)B29C63/00(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种高分子板材双面覆膜机(57)摘要本发明公开了一种高分子板材双面覆膜机，包括支架，所述支架内连接有底板，所述支架上设有用于移动板材位置的运动组件，所述支架上连接有两个支杆，所述底板的底部连接有安装板，所述支杆与所述安装板上均设有放置薄膜的收卷组件，所述支架上还设有用于将薄膜贴合板材的覆膜组件,通过设置转轴，工作人员可将需要覆膜的板材放置在多个转轴的表面，工作人员可在卷辊上缠绕薄膜，以便于后续对板材进行覆膜，工作人员将缠绕在两个卷辊上的薄膜的一端绕过引导辊A和引导辊B后贴合板材的顶部与底面，再驱动运动组件将板材移动位置，以此可实现对板材的双面进行覆膜的效果。CN114275605ACN114275605A权利要求书1/2页1.一种高分子板材双面覆膜机，其特征在于，包括支架(100)，所述支架(100)内连接有底板(101)，所述支架(100)上设有用于移动板材位置的运动组件，所述支架(100)上连接有两个支杆(200)，所述底板(101)的底部连接有安装板(201)，所述支杆(200)与所述安装板(201)上均设有放置薄膜的收卷组件，所述支架(100)上还设有用于将薄膜贴合板材的覆膜组件。2.根据权利要求1所述的一种高分子板材双面覆膜机，其特征在于，所述运动组件包括多个转动孔(102)，多个所述转动孔(102)分别开设在所述支架(100)的两侧，每两个所述转动孔(102)为一组，每组所述转动孔(102)之间设有转轴(103)，所述转轴(103)的两端分别连接有连接杆(104)，两个所述连接杆(104)相互远离的两端分别与转动孔(102)转动套设，右端的所述连接杆(104)的一端连接有限位块(108)，左端的所述连接杆(104)连接有齿轮A(105)，多个所述连接杆(104)上的齿轮A(105)依次啮合。3.根据权利要求1所述的一种高分子板材双面覆膜机，其特征在于，所述运动组件还包括安装槽(106)，其开设在所述支架(100)的一侧，所述安装槽(106)内设有驱动电机，所述驱动电机驱动轴的一端连接有齿轮B(107)，齿轮B(107)与其中一个齿轮A(105)啮合。4.根据权利要求1所述的一种高分子板材双面覆膜机，其特征在于，所述收卷组件包括两个支板(214)，其中一个支板(214)连接在所述安装板(201)的顶部，另一个支板(214)连接在两个支杆(200)上，所述支板(214)的顶部连接有两个安装块(202)，安装块(202)的顶部开设有卡槽(203)，卡槽(203)内活动卡设有连接块(204)，所述连接块(204)的一侧开设有穿孔(205)，穿孔(205)内套设有轴承(206)，两个所述轴承(206)之间设有卷辊(207)，卷辊(207)的两端分别与两个所述轴承(206)的内环连接。5.根据权利要求4所述的一种高分子板材双面覆膜机，其特征在于，所述收卷组件还包括两个侧孔(208)，两个所述侧孔(208)分别开设在安装块(202)的两侧，与所述卡槽(203)相连通，所述侧孔(208)内滑动套设有限位板(209)，所述连接块(204)的两侧分别开设有限位槽(210)，所述限位板(209)的一端与所述限位槽(210)活动卡设。6.根据权利要求5所述的一种高分子板材双面覆膜机，其特征在于，所述收卷组件还包括侧板(211)，所述侧板(211)连接在所述限位板(209)的一端，所述安装块(202)的一侧开设有连接槽(212)，所述连接槽(212)内一端连接有弹簧A(213)，所述弹簧A(213)的另一端与所述侧板(211)连接。7.根据权利要求1所述的一种高分子板材双面覆膜机，其特征在于，所述覆膜组件包括两个支块(300)，两个支块(300)分别连接在所述支架(100)的内部两侧，两个所述支块(300)相互靠近的两侧分别开设有滑孔(301)，两个所述支块(300)之间设有连杆A(308)，连杆A(308)的两端分别与两个所述滑孔(301)滑动套设，所述连杆A(308)的外部转动套设有引导辊A(302)，所述连杆A(308)的两端分别连接
