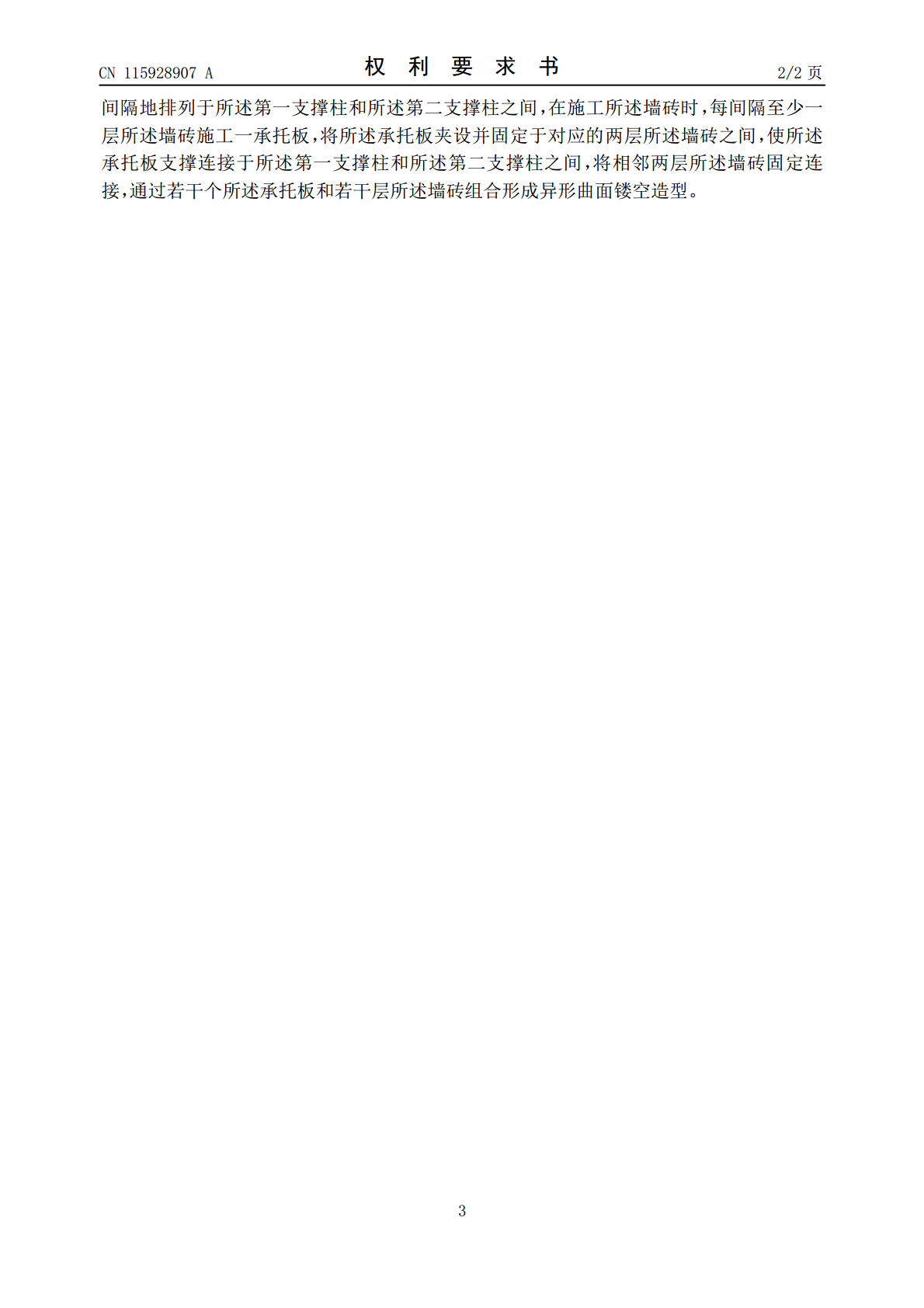

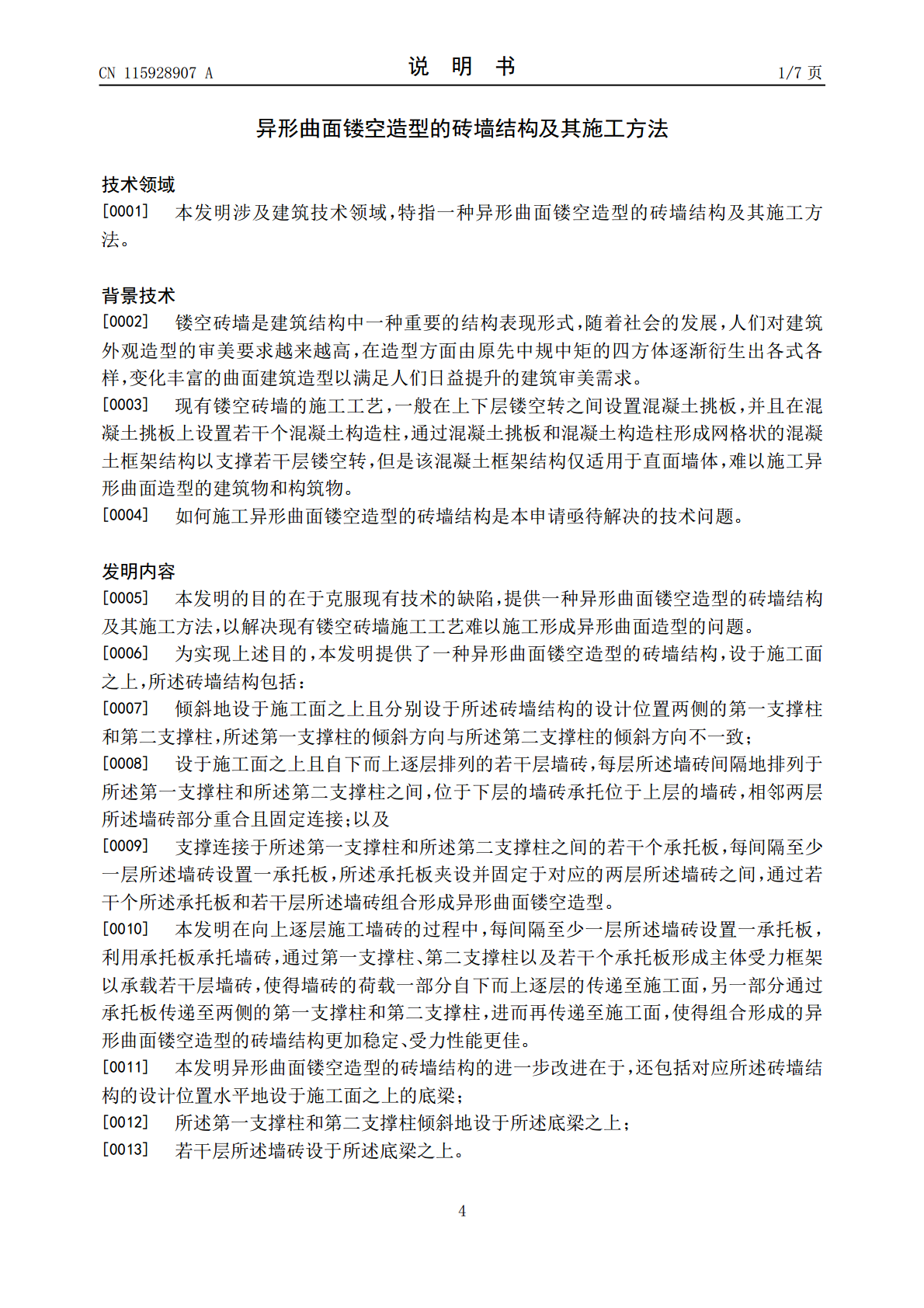

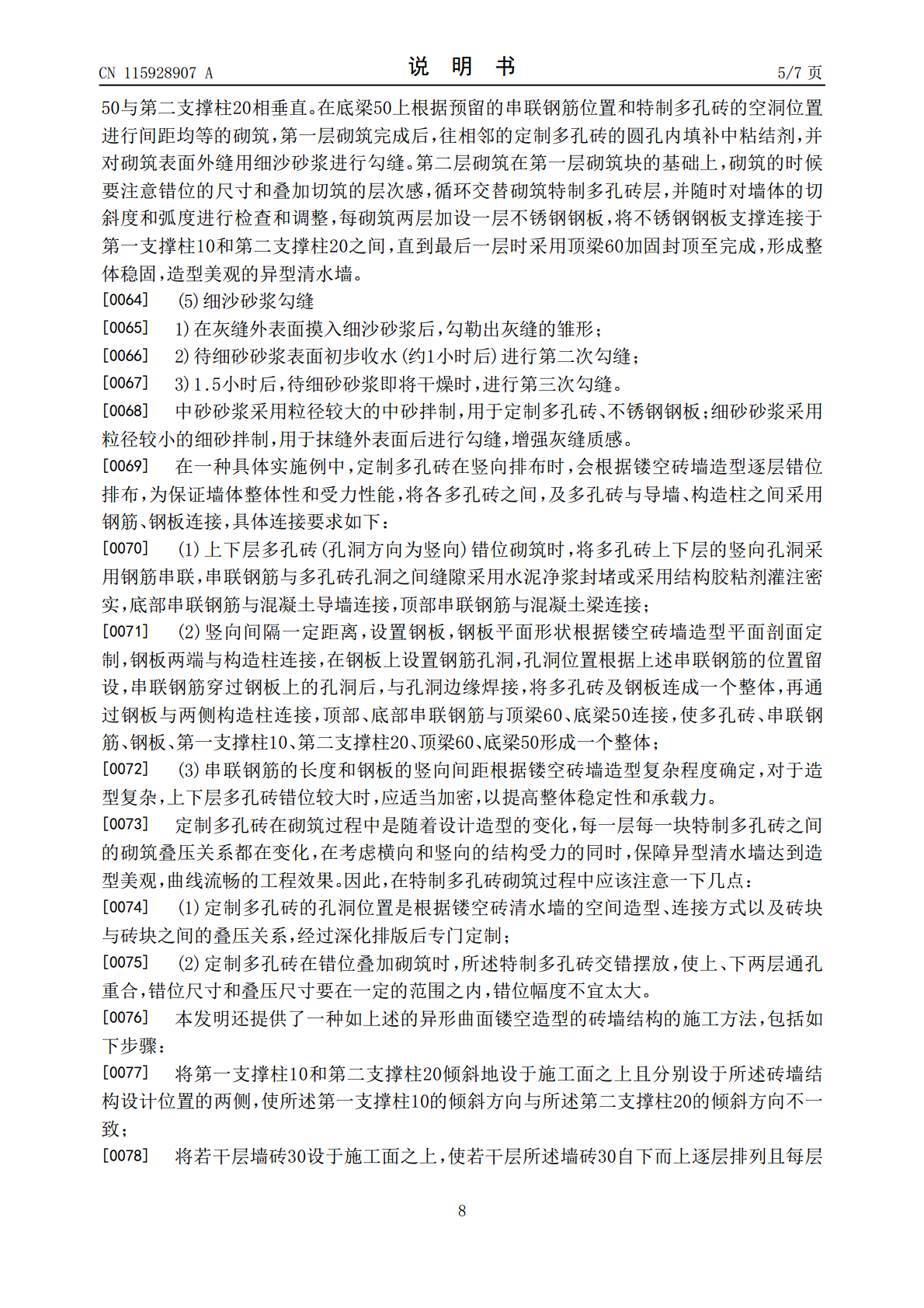

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115928907A(43)申请公布日2023.04.07(21)申请号202310040449.XE04G21/00(2006.01)(22)申请日2023.01.13(71)申请人中建八局装饰工程有限公司地址200122上海市浦东新区中国（上海）自由贸易试验区世纪大道1568号16层01、02、03单元(72)发明人周杨宋泽镡郭选琴唐毅沈辉牟泽睿(74)专利代理机构上海唯源专利代理有限公司31229专利代理师宋小光(51)Int.Cl.E04B2/00(2006.01)E04B2/14(2006.01)E04B2/16(2006.01)权利要求书2页说明书7页附图4页(54)发明名称异形曲面镂空造型的砖墙结构及其施工方法(57)摘要本发明涉及一种异形曲面镂空造型的砖墙结构及其施工方法，包括：倾斜地设于施工面之上且分别设于砖墙结构的设计位置两侧的第一支撑柱和第二支撑柱；设于施工面之上且自下而上逐层排列的若干层墙砖，每层墙砖排列于第一支撑柱和第二支撑柱之间；支撑连接于第一支撑柱和第二支撑柱之间的若干个承托板。本发明通过第一支撑柱、第二支撑柱以及若干个承托板形成主体受力框架以承载若干层墙砖，使得墙砖的荷载一部分自下而上逐层的传递至施工面，另一部分通过承托板传递至两侧的第一支撑柱和第二支撑柱，进而再传递至施工面，使得组合形成的异形曲面镂空造型的砖墙结构更加稳定、受力性能更佳。CN115928907ACN115928907A权利要求书1/2页1.一种异形曲面镂空造型的砖墙结构，设于施工面之上，其特征在于，所述砖墙结构包括：倾斜地设于施工面之上且分别设于所述砖墙结构的设计位置两侧的第一支撑柱和第二支撑柱，所述第一支撑柱的倾斜方向与所述第二支撑柱的倾斜方向不一致；设于施工面之上且自下而上逐层排列的若干层墙砖，每层所述墙砖间隔地排列于所述第一支撑柱和所述第二支撑柱之间，位于下层的墙砖承托位于上层的墙砖，相邻两层所述墙砖部分重合且固定连接；以及支撑连接于所述第一支撑柱和所述第二支撑柱之间的若干个承托板，每间隔至少一层所述墙砖设置一承托板，所述承托板夹设并固定于对应的两层所述墙砖之间，通过若干个所述承托板和若干层所述墙砖组合形成异形曲面镂空造型。2.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，还包括对应所述砖墙结构的设计位置水平地设于施工面之上的底梁；所述第一支撑柱和第二支撑柱倾斜地设于所述底梁之上；若干层所述墙砖设于所述底梁之上。3.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，还包括固设于所述第一支撑柱的顶端、所述第二支撑柱的顶端以及位于最顶层的墙砖之上的顶梁。4.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，还包括穿设于所述承托板和与该承托板相邻的墙砖上的连接件，通过所述连接件将所述承托板和与该承托板相邻的墙砖安装固定。5.如权利要求4所述的异形曲面镂空造型的砖墙结构，其特征在于，所述墙砖上对应所述连接件的设计位置贯穿地设有第一穿孔，所述承托板上对应所述连接件的设计位置贯穿地设有第二穿孔；所述连接件穿设于所述第一穿孔和对应的所述第二穿孔上，所述连接件与所述第一穿孔之间形成有第一缝隙，所述第一缝隙内填充形成有第一封堵层以使所述连接件固定连接于所述墙砖，所述连接件与所述第二穿孔间形成有第二缝隙，所述第二缝隙内填充形成有第二封堵层以使所述连接件固定连接于所述承托板。6.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，每层中相邻两个所述墙砖间形成一间隙，相邻两层所述墙砖的间隙相错开设置。7.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，每层所述墙砖在水平方向上间隔分布。8.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，所述承托板呈水平设置。9.如权利要求1所述的异形曲面镂空造型的砖墙结构，其特征在于，若干层所述墙砖在竖向方向上呈台阶状。10.一种如权利要求1所述的异形曲面镂空造型的砖墙结构的施工方法，其特征在于，包括如下步骤：将第一支撑柱和第二支撑柱倾斜地设于施工面之上且分别设于所述砖墙结构设计位置的两侧，使所述第一支撑柱的倾斜方向与所述第二支撑柱的倾斜方向不一致；将若干层墙砖设于施工面之上，使若干层所述墙砖自下而上逐层排列且每层所述墙砖2CN115928907A权利要求书2/2页间隔地排列于所述第一支撑柱和所述第二支撑柱之间，在施工所述墙砖时，每间隔至少一层所述墙砖施工一承托板，将所述承托板夹设并固定于对应的两层所述墙砖之间，使所述承托板支撑连接于所述第一支撑柱和所述第二支撑柱之间，将相邻两层所述墙砖固定连接，通过若干个所述承托板和若干层所述墙砖组合形成异形曲面镂空造型。3CN115928907A说明书1/7
