一种钢铁废料回收利用系统.pdf

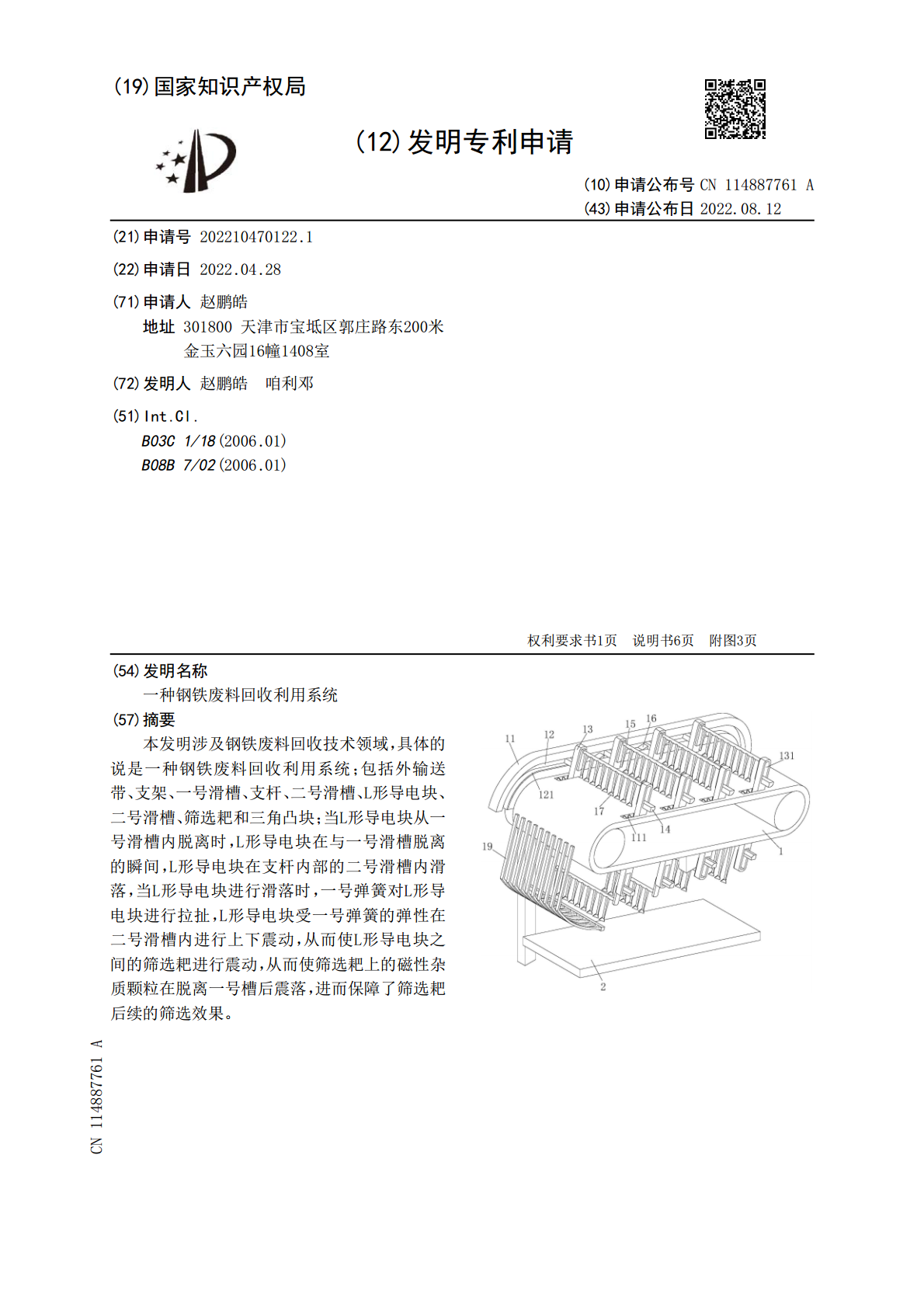

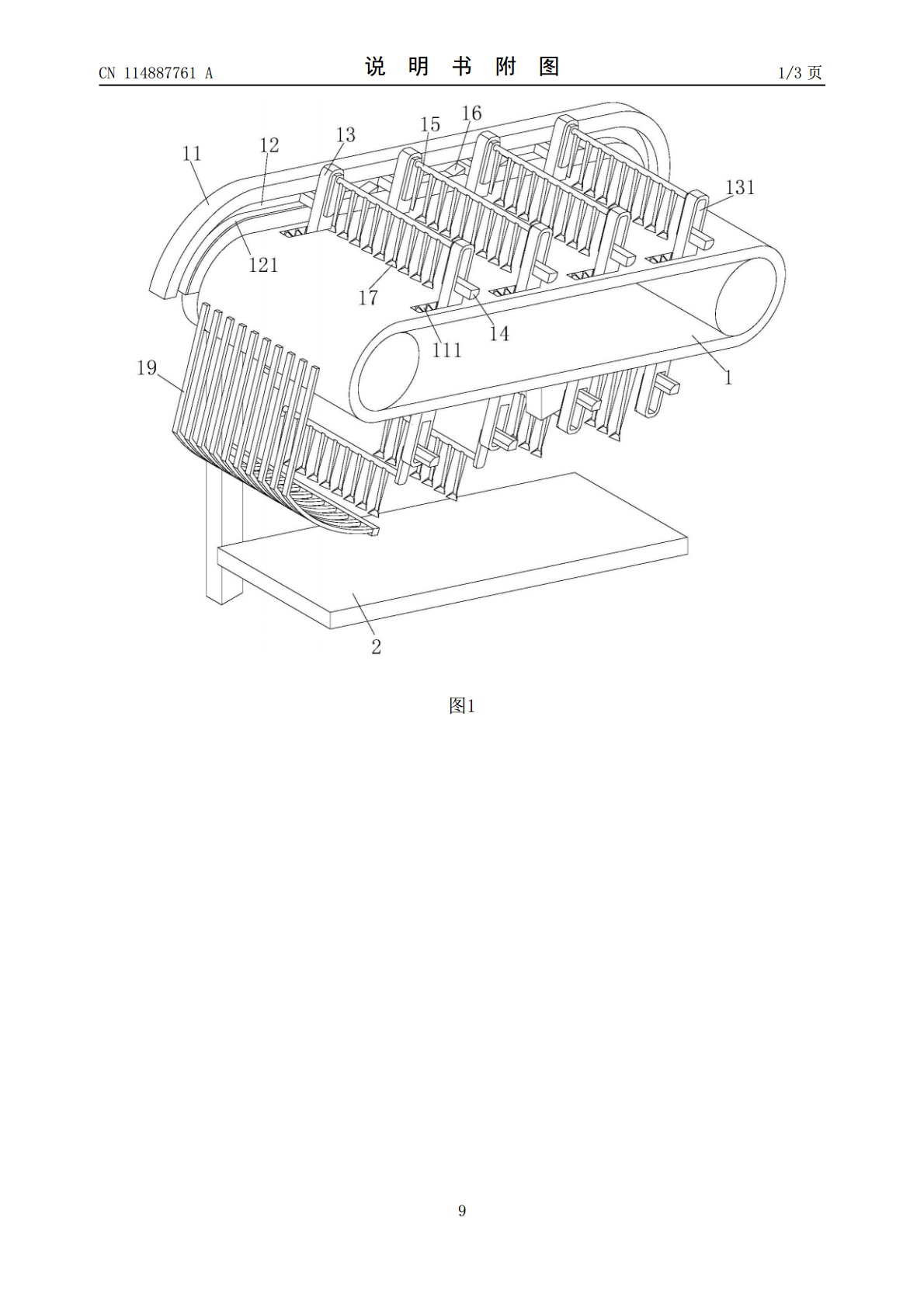

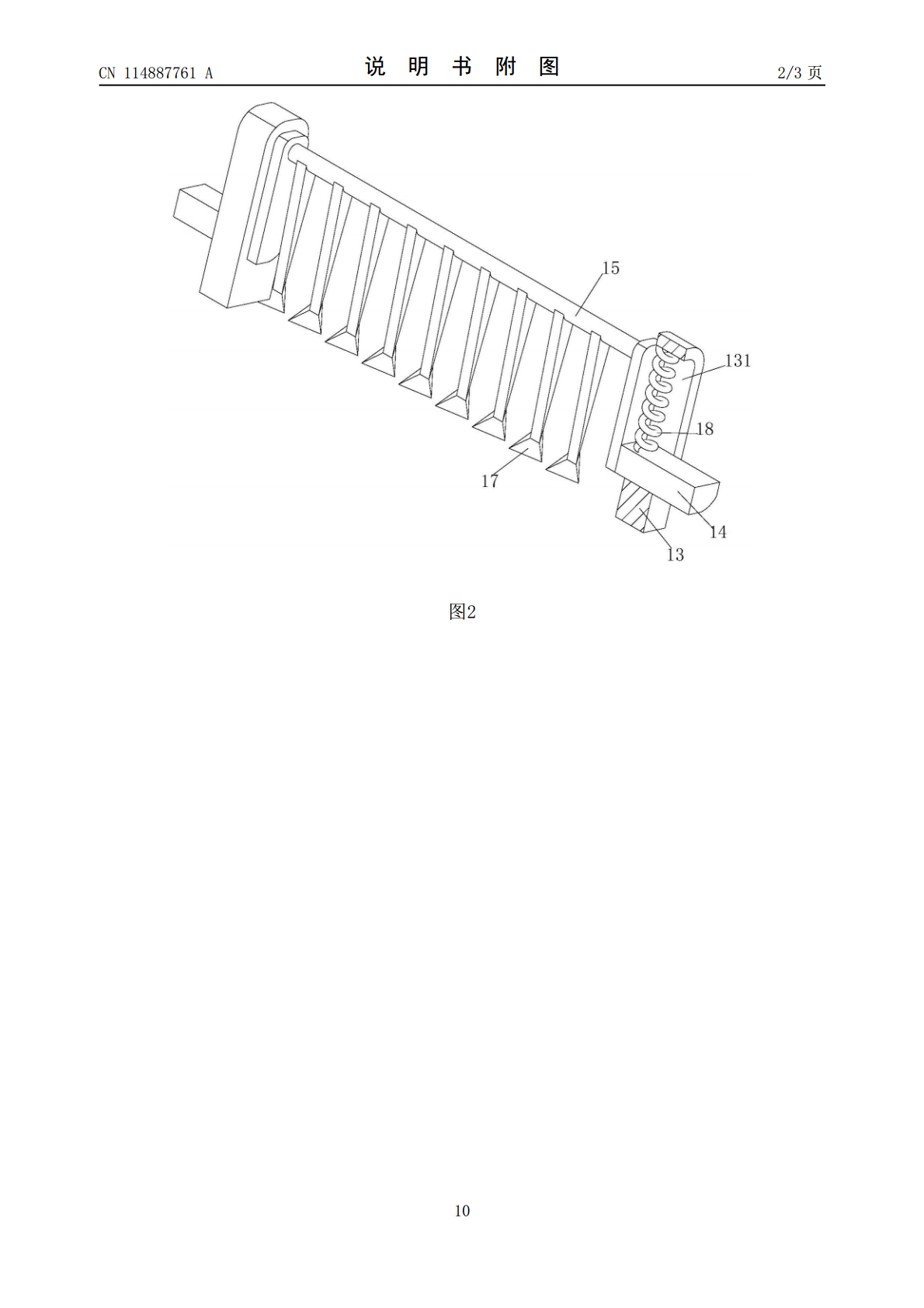

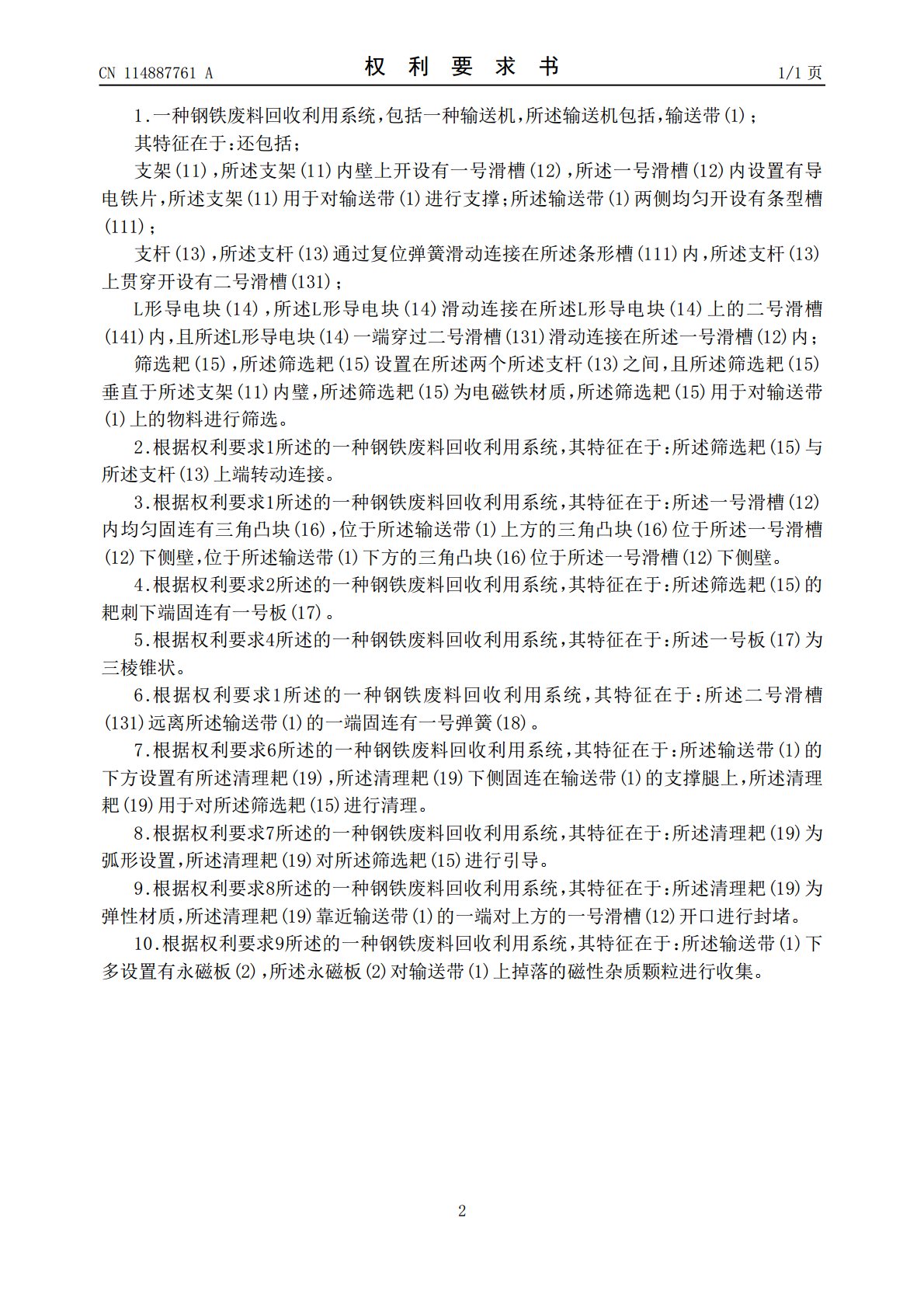

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114887761A(43)申请公布日2022.08.12(21)申请号202210470122.1(22)申请日2022.04.28(71)申请人赵鹏皓地址301800天津市宝坻区郭庄路东200米金玉六园16幢1408室(72)发明人赵鹏皓咱利邓(51)Int.Cl.B03C1/18(2006.01)B08B7/02(2006.01)权利要求书1页说明书6页附图3页(54)发明名称一种钢铁废料回收利用系统(57)摘要本发明涉及钢铁废料回收技术领域，具体的说是一种钢铁废料回收利用系统；包括外输送带、支架、一号滑槽、支杆、二号滑槽、L形导电块、二号滑槽、筛选耙和三角凸块；当L形导电块从一号滑槽内脱离时，L形导电块在与一号滑槽脱离的瞬间，L形导电块在支杆内部的二号滑槽内滑落，当L形导电块进行滑落时，一号弹簧对L形导电块进行拉扯，L形导电块受一号弹簧的弹性在二号滑槽内进行上下震动，从而使L形导电块之间的筛选耙进行震动，从而使筛选耙上的磁性杂质颗粒在脱离一号槽后震落，进而保障了筛选耙后续的筛选效果。CN114887761ACN114887761A权利要求书1/1页1.一种钢铁废料回收利用系统，包括一种输送机，所述输送机包括，输送带(1)；其特征在于：还包括；支架(11)，所述支架(11)内壁上开设有一号滑槽(12)，所述一号滑槽(12)内设置有导电铁片，所述支架(11)用于对输送带(1)进行支撑；所述输送带(1)两侧均匀开设有条型槽(111)；支杆(13)，所述支杆(13)通过复位弹簧滑动连接在所述条形槽(111)内，所述支杆(13)上贯穿开设有二号滑槽(131)；L形导电块(14)，所述L形导电块(14)滑动连接在所述L形导电块(14)上的二号滑槽(141)内，且所述L形导电块(14)一端穿过二号滑槽(131)滑动连接在所述一号滑槽(12)内；筛选耙(15)，所述筛选耙(15)设置在所述两个所述支杆(13)之间，且所述筛选耙(15)垂直于所述支架(11)内璧，所述筛选耙(15)为电磁铁材质，所述筛选耙(15)用于对输送带(1)上的物料进行筛选。2.根据权利要求1所述的一种钢铁废料回收利用系统，其特征在于：所述筛选耙(15)与所述支杆(13)上端转动连接。3.根据权利要求1所述的一种钢铁废料回收利用系统，其特征在于：所述一号滑槽(12)内均匀固连有三角凸块(16)，位于所述输送带(1)上方的三角凸块(16)位于所述一号滑槽(12)下侧壁，位于所述输送带(1)下方的三角凸块(16)位于所述一号滑槽(12)下侧壁。4.根据权利要求2所述的一种钢铁废料回收利用系统，其特征在于：所述筛选耙(15)的耙刺下端固连有一号板(17)。5.根据权利要求4所述的一种钢铁废料回收利用系统，其特征在于：所述一号板(17)为三棱锥状。6.根据权利要求1所述的一种钢铁废料回收利用系统，其特征在于：所述二号滑槽(131)远离所述输送带(1)的一端固连有一号弹簧(18)。7.根据权利要求6所述的一种钢铁废料回收利用系统，其特征在于：所述输送带(1)的下方设置有所述清理耙(19)，所述清理耙(19)下侧固连在输送带(1)的支撑腿上，所述清理耙(19)用于对所述筛选耙(15)进行清理。8.根据权利要求7所述的一种钢铁废料回收利用系统，其特征在于：所述清理耙(19)为弧形设置，所述清理耙(19)对所述筛选耙(15)进行引导。9.根据权利要求8所述的一种钢铁废料回收利用系统，其特征在于：所述清理耙(19)为弹性材质，所述清理耙(19)靠近输送带(1)的一端对上方的一号滑槽(12)开口进行封堵。10.根据权利要求9所述的一种钢铁废料回收利用系统，其特征在于：所述输送带(1)下多设置有永磁板(2)，所述永磁板(2)对输送带(1)上掉落的磁性杂质颗粒进行收集。2CN114887761A说明书1/6页一种钢铁废料回收利用系统技术领域[0001]本发明涉及钢铁废料回收技术领域，具体的说是一种钢铁废料回收利用系统。背景技术[0002]废钢，指的是钢铁厂生产过程中不成为产品的钢铁废料(如切边、切头等)以及使用后报废的设备、构件中的钢铁材料，成分为钢的叫废钢；成分为生铁的叫废铁，统称废钢。[0003]废钢铁回收是利用固体废物中各种物质的磁性差异，在不均匀磁声中进行分选的一种处理方法，磁选是分选铁基金属最有效的方法，当前回收方式，将固体废物输入磁选机后，磁性颗粒在不均匀磁声作用下被磁化，从而受到磁场吸引力的作用，使磁性颗粒吸进圆筒上，并随圆筒进入排料端排出；非磁性颗粒由于所受的磁场作用力很小，仍留在废物中。[0004]但由于磁性颗粒与非磁性颗粒在进行分离的过程中，磁性颗粒在设备进行磁选的过程中，磁性颗粒与非磁性颗粒混合在一起，
