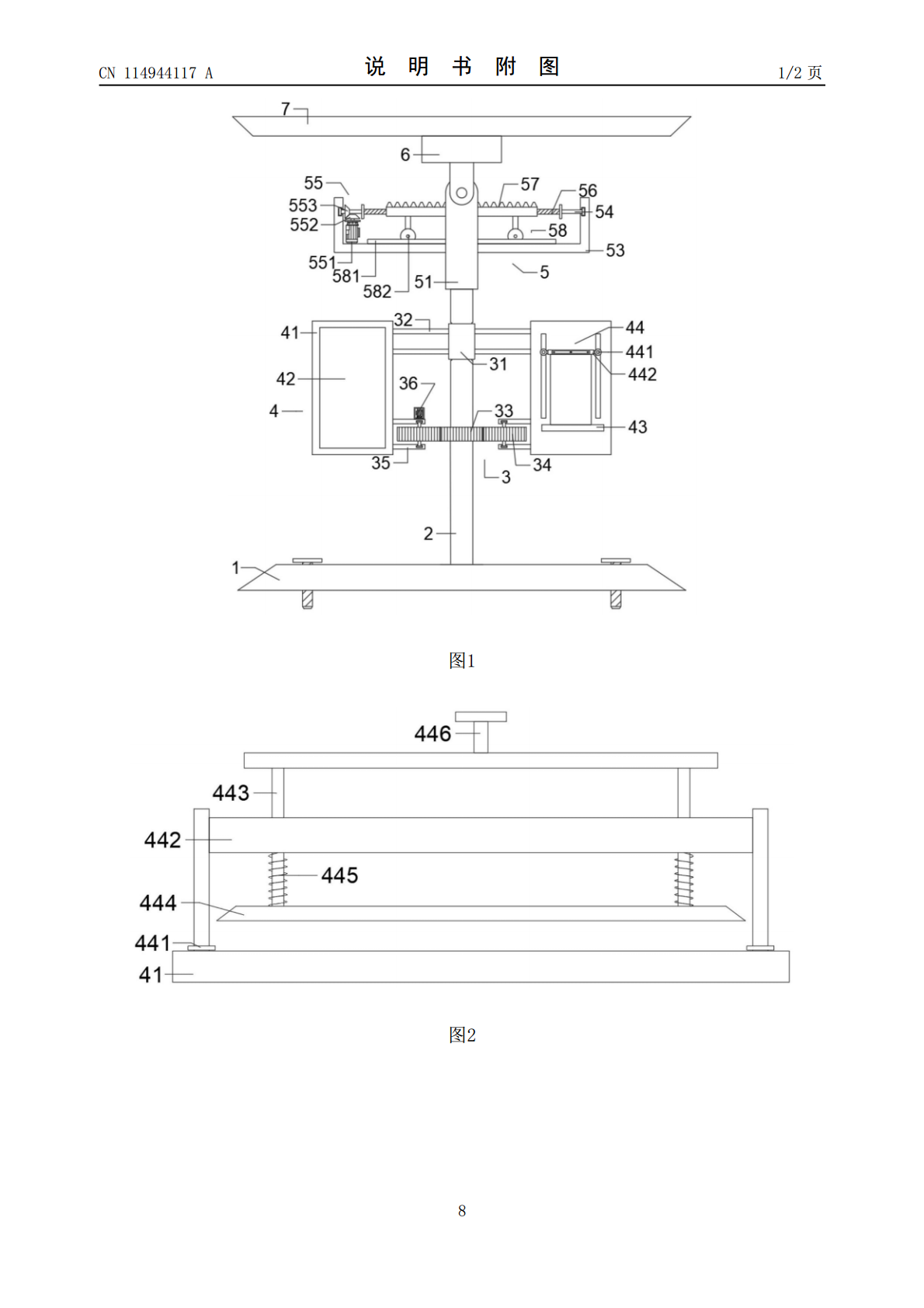

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114944117A(43)申请公布日2022.08.26(21)申请号202210258633.7(22)申请日2022.03.16(71)申请人苏州工业园区博泽科技有限公司地址215000江苏省苏州市东环路658号3幢1803室(72)发明人陈星(51)Int.Cl.G09F15/00(2006.01)G09F15/02(2006.01)G09F9/30(2006.01)H02J7/35(2006.01)H02S20/30(2014.01)权利要求书2页说明书4页附图2页(54)发明名称一种环保型电子信息标识装置(57)摘要本发明涉及电子信息领域，尤其涉及一种环保型电子信息标识装置，包括底座和支杆，支杆固定设置在底座上，所述支杆开设有转槽；旋转机构，其安装在支杆上且转动安装在转槽内，旋转机构两端固定设置有用于展示信息的标识机构；倾角调节机构，固定安装在支杆远离底座的一端，所述倾角调节机构动力输出端固定连接有电池盒；太阳能板，固定安装在电池盒上，用于吸收太阳能并转化为电能存储在电池盒内的电池内，倾角调节机构可通过电池盒带动太阳能板的倾角进行调节。本发明提供的环保型电子信息标识装置不仅可以展示双向道路信息，而且能够方便固定广告板，同时能够调整太阳能板的倾角，保证太阳能吸收的最大化，操作简单，实用性较强。CN114944117ACN114944117A权利要求书1/2页1.一种环保型电子信息标识装置，包括底座和支杆，其特征在于，支杆固定设置在底座上，所述支杆开设有转槽；旋转机构，其安装在支杆上且转动安装在转槽内，旋转机构两端固定设置有用于展示信息的标识机构，旋转机构可带动标识机构转动；倾角调节机构，固定安装在支杆远离底座的一端，所述倾角调节机构动力输出端固定连接有电池盒；太阳能板，固定安装在电池盒上，用于吸收太阳能并转化为电能存储在电池盒内的电池内，倾角调节机构可通过电池盒带动太阳能板的倾角进行调节。2.根据权利要求1所述的环保型电子信息标识装置，其特征在于，所述旋转机构包括：转套，其转动套设在支杆所开设的转槽上，转套两侧固定设置有连杆，连杆设置有多个且相互远离端与标识机构固定连接；固定齿轮，其固定设置在支杆外围且位于转套一侧，固定齿轮两侧啮合有可沿着其为中心转动的移动齿轮；轮架，与标识机构固定连接切设置在连杆一侧，移动齿轮转轴两端转动安装在轮架内；第一动力件，安装在一侧的轮架上，第一动力件动力输出端延伸至轮架内且与移动齿轮转轴固定连接，第一动力件可带动移动齿轮转动。3.根据权利要求1所述的环保型电子信息标识装置，其特征在于，所述标识机构包括：展示板，设置有两个且与旋转机构固定连接，展示板一面安装有用于显示标志的显示屏，展示板另一侧开设有滑槽；插板，固定设置在展示板另一侧，用于插入需要展示发广告板；压紧组件，其滑动设置在展示板所开设的滑槽上，用于将广告板远离插板的一侧压紧固定。4.根据权利要求3所述的环保型电子信息标识装置，其特征在于，所述压紧组件包括：滑块，其滑动设置在滑槽内，滑块可沿着滑槽的方向滑动，所述滑块设置有两个且相互接近端固定连接有支板；拉杆，其设置有两个且滑动穿过支板，拉杆接近展示板的一端固定设置有用于将广告牌压紧的压块；弹性件，两端分别与压块及支板固定连接，用于推动压块压紧展示板的广告牌；拉把，与拉杆远离压块的一端固定连接，用于拉动压块远离展示板。5.根据权利要求1所述的环保型电子信息标识装置，其特征在于，所述倾角调节机构包括：U型架，其一端与支杆远离底座的一端固定连接。6.U型架内转动设置有齿轮，齿轮转轴延伸至U型架外且与电池盒固定连接；安装槽，固定设置在U型架两侧，两个安装槽上转动安装有转杆；驱动组件，其固定设置在安装槽内，驱动组件动力输出端与转杆连接，用于控制转杆在安装槽内转动；丝杆，与两个转杆相互接近端固定连接且穿过U型架，丝杆上螺纹套设有与齿轮啮合的齿条，齿轮可在齿条的移动下转动；限转组件，与齿条及安装槽连接，用于限制齿条跟随丝杆转动。2CN114944117A权利要求书2/2页7.根据权利要求5所述的环保型电子信息标识装置，其特征在于，所述驱动组件包括：第二动力件，固定设置在安装槽内，第二动力件输出轴连接有第一锥齿轮，第一锥齿轮可在第二动力件的驱动下转动；第二锥齿轮，与一侧的转杆固定连接且与第一锥齿轮啮合，第二锥齿轮可在第一锥齿轮的带动下驱动转杆转动。8.根据权利要求5所述的环保型电子信息标识装置，其特征在于，所述限转组件包括：限转槽，固定设置在安装槽内且设置在第二动力件一侧，限转槽内滑动设置有安装在齿条上的限转轮。3CN114944117A说明书1/4页一种环保型电子信息标识装置技术领域[0001]本发明涉及电子信息领域，尤其涉及一种环
