一种风道电加热器.pdf

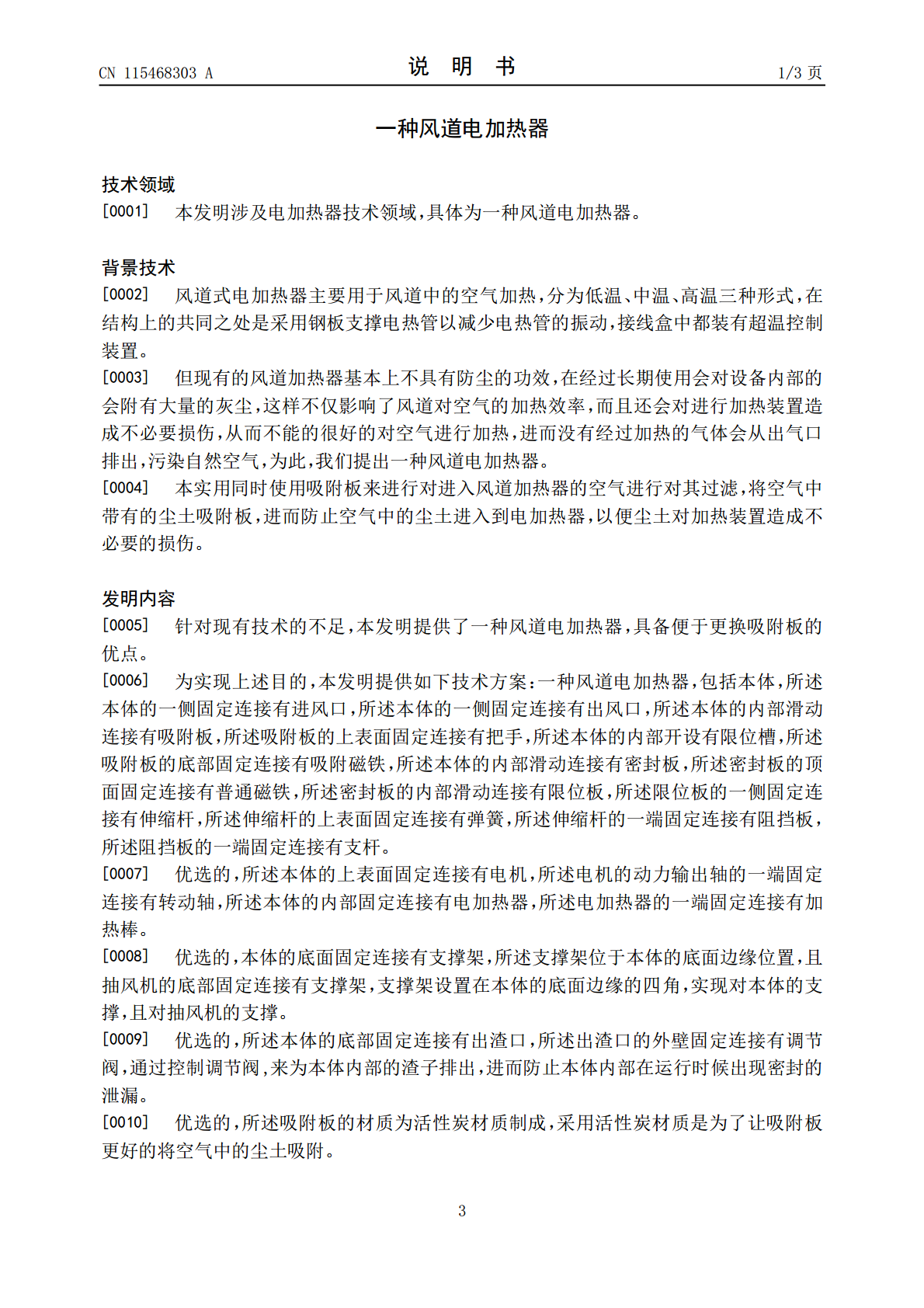

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115468303A(43)申请公布日2022.12.13(21)申请号202211121960.4F24H15/37(2022.01)(22)申请日2022.09.15(71)申请人扬中市祥龙电器有限公司地址212211江苏省镇江市扬中市新坝镇五一村十二组(72)发明人陈亮(74)专利代理机构南京卓灏知识产权代理事务所(普通合伙)32676专利代理师陈兴旺(51)Int.Cl.F24H3/08(2006.01)F24H9/1863(2022.01)F24H9/20(2022.01)F24H15/12(2022.01)F24H15/305(2022.01)权利要求书1页说明书3页附图3页(54)发明名称一种风道电加热器(57)摘要本发明涉及电加热器技术领域，且公开了一种风道电加热器，所述包括本体，所述本体的一侧固定连接有进风口，所述本体的一侧固定连接有出风口，所述本体的内部滑动连接有吸附板，所述吸附板的上表面固定连接有把手，所述本体的内部开设有限位槽，所述吸附板的底部固定连接有吸附磁铁，所述本体的内部滑动连接有密封板，吸附磁铁通过引力的作用将底部的底部的密封板上的普通磁铁吸起，通过普通磁铁带动密封板移动，当吸附板拉出后，通过拉动密封板上的支杆，将支杆带动挡板向里挤压，受到挤压的弹簧会向内进行挤压，受压挤压的伸缩杆将会将限位板弹出，被弹出的限位板会固定在支撑板上，进而达到本体的密封效果，进而达到更换吸附板。CN115468303ACN115468303A权利要求书1/1页1.一种风道电加热器，包括本体(1)，其特征在于：所述本体(1)的一侧固定连接有进风口(2)，所述本体(1)的一侧固定连接有出风口(4)，所述本体(1)的内部滑动连接有吸附板(6)，所述吸附板(6)的上表面固定连接有把手(7)，所述本体(1)的内部开设有限位槽(9)，所述吸附板(6)的底部固定连接有吸附磁铁(12)，所述本体(1)的内部滑动连接有密封板(10)，所述密封板(10)的顶面固定连接有普通磁铁(11)，所述密封板(10)的内部滑动连接有限位板(16)，所述限位板(16)的一侧固定连接有伸缩杆(20)，所述伸缩杆(20)的上表面固定连接有弹簧(19)，所述伸缩杆(20)的一端固定连接有阻挡板(18)，所述阻挡板(18)的一端固定连接有支杆(17)。2.根据权利要求1所述的一种风道电加热器，其特征在于：所述本体(1)的上表面固定连接有电机(8)，所述电机(8)的动力输出轴的一端固定连接有转动轴(13)，所述本体(1)的内部固定连接有电加热器(14)，所述电加热器(14)的一端固定连接有加热棒(15)。3.根据权利要求1所述的一种风道电加热器，其特征在于：所述本体(1)的底面固定连接有支撑架(3)，所述支撑架(3)位于本体(1)的底面边缘位置，且抽风机(5)的底部固定连接有支撑架(3)。4.根据权利要求1所述的一种风道电加热器，其特征在于：所述本体(1)的底部固定连接有出渣口(21)，所述出渣口(21)的外壁固定连接有调节阀(22)。5.根据权利要求1所述的一种风道电加热器，其特征在于：所述吸附板(6)的材质为活性炭材质制成。6.根据权利要求1所述的一种风道电加热器，其特征在于：所述出风口(4)的一端固定连接有抽风机(5)，且抽风机(5)是通过法兰盘进行固定连接。2CN115468303A说明书1/3页一种风道电加热器技术领域[0001]本发明涉及电加热器技术领域，具体为一种风道电加热器。背景技术[0002]风道式电加热器主要用于风道中的空气加热，分为低温、中温、高温三种形式，在结构上的共同之处是采用钢板支撑电热管以减少电热管的振动，接线盒中都装有超温控制装置。[0003]但现有的风道加热器基本上不具有防尘的功效，在经过长期使用会对设备内部的会附有大量的灰尘，这样不仅影响了风道对空气的加热效率，而且还会对进行加热装置造成不必要损伤，从而不能的很好的对空气进行加热，进而没有经过加热的气体会从出气口排出，污染自然空气，为此，我们提出一种风道电加热器。[0004]本实用同时使用吸附板来进行对进入风道加热器的空气进行对其过滤，将空气中带有的尘土吸附板，进而防止空气中的尘土进入到电加热器，以便尘土对加热装置造成不必要的损伤。发明内容[0005]针对现有技术的不足，本发明提供了一种风道电加热器，具备便于更换吸附板的优点。[0006]为实现上述目的，本发明提供如下技术方案：一种风道电加热器，包括本体，所述本体的一侧固定连接有进风口，所述本体的一侧固定连接有出风口，所述本体的内部滑动连接有吸附板，所述吸附板的上表面固定连接有把手，所述本体的内部开设有限位槽，所述吸附板的底部固定连接有吸附磁铁，所述本体的内部滑动
