一种通信机柜通用型机柜底座.pdf

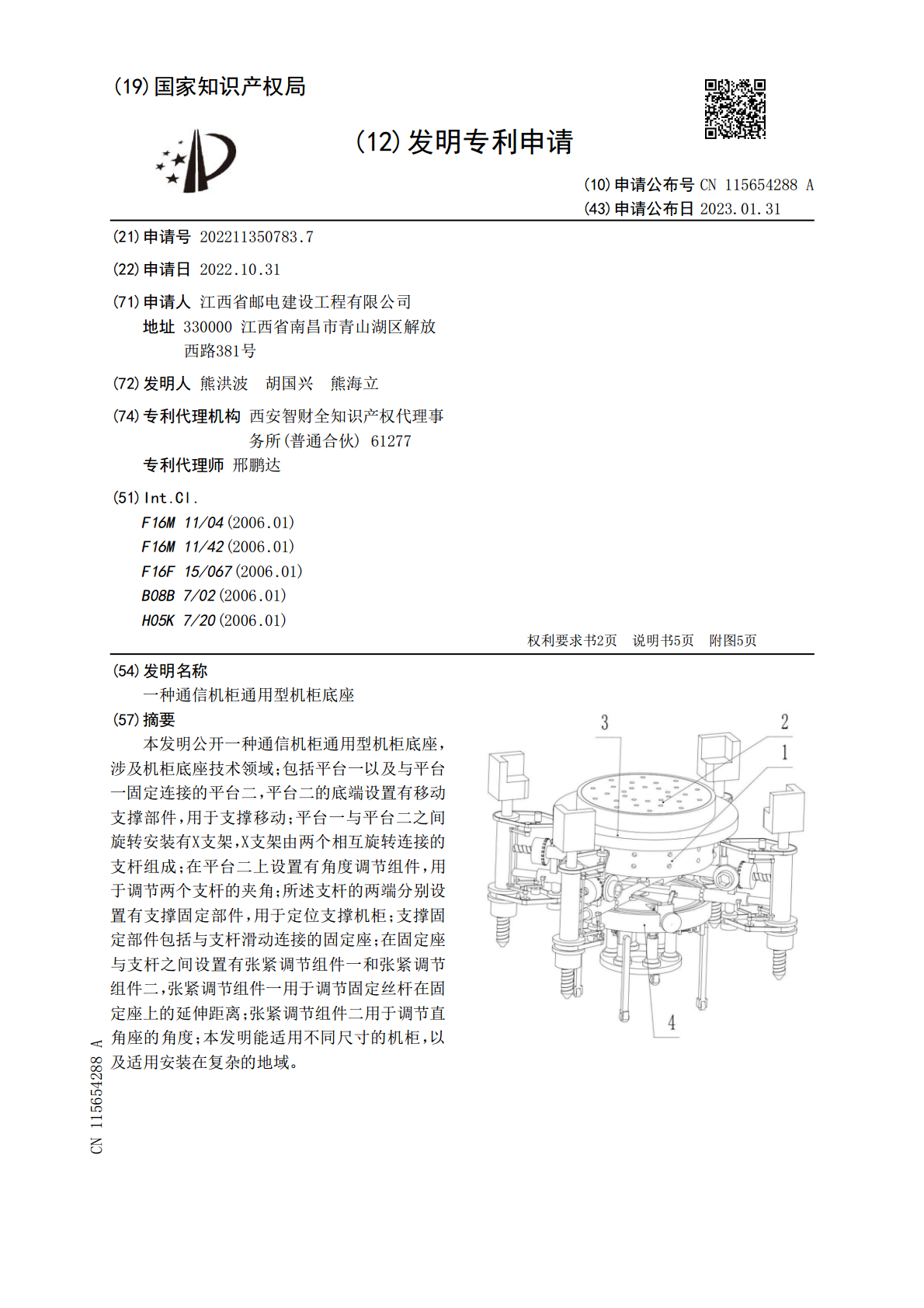

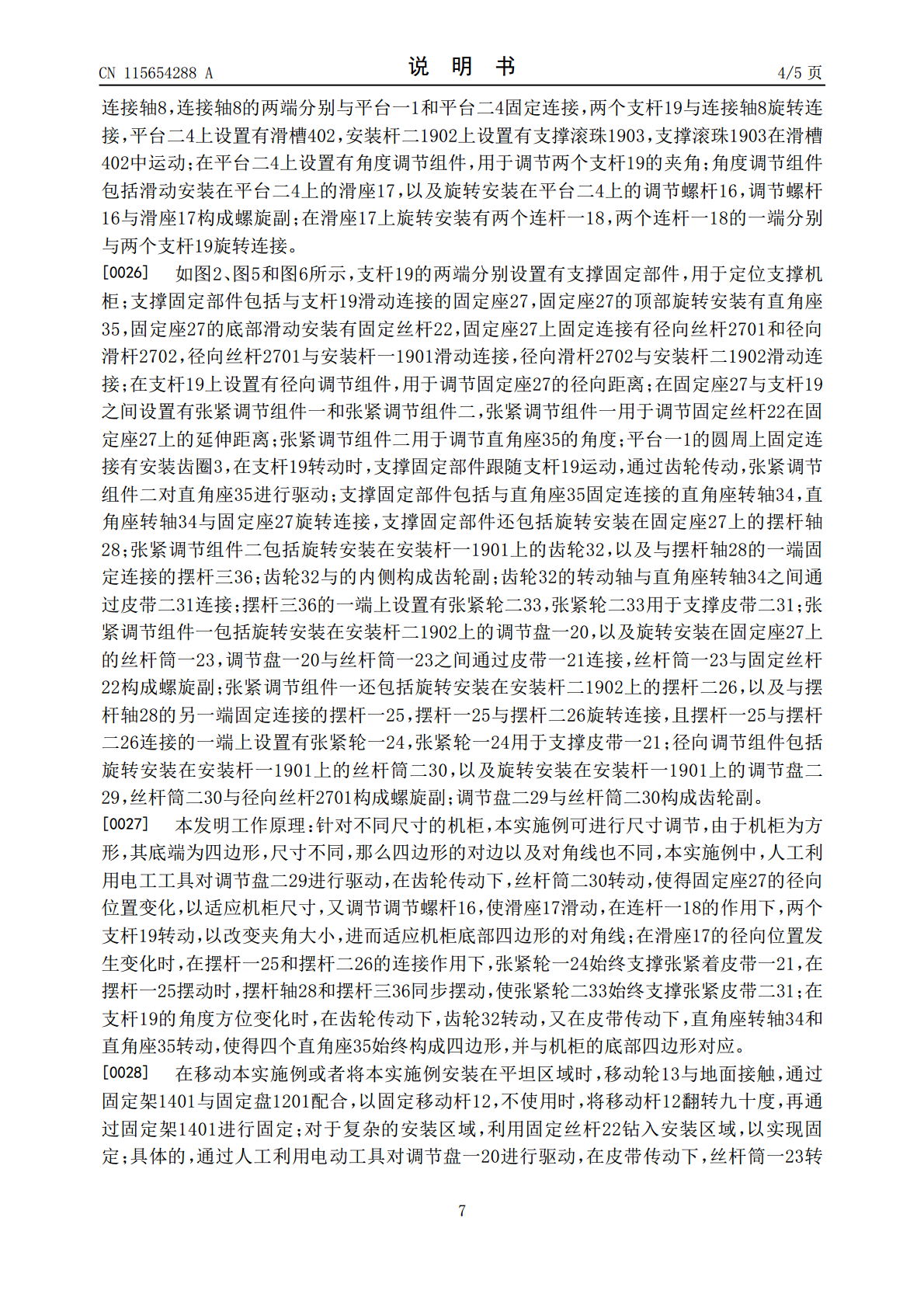

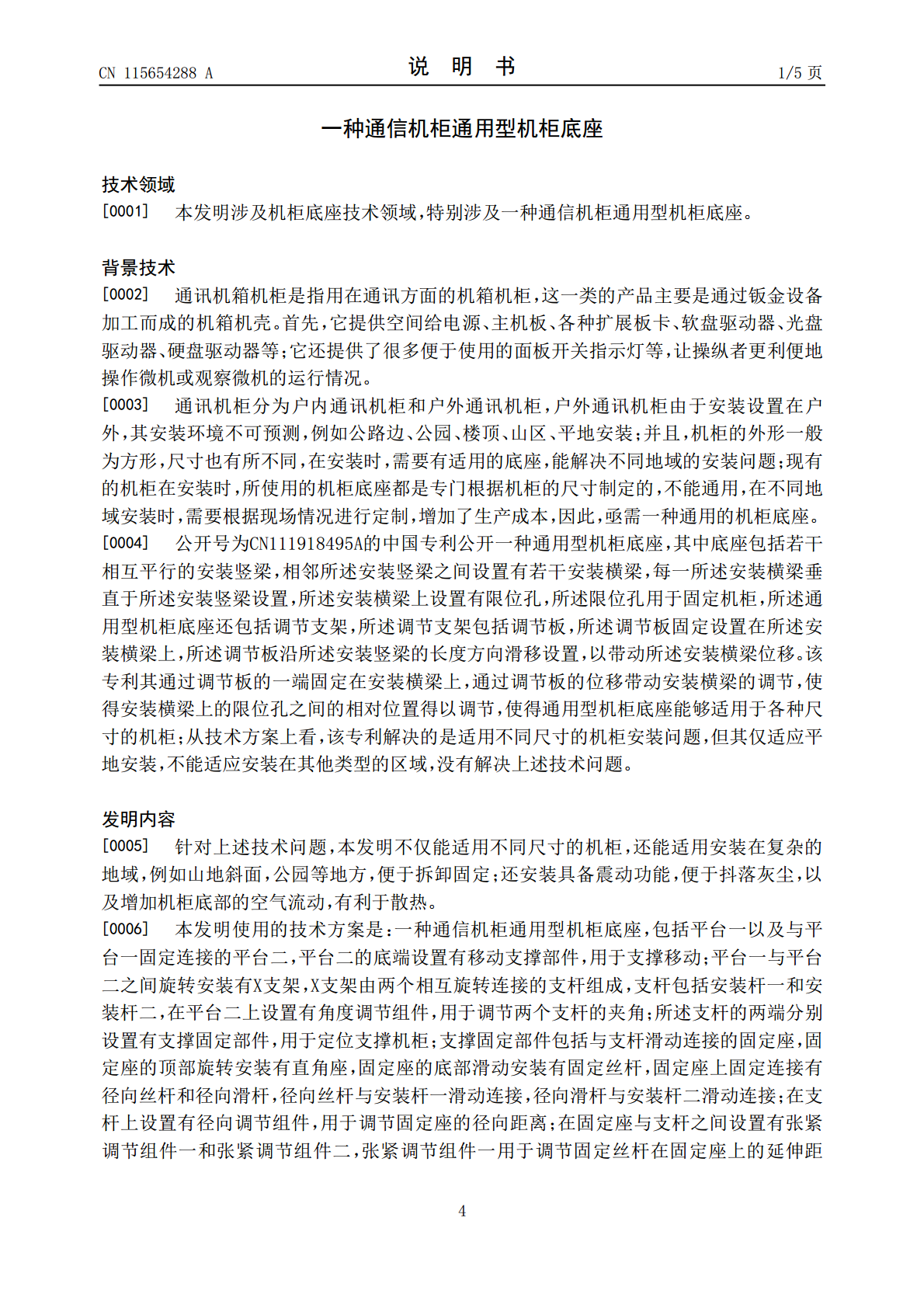

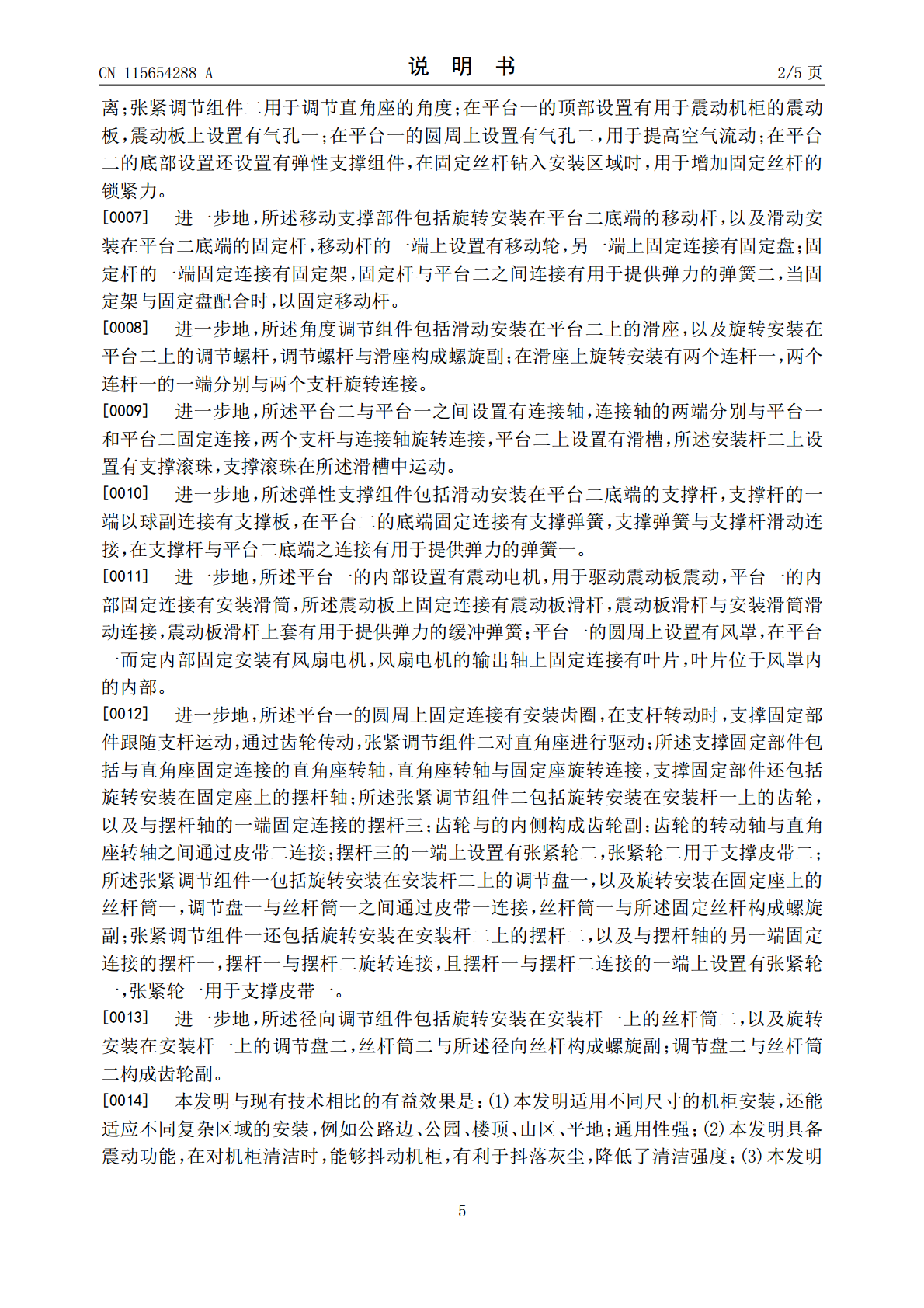

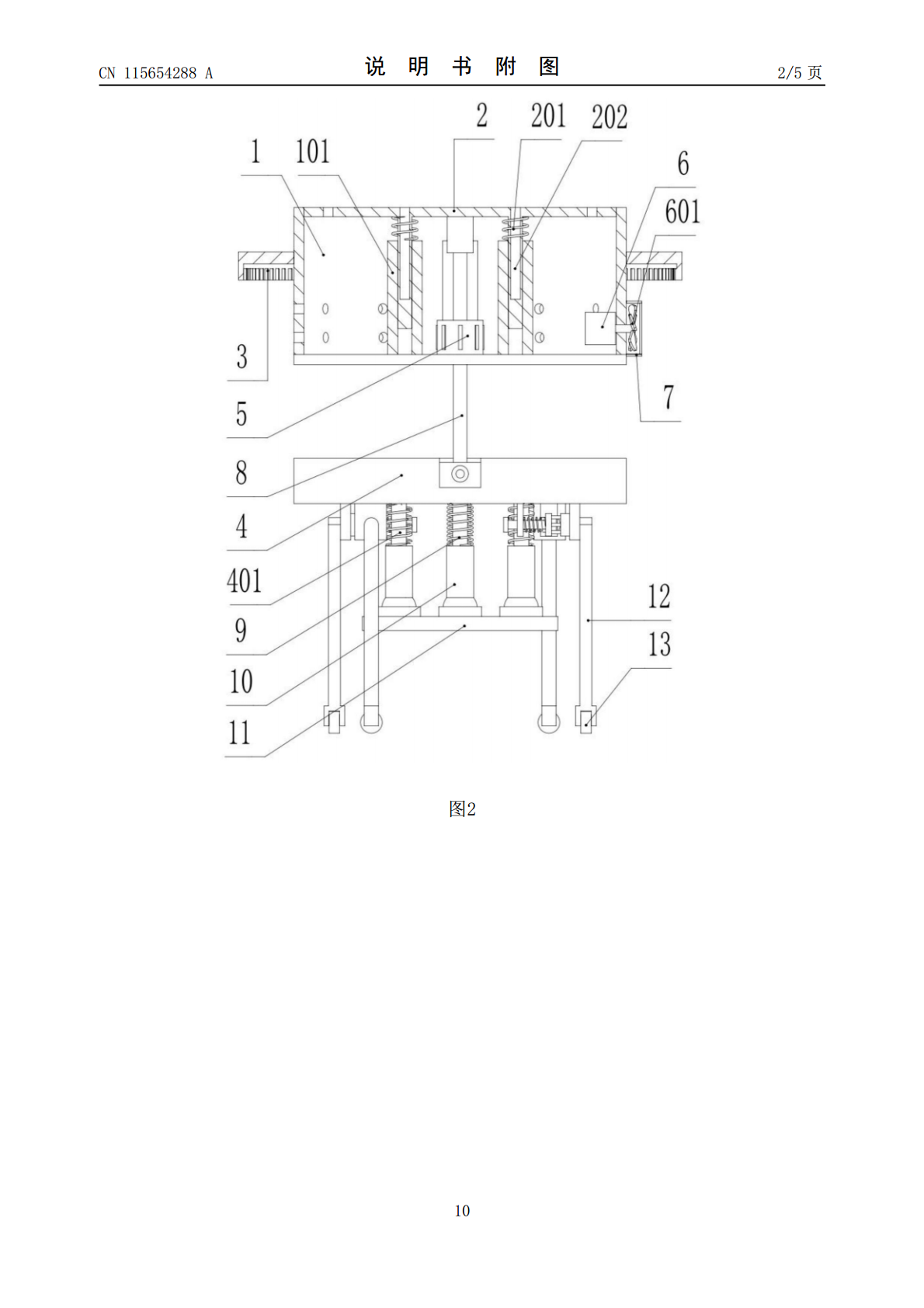

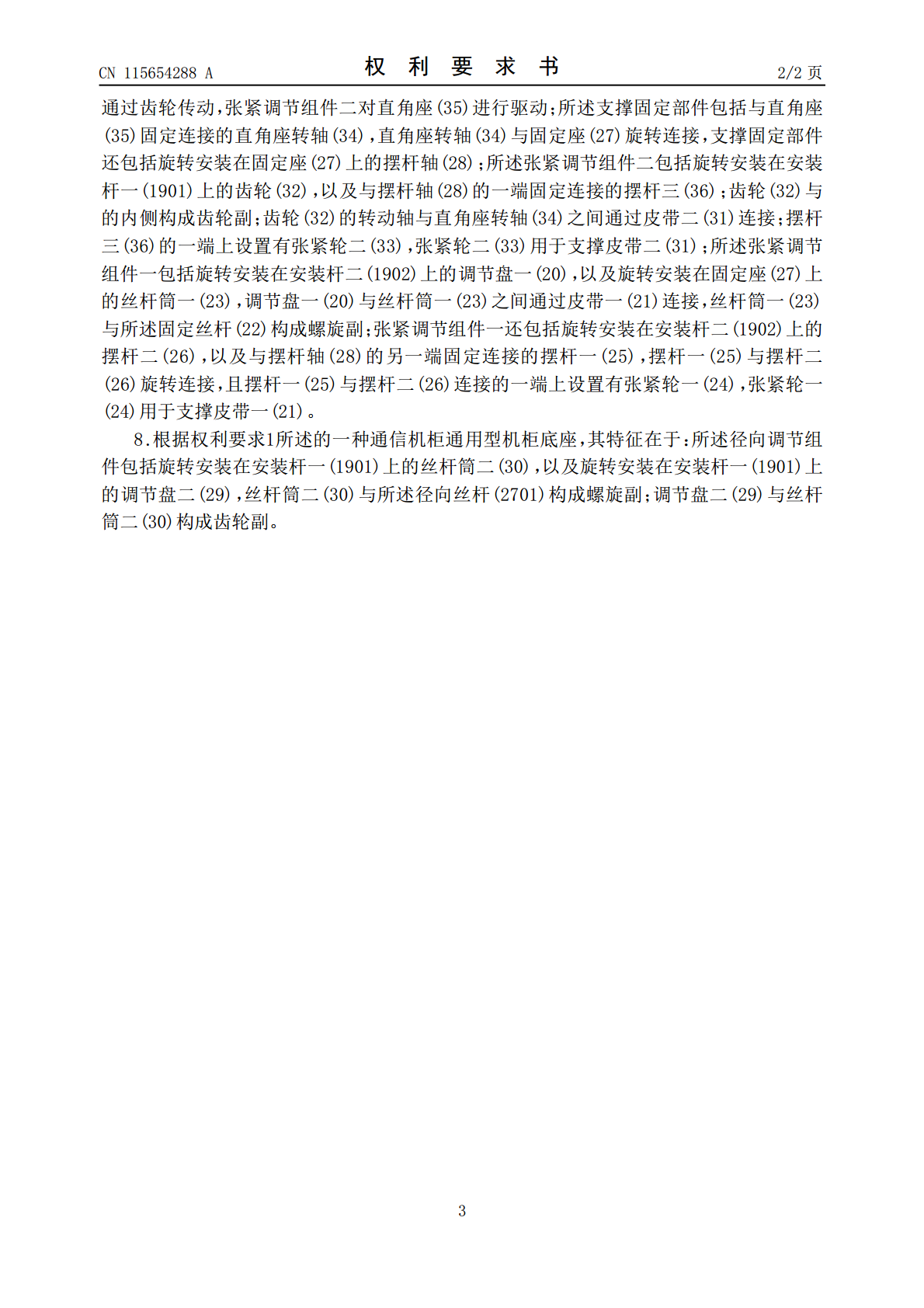

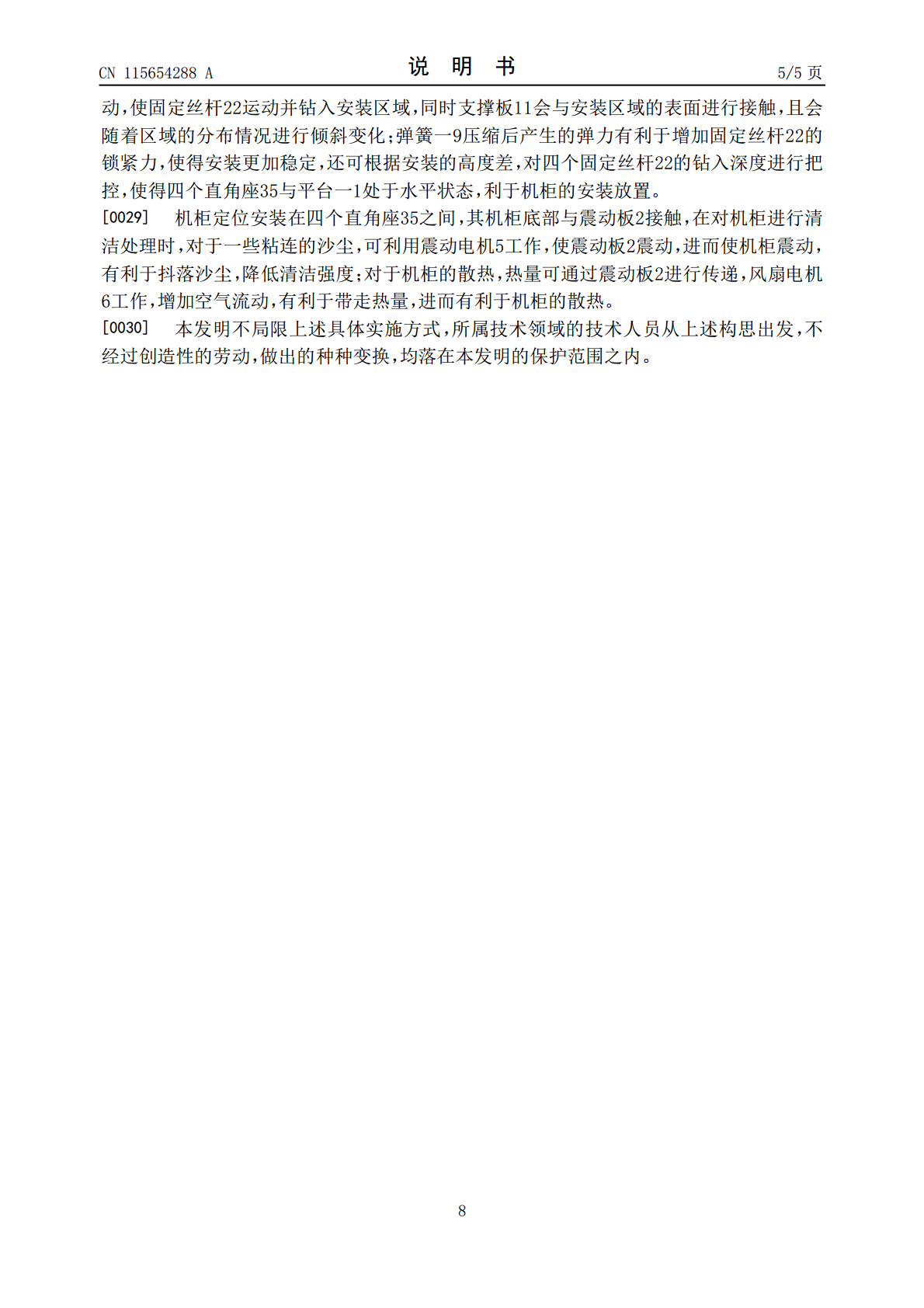

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115654288A(43)申请公布日2023.01.31(21)申请号202211350783.7(22)申请日2022.10.31(71)申请人江西省邮电建设工程有限公司地址330000江西省南昌市青山湖区解放西路381号(72)发明人熊洪波胡国兴熊海立(74)专利代理机构西安智财全知识产权代理事务所(普通合伙)61277专利代理师邢鹏达(51)Int.Cl.F16M11/04(2006.01)F16M11/42(2006.01)F16F15/067(2006.01)B08B7/02(2006.01)H05K7/20(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种通信机柜通用型机柜底座(57)摘要本发明公开一种通信机柜通用型机柜底座，涉及机柜底座技术领域；包括平台一以及与平台一固定连接的平台二，平台二的底端设置有移动支撑部件，用于支撑移动；平台一与平台二之间旋转安装有X支架，X支架由两个相互旋转连接的支杆组成；在平台二上设置有角度调节组件，用于调节两个支杆的夹角；所述支杆的两端分别设置有支撑固定部件，用于定位支撑机柜；支撑固定部件包括与支杆滑动连接的固定座；在固定座与支杆之间设置有张紧调节组件一和张紧调节组件二，张紧调节组件一用于调节固定丝杆在固定座上的延伸距离；张紧调节组件二用于调节直角座的角度；本发明能适用不同尺寸的机柜，以及适用安装在复杂的地域。CN115654288ACN115654288A权利要求书1/2页1.一种通信机柜通用型机柜底座，包括平台一(1)以及与平台一(1)固定连接的平台二(4)，平台二(4)的底端设置有移动支撑部件，用于支撑移动；其特征在于：平台一(1)与平台二(4)之间旋转安装有X支架，X支架由两个相互旋转连接的支杆(19)组成，支杆(19)包括安装杆一(1901)和安装杆二(1902)，在平台二(4)上设置有角度调节组件，用于调节两个支杆(19)的夹角；所述支杆(19)的两端分别设置有支撑固定部件，用于定位支撑机柜；支撑固定部件包括与支杆(19)滑动连接的固定座(27)，固定座(27)的顶部旋转安装有直角座(35)，固定座(27)的底部滑动安装有固定丝杆(22)，固定座(27)上固定连接有径向丝杆(2701)和径向滑杆(2702)，径向丝杆(2701)与安装杆一(1901)滑动连接，径向滑杆(2702)与安装杆二(1902)滑动连接；在支杆(19)上设置有径向调节组件，用于调节固定座(27)的径向距离；在固定座(27)与支杆(19)之间设置有张紧调节组件一和张紧调节组件二，张紧调节组件一用于调节固定丝杆(22)在固定座(27)上的延伸距离；张紧调节组件二用于调节直角座(35)的角度；在平台一(1)的顶部设置有用于震动机柜的震动板(2)，震动板(2)上设置有气孔一；在平台一(1)的圆周上设置有气孔二，用于提高空气流动；在平台二(4)的底部设置还设置有弹性支撑组件，在固定丝杆(22)钻入安装区域时，用于增加固定丝杆(22)的锁紧力。2.根据权利要求1所述的一种通信机柜通用型机柜底座，其特征在于：所述移动支撑部件包括旋转安装在平台二(4)底端的移动杆(12)，以及滑动安装在平台二(4)底端的固定杆(14)，移动杆(12)的一端上设置有移动轮(13)，另一端上固定连接有固定盘(1201)；固定杆(14)的一端固定连接有固定架(1401)，固定杆(14)与平台二(4)之间连接有用于提供弹力的弹簧二(15)，当固定架(1401)与固定盘(1201)配合时，以固定移动杆(12)。3.根据权利要求1所述的一种通信机柜通用型机柜底座，其特征在于：所述角度调节组件包括滑动安装在平台二(4)上的滑座(17)，以及旋转安装在平台二(4)上的调节螺杆(16)，调节螺杆(16)与滑座(17)构成螺旋副；在滑座(17)上旋转安装有两个连杆一(18)，两个连杆一(18)的一端分别与两个支杆(19)旋转连接。4.根据权利要求3所述的一种通信机柜通用型机柜底座，其特征在于：所述平台二(4)与平台一(1)之间设置有连接轴(8)，连接轴(8)的两端分别与平台一(1)和平台二(4)固定连接，两个支杆(19)与连接轴(8)旋转连接，平台二(4)上设置有滑槽(402)，所述安装杆二(1902)上设置有支撑滚珠(1903)，支撑滚珠(1903)在所述滑槽(402)中运动。5.根据权利要求1所述的一种通信机柜通用型机柜底座，其特征在于：所述弹性支撑组件包括滑动安装在平台二(4)底端的支撑杆(10)，支撑杆(10)的一端以球副连接有支撑板(11)，在平台二(4)的底端固定连接有支撑弹簧(401)，支撑弹簧(401)与支撑杆(10)滑动连接，在支撑杆(10)与平
