一种转塔式集流盘上料装置.pdf
2023-06-03
10金币
1.3MB
17页
代瑶****zy
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共17页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

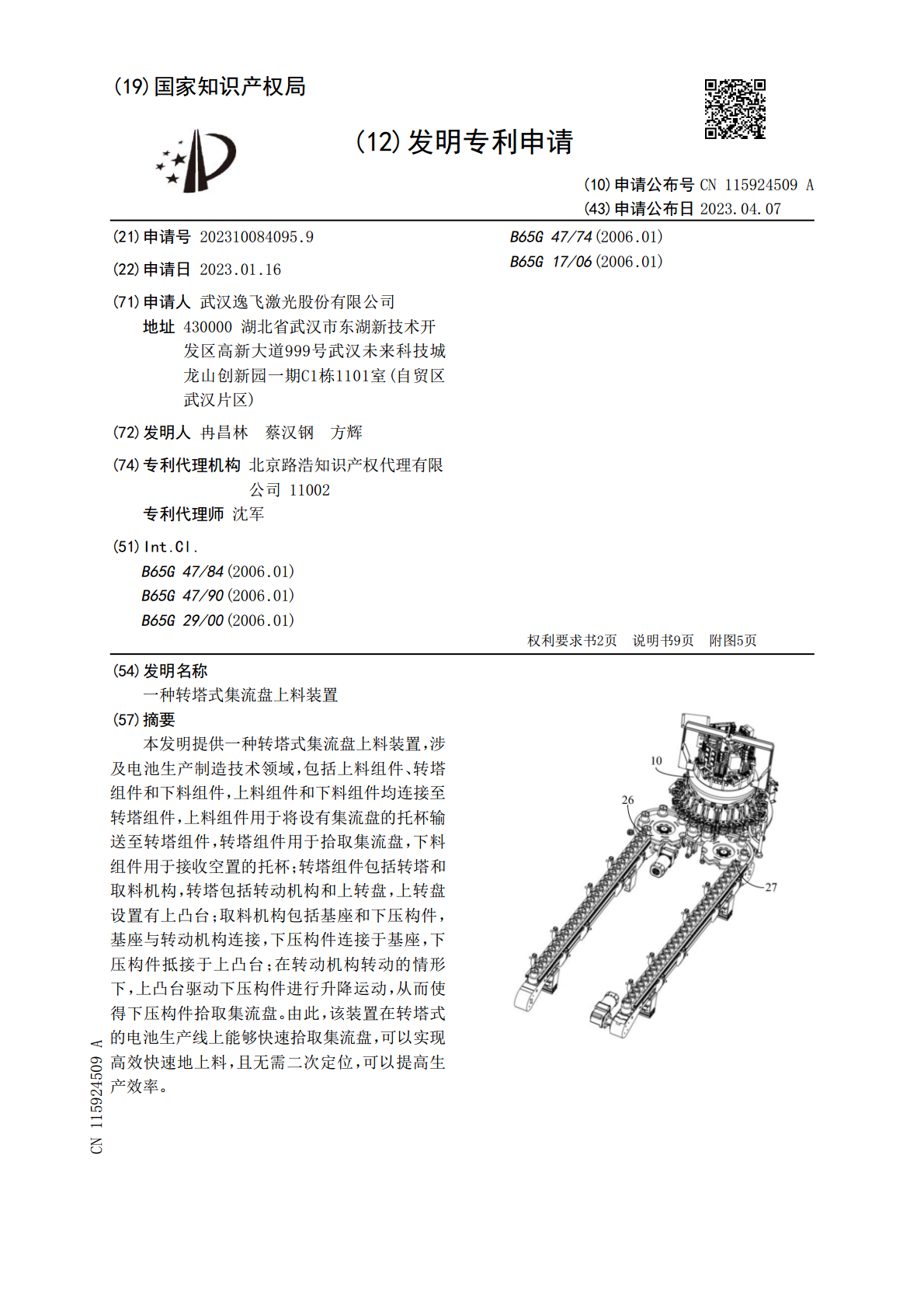

一种转塔式集流盘上料装置.pdf
本发明提供一种转塔式集流盘上料装置，涉及电池生产制造技术领域，包括上料组件、转塔组件和下料组件，上料组件和下料组件均连接至转塔组件，上料组件用于将设有集流盘的托杯输送至转塔组件，转塔组件用于拾取集流盘，下料组件用于接收空置的托杯；转塔组件包括转塔和取料机构，转塔包括转动机构和上转盘，上转盘设置有上凸台；取料机构包括基座和下压构件，基座与转动机构连接，下压构件连接于基座，下压构件抵接于上凸台；在转动机构转动的情形下，上凸台驱动下压构件进行升降运动，从而使得下压构件拾取集流盘。由此，该装置在转塔式的电池生产线
2023-06-03
10
1.3MB

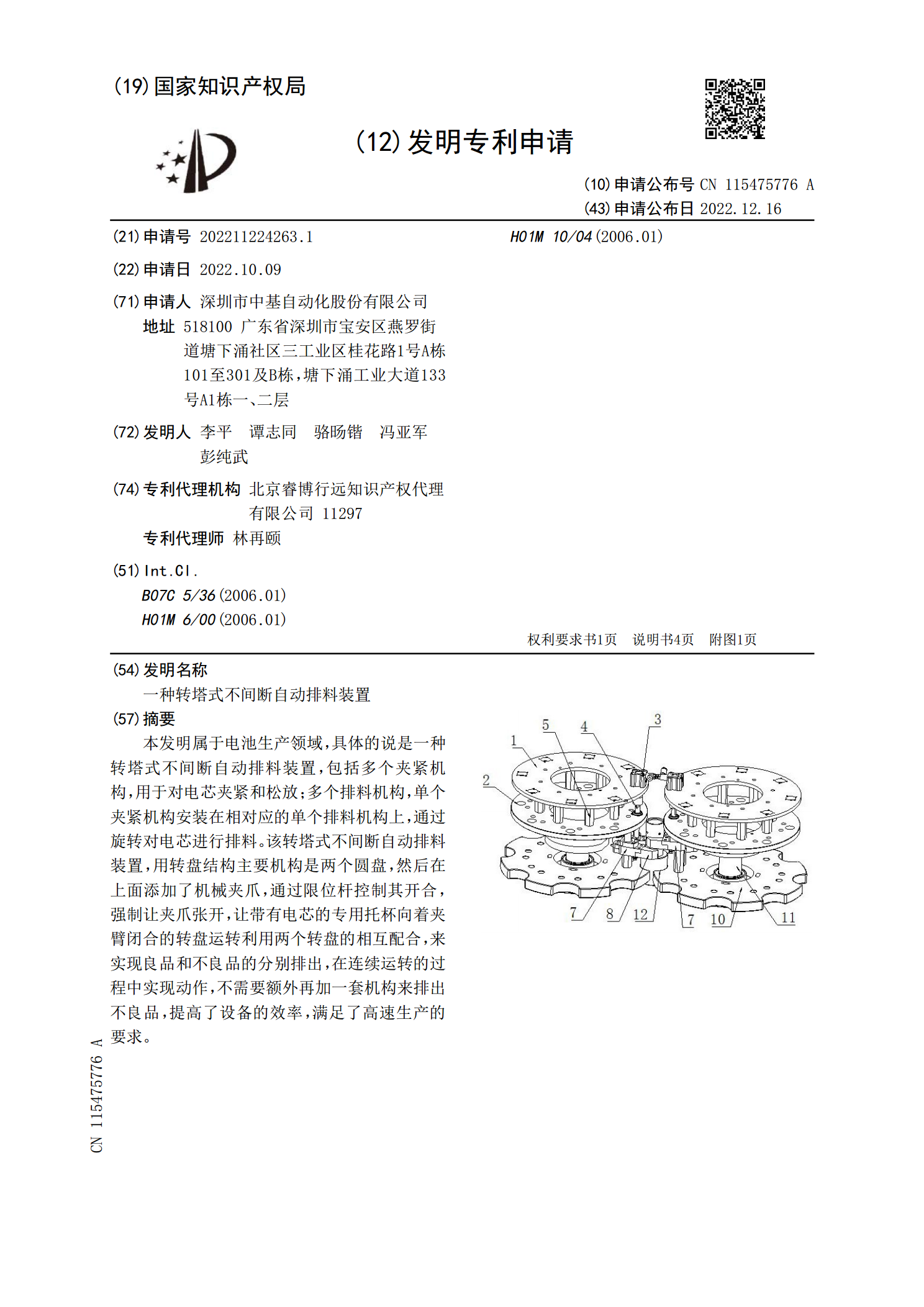

一种转塔式不间断自动排料装置.pdf
