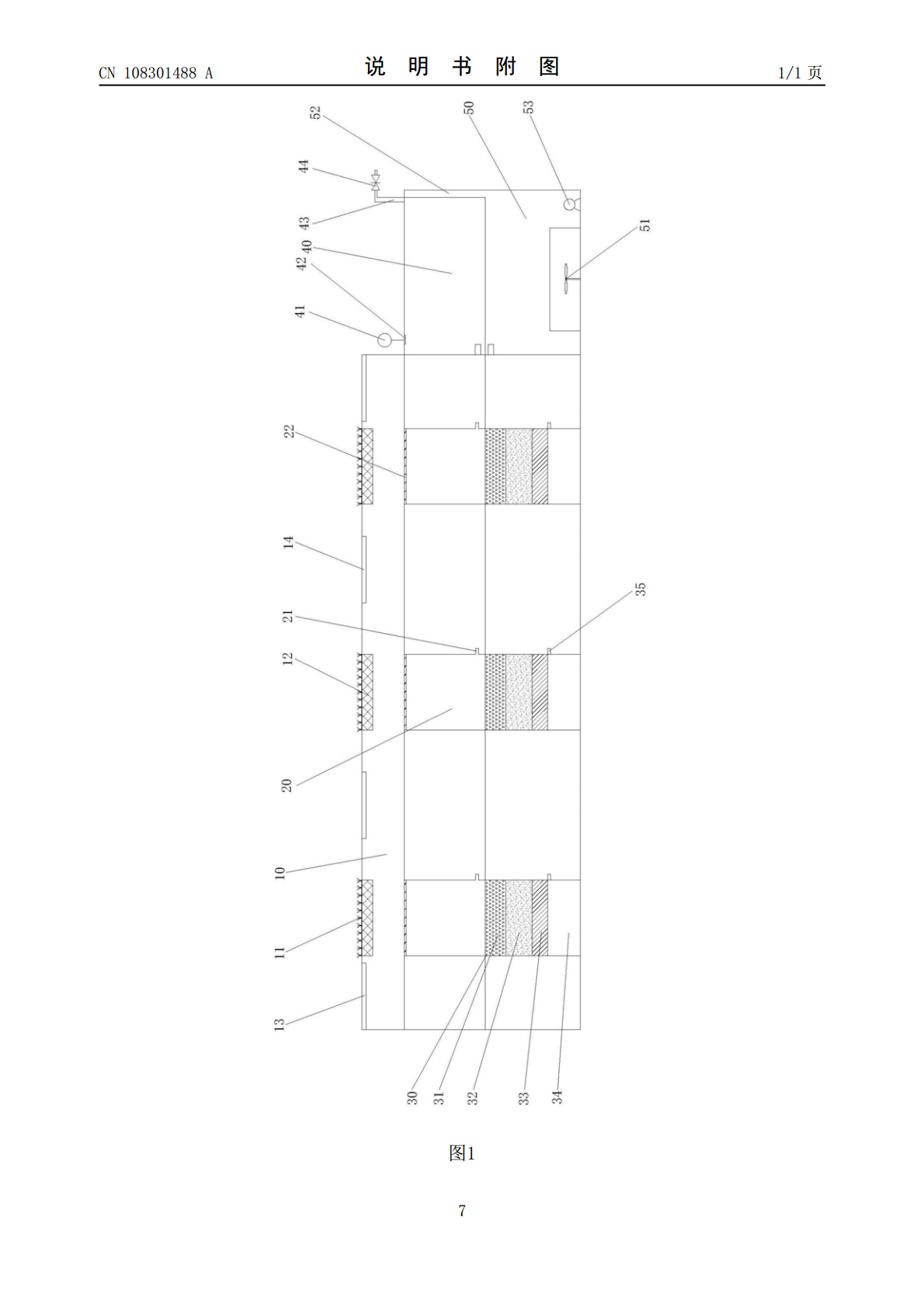

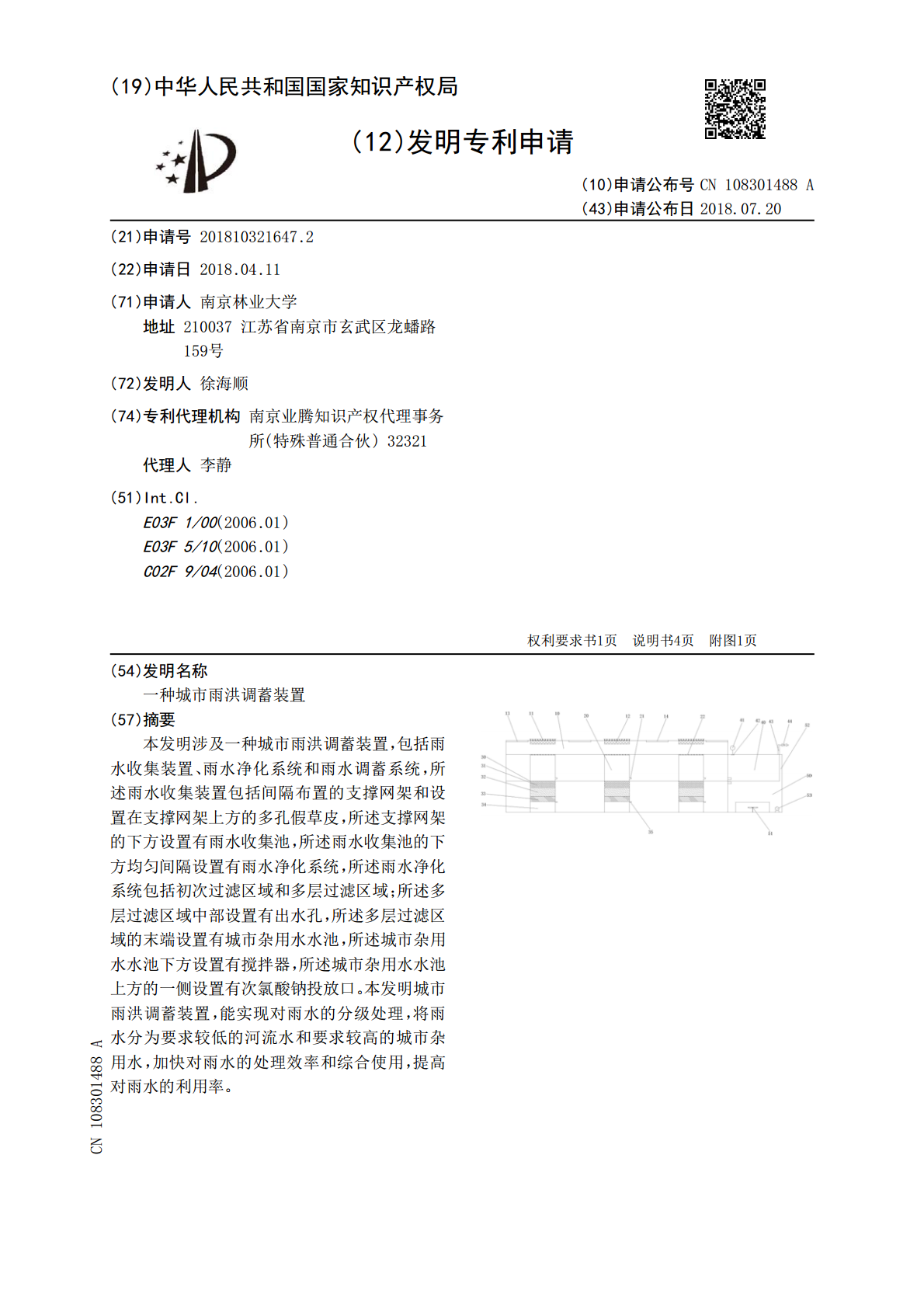

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108301488A(43)申请公布日2018.07.20(21)申请号201810321647.2(22)申请日2018.04.11(71)申请人南京林业大学地址210037江苏省南京市玄武区龙蟠路159号(72)发明人徐海顺(74)专利代理机构南京业腾知识产权代理事务所(特殊普通合伙)32321代理人李静(51)Int.Cl.E03F1/00(2006.01)E03F5/10(2006.01)C02F9/04(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种城市雨洪调蓄装置(57)摘要本发明涉及一种城市雨洪调蓄装置，包括雨水收集装置、雨水净化系统和雨水调蓄系统，所述雨水收集装置包括间隔布置的支撑网架和设置在支撑网架上方的多孔假草皮，所述支撑网架的下方设置有雨水收集池，所述雨水收集池的下方均匀间隔设置有雨水净化系统，所述雨水净化系统包括初次过滤区域和多层过滤区域；所述多层过滤区域中部设置有出水孔，所述多层过滤区域的末端设置有城市杂用水水池，所述城市杂用水水池下方设置有搅拌器，所述城市杂用水水池上方的一侧设置有次氯酸钠投放口。本发明城市雨洪调蓄装置，能实现对雨水的分级处理，将雨水分为要求较低的河流水和要求较高的城市杂用水，加快对雨水的处理效率和综合使用，提高对雨水的利用率。CN108301488ACN108301488A权利要求书1/1页1.一种城市雨洪调蓄装置，包括雨水收集装置、雨水净化系统和雨水调蓄系统，其特征在于：所述雨水收集装置包括间隔布置的支撑网架(12)和设置在支撑网架(12)上方的多孔假草皮(11)，所述支撑网架(12)的下方设置有雨水收集池(10)，所述雨水收集池(10)的下方均匀间隔设置有雨水净化系统，所述雨水净化系统包括初次过滤区域(20)和多层过滤区域(30)，所述初次过滤区域(20)的上方设置有粗过滤拦截网(22)，所述初次过滤区域(20)的下部设置有流水孔(21)，所述初次过滤区域(20)的末端设置河流水水池(40)；所述多层过滤区域(30)中部设置有出水孔(35)，所述多层过滤区域(30)的末端设置有城市杂用水水池(50)，所述城市杂用水水池(50)下方设置有搅拌器(51)，所述城市杂用水水池(50)上方的一侧设置有次氯酸钠投放口(52)，所述城市杂用水水池(50)内还设置有提升水泵(53)。2.根据权利要求1所述的城市雨洪调蓄装置，其特征在于：所述多层过滤区域(30)包括从上到下依次布置的碎石沙土层(31)、有机物过滤层(32)和活性炭过滤层(33)，所述活性炭过滤层(33)下方为蓄水池(34)，所述蓄水池(34)的上方设置有出水孔(35)。3.根据权利要求2所述的城市雨洪调蓄装置，其特征在于：所述有机物过滤层包括以下重量份的原料：石英砂35～45份、硅酸钠15～18份、沸石8～12份、碳纤维11～15份、硅藻土10份、催化剂0.5份、交联剂0.6～0.7份、稳定剂0.5份。4.根据权利要求3所述城市雨洪调蓄装置，其特征在于，所述有机物过滤层的制备方法包括如下步骤：步骤(1)，将去上述重量份石英砂、硅酸钠、沸石、硅藻土浸泡在纯水中，清洗附着的污染物，之后将上述混合材料烘干，烘干至含水量≤1.5％；步骤(2)，将烘干后的混合材料与碳纤维放入粉碎机中进行粉碎混合，并过120目筛，得到混合粉末待用；步骤(3)，将步骤(2)制得的混合粉末与催化剂、交联剂和稳定剂混合均匀，即得到有机物过滤层。5.根据权利要求3所述的城市雨洪调蓄装置，其特征在于：所述催化剂为异辛酸亚锡或辛酸亚锡中的一种；交联剂为过氧化二异丙苯；稳定剂为有机锡稳定剂。6.根据权利要求1所述的城市雨洪调蓄装置，其特征在于：所述河流水水池(40)上方还设置有水质检测仪(41)，所述水质检测仪(41)下方的河流水水池(40)上设置有取样口(42)；所述河流水水池(40)的上方还设置有流水管道(43)，所述流水管道(43)处还设置有截止阀(44)。7.根据权利要求1所述的城市雨洪调蓄装置，其特征在于：所述城市雨洪调蓄装置上方间隔设置有检修口，所述初次过滤区域(20)的两端部均分别设置有第一检修口(13)，所述初次过滤区域(20)的中间部分分别设置有第二检修口(14)，所述第一检修口(13)的孔径大于所述第二检修口(14)的孔径。2CN108301488A说明书1/4页一种城市雨洪调蓄装置技术领域[0001]本发明涉及给水排水技术领域，具体涉及一种城市雨洪调蓄装置。背景技术[0002]随着我国城市化进程的不断加快，城市发生内涝灾害的频率不断上升，随之带来的灾害损失也在不断增长。造成城市水灾的因素包括以下几个方面：一是都市化效应使得汇流产生的过程发生了变化，
