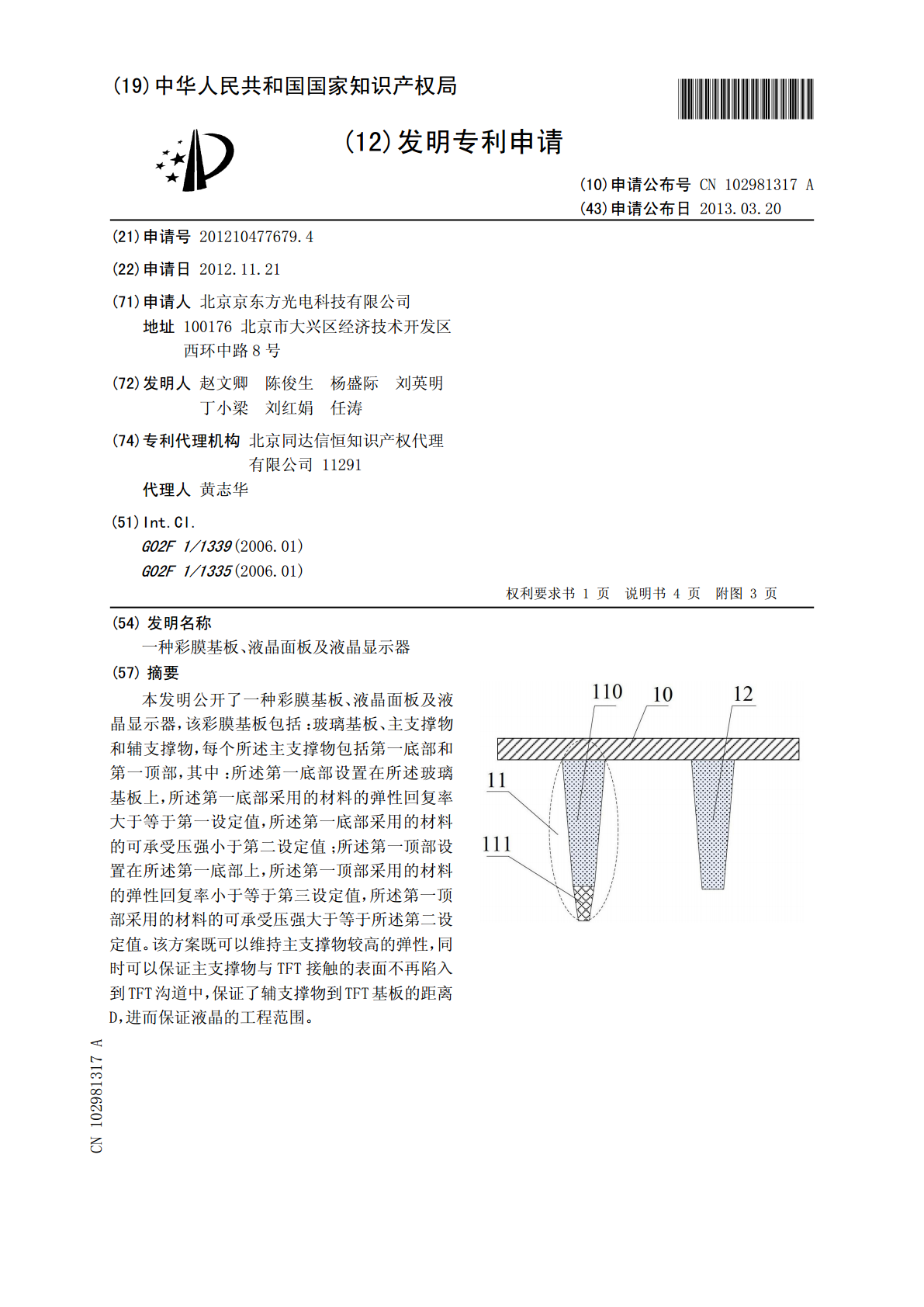

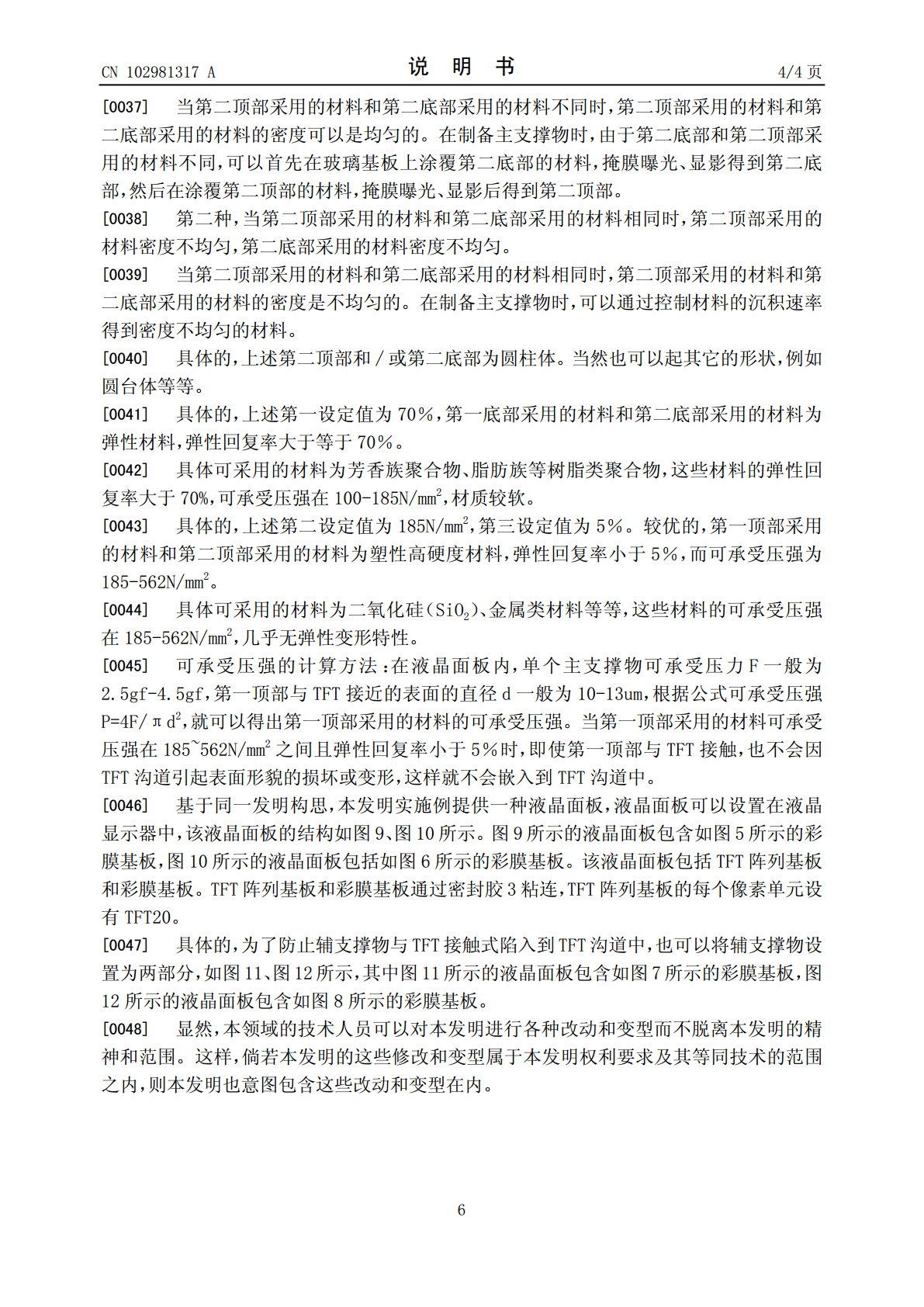

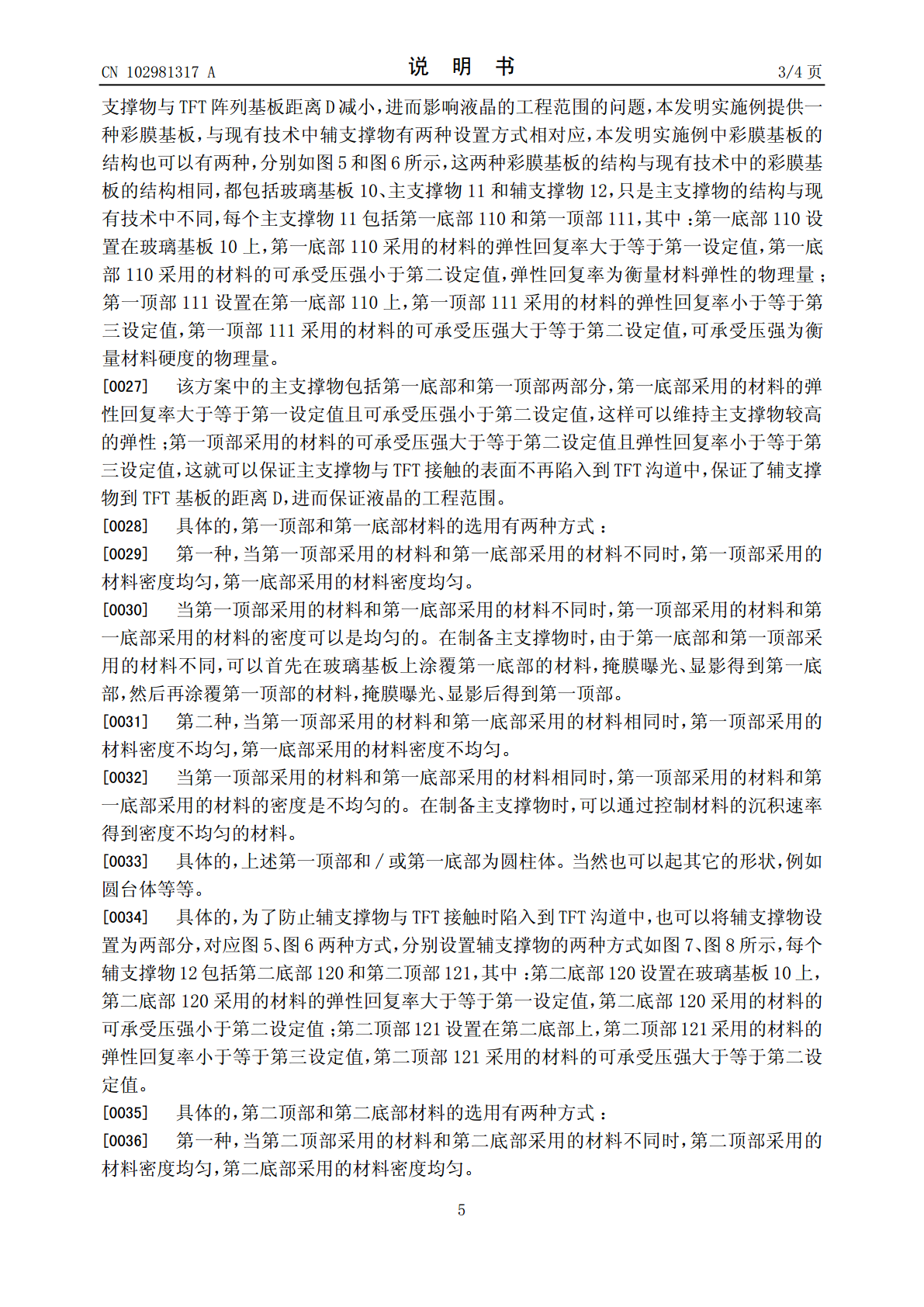

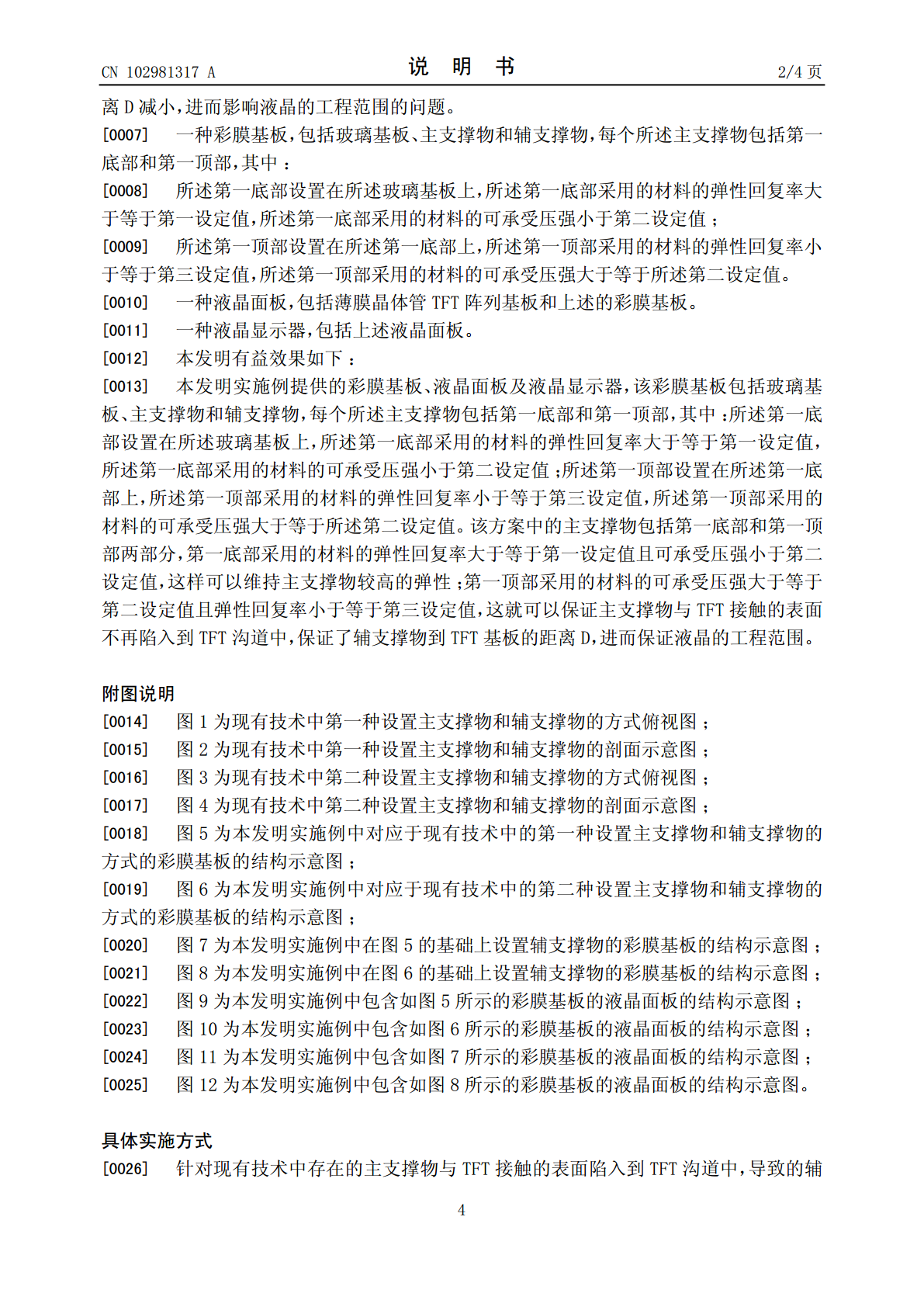

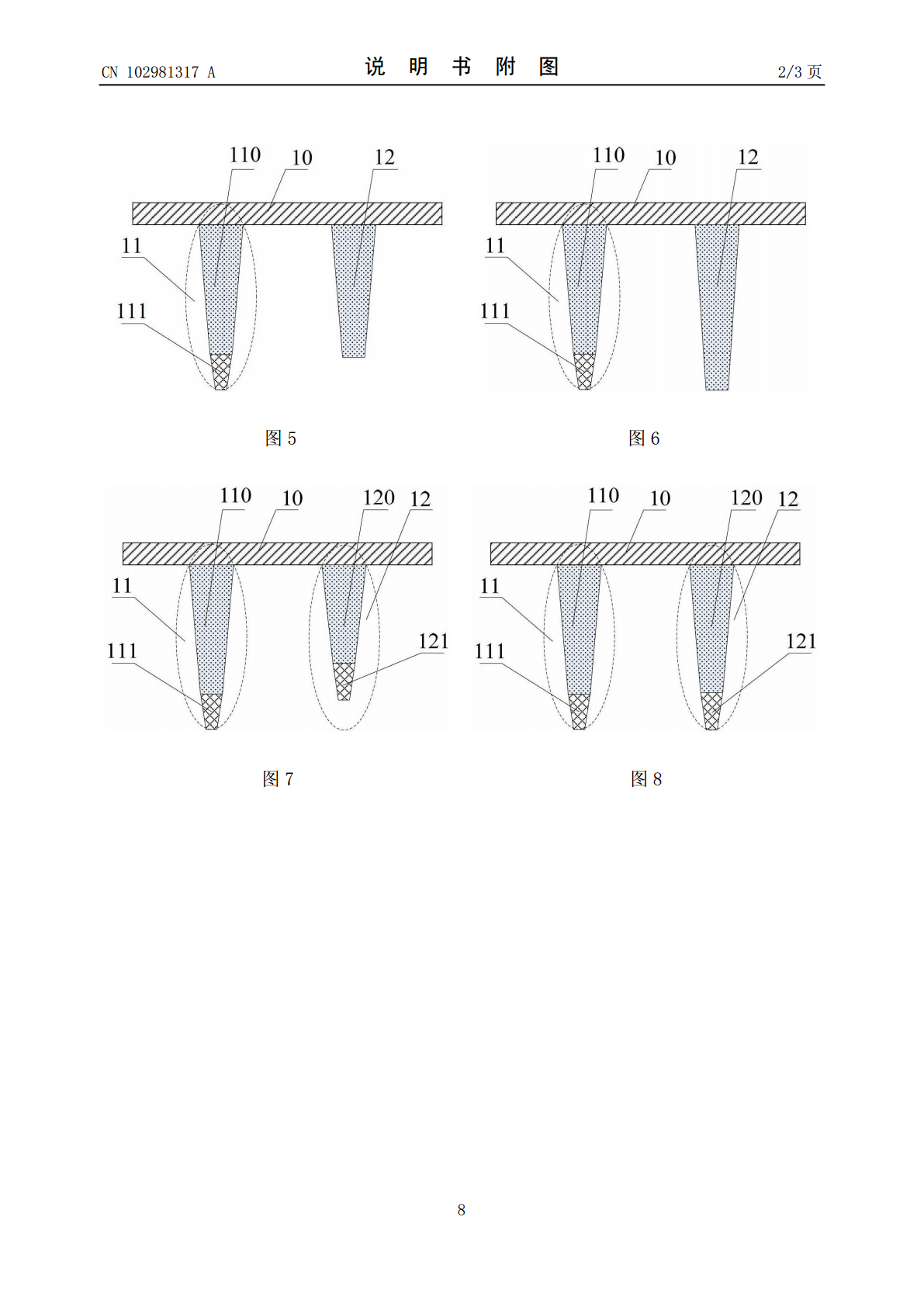

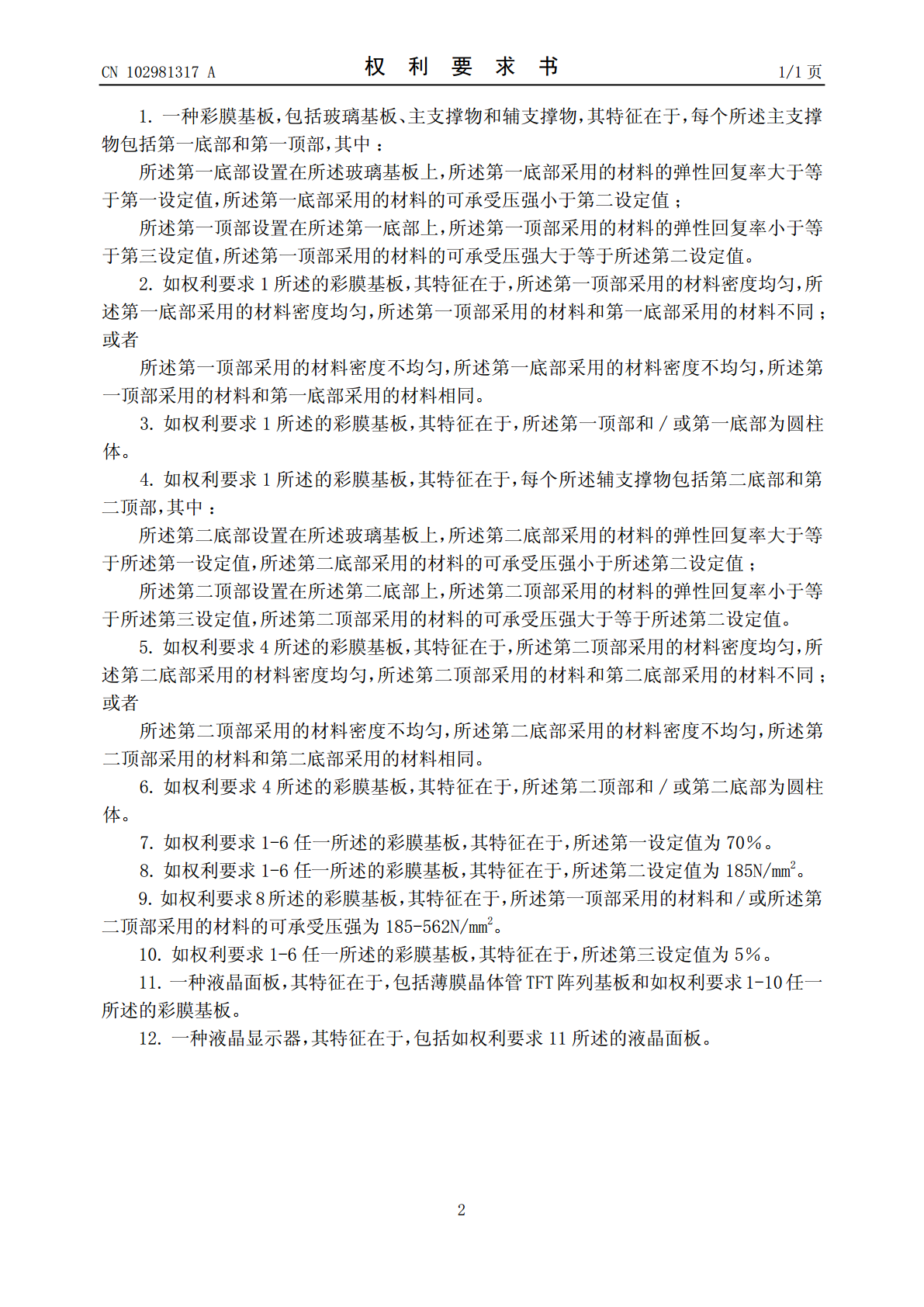

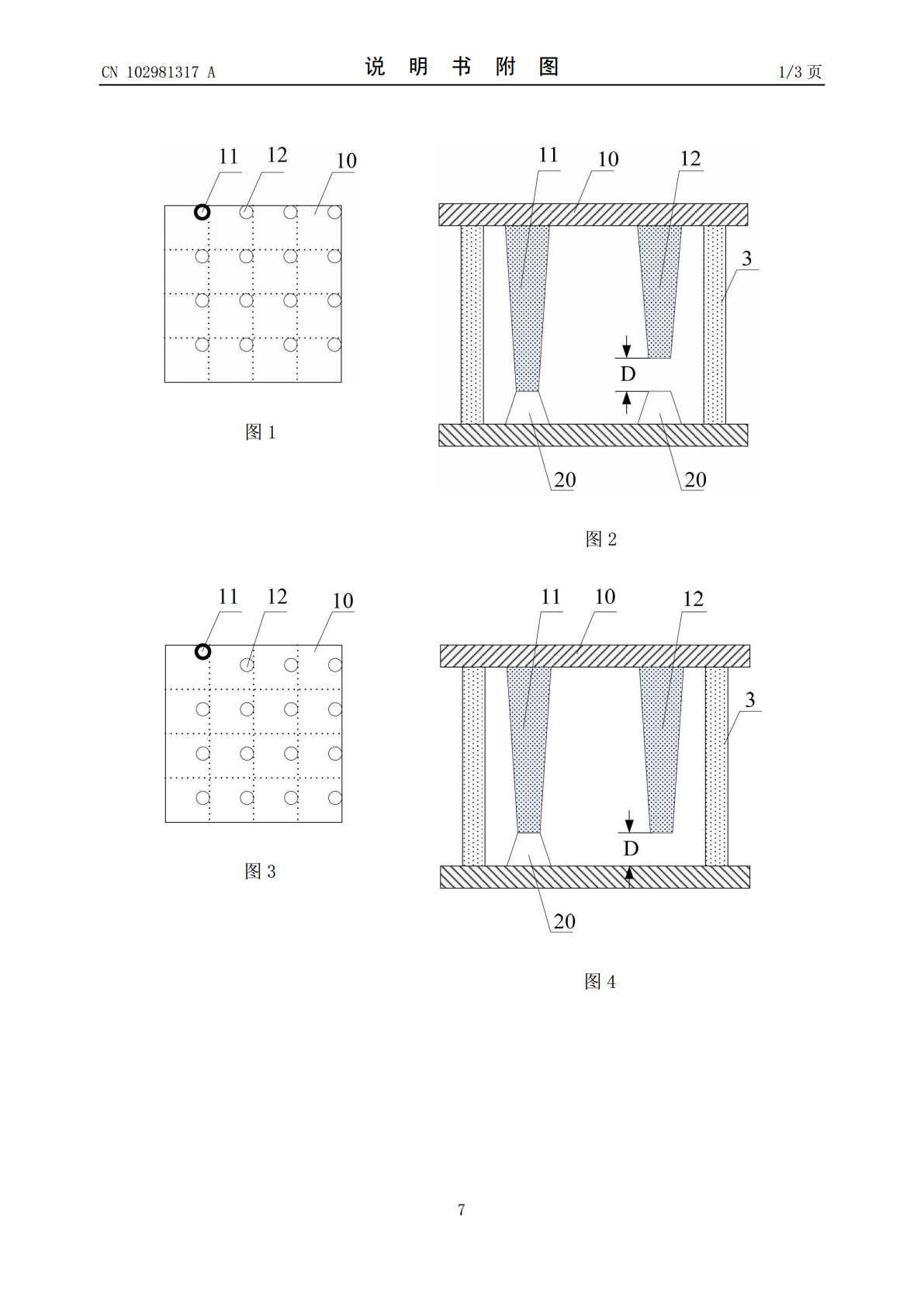

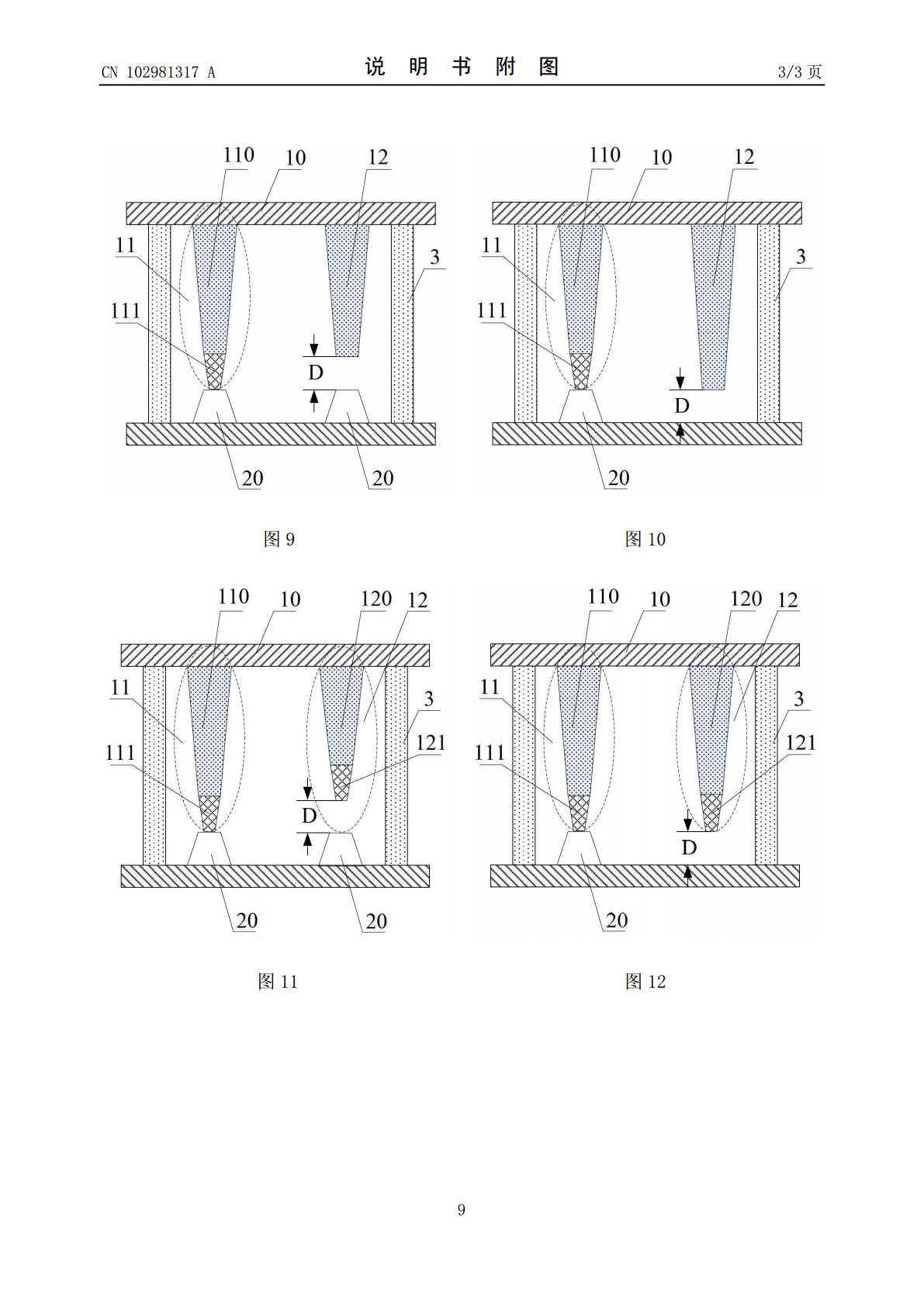

(19)中华人民共和国国家知识产权局*CN102981317A*(12)发明专利申请(10)申请公布号CN102981317A(43)申请公布日2013.03.20(21)申请号201210477679.4(22)申请日2012.11.21(71)申请人北京京东方光电科技有限公司地址100176北京市大兴区经济技术开发区西环中路8号(72)发明人赵文卿陈俊生杨盛际刘英明丁小梁刘红娟任涛(74)专利代理机构北京同达信恒知识产权代理有限公司11291代理人黄志华(51)Int.Cl.G02F1/1339(2006.01)G02F1/1335(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图33页(54)发明名称一种彩膜基板、液晶面板及液晶显示器(57)摘要本发明公开了一种彩膜基板、液晶面板及液晶显示器，该彩膜基板包括：玻璃基板、主支撑物和辅支撑物，每个所述主支撑物包括第一底部和第一顶部，其中：所述第一底部设置在所述玻璃基板上，所述第一底部采用的材料的弹性回复率大于等于第一设定值，所述第一底部采用的材料的可承受压强小于第二设定值；所述第一顶部设置在所述第一底部上，所述第一顶部采用的材料的弹性回复率小于等于第三设定值，所述第一顶部采用的材料的可承受压强大于等于所述第二设定值。该方案既可以维持主支撑物较高的弹性，同时可以保证主支撑物与TFT接触的表面不再陷入到TFT沟道中，保证了辅支撑物到TFT基板的距离D，进而保证液晶的工程范围。CN1029837ACN102981317A权利要求书1/1页1.一种彩膜基板，包括玻璃基板、主支撑物和辅支撑物，其特征在于，每个所述主支撑物包括第一底部和第一顶部，其中：所述第一底部设置在所述玻璃基板上，所述第一底部采用的材料的弹性回复率大于等于第一设定值，所述第一底部采用的材料的可承受压强小于第二设定值；所述第一顶部设置在所述第一底部上，所述第一顶部采用的材料的弹性回复率小于等于第三设定值，所述第一顶部采用的材料的可承受压强大于等于所述第二设定值。2.如权利要求1所述的彩膜基板，其特征在于，所述第一顶部采用的材料密度均匀，所述第一底部采用的材料密度均匀，所述第一顶部采用的材料和第一底部采用的材料不同；或者所述第一顶部采用的材料密度不均匀，所述第一底部采用的材料密度不均匀，所述第一顶部采用的材料和第一底部采用的材料相同。3.如权利要求1所述的彩膜基板，其特征在于，所述第一顶部和/或第一底部为圆柱体。4.如权利要求1所述的彩膜基板，其特征在于，每个所述辅支撑物包括第二底部和第二顶部，其中：所述第二底部设置在所述玻璃基板上，所述第二底部采用的材料的弹性回复率大于等于所述第一设定值，所述第二底部采用的材料的可承受压强小于所述第二设定值；所述第二顶部设置在所述第二底部上，所述第二顶部采用的材料的弹性回复率小于等于所述第三设定值，所述第二顶部采用的材料的可承受压强大于等于所述第二设定值。5.如权利要求4所述的彩膜基板，其特征在于，所述第二顶部采用的材料密度均匀，所述第二底部采用的材料密度均匀，所述第二顶部采用的材料和第二底部采用的材料不同；或者所述第二顶部采用的材料密度不均匀，所述第二底部采用的材料密度不均匀，所述第二顶部采用的材料和第二底部采用的材料相同。6.如权利要求4所述的彩膜基板，其特征在于，所述第二顶部和/或第二底部为圆柱体。7.如权利要求1-6任一所述的彩膜基板，其特征在于，所述第一设定值为70％。8.如权利要求1-6任一所述的彩膜基板，其特征在于，所述第二设定值为185N/mm2。9.如权利要求8所述的彩膜基板，其特征在于，所述第一顶部采用的材料和/或所述第二顶部采用的材料的可承受压强为185-562N/mm2。10.如权利要求1-6任一所述的彩膜基板，其特征在于，所述第三设定值为5％。11.一种液晶面板，其特征在于，包括薄膜晶体管TFT阵列基板和如权利要求1-10任一所述的彩膜基板。12.一种液晶显示器，其特征在于，包括如权利要求11所述的液晶面板。2CN102981317A说明书1/4页一种彩膜基板、液晶面板及液晶显示器技术领域[0001]本发明涉及液晶显示技术领域，尤指一种彩膜基板、液晶面板及液晶显示器。背景技术[0002]液晶面板的对盒过程为：在薄膜晶体管（ThinFilmTransistor，TFT）阵列基板或彩膜基板边缘涂覆密封胶，并滴注适量的液晶后，将二者对盒就可以得到液晶面板，液晶面板的厚度是靠液晶和支撑物共同实现的。[0003]上述支撑物一般设置在彩膜基板上，包括主支撑物和辅支撑物两类，主支撑物和辅支撑物都采用弹性大且硬度低的材料制成，采用的材料的弹性回复率≥70％，弹性回复率为弹性变形量与总变形量的比值，可以衡量材料的弹性；采用的材料的可承受压强为100-18
