建筑用块状材料的倒运装置、倒运方法及倒运装置的制作方法.pdf

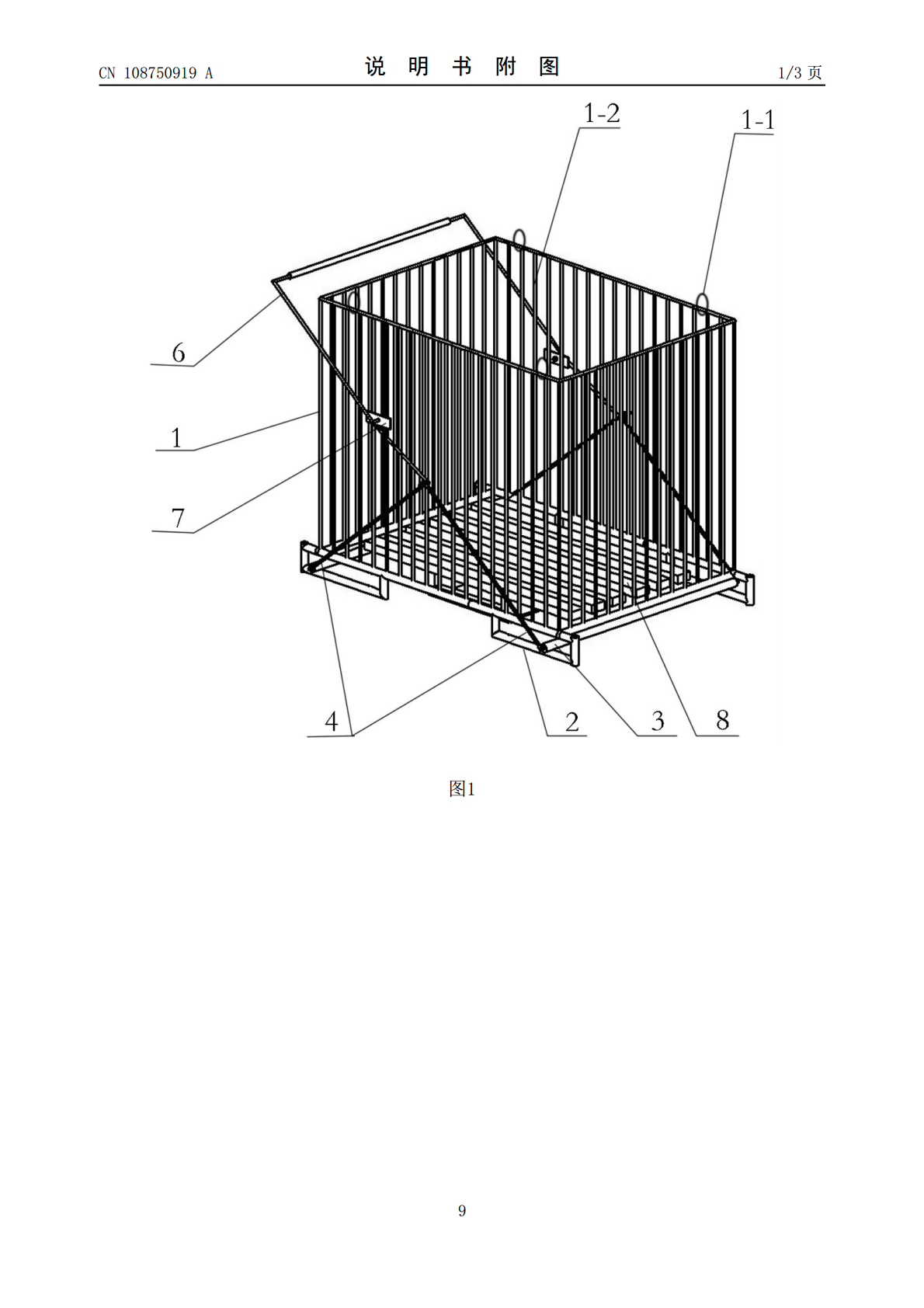

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108750919A(43)申请公布日2018.11.06(21)申请号201810916315.9(22)申请日2018.08.13(71)申请人河北建工集团有限责任公司地址050051河北省石家庄市新华区友谊北大街146号(72)发明人王玉龙张克程跃远陈靖张献飞陈照娜张敬业胡少波刘向阳张浩刘浩(74)专利代理机构石家庄国域专利商标事务所有限公司13112代理人胡澎(51)Int.Cl.B66C1/22(2006.01)权利要求书2页说明书5页附图3页(54)发明名称建筑用块状材料的倒运装置、倒运方法及倒运装置的制作方法(57)摘要本发明提供了一种建筑用块状材料的倒运装置、倒运方法及倒运装置的制作方法，建筑用块状材料的倒运装置包括笼架和底座，笼架为长方体状框架，在笼架的左右两侧的底端均设置有一组支撑组件，每组支撑组件均包括设置在笼架前后两侧底端的且相对设置的定位框和穿插于相对的两个定位框之间的支撑托杆。在笼架的前后两侧均设置有调节架，每个调节架包括两根调节杆，每个调节架的两根调节杆通过连接螺柱铰接，每个调节架的每根调节杆的底端与对应的支撑托杆连接，在两个调节架之间设置有用于连接两个调节架的U形连杆，连杆的两个自由端均与对应侧的调节架的连接螺柱转动连接。底座包括用于支撑物料的底盘和设置在底盘底端中部的底架。CN108750919ACN108750919A权利要求书1/2页1.一种建筑用块状材料的倒运装置，其特征在于，包括笼架和与所述笼架配合使用的底座，所述笼架为长方体状框架，所述笼架的顶端和底端均敞口设置，在所述笼架的顶端设置有若干吊环，在所述笼架的左右两侧的底端均设置有一组用于支撑所述底座以使底座与笼架配合的支撑组件，每组支撑组件均包括设置在所述笼架前后两侧底端的且相对设置的定位框和穿插于相对的两个定位框之间的支撑托杆；在所述笼架的前后两侧均设置有用于连接并调节两组所述支撑组件的调节架，每个所述调节架包括两根调节杆，每个所述调节架的两根调节杆通过连接螺柱铰接，每个所述调节架的每根调节杆的底端与对应的支撑托杆连接，在两个所述调节架之间设置有用于连接两个所述调节架的U形连杆，所述连杆的两个自由端均与对应侧的调节架的所述连接螺柱转动连接；所述底座包括用于支撑物料的底盘和设置在所述底盘底端中部的底架。2.根据权利要求1所述的建筑用块状材料的倒运装置，其特征在于，所述底盘为木制底盘，所述底架为木制底架。3.根据权利要求1所述的建筑用块状材料的倒运装置，其特征在于，所述笼架的每个侧壁均包括多根竖向钢筋。4.根据权利要求1所述的建筑用块状材料的倒运装置，其特征在于，在所述笼架的前后两侧均固定设置有用于与所述连杆铰接的铰接座。5.一种建筑用块状材料的倒运方法，其特征在于，包括以下步骤：（1）设置权利要求1所述的建筑用块状材料的倒运装置；（2）将底座水平放置，底盘为底座的顶端，将块状材料堆放到底盘的顶面，堆放时物料在底盘顶面边沿的范围内；（3）向上提连杆，连杆上提的过程中将连接螺柱下压，笼架左侧的支撑托杆向左移动至对应支撑框架的左端，同时使笼架右侧的支撑托杆向右移动至对应支撑框架的右端，然后将连接螺柱拧紧，再利用吊装设备将笼架吊起并移动至底盘的正上方，由一人扶稳笼架并将笼架慢慢下放，直至定位框底端与底架的底端平齐；（4）将连接螺柱松开，向下压连杆，连杆下压的过程中将连接螺柱上提，笼架左右两侧的支撑托杆向笼架的中间位置移动，直至两根支撑托杆均位于底盘的下方，再将连接螺柱拧紧，利用吊装设备将整个笼架起吊至需要的位置。6.一种建筑用块状材料的倒运装置的制作方法，其特征在于，包括以下步骤：a、制作笼架：笼架为长方体状笼架，所述笼架的顶端和底端均敞口，所述笼架的每个侧壁均包括多根竖向钢筋，所述笼架的顶端由钢筋制成，所述笼架的底端由钢管制成；b、准备两组支撑组件，每组支撑组件包括两个定位框和一根支撑托杆，每组定位框均为长方形状框架，将两组支撑组件分别安装在所述笼架左右两侧的底端，其中每组支撑组件的两个定位框分别焊接在笼架前后两侧的底端；在每组支撑组件中，两个定位框相对设置，将一根支撑托杆沿笼架的前后方向穿插在两个定位框中；c、制作调节架：准备两根直杆作为调节架的两根调节杆，两个调节杆的顶端的相接处设置有连接螺柱以实现两个调节杆的铰接；d、按照步骤c制作两个调节架，两个调节架分别放置在笼架的前后两侧，每个调节架的调节杆的底端分别与对应的支撑托杆的端部连接；2CN108750919A权利要求书2/2页准备一个U形杆作为连杆，将所述连杆的两个自由端均与对应侧的调节架的连接螺柱铰接；e、根据步骤a中笼架的尺寸制作底座：底座包括底盘和底架；利用建筑现场的木方条拼接制成长方形状的底盘；制作
