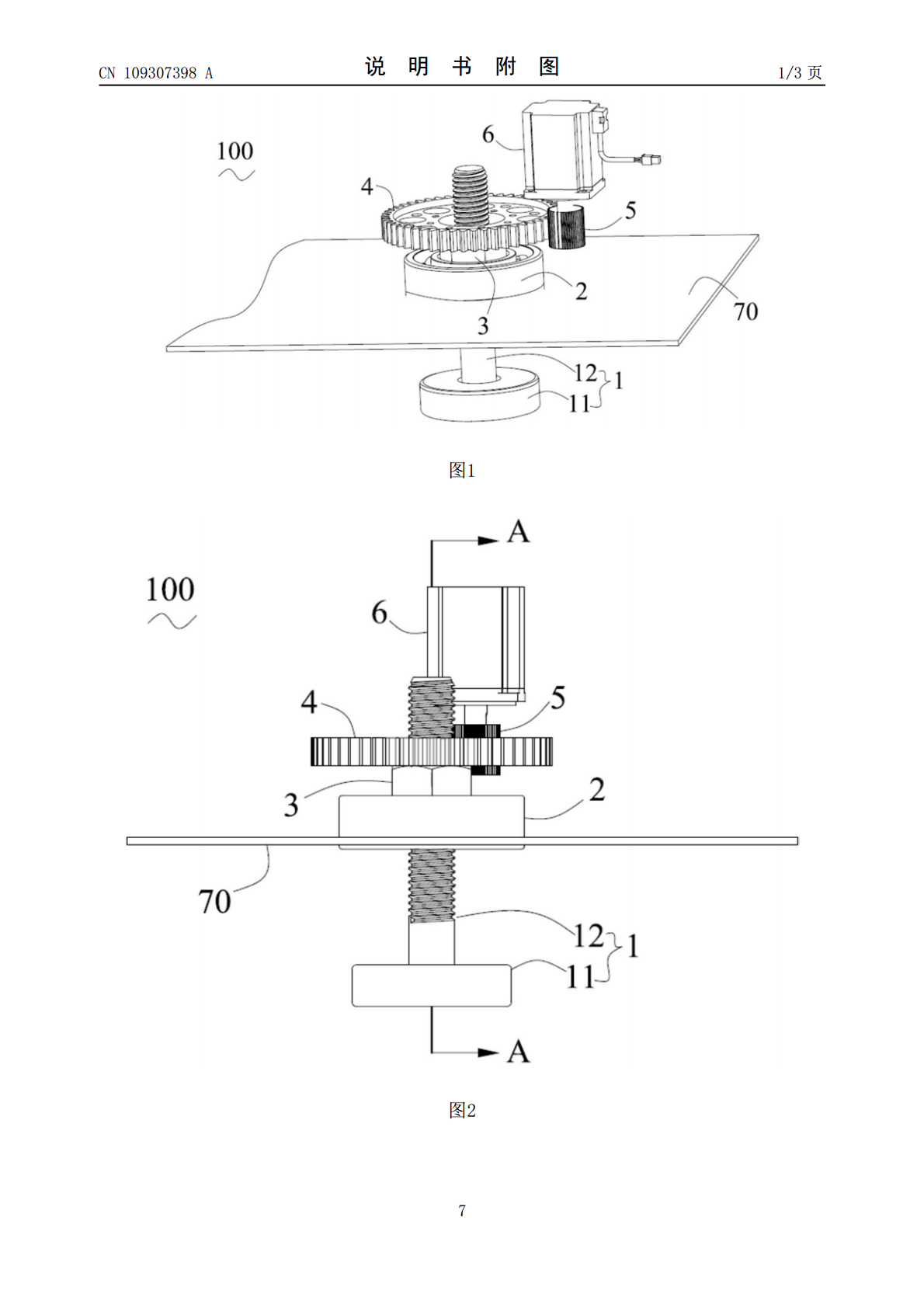

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109307398A(43)申请公布日2019.02.05(21)申请号201710631864.7(22)申请日2017.07.28(71)申请人青岛海尔智能技术研发有限公司地址266101山东省青岛市崂山区海尔路1号申请人青岛海尔股份有限公司(72)发明人宋斌许升赵志强李衡国李孟成吴远刚高山(74)专利代理机构苏州威世朋知识产权代理事务所(普通合伙)32235代理人杨林洁(51)Int.Cl.F25D23/10(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种自动调节高度的支撑装置及自动调平冰箱(57)摘要本发明公开了一种自动调节高度的支撑装置及自动调平冰箱，其中所涉及的支撑装置由支撑件、转动轴承、内螺纹部件、从动齿轮以及驱动从动齿轮转动的主动齿轮通过合理的装配构成，该支撑装置用于调节与支撑装置相连的待支撑物的高度，无需人工手动调节，克服了传统人工手动调节麻烦且调节高度不准确的问题；在具有该支撑装置的自动调平冰箱中，通过若干支撑装置的自动调节配合可较为容易的调整冰箱的水平度。CN109307398ACN109307398A权利要求书1/1页1.一种自动调节高度的支撑装置，供调节与所述支撑装置相连的待支撑物的高度，其特征在于，包括：支撑件、转动轴承、内螺纹部件、从动齿轮以及驱动所述从动齿轮转动的主动齿轮；所述支撑件具有设置于底部的支撑座及自所述支撑座向上延伸设置的螺杆；所述转动轴承具有相对转动设置的外圈与内圈，所述外圈与所述待支撑物固定连接；所述内螺纹部件具有供所述螺杆插入配合的螺纹孔；所述内螺纹部件、所述转动轴承的内圈及所述所述从动齿轮之间固定装配，且所述螺纹孔的轴心、所述转动轴承的转轴及所述从动齿轮的转轴处于同一条直线上；所述支撑装置调节所述待支撑物的高度时，所述主动齿轮驱动所述从动齿轮转动，所述从动齿轮带动所述内螺纹部件及所述转动轴承的内圈相对所述转动轴承的外圈转动，所述内螺纹部件沿所述螺杆长度方向移动以调节固定于所述外圈上待支撑物的高度。2.根据权利要求1所述自动调节高度的支撑装置，其特征在于，所述支撑装置还包括一电机，所述主动齿轮设置于所述电机的输出轴上。3.根据权利要求1或2所述自动调节高度的支撑装置，其特征在于，所述内圈、所述内螺纹部件、所述主动齿轮自下至上依次通过焊接方式或螺栓连接方式固定。4.根据权利要求1或2所述自动调节高度的支撑装置，其特征在于，所述内螺纹部件嵌设于所述主动齿轮或所述转动轴承内圈的内部。5.根据权利要求1或2所述自动调节高度的支撑装置，其特征在于，所述从动齿轮与所述内螺纹部件一体成型。6.根据权利要求1或2所述自动调节高度的支撑装置，其特征在于，所述转动轴承为圆锥滚子轴承。7.根据权利要求1或2所述自动调节高度的支撑装置，其特征在于，所述支撑件的所述支撑座底部设置有橡胶垫。8.一种自动调平冰箱，包括冰箱本体，其特征在于，所述冰箱本体具有位于底部的底板，所述底板的四角位置附近至少设置有两个如权利要求1-6任意一项所述的支撑装置，所述转动轴承的外圈固定于所述底板上。9.根据权利要求8所述自动调节高度的支撑装置，其特征在于，所述自动调平冰箱还包括感应所述冰箱本体倾斜程度的感应组件以及接收所述感应组件的感应信号并控制所述支撑装置进行高度调节的控制器。10.根据权利要求8所述自动调节高度的支撑装置，其特征在于，所述底板靠前侧的两角位置附近各设置有一个所述支撑装置，所述底板靠后侧的两角位置附近各设置有一个供移动所述冰箱本体的滚轮。2CN109307398A说明书1/4页一种自动调节高度的支撑装置及自动调平冰箱技术领域[0001]本发明涉及家用电器领域，尤其涉及一种自动调节高度的支撑装置及自动调平冰箱。背景技术[0002]为了使冰箱处于较为优异的工作状态，冰箱安放时需要保证一定的水平度，若冰箱倾斜安放，其一方面会加大冰箱的振动噪音，另一方面容易导致冰箱的制冷压缩机供油量不足，从而引起冰箱的可靠性问题。基于此，冰箱底部一般设置有调整冰箱使冰箱处于水平状态的地脚。就目前而言，常规采用的地脚调节方式均是通过人工手动调节：一种方式是倾斜冰箱调节好地脚后将冰箱放正，如此重复直至冰箱处于水平状态，此种方式在地脚调节过程中存在冰箱倾倒造成人员受伤的安全风险；另一种方式需要用户蹲下身体，在冰箱底部与地板之间的狭小空间内直接进行地脚调节，该调节方式操作不方便。[0003]有鉴于此，有必要提供一种改进的结构解决上述问题。发明内容[0004]本发明旨在至少解决现有技术存在的技术问题之一，为实现上述发明目的，本发明提供了一种自动调节高度的支撑装置，其具体设计方式如下。[0005]一种自动调节高度的支撑装置，供调节与所述支撑装置相
