生产设置有射频通信模块的轮胎的方法.pdf

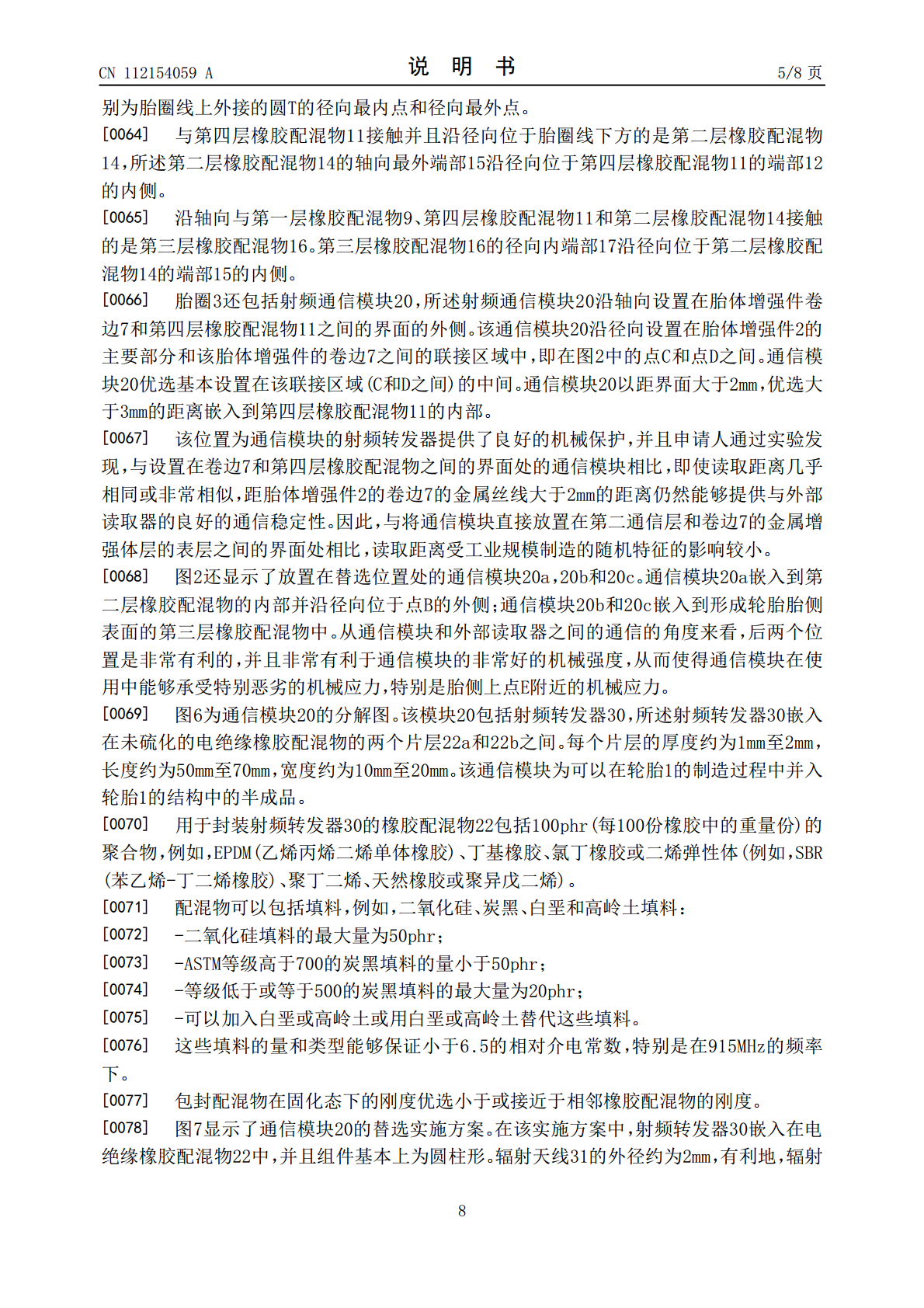

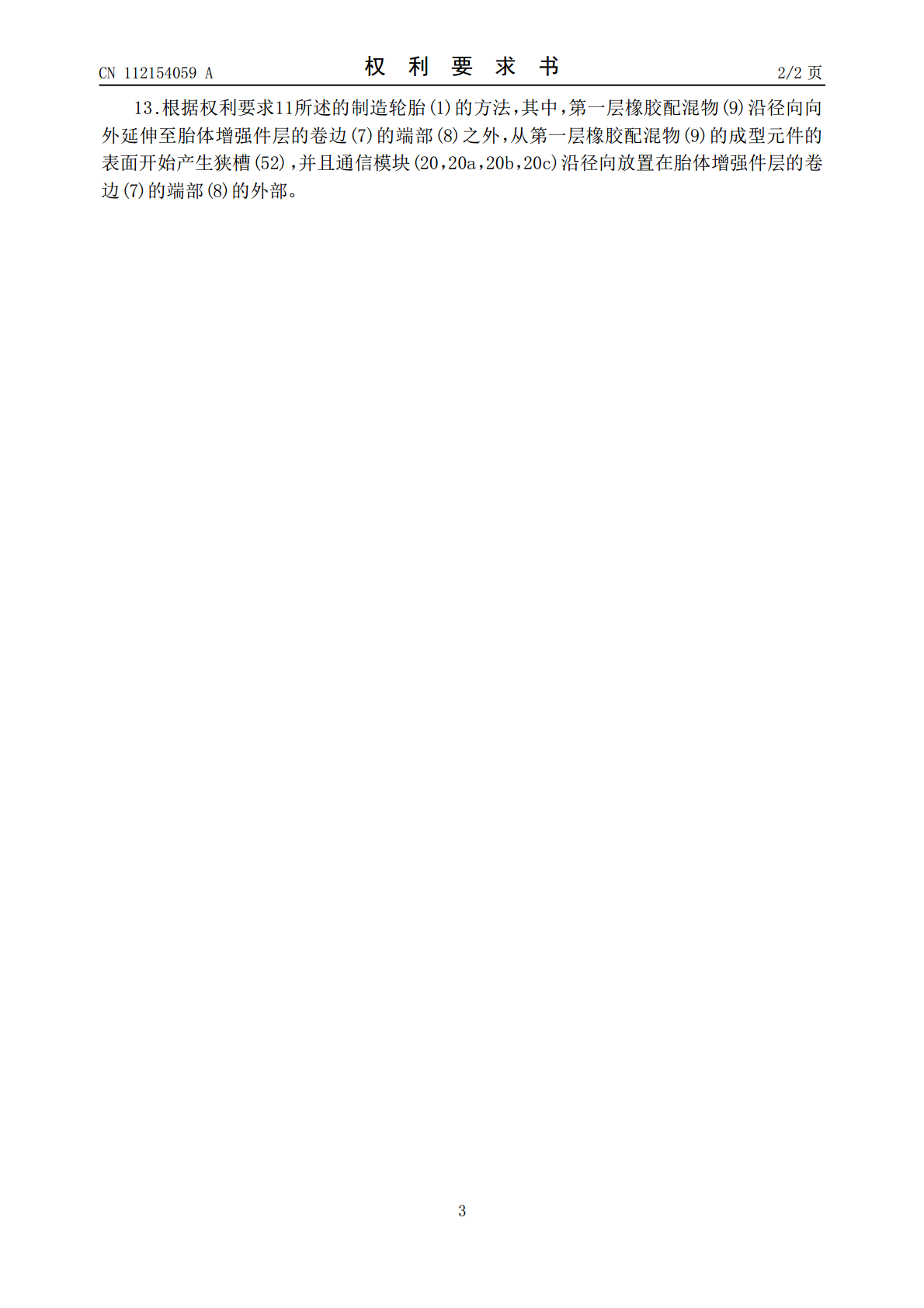

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112154059A(43)申请公布日2020.12.29(21)申请号201980032048.1(74)专利代理机构北京戈程知识产权代理有限(22)申请日2019.05.16公司11314代理人程伟于高瞻(30)优先权数据18541022018.05.17FR(51)Int.Cl.B29D30/00(2006.01)(85)PCT国际申请进入国家阶段日2020.11.12(86)PCT国际申请的申请数据PCT/FR2019/0511202019.05.16(87)PCT国际申请的公布数据WO2019/220063FR2019.11.21(71)申请人米其林集团总公司地址法国克莱蒙-费朗(72)发明人L·贝斯特根H·欣奇S·格利贝尔权利要求书2页说明书8页附图7页(54)发明名称生产设置有射频通信模块的轮胎的方法(57)摘要本发明公开了一种生产设置有通信模块(20)的轮胎(1)的方法，按照轮胎结构要求的顺序，所述方法依次包括在支撑物上设置橡胶产品，特别是成型部分(50)和增强元件，以生产胎坯，然后硫化胎坯以获得轮胎(1)，其中，在胎坯上设置一个橡胶成型部分(50)之前，在橡胶成型部分(50)的一个表面上产生狭槽(52)，并将通信模块(20)引入到所述狭槽(52)中。CN112154059ACN112154059A权利要求书1/2页1.制造装配有通信模块(20，20a，20b，20c)的轮胎(1)的方法，按照所述轮胎(1)的结构要求的顺序，所述方法依次包括在给定的支撑物上铺设橡胶产品，特别是成型元件(50，9，11，14，16)和增强元件，以获得生胎，然后硫化生胎以获得轮胎(1)，所述通信模块(20，20a，20b，20c)包括射频转发器(30)，所述射频转发器(30)包括主天线(34)，所述主天线(34)电连接至电子芯片(36)并电感耦合至偶极辐射天线(31)，所述偶极辐射天线(31)由单股螺旋弹簧组成，其特征在于，在生胎上铺设一个橡胶成型元件(50，9，11，14，16)之前，从橡胶成型元件(50，9，11，14，16)的表面开始产生狭槽(52)，并将通信模块(20，20a，20b，20c)引入到所述狭槽(52)中。2.根据权利要求1所述的制造轮胎(1)的方法，其中，独立于制造生胎的操作在橡胶成型元件(50，9，11，14，16)的表面处产生狭槽(52)。3.根据权利要求1所述的制造轮胎(1)的方法，其中，在制造所述轮胎的胎坯的过程中，在橡胶成型元件(50，9，11，14，16)的表面处产生狭槽(52)。4.根据权利要求1至3中任一项所述的制造轮胎(1)的方法，其中，所述通信模块(20，20a，20b，20c)由射频转发器(30)组成。5.根据权利要求4所述的制造轮胎(1)的方法，其中，包括狭槽(52)的橡胶成型元件(50，9，11，14，16)的配混物是电绝缘的。6.根据权利要求4所述的制造轮胎(1)的方法，其中，包括狭槽(52)的橡胶成型元件(50，9，11，14，16)的配混物不是电绝缘的。7.根据权利要求1至3中任一项所述的制造轮胎(1)的方法，其中，所述通信模块(20，20a，20b，20c)由封装在电绝缘包封橡胶块(22，22a，22b)中的射频转发器(30)组成。8.根据权利要求7所述的制造轮胎(1)的方法，其中，所述射频转发器(30)用电绝缘包封橡胶(22)包覆，并且通信模块(20，20a，20b，20c)具有旋转对称轴线(39)。9.根据权利要求1至8中任一项所述的制造轮胎(1)的方法，其中，所述轮胎(1)包括径向胎体增强件和胎冠增强件(5)，所述径向胎体增强件由至少一个胎体增强件层(2，2a，2b)制成，所述胎体增强件层(2，2a，2b)由插入在橡胶配混物的两个表层之间的增强元件形成，所述胎冠增强件(5)本身沿径向被胎面(6)覆盖，所述胎面(6)通过两个胎侧连接至两个胎圈(3)，所述胎体增强件的增强元件层通过围绕胎圈线(4)卷起而锚固在每个胎圈(3)中，从而形成胎体增强件层(2)的从一个胎圈线(4)延伸至另一个胎圈线的主要部分和胎体增强件层的位于每个胎圈(3)中的卷边(7)，胎体增强件层的所述卷边(7)通过第一层橡胶配混物(9)与胎体增强件层(2)的主要部分分隔，所述第一层橡胶配混物(9)从胎圈线(4)沿径向向外延伸，第二层橡胶配混物(14)在胎圈(3)区域中形成轮胎(1)的外表面，所述第二层橡胶配混物(14)特别地旨在与轮辋接触，所述第二层橡胶配混物(14)的径向外部与第三层橡胶配混物(16)接触，所述第三层橡胶配混物(16)形成所述胎侧的外表面。10.根据权利要求9所述的制造轮胎(1)的方法，其中，在胎圈线(4)的径向外部
