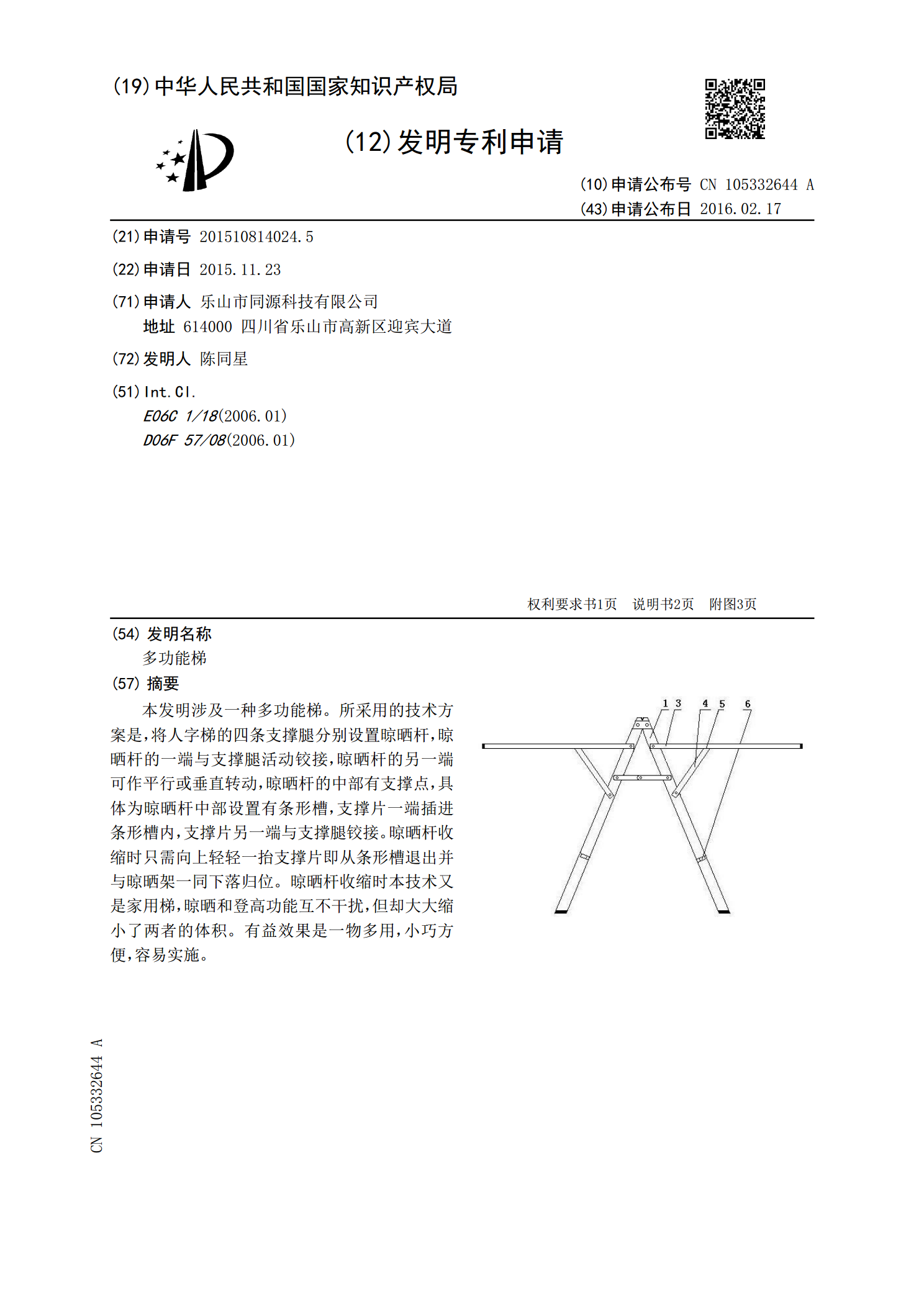

(19)中华人民共和国国家知识产权局*CN102877278A*(12)发明专利申请(10)申请公布号CN102877278A(43)申请公布日2013.01.16(21)申请号201210420350.4(22)申请日2012.10.29(71)申请人陈同星地址610015四川省成都市青羊区东城根南街56-1-10(72)发明人陈同星(51)Int.Cl.D06F57/08(2006.01)E06C1/14(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图44页(54)发明名称家用多功能梯(57)摘要本发明涉及一种家用多功能梯。所采用的技术方案是，将人字梯的四条支撑腿分别设置晾晒杆，晾晒杆的一端与支撑腿活动铰接，晾晒杆的另一端可作平行或垂直转动，晾晒杆的中部有支撑点，具体为晾晒杆中部设置有条形槽，支撑片一端插进条形槽内，支撑片另一端与支撑腿铰接。晾晒杆收缩时只需向上轻轻一抬支撑片即从条形槽退出并与晾晒架一同下落归位。晾晒杆收缩时本技术又是家用梯，晾晒和登高功能互不干扰，但却大大缩小了两者的体积。有益效果是一物多用，小巧方便，容易实施。CN10287ACN102877278A权利要求书1/1页1.家用多功能梯，其特征是：将人字梯的四条支撑腿（1）分别设置晾晒杆（3），晾晒杆（3）的一端与支撑腿（1）活动铰接，晾晒杆（3）的另一端可作平行或垂直转动，晾晒杆（3）中部设置有条形槽（5），支撑片（4）一端插进条形槽（5）内，支撑片（4）另一端与支撑腿（1）铰接。2.根据权利要求1所述的家用多功能梯，其特征是：晾晒杆（3）为椭圆管材。3.根据权利要求1所述的家用多功能梯，其特征是：支撑片（4）为片状，一端有孔一端无孔。2CN102877278A说明书1/2页家用多功能梯技术领域[0001]本发明涉及家庭用品,尤其是一种既可作登高又可作晾晒架的家用多功能梯。背景技术现有技术中，家用梯和室内晾晒架是互不搭界的两样东西，家用梯就是作为家庭登高之用，室内晾晒架是阴晴雨雾皆可用，但两者功能单一，家用梯为了便于展开和收缩都做成人字形的，室内晾晒架为了便于展开和收缩都做成X形的，但室内晾晒架的收缩也只是宽度的收缩，长度和高度还是不能收缩的，所以这种收缩意义并不太大。发明内容[0002]本发明的目的就是提供一种体积进一步缩小同时兼顾家用梯和室内晾晒架作用的两用室内晾晒架。[0003]本发明所采用的技术方案是，将人字梯的四条支撑腿分别设置晾晒杆，晾晒杆的一端与支撑腿活动铰接，晾晒杆的另一端可作平行或垂直转动，晾晒杆的中部有支撑点，该支撑点既可设置支撑片，利用支撑片的另一端在支撑腿上设置支撑片卡口获得支撑，也可以在支撑腿上设置支撑片在晾晒杆上面设置支撑片卡口获得支撑，更可以采取在晾晒杆的下部开孔或条形槽、支撑条或支撑片插进方式获得支撑，从强度和简化结构等角度综合考虑，以椭圆管材制作的晾晒杆下部开条形槽、支撑片插进条形槽方式为最优。具体为晾晒杆中部设置有条形槽，支撑片一端插进条形槽内，支撑片另一端与支撑腿铰接。晾晒杆可以是板材、型材、管材。支撑件可为杆状或片状，以片状为优选，其结构为一端有孔，一端无孔，晾晒杆收缩时只需向上轻轻一抬支撑片即从条形槽退出并与晾晒架一同下落归位。晾晒杆收缩时本技术又是家用梯，晾晒和登高功能互不干扰，但却大大缩小了两者的体积。[0004]本发明的有益效果是一物多用，小巧方便，容易实施。[0005]附图说明下面结合附图和实施例对本发明作进一步说明。[0006]图1是本发明实施例展开正视图。[0007]图2是本发明实施例展开俯视图。[0008]图3是本发明实施例收缩正视图。[0009]图4是本发明实施例收缩左视图。[0010]图5是本发明实施例支撑片插进条形槽示意图。[0011]图6是本发明实施例晾晒杆正视图。[0012]图7是本发明实施例晾晒杆仰视图。[0013]图8是本发明实施例支撑片示意图。[0014]图中1.支撑腿，2.梯步，3.晾晒杆，4.支撑片，5.条形槽，6.弹性卡子。[0015]具体实施方式如附图所示，将人字梯的四条支撑腿1分别设置晾晒杆3，晾晒杆3的一端与支撑腿1活动铰接，晾晒杆3的另一端可作平行或垂直转动，晾晒杆3中部设置有条形槽5，支撑片4一端插进条形槽5内，支撑片4另一端与支撑腿1铰接。[0016]晾晒杆3为椭圆管材。3CN102877278A说明书2/2页[0017]支撑片4为片状，一端有孔一端无孔。4CN102877278A说明书附图1/4页图1图25CN102877278A说明书附图2/4页图3图46CN102877278A说明书附图3/4页图5图6图77CN102877278A说明书附图4/4页图88
