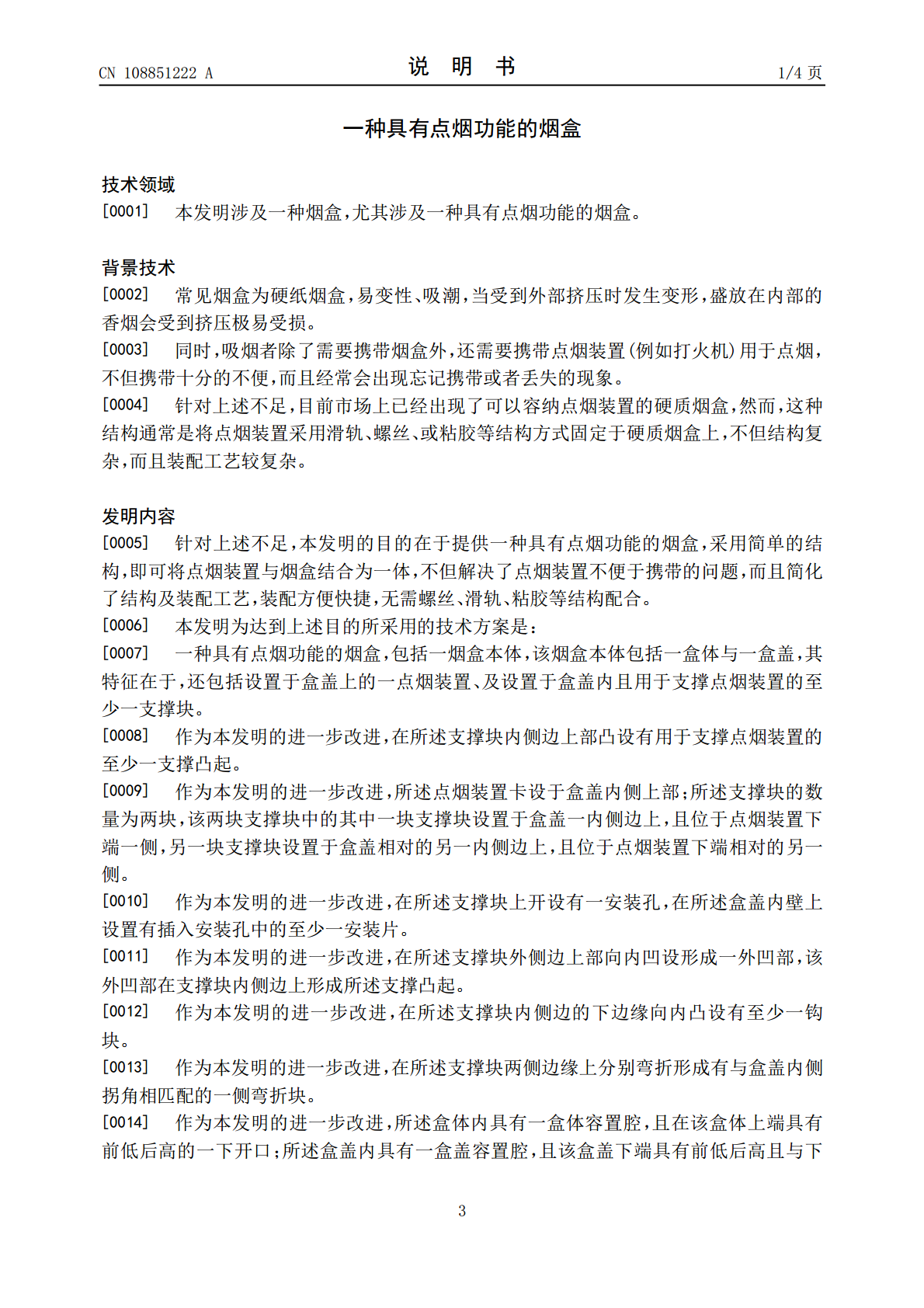

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108851222A(43)申请公布日2018.11.23(21)申请号201810666304.X(22)申请日2018.06.26(71)申请人东莞市弘登金属制品有限公司地址523000广东省东莞市企石镇新南村莞企路(72)发明人耿兆彬(51)Int.Cl.A24F15/12(2006.01)A24F15/18(2006.01)权利要求书1页说明书4页附图7页(54)发明名称一种具有点烟功能的烟盒(57)摘要本发明公开了一种具有点烟功能的烟盒，包括一烟盒本体，该烟盒本体包括一盒体与一盒盖，还包括设置于盒盖上的一点烟装置、及设置于盒盖内且用于支撑点烟装置的至少一支撑块。本发明提供的具有点烟功能的烟盒，采用简单的结构，即可将点烟装置与烟盒结合为一体，不但解决了点烟装置不便于携带的问题，而且简化了结构及装配工艺，装配方便快捷，无需螺丝、滑轨、粘胶等结构配合。CN108851222ACN108851222A权利要求书1/1页1.一种具有点烟功能的烟盒，包括一烟盒本体，该烟盒本体包括一盒体与一盒盖，其特征在于，还包括设置于盒盖上的一点烟装置、及设置于盒盖内且用于支撑点烟装置的至少一支撑块。2.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，在所述支撑块内侧边上部凸设有用于支撑点烟装置的至少一支撑凸起。3.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，所述点烟装置卡设于盒盖内侧上部；所述支撑块的数量为两块，该两块支撑块中的其中一块支撑块设置于盒盖一内侧边上，且位于点烟装置下端一侧，另一块支撑块设置于盒盖相对的另一内侧边上，且位于点烟装置下端相对的另一侧。4.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，在所述支撑块上开设有一安装孔，在所述盒盖内壁上设置有插入安装孔中的至少一安装片。5.根据权利要求2所述的具有点烟功能的烟盒，其特征在于，在所述支撑块外侧边上部向内凹设形成一外凹部，该外凹部在支撑块内侧边上形成所述支撑凸起。6.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，在所述支撑块内侧边的下边缘向内凸设有至少一钩块。7.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，在所述支撑块两侧边缘上分别弯折形成有与盒盖内侧拐角相匹配的一侧弯折块。8.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，所述盒体内具有一盒体容置腔，且在该盒体上端具有前低后高的一下开口；所述盒盖内具有一盒盖容置腔，且该盒盖下端具有前低后高且与下开口相匹配的一上开口，该点烟装置设置于盒盖容置腔内上部；所述盒体后侧上部与盒盖后侧下部相铰接。9.根据权利要求1所述的具有点烟功能的烟盒，其特征在于，所述烟盒本体与支撑块均由金属材质制作而成。10.一种根据权利要求1至9中任一所述烟盒的组装方法，其特征在于，包括以下步骤：(1)将点烟装置由盒盖下方推入盒盖内侧上部；(2)将支撑块放到盒盖两侧内壁上，并使盒盖内壁上的安装片插入支撑块的安装孔中，再往侧边弯折安装片，固定支撑块，则支撑块上的支撑凸起接触于点烟装置下端面，以用于支撑点烟装置。2CN108851222A说明书1/4页一种具有点烟功能的烟盒技术领域[0001]本发明涉及一种烟盒，尤其涉及一种具有点烟功能的烟盒。背景技术[0002]常见烟盒为硬纸烟盒，易变性、吸潮，当受到外部挤压时发生变形，盛放在内部的香烟会受到挤压极易受损。[0003]同时，吸烟者除了需要携带烟盒外，还需要携带点烟装置(例如打火机)用于点烟，不但携带十分的不便，而且经常会出现忘记携带或者丢失的现象。[0004]针对上述不足，目前市场上已经出现了可以容纳点烟装置的硬质烟盒，然而，这种结构通常是将点烟装置采用滑轨、螺丝、或粘胶等结构方式固定于硬质烟盒上，不但结构复杂，而且装配工艺较复杂。发明内容[0005]针对上述不足，本发明的目的在于提供一种具有点烟功能的烟盒，采用简单的结构，即可将点烟装置与烟盒结合为一体，不但解决了点烟装置不便于携带的问题，而且简化了结构及装配工艺，装配方便快捷，无需螺丝、滑轨、粘胶等结构配合。[0006]本发明为达到上述目的所采用的技术方案是：[0007]一种具有点烟功能的烟盒，包括一烟盒本体，该烟盒本体包括一盒体与一盒盖，其特征在于，还包括设置于盒盖上的一点烟装置、及设置于盒盖内且用于支撑点烟装置的至少一支撑块。[0008]作为本发明的进一步改进，在所述支撑块内侧边上部凸设有用于支撑点烟装置的至少一支撑凸起。[0009]作为本发明的进一步改进，所述点烟装置卡设于盒盖内侧上部；所述支撑块的数量为两块，该两块支撑块中的其中一块支撑块设置于盒盖一内侧边上，且位于点烟装置下端一侧，另一块支撑块设置于盒盖相对的另一内侧边上，且位于点烟装置下端
