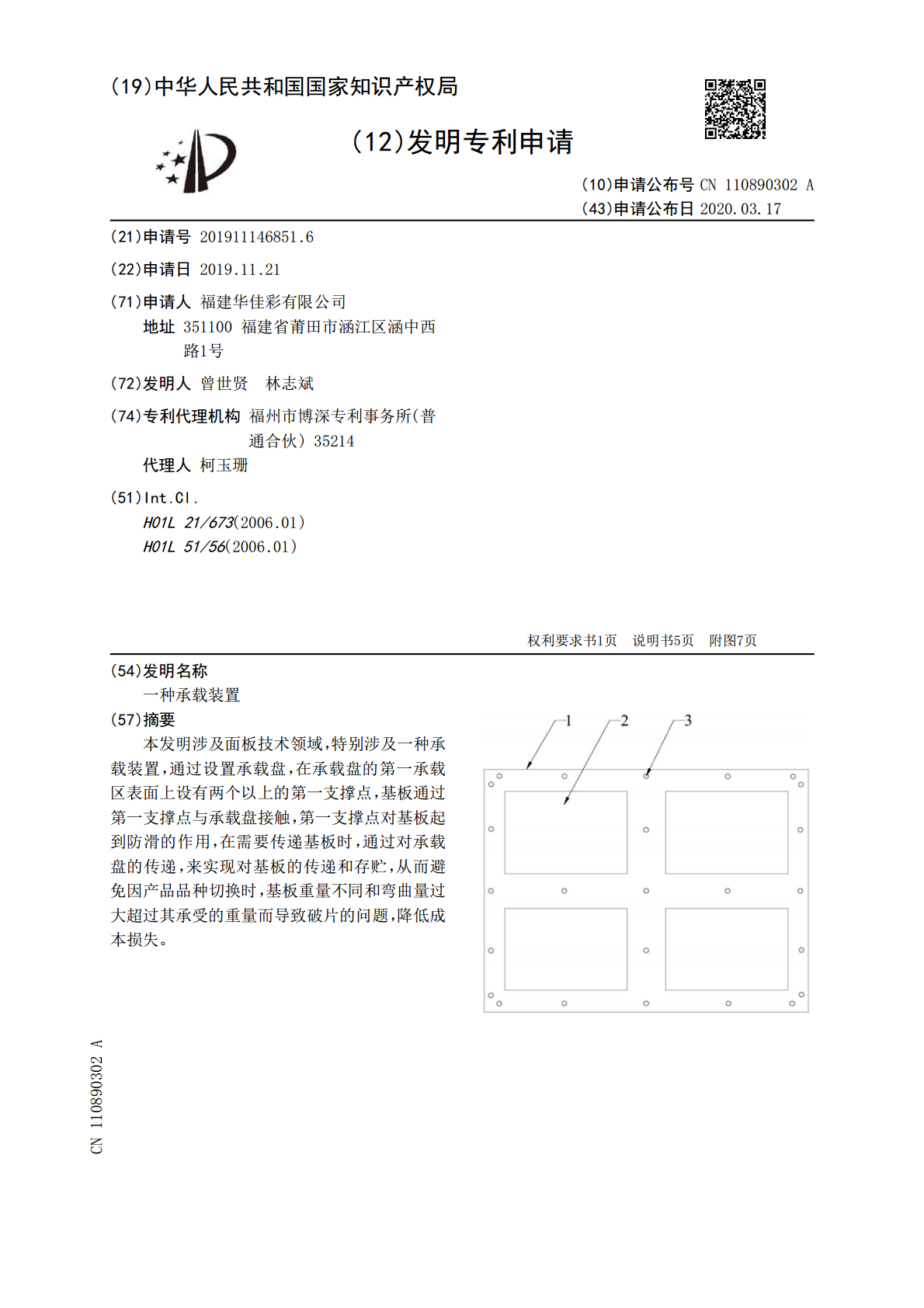

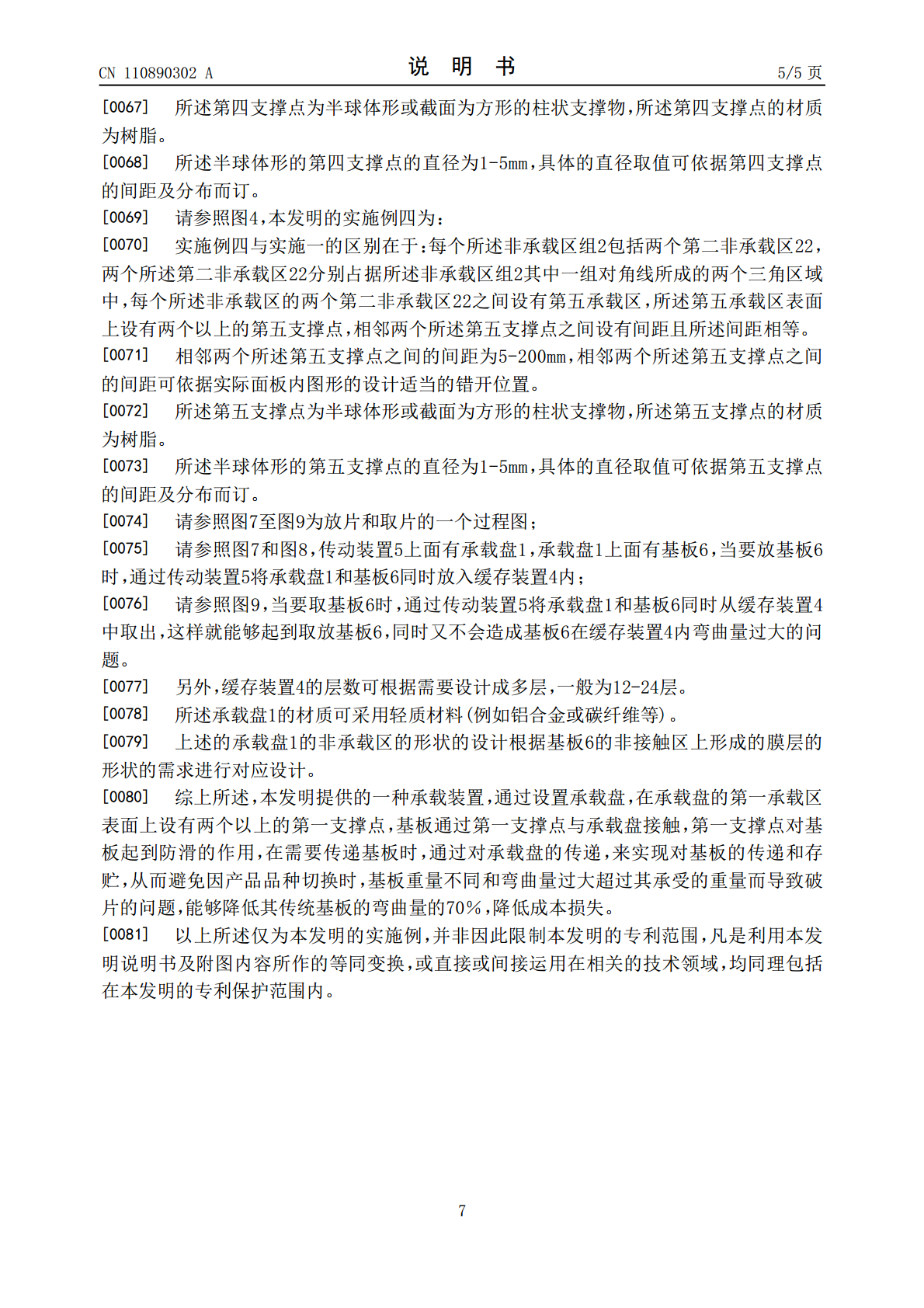

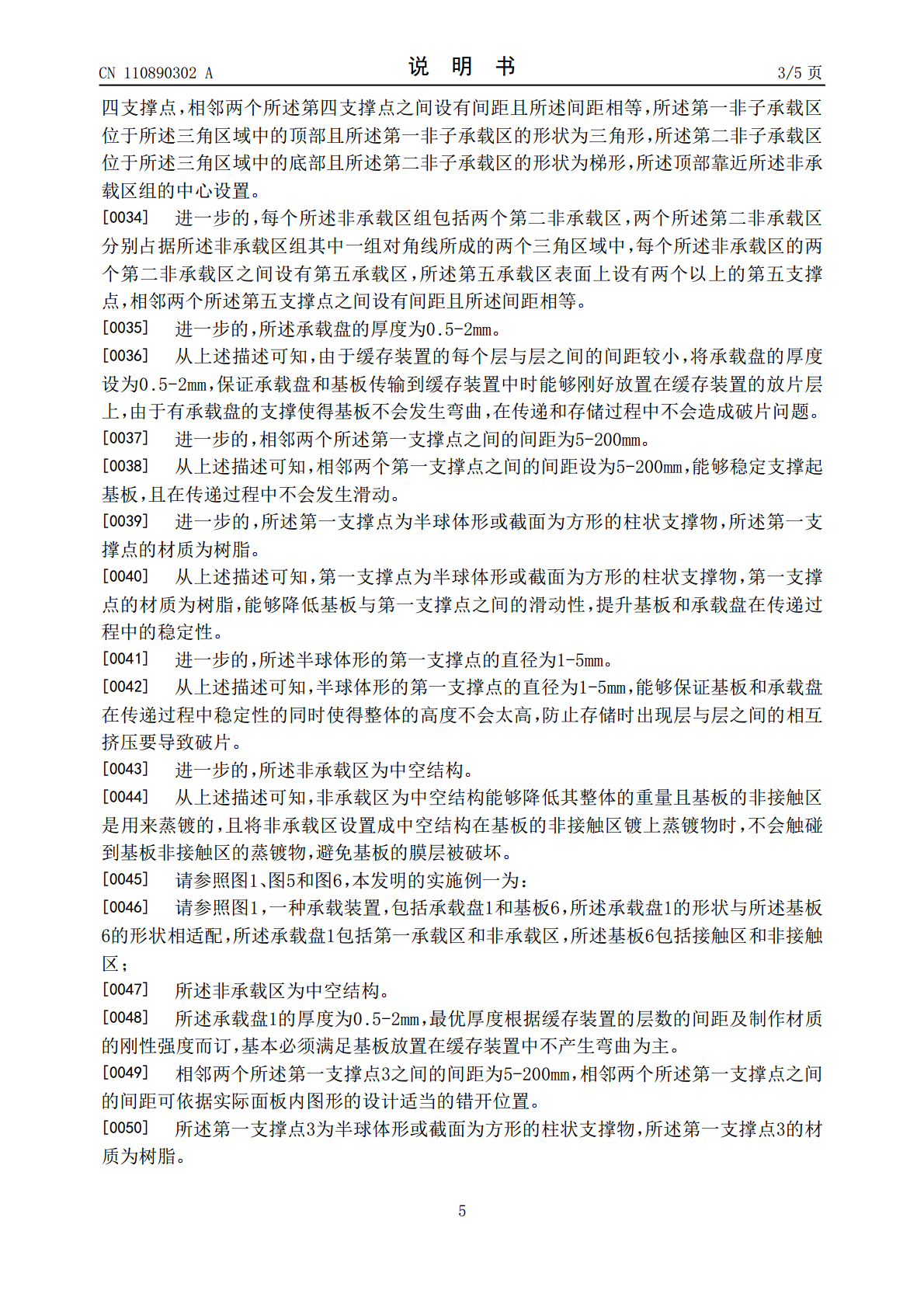

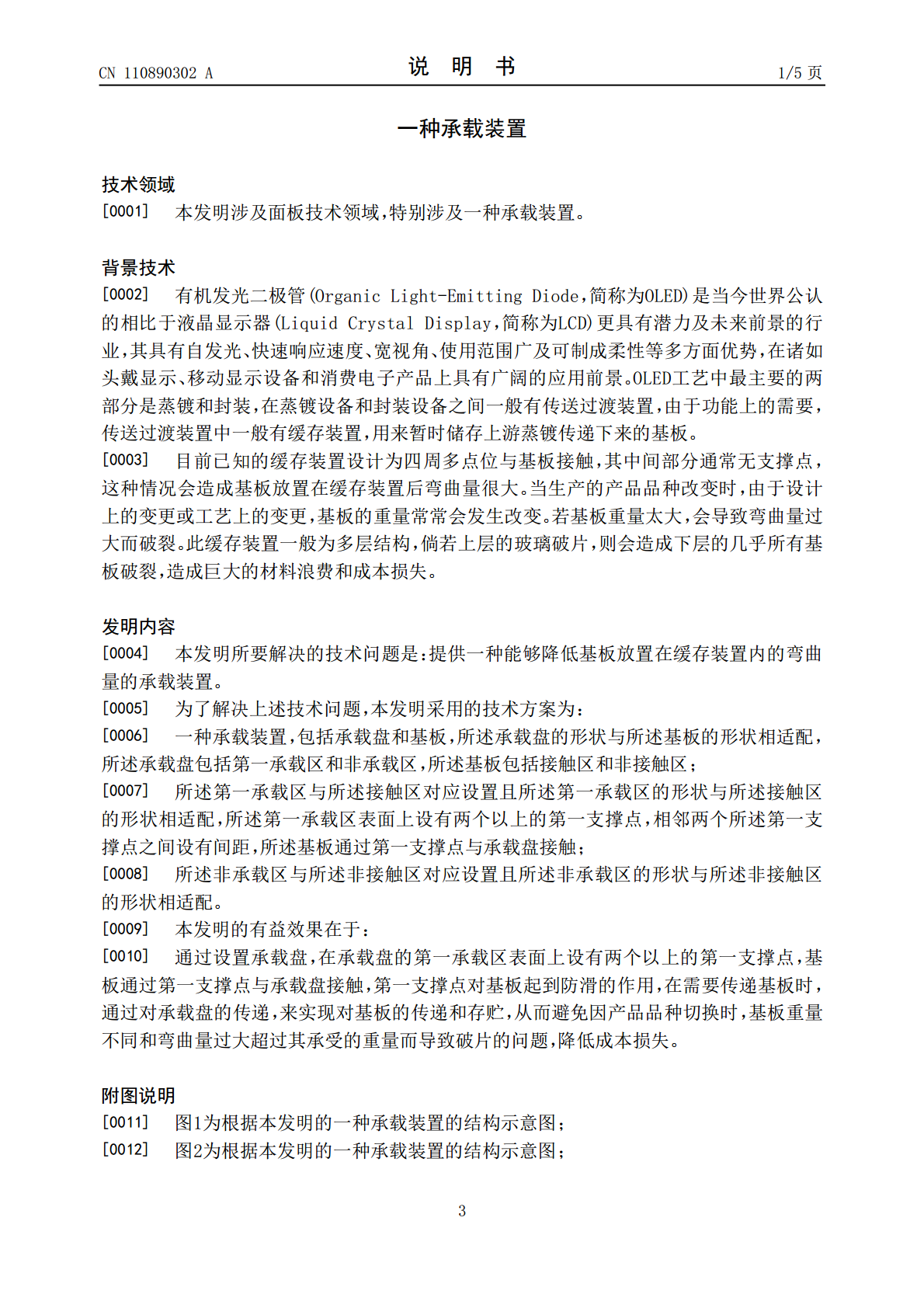

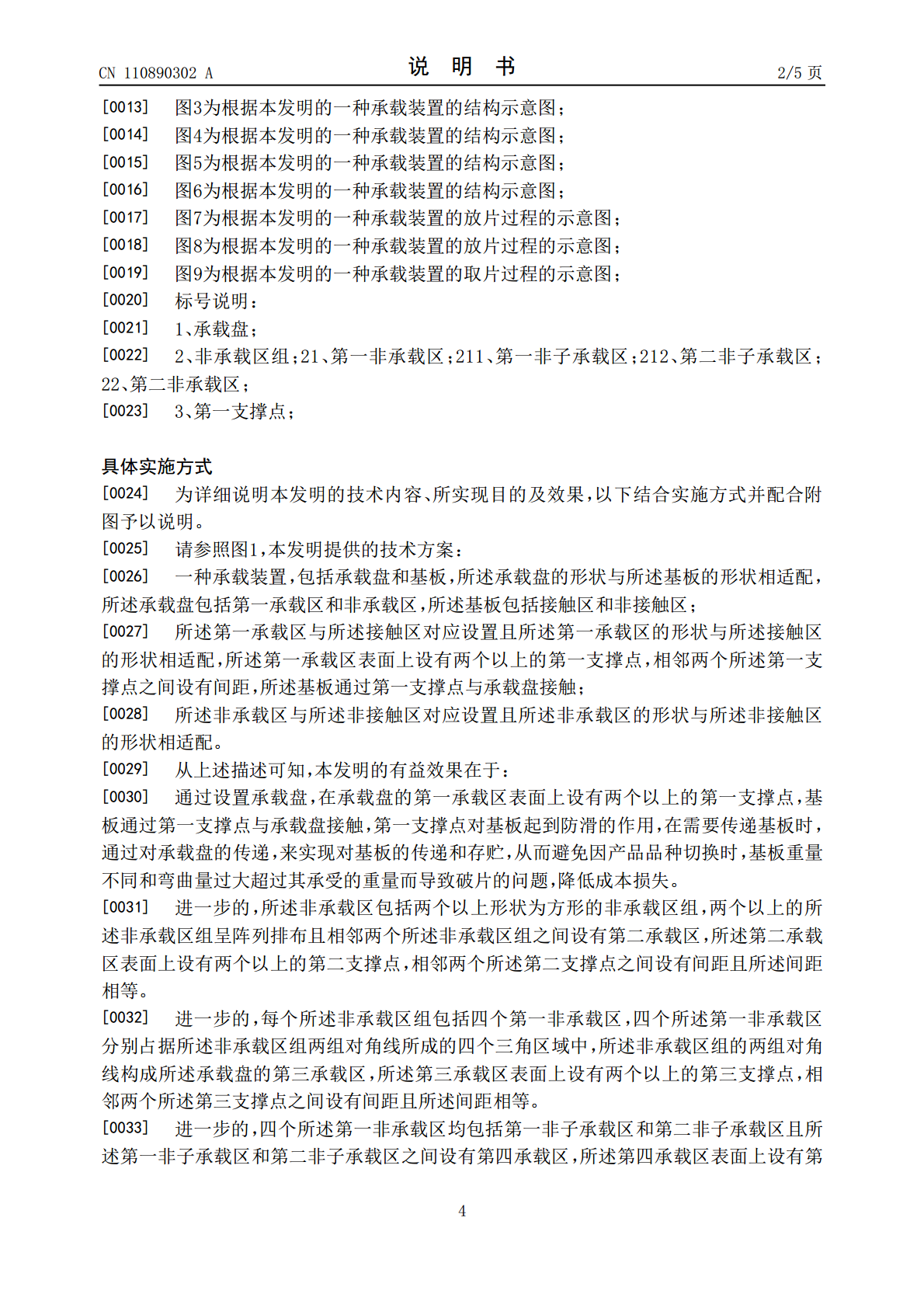

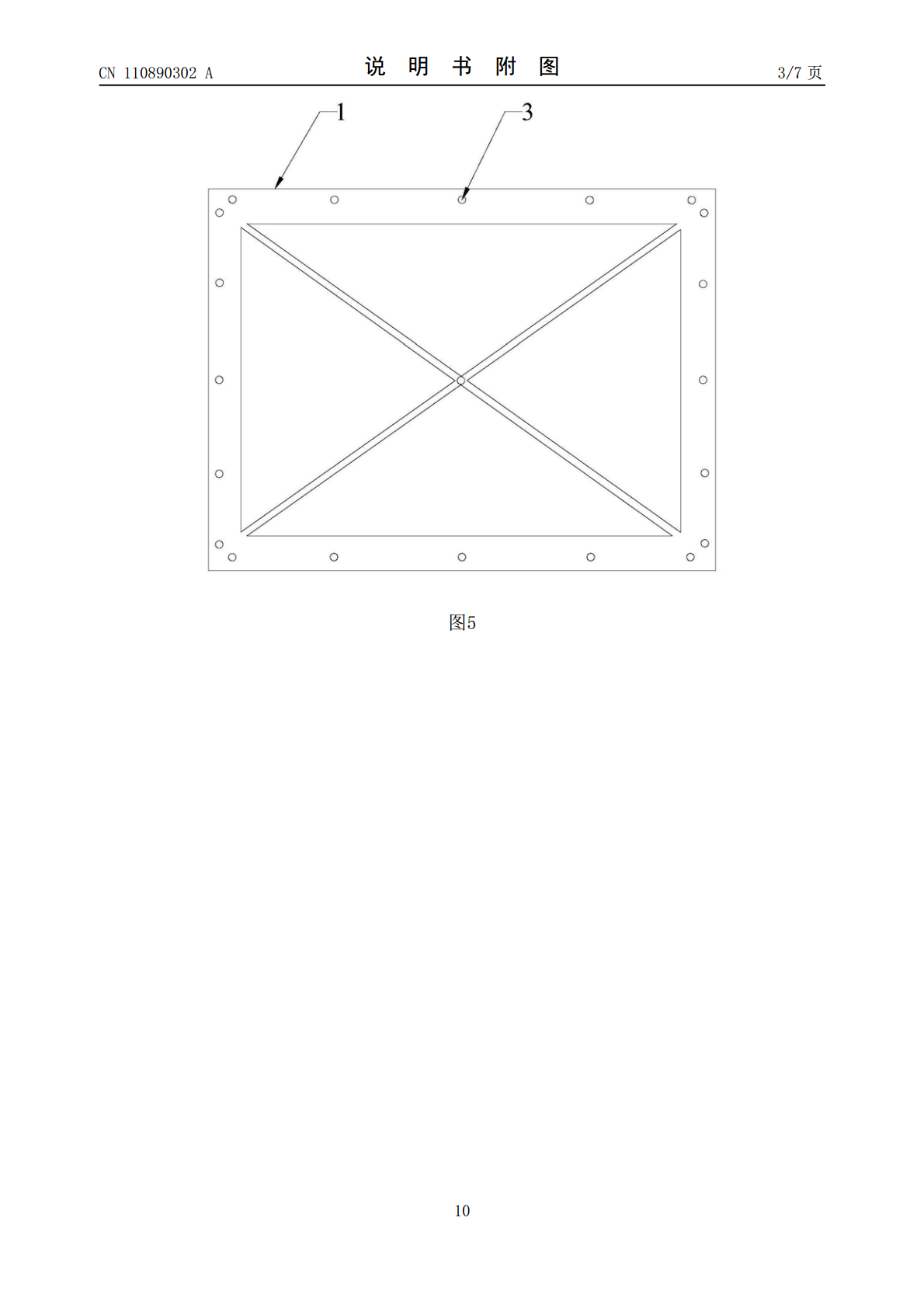

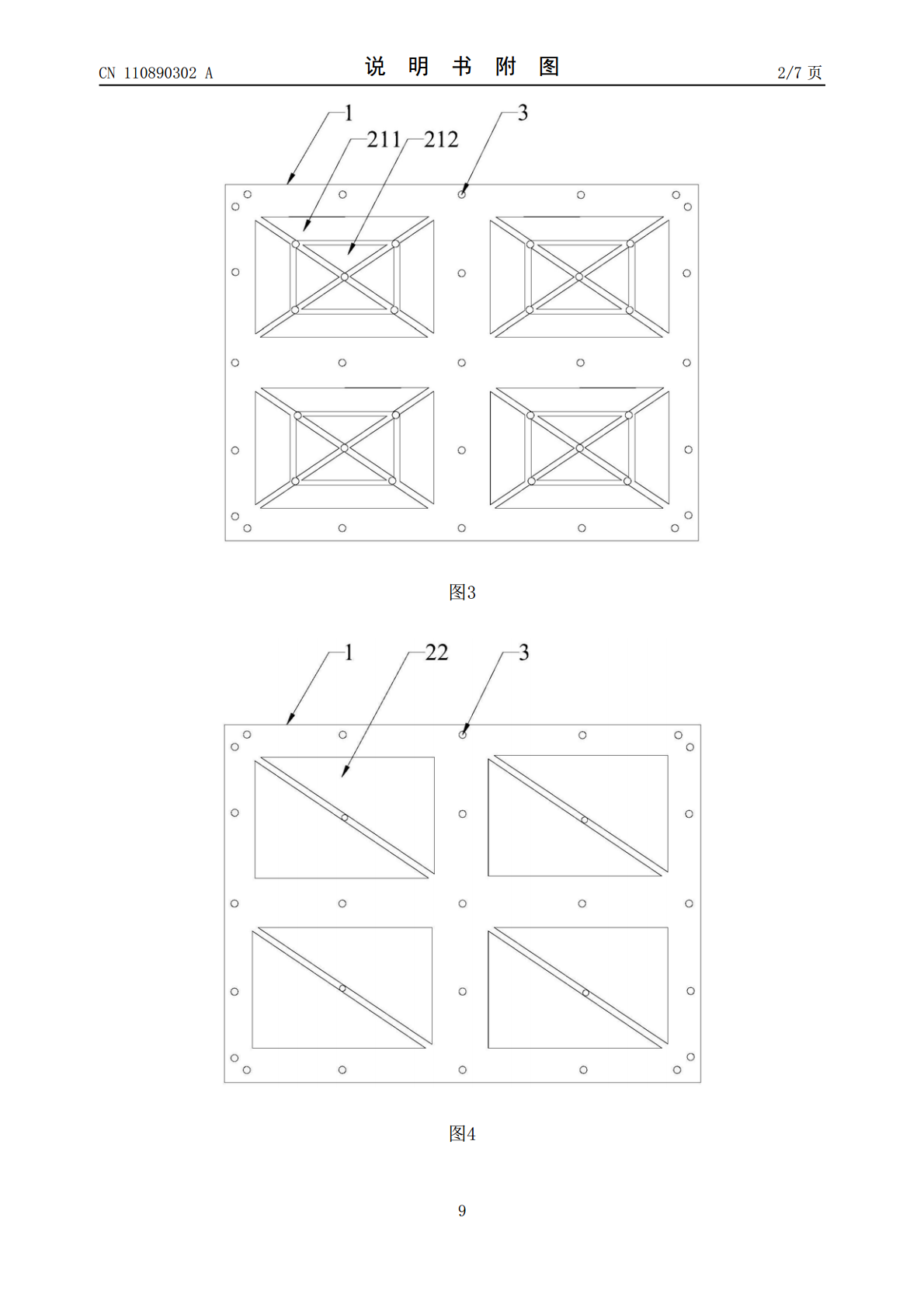

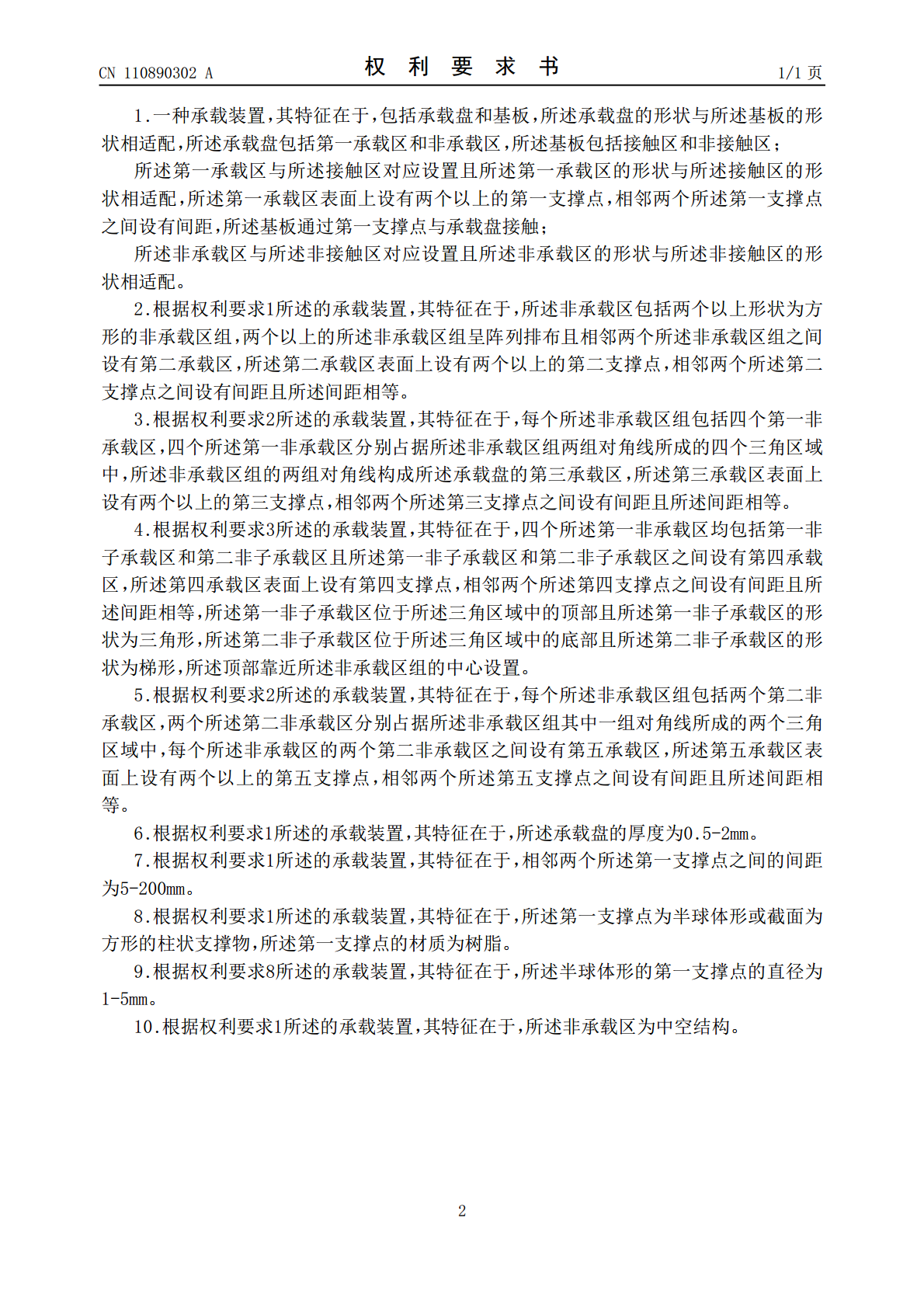

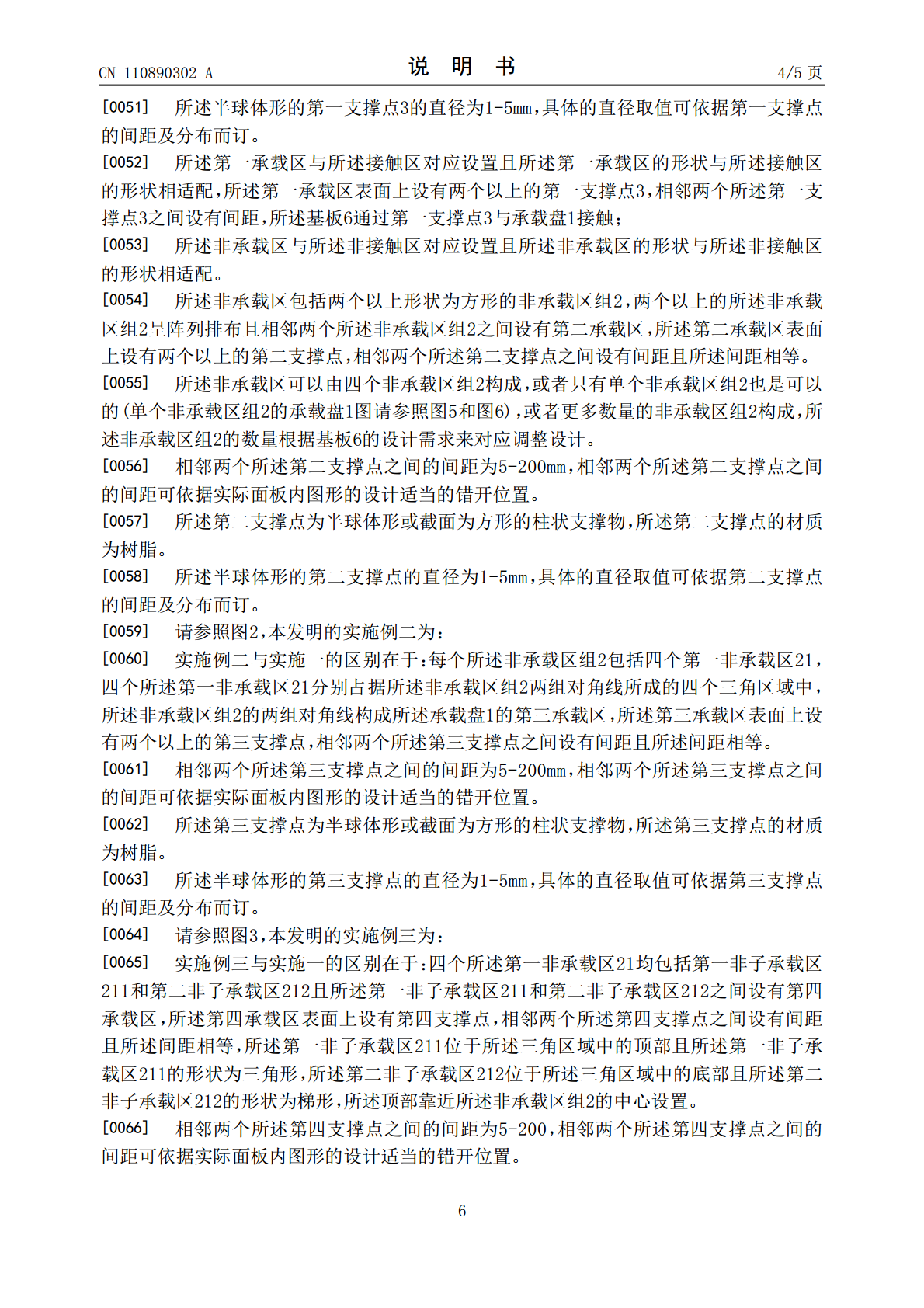

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110890302A(43)申请公布日2020.03.17(21)申请号201911146851.6(22)申请日2019.11.21(71)申请人福建华佳彩有限公司地址351100福建省莆田市涵江区涵中西路1号(72)发明人曾世贤林志斌(74)专利代理机构福州市博深专利事务所(普通合伙)35214代理人柯玉珊(51)Int.Cl.H01L21/673(2006.01)H01L51/56(2006.01)权利要求书1页说明书5页附图7页(54)发明名称一种承载装置(57)摘要本发明涉及面板技术领域，特别涉及一种承载装置，通过设置承载盘，在承载盘的第一承载区表面上设有两个以上的第一支撑点，基板通过第一支撑点与承载盘接触，第一支撑点对基板起到防滑的作用，在需要传递基板时，通过对承载盘的传递，来实现对基板的传递和存贮，从而避免因产品品种切换时，基板重量不同和弯曲量过大超过其承受的重量而导致破片的问题，降低成本损失。CN110890302ACN110890302A权利要求书1/1页1.一种承载装置，其特征在于，包括承载盘和基板，所述承载盘的形状与所述基板的形状相适配，所述承载盘包括第一承载区和非承载区，所述基板包括接触区和非接触区；所述第一承载区与所述接触区对应设置且所述第一承载区的形状与所述接触区的形状相适配，所述第一承载区表面上设有两个以上的第一支撑点，相邻两个所述第一支撑点之间设有间距，所述基板通过第一支撑点与承载盘接触；所述非承载区与所述非接触区对应设置且所述非承载区的形状与所述非接触区的形状相适配。2.根据权利要求1所述的承载装置，其特征在于，所述非承载区包括两个以上形状为方形的非承载区组，两个以上的所述非承载区组呈阵列排布且相邻两个所述非承载区组之间设有第二承载区，所述第二承载区表面上设有两个以上的第二支撑点，相邻两个所述第二支撑点之间设有间距且所述间距相等。3.根据权利要求2所述的承载装置，其特征在于，每个所述非承载区组包括四个第一非承载区，四个所述第一非承载区分别占据所述非承载区组两组对角线所成的四个三角区域中，所述非承载区组的两组对角线构成所述承载盘的第三承载区，所述第三承载区表面上设有两个以上的第三支撑点，相邻两个所述第三支撑点之间设有间距且所述间距相等。4.根据权利要求3所述的承载装置，其特征在于，四个所述第一非承载区均包括第一非子承载区和第二非子承载区且所述第一非子承载区和第二非子承载区之间设有第四承载区，所述第四承载区表面上设有第四支撑点，相邻两个所述第四支撑点之间设有间距且所述间距相等，所述第一非子承载区位于所述三角区域中的顶部且所述第一非子承载区的形状为三角形，所述第二非子承载区位于所述三角区域中的底部且所述第二非子承载区的形状为梯形，所述顶部靠近所述非承载区组的中心设置。5.根据权利要求2所述的承载装置，其特征在于，每个所述非承载区组包括两个第二非承载区，两个所述第二非承载区分别占据所述非承载区组其中一组对角线所成的两个三角区域中，每个所述非承载区的两个第二非承载区之间设有第五承载区，所述第五承载区表面上设有两个以上的第五支撑点，相邻两个所述第五支撑点之间设有间距且所述间距相等。6.根据权利要求1所述的承载装置，其特征在于，所述承载盘的厚度为0.5-2mm。7.根据权利要求1所述的承载装置，其特征在于，相邻两个所述第一支撑点之间的间距为5-200mm。8.根据权利要求1所述的承载装置，其特征在于，所述第一支撑点为半球体形或截面为方形的柱状支撑物，所述第一支撑点的材质为树脂。9.根据权利要求8所述的承载装置，其特征在于，所述半球体形的第一支撑点的直径为1-5mm。10.根据权利要求1所述的承载装置，其特征在于，所述非承载区为中空结构。2CN110890302A说明书1/5页一种承载装置技术领域[0001]本发明涉及面板技术领域，特别涉及一种承载装置。背景技术[0002]有机发光二极管(OrganicLight-EmittingDiode，简称为OLED)是当今世界公认的相比于液晶显示器(LiquidCrystalDisplay，简称为LCD)更具有潜力及未来前景的行业，其具有自发光、快速响应速度、宽视角、使用范围广及可制成柔性等多方面优势，在诸如头戴显示、移动显示设备和消费电子产品上具有广阔的应用前景。OLED工艺中最主要的两部分是蒸镀和封装，在蒸镀设备和封装设备之间一般有传送过渡装置，由于功能上的需要，传送过渡装置中一般有缓存装置，用来暂时储存上游蒸镀传递下来的基板。[0003]目前已知的缓存装置设计为四周多点位与基板接触，其中间部分通常无支撑点，这种情况会造成基板放置在缓存装置后弯曲量很大。当生产的产品品种改变时，由于设计上
