一种橡胶制造用橡胶加工处理装置.pdf

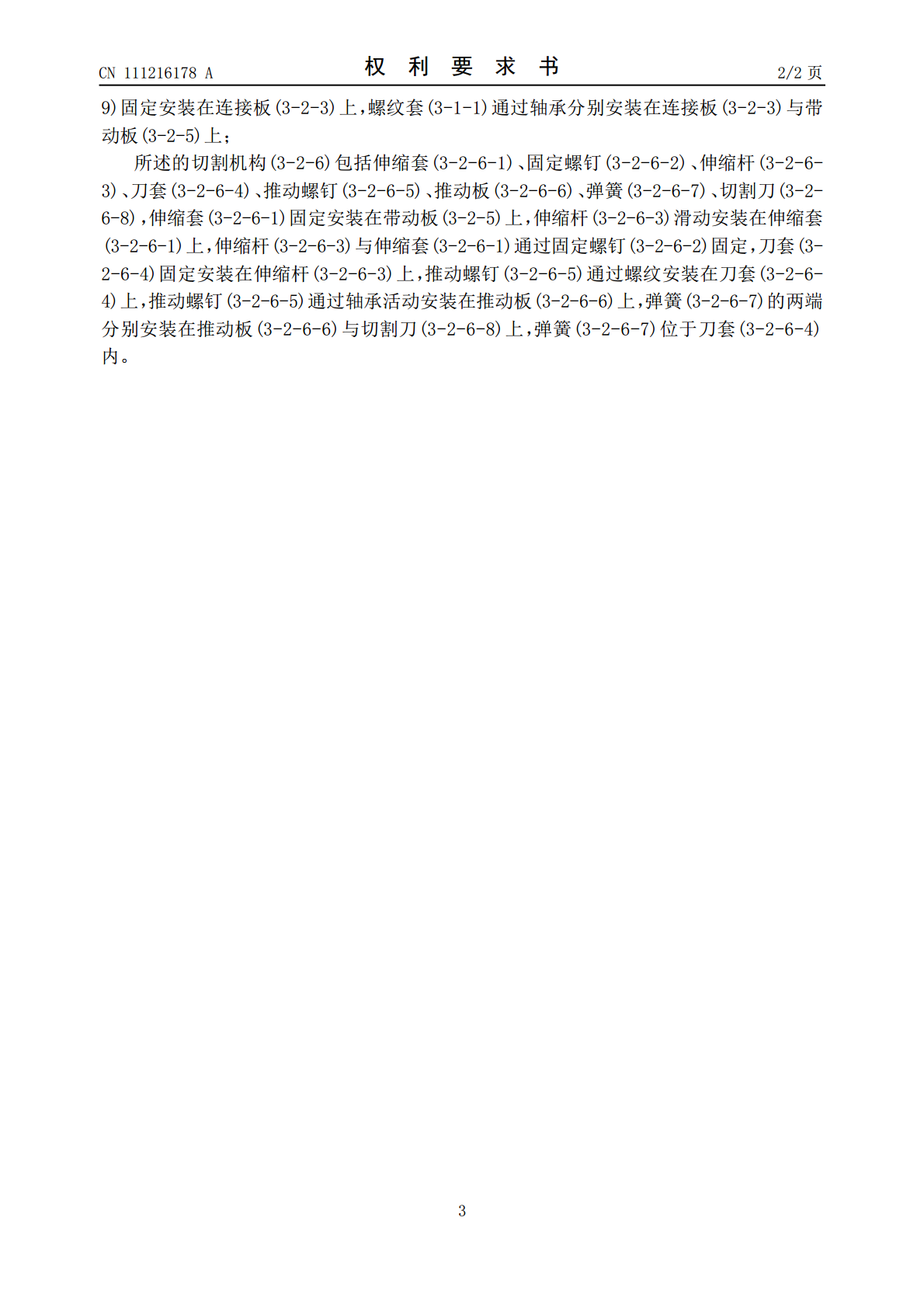

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111216178A(43)申请公布日2020.06.02(21)申请号202010034217.X(22)申请日2020.01.11(71)申请人鞠有奎地址150000黑龙江省哈尔滨市道里区上游街59号(72)发明人鞠有奎(51)Int.Cl.B26D1/28(2006.01)B26D7/26(2006.01)B26D7/02(2006.01)B26D5/08(2006.01)权利要求书2页说明书5页附图8页(54)发明名称一种橡胶制造用橡胶加工处理装置(57)摘要本发明涉及一种橡胶加工装置，更具体的说是一种橡胶制造用橡胶加工处理装置，包括橡胶压紧装置、橡胶支撑装置、橡胶切割支撑装置和固定底座，所述的橡胶压紧装置固定安装在固定底座上，橡胶支撑装置固定安装在固定底座上，橡胶支撑装置设置有两个，在固定底座的两端对称布置，橡胶切割支撑装置固定安装在固定底座的上方，本装置利用弹簧推动切割刀进给，降低了对刀具的损伤，避免了橡胶内残留的硬物质对刀体进行冲击，本装置能够自动压紧橡胶，且对橡胶有较好的支撑效果，能够适应各种厚度的橡胶，本装置的刀体转动与支撑点同心，能够提高橡胶垫的加工精度，本装置能够自动化程度更高，能够有效的提高工作效率。CN111216178ACN111216178A权利要求书1/2页1.一种橡胶制造用橡胶加工处理装置，包括橡胶压紧装置(1)、橡胶支撑装置(2)、橡胶切割支撑装置(3)和固定底座(4)，其特征在于：所述的橡胶压紧装置(1)固定安装在固定底座(4)上，橡胶支撑装置(2)固定安装在固定底座(4)上，橡胶支撑装置(2)设置有两个，在固定底座(4)的两端对称布置，橡胶切割支撑装置(3)固定安装在固定底座(4)的上方。2.根据权利要求1所述的一种橡胶制造用橡胶加工处理装置，其特征在于：所述的橡胶压紧装置(1)包括固定支架(1-1)、电机固定架A(1-2)、动力电机A(1-3)、限位套(1-4)、上压板(1-5)、齿条(1-6)，电机固定架A(1-2)固定安装在固定支架(1-1)上，动力电机A(1-3)固定安装在电机固定架A(1-2)上，限位套(1-4)固定安装在固定支架(1-1)上，限位套(1-4)设置有两个，分别位于动力电机A(1-3)的上方与下方，上压板(1-5)滑动安装在固定支架(1-1)上，上压板(1-5)上固定安装有齿条(1-6)，齿条(1-6)设置有两个，分别位于固定支架(1-1)的两端，齿条(1-6)滑动安装在限位套(1-4)上；所述的固定支架(1-1)包括架体(1-1-1)、传动齿轮A(1-1-2)、传动齿轮B(1-1-3)、传动齿轮C(1-1-4)、安装槽(1-1-5)、滑动槽(1-1-6)，安装槽(1-1-5)设置在架体(1-1-1)上，滑动槽(1-1-6)设置在架体(1-1-1)上，传动齿轮A(1-1-2)安装在动力电机A(1-3)的输出端，且传动齿轮A(1-1-2)位于安装槽(1-1-5)内，传动齿轮B(1-1-3)通过轴活动安装在安装槽(1-1-5)内，传动齿轮C(1-1-4)通过轴活动安装在安装槽(1-1-5)内，传动齿轮A(1-1-2)分别与传动齿轮B(1-1-3)及传动齿轮C(1-1-4)通过齿相啮合，上压板(1-5)通过滑动槽(1-1-6)滑动安装在架体(1-1-1)上，传动齿轮B(1-1-3)与传动齿轮C(1-1-4)分别与两个齿条(1-6)相啮合。3.根据权利要求1所述的一种橡胶制造用橡胶加工处理装置，其特征在于：所述的橡胶支撑装置(2)包括固定块(2-1)、下滑动套(2-2)、紧固螺钉A(2-3)、滑动杆(2-4)、紧固螺钉B(2-5)、上滑动套(2-6)、支撑轮(2-7)，固定块(2-1)上固定安装有下滑动套(2-2)，下滑动套(2-2)上滑动安装有滑动杆(2-4)，下滑动套(2-2)与滑动杆(2-4)通过紧固螺钉A(2-3)固定，滑动杆(2-4)另一端滑动安装在上滑动套(2-6)，滑动杆(2-4)与上滑动套(2-6)通过紧固螺钉B(2-5)固定，支撑轮(2-7)通过轴活动安装在滑动套(2-6)上。4.根据权利要求1所述的一种橡胶制造用橡胶加工处理装置，其特征在于：所述的橡胶切割支撑装置(3)包括下支撑装置(3-1)、切割装置(3-2)，下支撑装置(3-1)安装在切割装置(3-2)上；所述的下支撑装置(3-1)包括螺纹套(3-1-1)、螺杆(3-1-2)、支撑板(3-1-3)，螺纹套(3-1-1)固定安装在切割装置(3-2)上，螺杆(3-1-2)通过螺纹安装在螺纹套(3-1-1)上，支撑板(3-1-3)固定安装在螺杆(3-1-2)上；所述的切割装置(3-2)包括固定底板(3-2-1)、限制架(3-2
