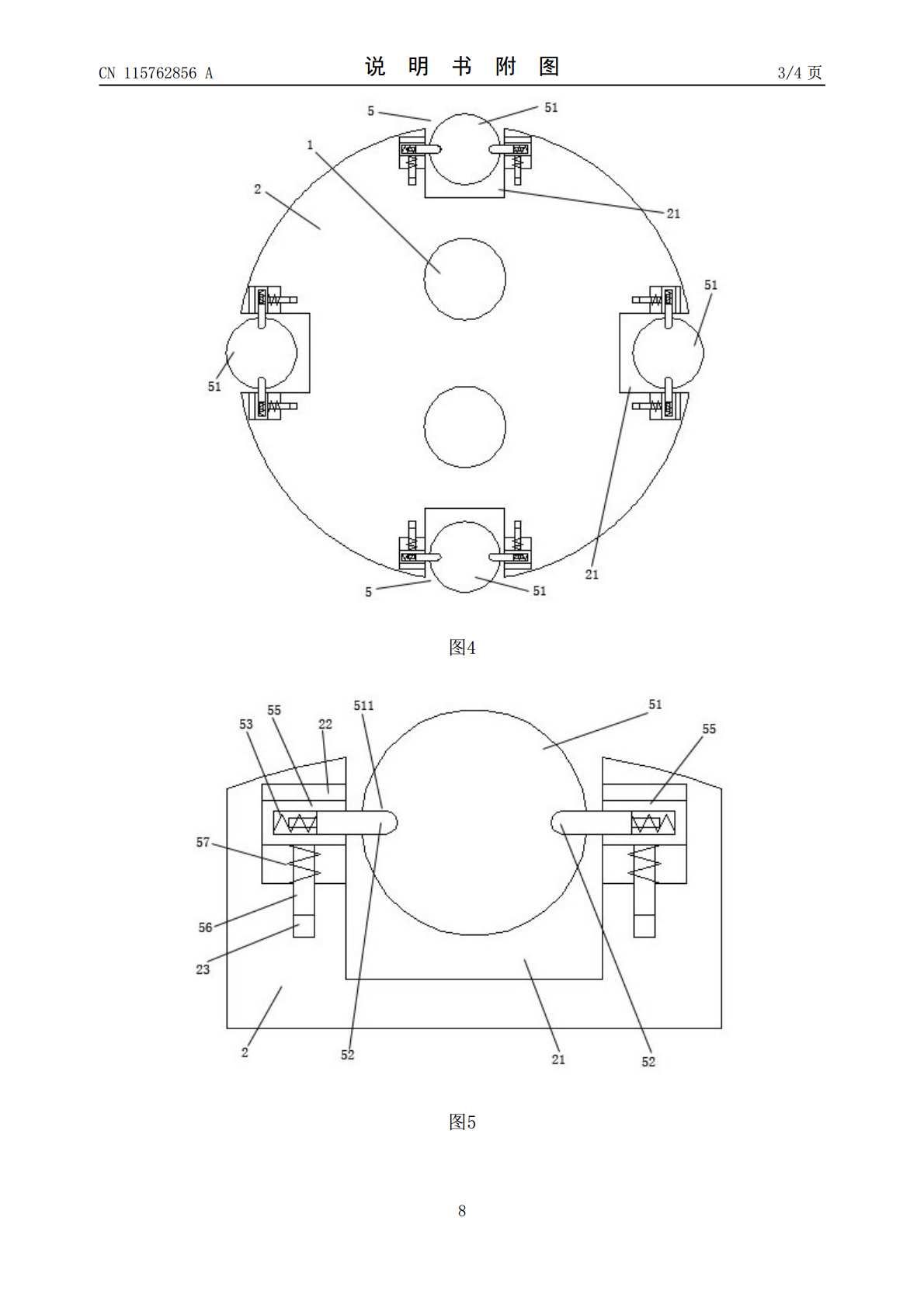

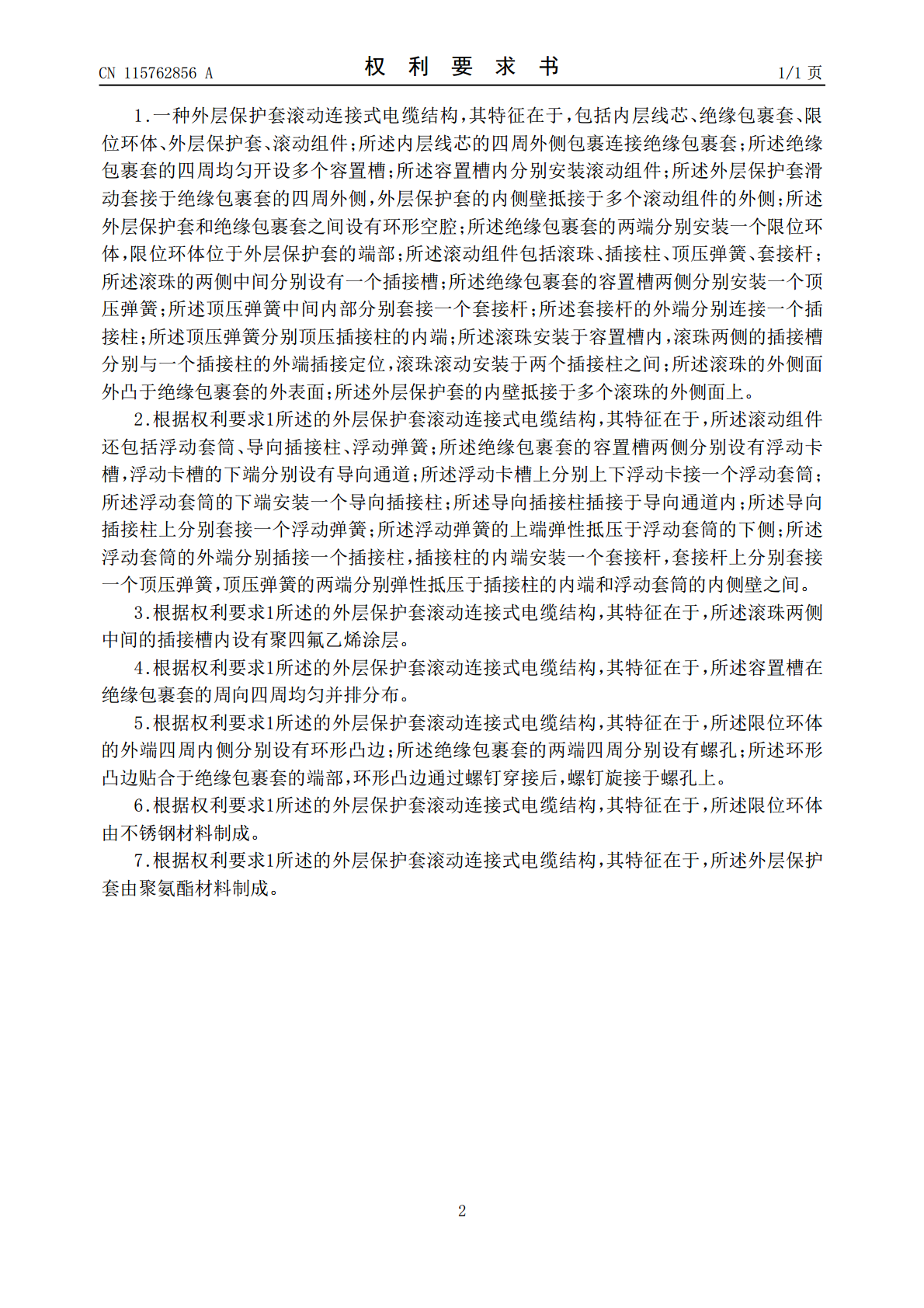

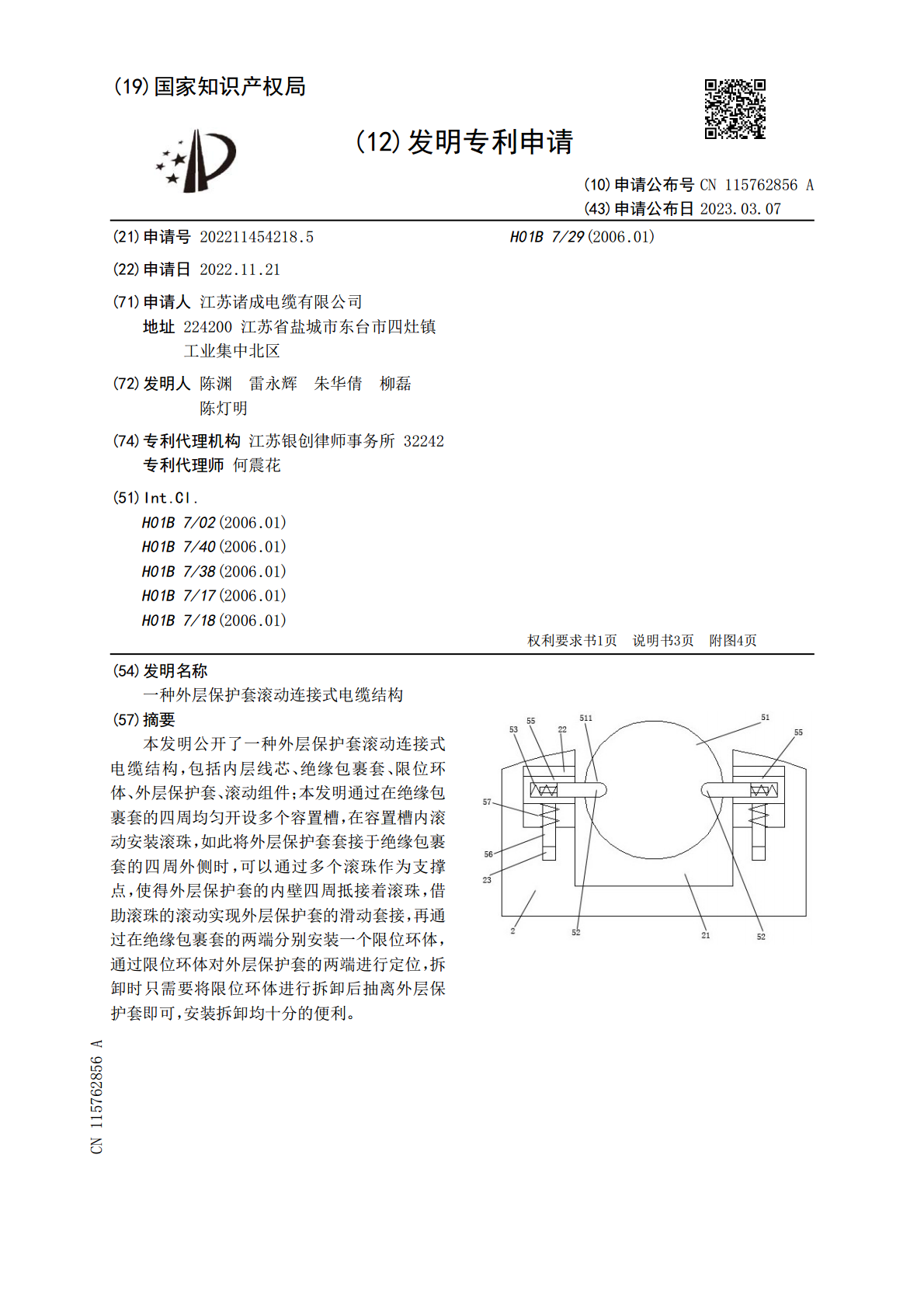

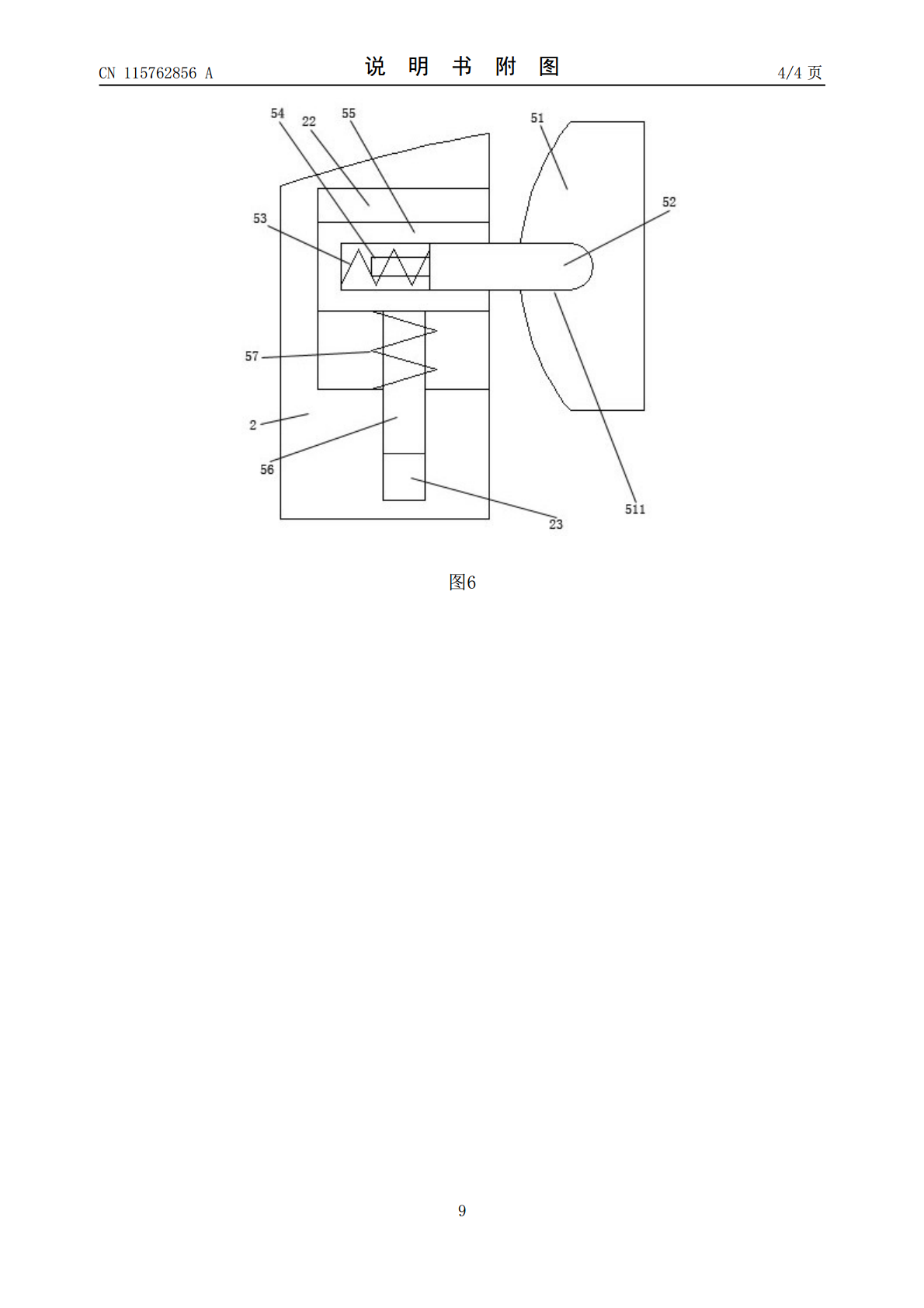

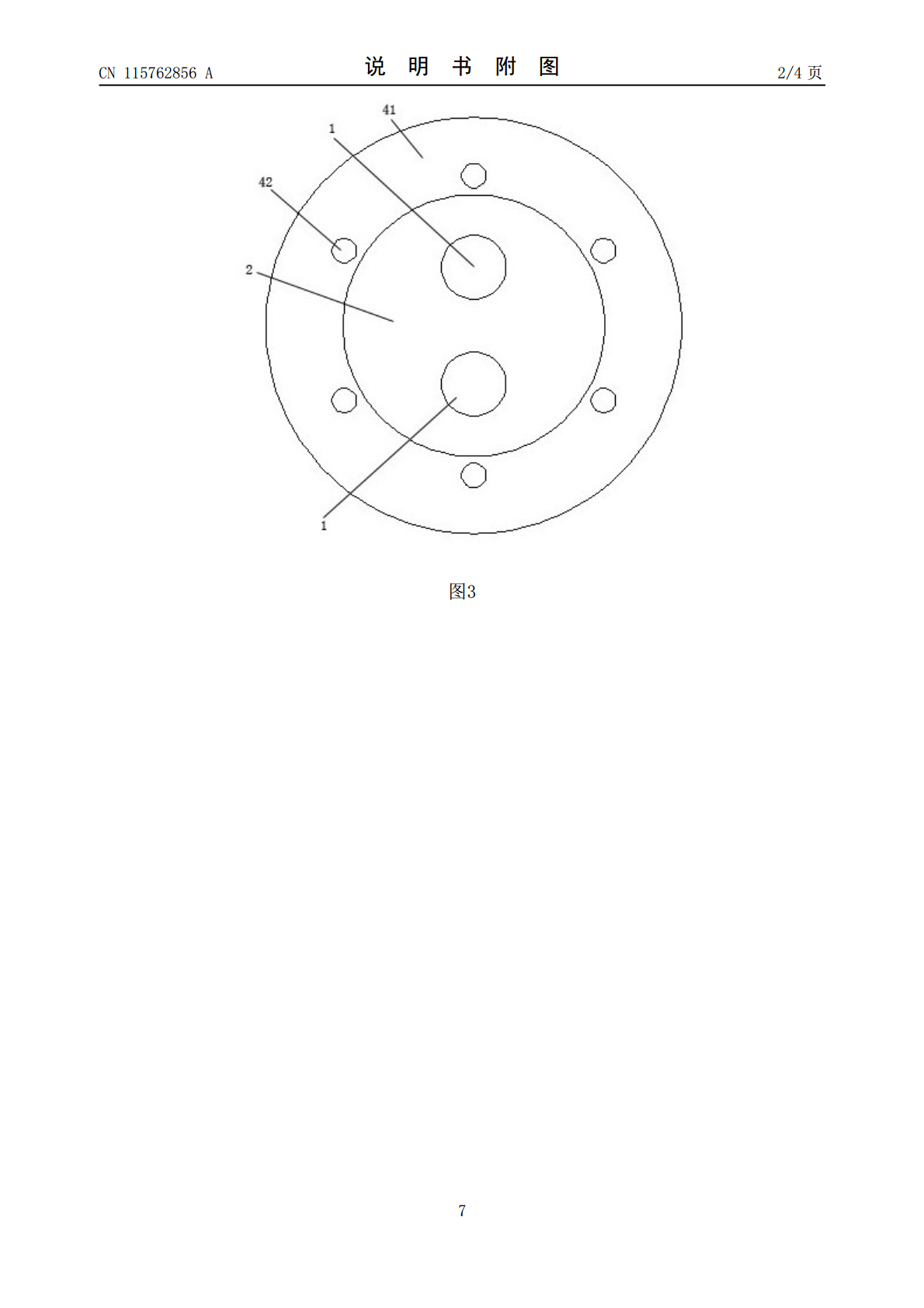

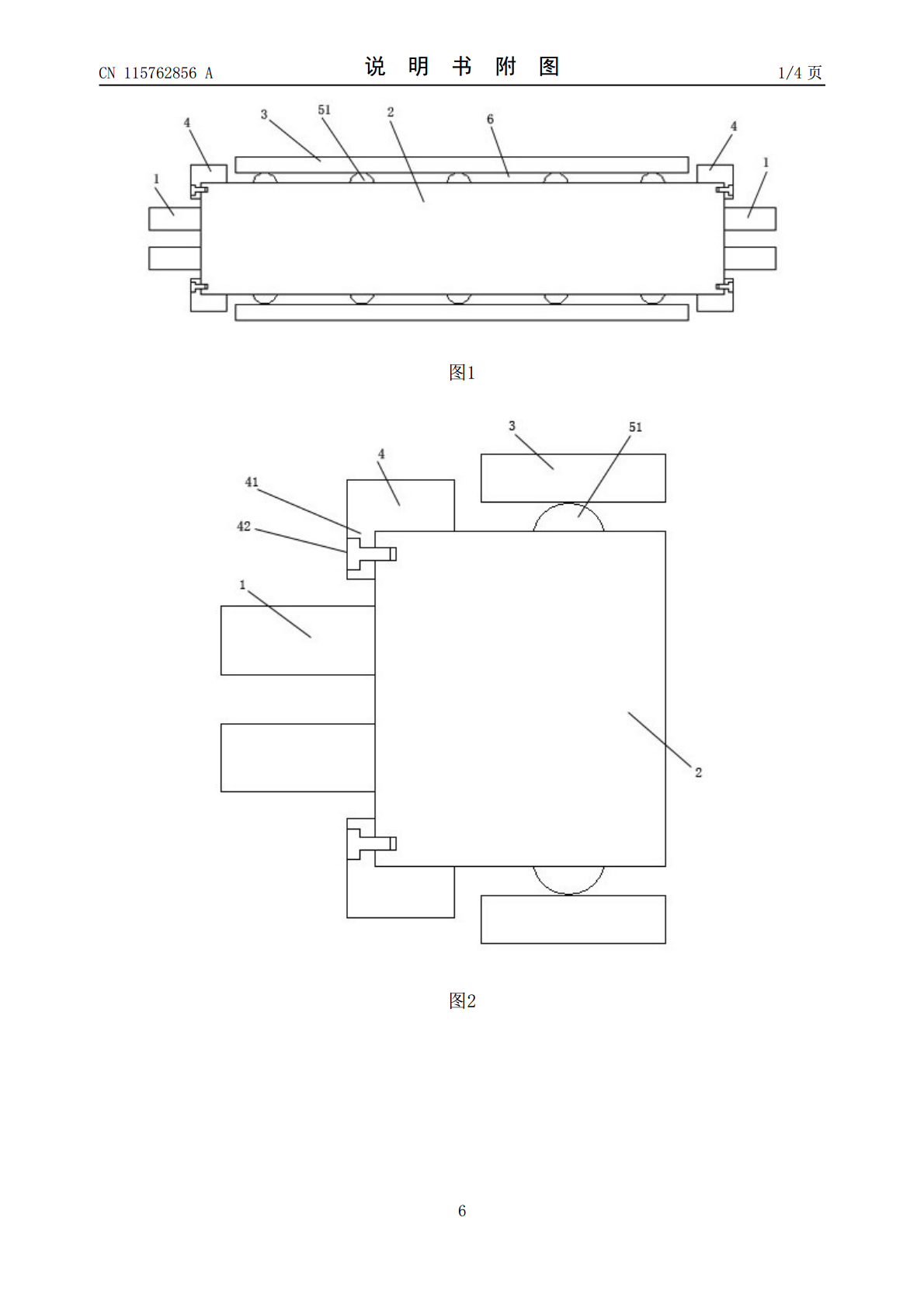

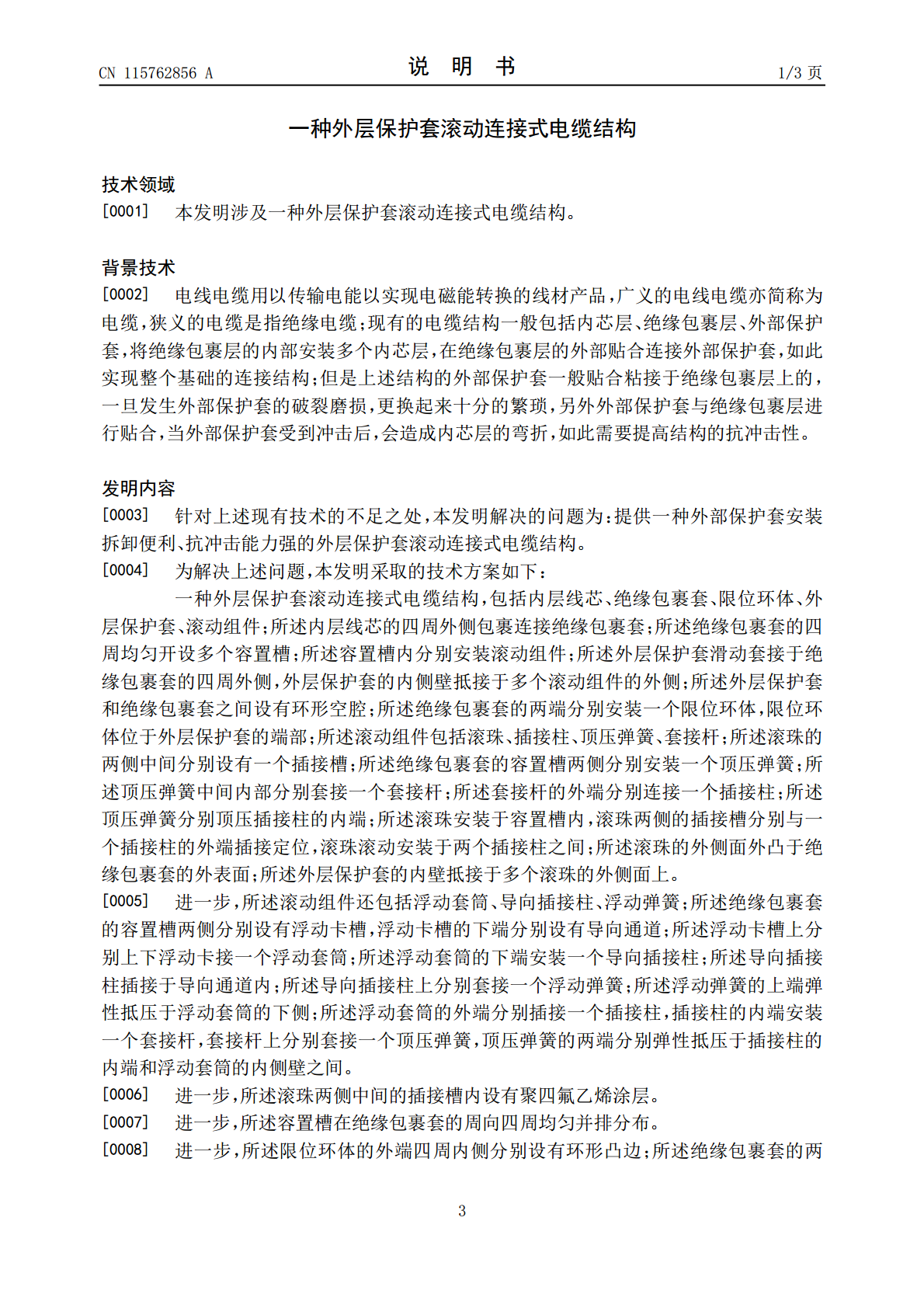

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115762856A(43)申请公布日2023.03.07(21)申请号202211454218.5H01B7/29(2006.01)(22)申请日2022.11.21(71)申请人江苏诸成电缆有限公司地址224200江苏省盐城市东台市四灶镇工业集中北区(72)发明人陈渊雷永辉朱华倩柳磊陈灯明(74)专利代理机构江苏银创律师事务所32242专利代理师何震花(51)Int.Cl.H01B7/02(2006.01)H01B7/40(2006.01)H01B7/38(2006.01)H01B7/17(2006.01)H01B7/18(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种外层保护套滚动连接式电缆结构(57)摘要本发明公开了一种外层保护套滚动连接式电缆结构，包括内层线芯、绝缘包裹套、限位环体、外层保护套、滚动组件；本发明通过在绝缘包裹套的四周均匀开设多个容置槽，在容置槽内滚动安装滚珠，如此将外层保护套套接于绝缘包裹套的四周外侧时，可以通过多个滚珠作为支撑点，使得外层保护套的内壁四周抵接着滚珠，借助滚珠的滚动实现外层保护套的滑动套接，再通过在绝缘包裹套的两端分别安装一个限位环体，通过限位环体对外层保护套的两端进行定位，拆卸时只需要将限位环体进行拆卸后抽离外层保护套即可，安装拆卸均十分的便利。CN115762856ACN115762856A权利要求书1/1页1.一种外层保护套滚动连接式电缆结构，其特征在于，包括内层线芯、绝缘包裹套、限位环体、外层保护套、滚动组件；所述内层线芯的四周外侧包裹连接绝缘包裹套；所述绝缘包裹套的四周均匀开设多个容置槽；所述容置槽内分别安装滚动组件；所述外层保护套滑动套接于绝缘包裹套的四周外侧，外层保护套的内侧壁抵接于多个滚动组件的外侧；所述外层保护套和绝缘包裹套之间设有环形空腔；所述绝缘包裹套的两端分别安装一个限位环体，限位环体位于外层保护套的端部；所述滚动组件包括滚珠、插接柱、顶压弹簧、套接杆；所述滚珠的两侧中间分别设有一个插接槽；所述绝缘包裹套的容置槽两侧分别安装一个顶压弹簧；所述顶压弹簧中间内部分别套接一个套接杆；所述套接杆的外端分别连接一个插接柱；所述顶压弹簧分别顶压插接柱的内端；所述滚珠安装于容置槽内，滚珠两侧的插接槽分别与一个插接柱的外端插接定位，滚珠滚动安装于两个插接柱之间；所述滚珠的外侧面外凸于绝缘包裹套的外表面；所述外层保护套的内壁抵接于多个滚珠的外侧面上。2.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述滚动组件还包括浮动套筒、导向插接柱、浮动弹簧；所述绝缘包裹套的容置槽两侧分别设有浮动卡槽，浮动卡槽的下端分别设有导向通道；所述浮动卡槽上分别上下浮动卡接一个浮动套筒；所述浮动套筒的下端安装一个导向插接柱；所述导向插接柱插接于导向通道内；所述导向插接柱上分别套接一个浮动弹簧；所述浮动弹簧的上端弹性抵压于浮动套筒的下侧；所述浮动套筒的外端分别插接一个插接柱，插接柱的内端安装一个套接杆，套接杆上分别套接一个顶压弹簧，顶压弹簧的两端分别弹性抵压于插接柱的内端和浮动套筒的内侧壁之间。3.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述滚珠两侧中间的插接槽内设有聚四氟乙烯涂层。4.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述容置槽在绝缘包裹套的周向四周均匀并排分布。5.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述限位环体的外端四周内侧分别设有环形凸边；所述绝缘包裹套的两端四周分别设有螺孔；所述环形凸边贴合于绝缘包裹套的端部，环形凸边通过螺钉穿接后，螺钉旋接于螺孔上。6.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述限位环体由不锈钢材料制成。7.根据权利要求1所述的外层保护套滚动连接式电缆结构，其特征在于，所述外层保护套由聚氨酯材料制成。2CN115762856A说明书1/3页一种外层保护套滚动连接式电缆结构技术领域[0001]本发明涉及一种外层保护套滚动连接式电缆结构。背景技术[0002]电线电缆用以传输电能以实现电磁能转换的线材产品，广义的电线电缆亦简称为电缆，狭义的电缆是指绝缘电缆；现有的电缆结构一般包括内芯层、绝缘包裹层、外部保护套，将绝缘包裹层的内部安装多个内芯层，在绝缘包裹层的外部贴合连接外部保护套，如此实现整个基础的连接结构；但是上述结构的外部保护套一般贴合粘接于绝缘包裹层上的，一旦发生外部保护套的破裂磨损，更换起来十分的繁琐，另外外部保护套与绝缘包裹层进行贴合，当外部保护套受到冲击后，会造成内芯层的弯折，如此需要提高结构的抗冲击性。发明内容[0003]针对上述现有技术的不足之处，本发明解决的问题为：
