一种曲面印刷机的承印件出料装置.pdf

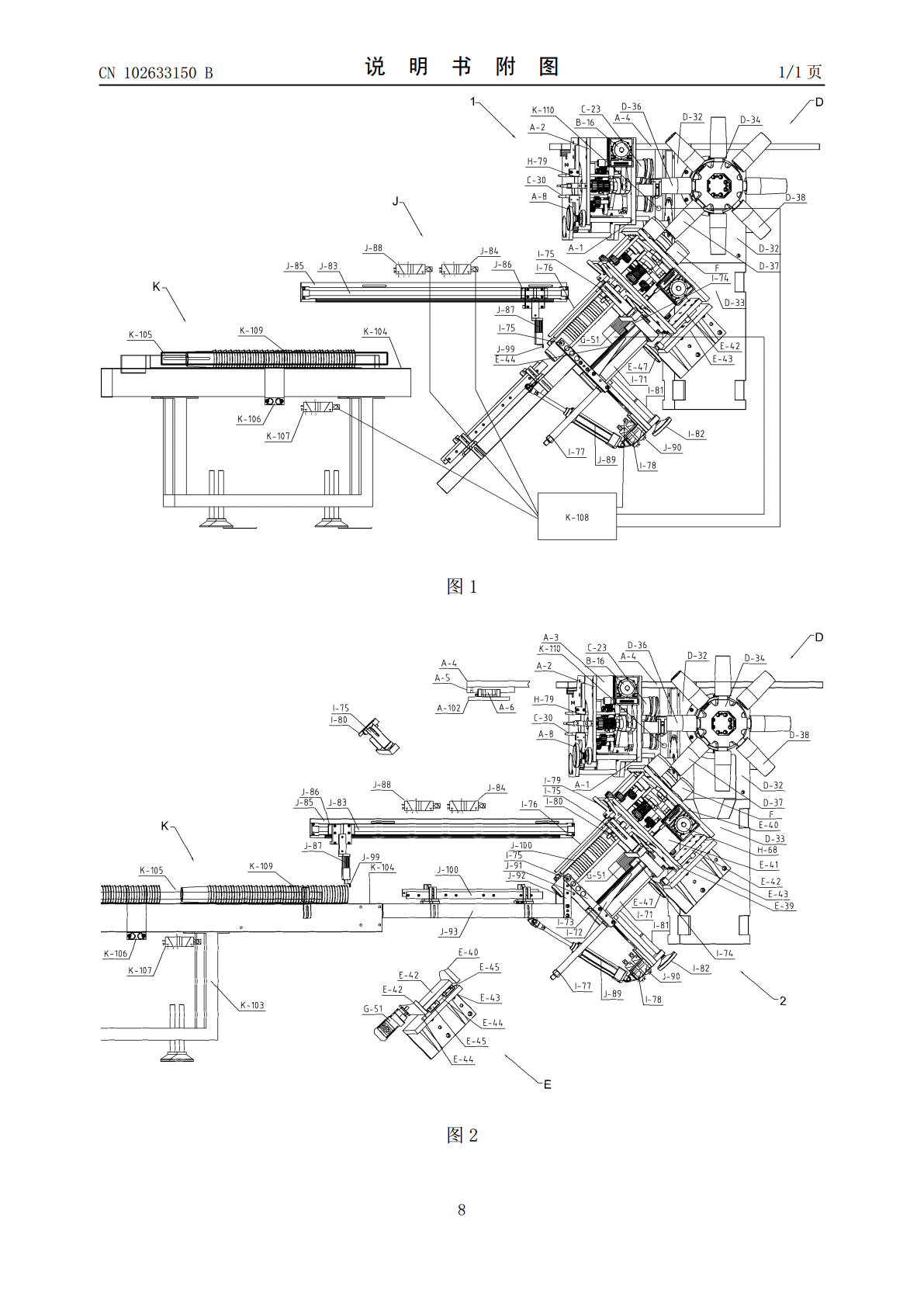

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102633150102633150B(45)授权公告日2014.10.08(21)申请号201210109899.1CN2179822Y,1994.10.19,全文.CN201240101Y,2009.05.20,全文.(22)申请日2012.04.13CN201228093Y,2009.04.29,全文.(73)专利权人王昌佑CN201186523Y,2009.01.28,全文.地址515638广东省潮州市潮安县庵埠镇护CN201201359Y,2009.03.04,全文.堤公路官路6号US4892184A,1990.01.09,全文.(72)发明人王贤淮潘悦坤EP0266645A1,1988.05.11,全文.(74)专利代理机构珠海智专专利商标代理有限JPS5296109A,1977.08.12,全文.公司44262审查员卢华生代理人刘曾剑(51)Int.Cl.B65H29/38(2006.01)B65H29/66(2006.01)B65H31/04(2006.01)(56)对比文件CN101823361A,2010.09.08,全文.权权利要求书1页利要求书1页说明书5页说明书5页附图1页附图1页(54)发明名称一种曲面印刷机的承印件出料装置(57)摘要本发明公开了一种曲面印刷机的承印件出料装置，包括控制系统、成品叠料通道（I）、送料槽装置（J）以及成品收料装置（K），控制系统与送料槽装置（J）控制连接；所述成品叠料通道（I）具有可调推送料装置（I-75），所述送料槽装置（J）具有送料槽（J-93）、送料槽支撑架（J-91）、送料槽驱动装置和推料机构，所述可调推送料装置（I-75）用于将成品承印件由所述成品叠料通道（I）推送至所述送料槽（J-93）上；在所述送料槽驱动装置的驱动下，所述送料槽（J-93）交替地形成水平状态和倾斜状态；所述推料机构用于当送料槽（J-93）位于水平状态并与成品收料装置（K）对接时，将成品承印件由所述送料槽（J-93）推送至成品收料装置（K）。上述承印件出料装置的推料槽板通过摆动交替地形成水平状态和倾斜状态，解决了倾斜安装的接料装置和成品叠料通道与水平设置的成品收料装置的衔接问题。CN102633150BCN102635BCN102633150B权利要求书1/1页1.一种曲面印刷机的承印件出料装置，包括控制系统、成品叠料通道（I）、送料槽装置（J）以及成品收料装置（K），所述控制系统与所述送料槽装置（J）控制连接；其特征在于：所述成品叠料通道（I）具有可调推送料装置（I-75），所述送料槽装置（J）具有送料槽（J-93）、送料槽支撑架（J-91）、送料槽驱动装置和推料机构，在所述送料槽驱动装置的驱动下，所述送料槽（J-93）交替地形成水平状态和倾斜状态；当所述送料槽（J-93）位于倾斜状态时，所述送料槽（J-93）与所述成品收料装置（K）脱离并与所述成品叠料通道（I）对接，所述可调推送料装置（I-75）用于将成品承印件由所述成品叠料通道（I）推送至所述送料槽（J-93）上；所述推料机构用于当送料槽（J-93）位于水平状态并与成品收料装置（K）对接时，将成品承印件由所述送料槽（J-93）推送至成品收料装置（K）。2.根据权利要求1所述的承印件出料装置，其特征在于：所述成品叠料通道（I）还包括堆叠料支承座（I-71）、道轨升降支撑架（I-72）、道轨（I-73）、滑块（I-74）、弹性通行卡具（I-80）、可调弹性校正装置（I-76）、送料气缸（I-77）、送料电磁阀（I-78）；其中，所述成品叠料通道（I）相对于水平面倾斜地设置，所述堆叠料支承座（I-71）固定设置，所述道轨升降支撑架（I-72）固定在所述堆叠料支承座（I-71）上；所述道轨（I-73）固定在所述道轨升降支撑架（I-72）上，调道轨升降丝杆（I-81）的末端螺设于道轨升降支撑架（I-72），另一端通过连接件固定在堆叠料支承座（I-71）的下方并在其末端安装手轮（I-82），送料气缸（I-77）固定在道轨升降支撑架（I-72）的后面；所述可调推送料装置（I-75）固定在滑块（I-74）上并通过连接件固定于送料气缸（I-77）的气缸轴末端。3.根据权利要求1所述的承印件出料装置，其特征在于：所述送料槽装置（J）包括送料无杆气缸（J-83）、送料气缸电磁阀（J-84）、气缸支撑架（J-85）、推料刀气缸（J-87）、送料槽（J-93）、推料刀（J-99）、推料刀电磁阀（J-88）、送料槽支撑架（J-91）、送料槽摇臂（J-92）、送料槽升降气缸（J-89）和送料槽升降电磁阀（J-90）；其中，送料槽支撑架（J-91）安装固定在堆叠料支承座
