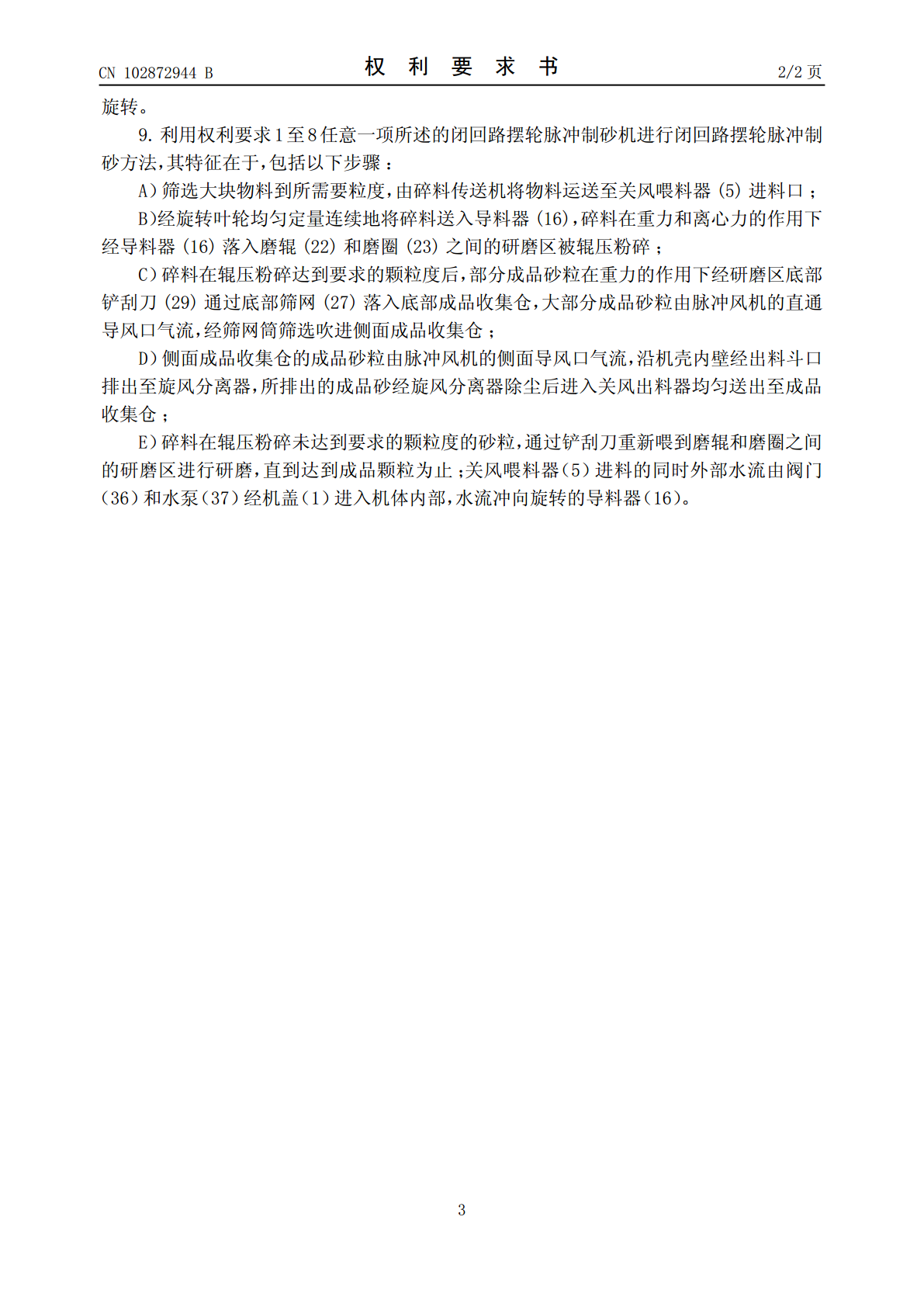

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号(10)授权公告号CNCN102872944102872944B(45)授权公告日2014.08.06(21)申请号201210394084.2JP2002-45717A,2002.02.12,GB1035582A,1966.07.13,(22)申请日2012.10.17CN202876893U,2013.04.17,(73)专利权人程国铭曹慧琴,秦志英,王惠,侯书军.雷蒙磨地址545000广西壮族自治区柳州市柳邕路的磨碎机理研究.《现代制造工程》.2003,(第8363＃地区无线电总厂期),14-15.(72)发明人程国铭程炳南审查员于荟琪(74)专利代理机构深圳市科吉华烽知识产权事务所(普通合伙)44248代理人张立娟黄晓笛(51)Int.Cl.B02C15/06(2006.01)B02C23/02(2006.01)B02C23/10(2006.01)B02C23/20(2006.01)(56)对比文件CN2531874Y,2003.01.22,CN2706229Y,2005.06.29,CN1256183C,2006.05.17,权权利要求书2页利要求书2页说明书5页说明书5页附图5页附图5页(54)发明名称闭回路摆轮脉冲制砂机及制砂方法(57)摘要本发明提供了一种闭回路摆轮脉冲制砂机及制砂方法，通过安装内置筛网筒，设置侧面集料仓，通过脉冲风机的直通和侧面的两种气流，将成品砂排出，从而避免过度研磨，控制粉碎颗粒。通过调节压力支撑架，磨辊弹簧和磨辊限位装置调节研磨压力及粉碎颗粒度。通过设置导料器和底部筛网实现山石碎料的干式制砂，沙河泥石料的冲水湿式制砂。实际样机运行效果：入料碎料大小：10～30mm；可生成成品砂：超细砂、细砂、中砂、粗砂，成品颗粒范围0.1～6mm。CN102872944BCN1028794BCN102872944B权利要求书1/2页1.一种闭回路摆轮脉冲制砂机，包括机盖(1)、主机机壳(2)、关风喂料器(5)、喂料器电机(6)，所述的机盖(1)安装在主机机壳(2)上方，所述关风喂料器(5)与喂料器电机(6)安装在机盖(1)上方，关风喂料器(5)与喂料器电机(6)通过链条相连，其特征在于：还包括鼓风机(11)、脉冲风机电机(7)、阀门（36）、水泵（37），所述水泵（37）通过阀门（36）与机盖(1)连接，水泵（37）的水管深入机盖(1)内；所述主机机壳(2)内壁安装有筛网筒(31)，主机机壳(2)下部与筛网筒(31)的空间为侧面成品收集仓(33)；所述主机机壳(2)上设有出料斗(3)、直通导风管(15)和侧面导风管(9)，鼓风机(11)的出风口上设有脉冲风机(8)，脉冲风机(8)通过直通导风管(15)和侧面导风管(9)与主机机壳(2)相连，所述脉冲风机电机(7)设置在脉冲风机(8)上；所述主机机壳(2)一端设有主轴座(26)，主轴座(26)上设有主轴(25)，主轴(25)的一端设有皮带轮(13)，主轴(25)的另一端设有悬辊支撑架(19)，悬辊支撑架(19)上设有悬辊装置(20)和磨辊限位装置(21)，悬辊装置(20)的下端是磨辊(22)，磨辊限位装置(21)设置在磨辊(22)的上方，与磨辊(22)位置相对应的主机机壳(2)上设有磨圈(23)，磨圈(23)固定在磨圈座(24)上，在磨圈座(24)与主轴座(26)之间形成一个研磨仓(32)，在磨圈座(24)与主轴座(26)之间的主轴(25)上设有铲刀架(30)，铲刀架(30)上设有铲刮刀(29)，在磨圈(23)下方设有底部筛网(27)，所述的悬辊支撑架(19)上方安装有磨辊弹簧(18)和压力支撑架(17)。2.根据权利要求1所述的闭回路摆轮脉冲制砂机，其特征在于：脉冲风机电机(7)与脉冲风机(8)通过链条相连，脉冲风机(8)设置有进风口、直通导风口和两个侧面导风口，进风口与鼓风机（11）的出风口连接，直通导风口与直通导风管（15）连接，两个侧面导风口与两根侧面导风管(9)连接，直通导风管(15)穿过筛网筒(31)连接到主机内部，侧面导风管(9)连接到侧面成品收集仓(33)。3.根据权利要求1所述的闭回路摆轮脉冲制砂机，其特征在于：所述的脉冲风机(8)通过内部设置的气流换向器将鼓风机（11）输入的气流切换为直通导风口气流与侧面导风口气流。4.根据权利要求1所述的闭回路摆轮脉冲制砂机，其特征在于：悬辊装置的数量为3~8个，铲刮刀的数量为3~8个，悬辊装置的数量与铲刮刀的数量相同。5.根据权利要求1所述的闭回路摆轮脉冲制砂机，其特征在于：还包括磨圈座(24)、主机安装板(28)、底座(12)、旋风分离器(4)，所述的底部筛网(27)、磨圈座(24)和机壳(2)通过螺栓安装在主机安装板(28)上
