吊针塑料管加热器.pdf

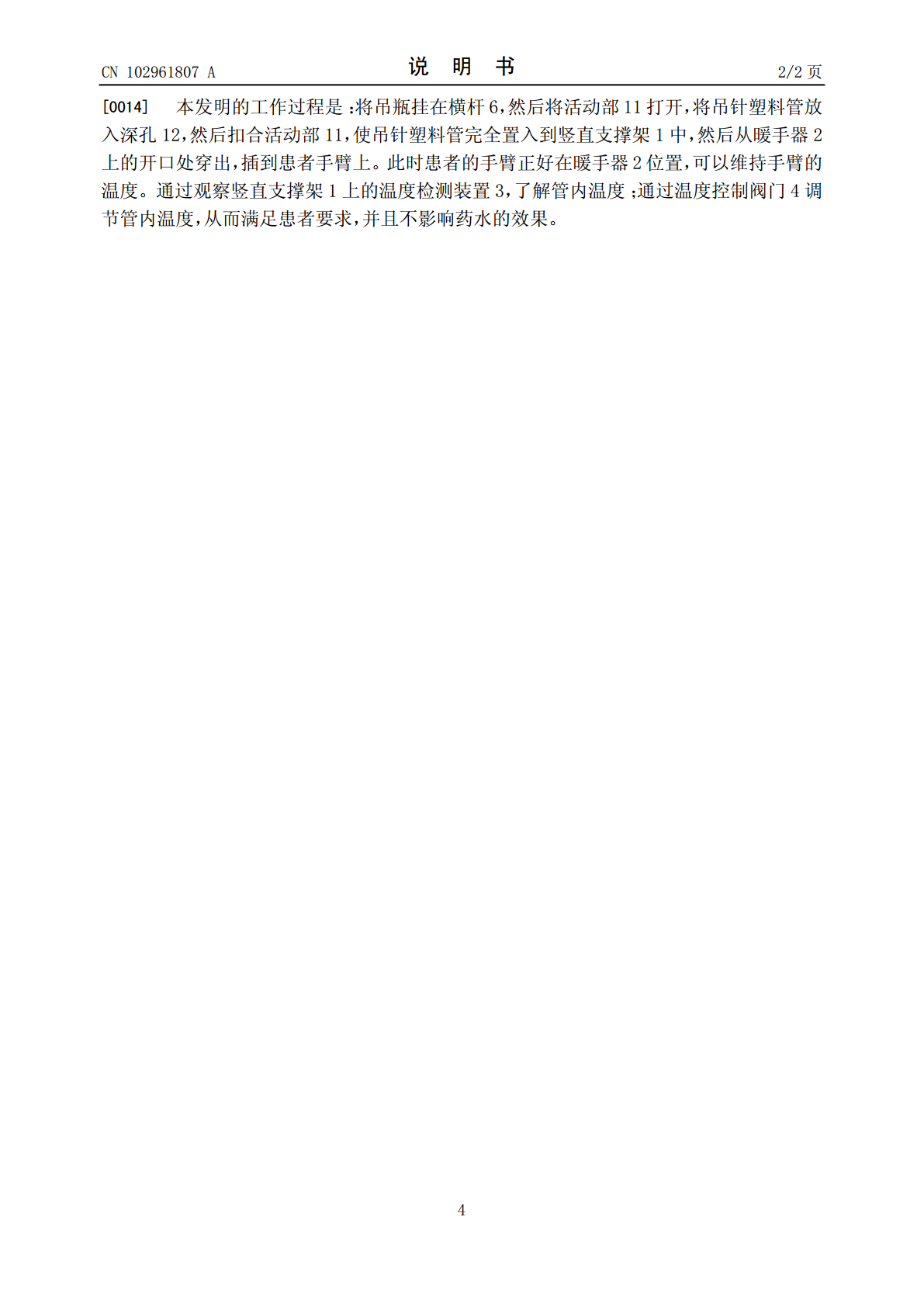

(19)中华人民共和国国家知识产权局*CN102961807A*(12)发明专利申请(10)申请公布号CN102961807A(43)申请公布日2013.03.13(21)申请号201210444554.1(22)申请日2012.11.08(71)申请人陕西科技大学地址710021陕西省西安市未央区大学园区陕西科技大学(72)发明人李明辉夏青(74)专利代理机构西安智大知识产权代理事务所61215代理人刘国智(51)Int.Cl.A61M5/44(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称吊针塑料管加热器(57)摘要一种吊针塑料管加热器，包括与取暖设备连通的竖直支撑架，竖直支撑架沿其轴向均分为可以开合的两部分，该两部分之间有纵向的用于放置吊针塑料管的深孔，在竖直支撑架的上部有用于挂吊瓶的横杆，下部连接有弧形的暖手器，暖手器上开有深孔连通的出口，本发明使得患者在打吊针的过程中药水得到加热，并且温度不影响药效，将手放到暖手器中，更是温暖，让患者在打吊针的过程中感觉舒适，避免静脉炎的发生，同时还可以结合暖气通道连接，降低成本。CN1029687ACN102961807A权利要求书1/1页1.一种吊针塑料管加热器，其特征在于，包括与取暖设备连通的竖直支撑架（1），竖直支撑架（1）沿其轴向均分为可以开合的两部分，该两部分之间有纵向的用于放置吊针塑料管的深孔（12），在竖直支撑架（1）的上部有用于挂吊瓶的横杆（6），下部连接有弧形的暖手器（2），暖手器（2）上开有与深孔（12）连通的出口。2.根据权利要求1所述的一种吊针塑料管加热器，其特征在于，所述竖直支撑架（1）沿其轴向均分为固定部（14）与活动部（11），固定部（14）与活动部（11）之间通过开合铰链（13）实现开合。3.根据权利要求1所述的一种吊针塑料管加热器，其特征在于，所述取暖设备为水暖暖气片，竖直支撑架（1）沿其轴向均分的两部分均为空心结构，分别与水暖暖气片连通。4.根据权利要求1所述的一种吊针塑料管加热器，其特征在于，所述竖直支撑架（1）上设置温度检测装置（3）和温度控制阀门（4）。2CN102961807A说明书1/2页吊针塑料管加热器技术领域[0001]本发明属于医疗器械领域，具体涉及一种吊针塑料管加热器。背景技术[0002]冬天打吊针，由于药水的冰冷的，很多人在打吊针的过程中，经常会觉得手臂发冷，身体僵硬，让患者感觉很不舒服;严重点的甚至造成轻微的静脉炎。发明内容[0003]为了克服上述现有技术的缺点，本发明的目的在于提供一种吊针塑料管加热器，可以对药水进行一定的加温，并且让人的手保持温度后，可以很好的缓解患者的不舒适感。[0004]为了达到上述目的，本发明采用的技术方案为：[0005]一种吊针塑料管加热器，包括与取暖设备连通的竖直支撑架1，竖直支撑架1沿其轴向均分为可以开合的两部分，该两部分之间有纵向的用于放置吊针塑料管的深孔12，在竖直支撑架1的上部有用于挂吊瓶的横杆6，下部连接有弧形的暖手器2，暖手器2上开有与深孔12连通的出口。[0006]所述竖直支撑架1沿其轴向均分为固定部14与活动部11，固定部14与活动部11之间通过开合铰链13实现开合。[0007]所述取暖设备为水暖暖气片，竖直支撑架1沿其轴向均分的两部分均为空心结构，分别与水暖暖气片连通。[0008]所述竖直支撑架1上设置温度检测装置3和温度控制阀门4。[0009]与现有技术相比，本发明使得患者在打吊针的过程中药水得到加热，并且温度不影响药效，将手放到暖手器中，更是温暖，让患者在打吊针的过程中感觉舒适，避免静脉炎的发生，同时还可以结合暖气通道连接，降低成本。附图说明[0010]图1是本发明结构示意图。[0011]图2是本发明竖直支撑架的截面示意图。具体实施方式[0012]下面结合附图对本发明做进一步详细说明。[0013]如图1和2所示，一种吊针塑料管加热器，包括与取暖设备连通的竖直支撑架1，本实施例中取暖设备为水暖暖气片。竖直支撑架1沿其轴向均分为固定部14与活动部11，固定部14与活动部11均为空心结构，分别与水暖暖气片连通。固定部14与活动部11之间通过开合铰链13实现开合，两者之间有纵向的用于放置吊针塑料管的深孔12，在竖直支撑架1的上部有用于挂吊瓶的横杆6，下部连接有弧形的暖手器2，暖手器2上开有与深孔12连通的出口。3CN102961807A说明书2/2页[0014]本发明的工作过程是：将吊瓶挂在横杆6，然后将活动部11打开，将吊针塑料管放入深孔12，然后扣合活动部11，使吊针塑料管完全置入到竖直支撑架1中，然后从暖手器2上的开口处穿出，插到患者手臂上。此时患者的手臂正好在暖手器2位置，可以维持手臂的温度。通过观察竖直支撑架1上的温度检测装
