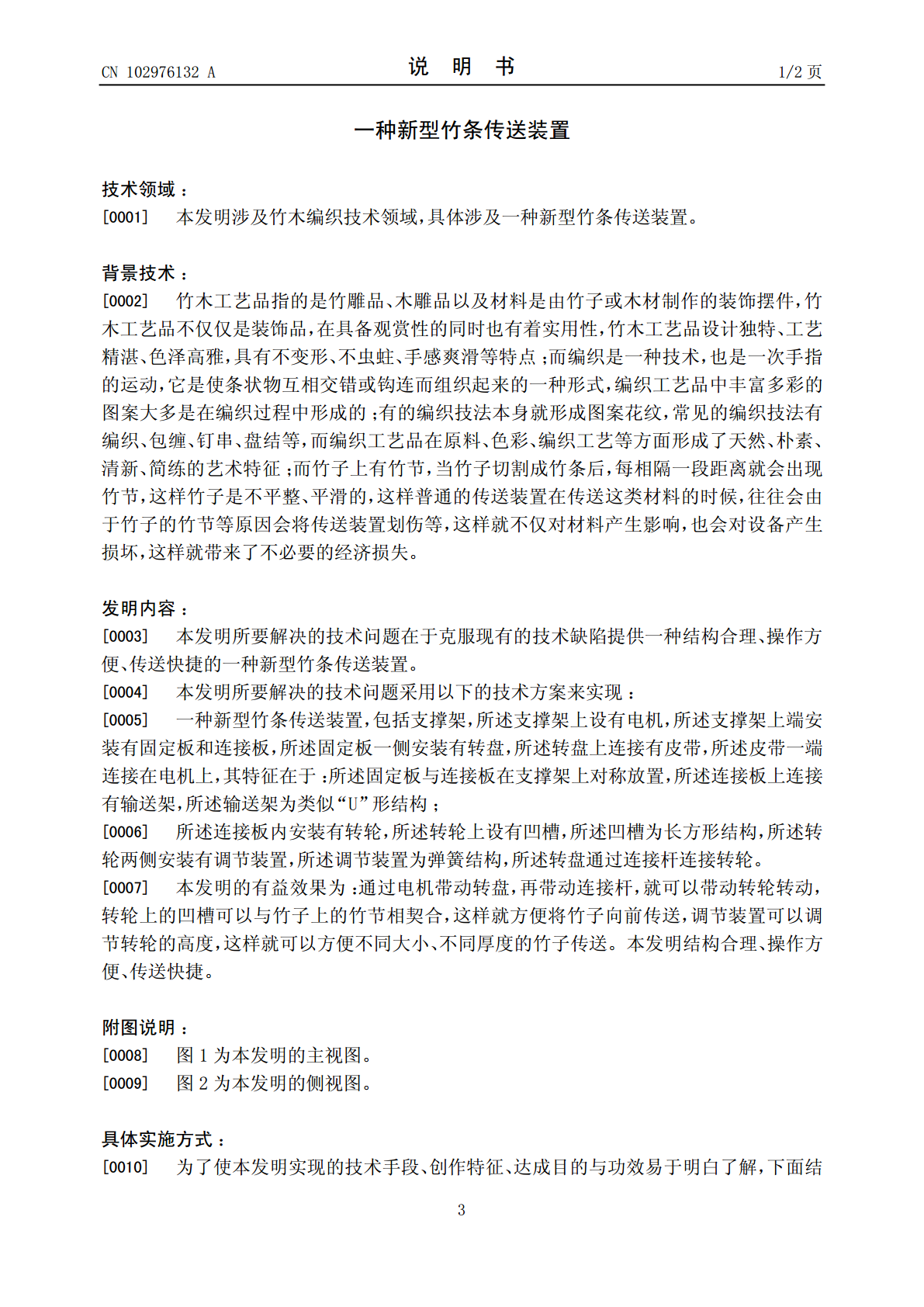

(19)中华人民共和国国家知识产权局*CN102976132A*(12)发明专利申请(10)申请公布号CN102976132A(43)申请公布日2013.03.20(21)申请号201210438933.X(22)申请日2012.11.07(71)申请人蒋克红地址242200安徽省宣城市广德县卢村乡甘溪村太阳山村民组17号(72)发明人蒋克红(74)专利代理机构安徽信拓律师事务所34117代理人娄尔玉(51)Int.Cl.B65H20/04(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称一种新型竹条传送装置(57)摘要一种新型竹条传送装置，涉及竹木编织技术领域，包括支撑架，所述支撑架上设有电机，所述支撑架上端安装有固定板和连接板，所述固定板一侧安装有转盘，所述转盘上连接有皮带，所述皮带一端连接在电机上，其特征在于：所述固定板与连接板在支撑架上对称放置，所述连接板上连接有输送架，所述输送架为类似“U”形结构，所述连接板内安装有转轮，所述转轮上设有凹槽，所述凹槽为长方形结构，所述转轮两侧安装有调节装置，所述调节装置为弹簧结构，所述转盘通过连接杆连接转轮。本发明结构合理、操作方便、传送快捷。CN1029763ACN102976132A权利要求书1/1页1.一种新型竹条传送装置，包括支撑架，所述支撑架上设有电机，所述支撑架上端安装有固定板和连接板，所述固定板一侧安装有转盘，所述转盘上连接有皮带，所述皮带一端连接在电机上，其特征在于：所述固定板与连接板在支撑架上对称放置，所述连接板上连接有输送架，所述连接板内安装有转轮，所述转轮两侧安装有调节装置，所述转盘通过连接杆连接转轮。2.根据权利要求1所述的一种新型竹条传送装置，其特征在于：所述输送架为类似“U”形结构。3.根据权利要求1所述的一种新型竹条传送装置，其特征在于：所述转轮上设有凹槽。4.根据权利要求3所述的一种新型竹条传送装置，其特征在于：所述凹槽为长方形结构。5.根据权利要求1所述的一种新型竹条传送装置，其特征在于：所述调节装置为弹簧结构。2CN102976132A说明书1/2页一种新型竹条传送装置技术领域：[0001]本发明涉及竹木编织技术领域，具体涉及一种新型竹条传送装置。背景技术：[0002]竹木工艺品指的是竹雕品、木雕品以及材料是由竹子或木材制作的装饰摆件，竹木工艺品不仅仅是装饰品，在具备观赏性的同时也有着实用性，竹木工艺品设计独特、工艺精湛、色泽高雅，具有不变形、不虫蛀、手感爽滑等特点；而编织是一种技术，也是一次手指的运动，它是使条状物互相交错或钩连而组织起来的一种形式，编织工艺品中丰富多彩的图案大多是在编织过程中形成的；有的编织技法本身就形成图案花纹，常见的编织技法有编织、包缠、钉串、盘结等，而编织工艺品在原料、色彩、编织工艺等方面形成了天然、朴素、清新、简练的艺术特征；而竹子上有竹节，当竹子切割成竹条后，每相隔一段距离就会出现竹节，这样竹子是不平整、平滑的，这样普通的传送装置在传送这类材料的时候，往往会由于竹子的竹节等原因会将传送装置划伤等，这样就不仅对材料产生影响，也会对设备产生损坏，这样就带来了不必要的经济损失。发明内容：[0003]本发明所要解决的技术问题在于克服现有的技术缺陷提供一种结构合理、操作方便、传送快捷的一种新型竹条传送装置。[0004]本发明所要解决的技术问题采用以下的技术方案来实现：[0005]一种新型竹条传送装置，包括支撑架，所述支撑架上设有电机，所述支撑架上端安装有固定板和连接板，所述固定板一侧安装有转盘，所述转盘上连接有皮带，所述皮带一端连接在电机上，其特征在于：所述固定板与连接板在支撑架上对称放置，所述连接板上连接有输送架，所述输送架为类似“U”形结构；[0006]所述连接板内安装有转轮，所述转轮上设有凹槽，所述凹槽为长方形结构，所述转轮两侧安装有调节装置，所述调节装置为弹簧结构，所述转盘通过连接杆连接转轮。[0007]本发明的有益效果为：通过电机带动转盘，再带动连接杆，就可以带动转轮转动，转轮上的凹槽可以与竹子上的竹节相契合，这样就方便将竹子向前传送，调节装置可以调节转轮的高度，这样就可以方便不同大小、不同厚度的竹子传送。本发明结构合理、操作方便、传送快捷。附图说明：[0008]图1为本发明的主视图。[0009]图2为本发明的侧视图。具体实施方式：[0010]为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结3CN102976132A说明书2/2页合具体图示，进一步阐述本发明。[0011]如图1以及图2所示，一种新型竹条传送装置，包括支撑架1，支撑架1上设有电机2，支撑架1上端安装有固定板5和连接板4，固定板5一侧安装有转盘6，转盘6上连接有皮带7，皮带7一端连接在电
