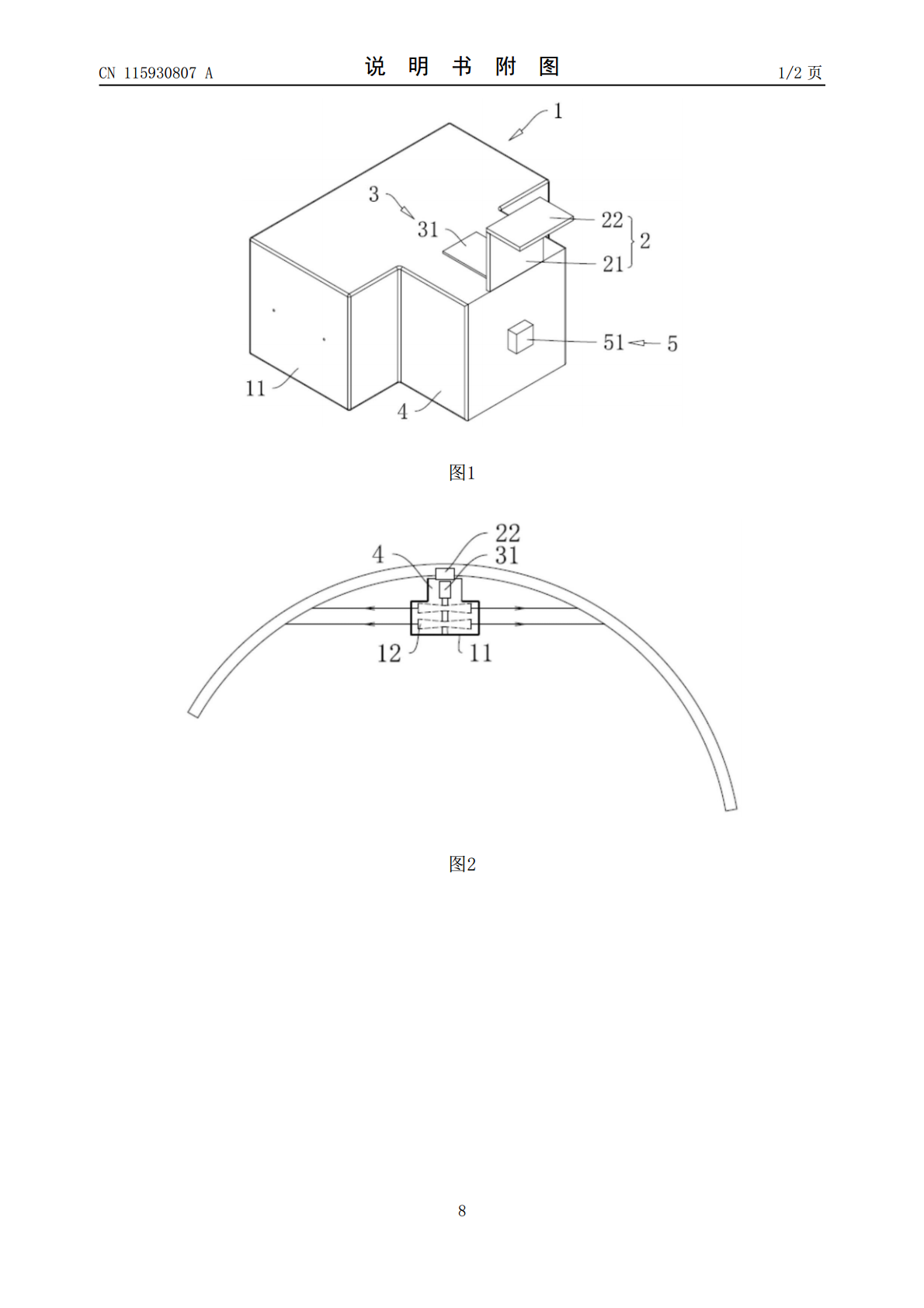

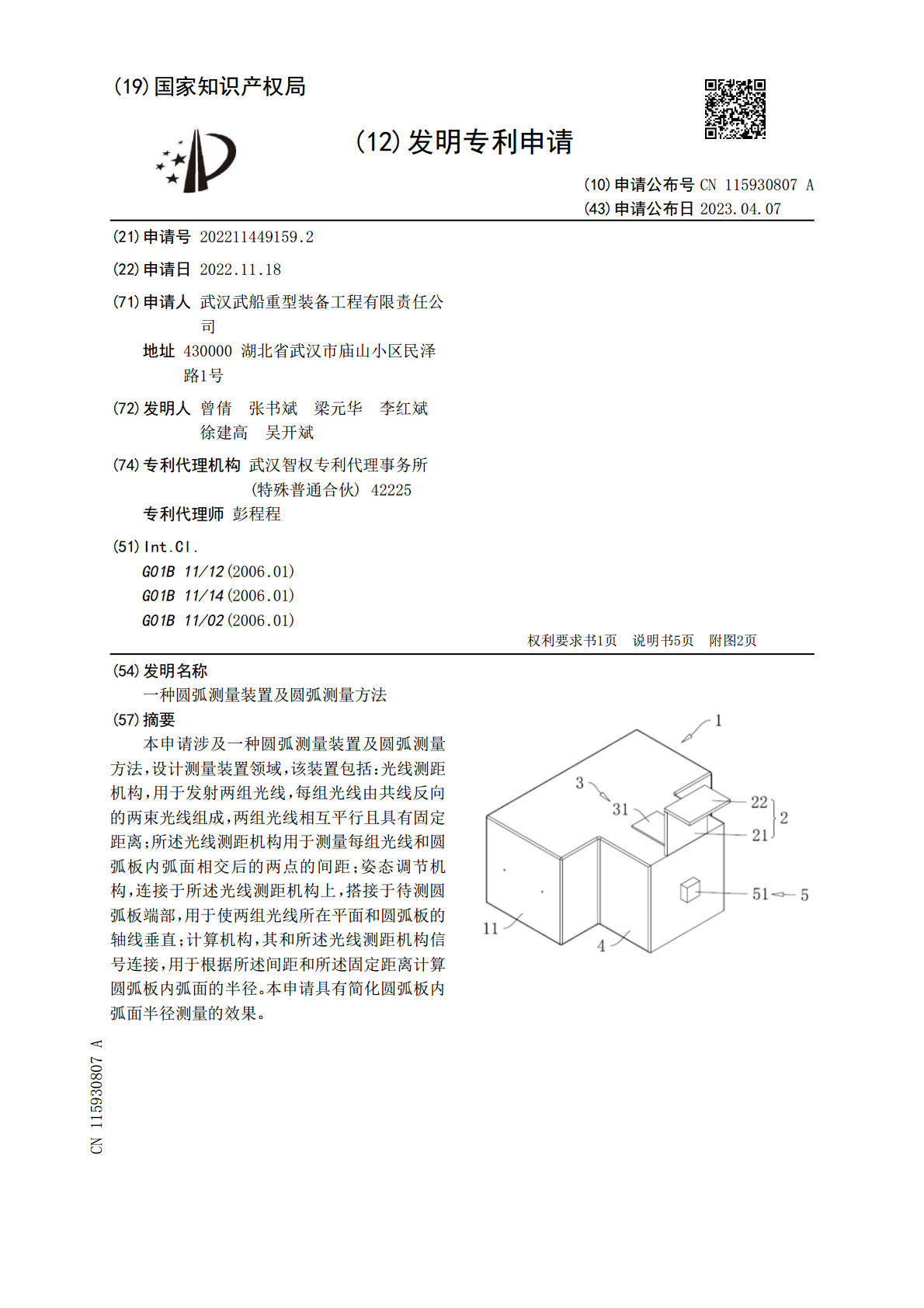

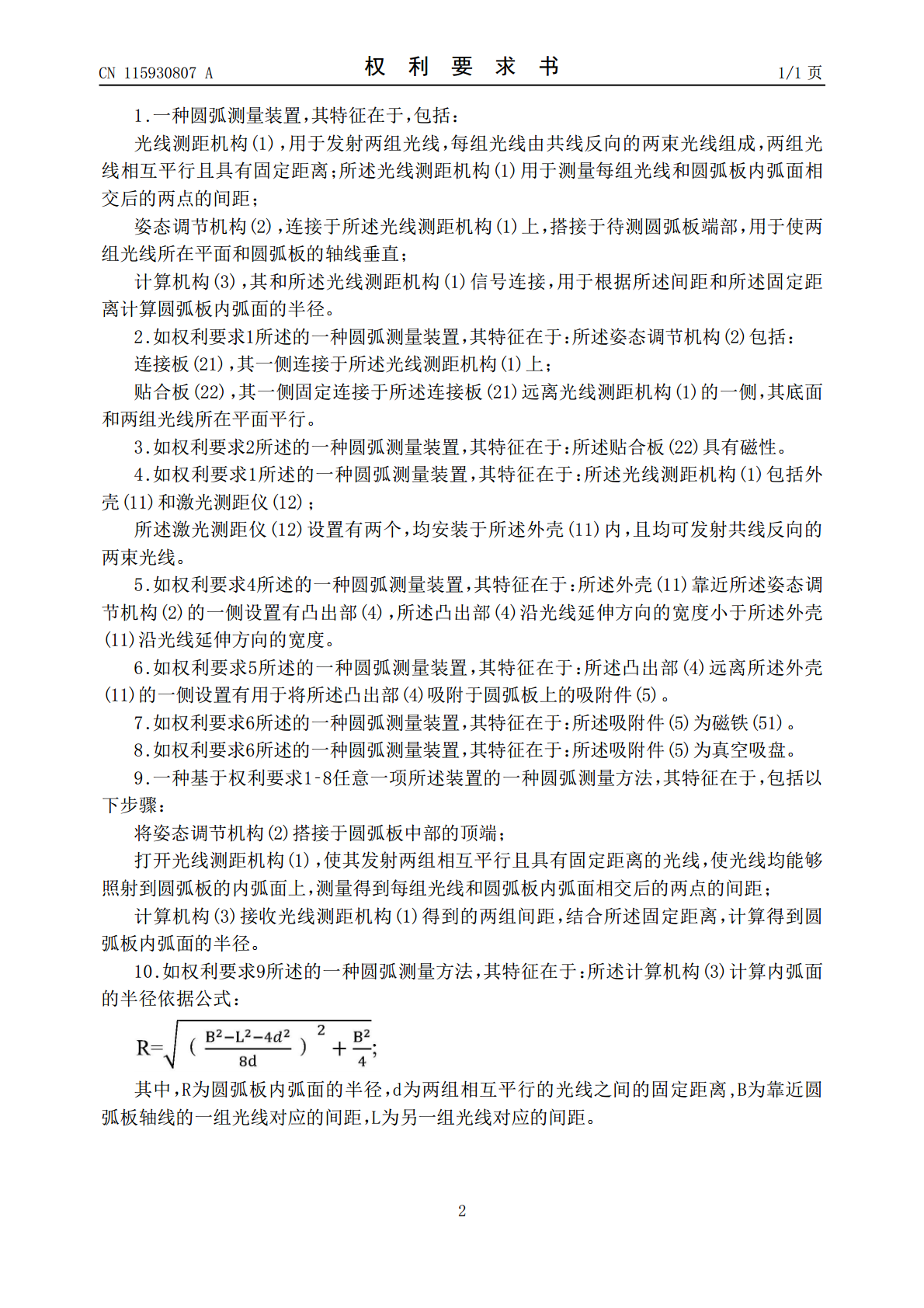

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115930807A(43)申请公布日2023.04.07(21)申请号202211449159.2(22)申请日2022.11.18(71)申请人武汉武船重型装备工程有限责任公司地址430000湖北省武汉市庙山小区民泽路1号(72)发明人曾倩张书斌梁元华李红斌徐建高吴开斌(74)专利代理机构武汉智权专利代理事务所(特殊普通合伙)42225专利代理师彭程程(51)Int.Cl.G01B11/12(2006.01)G01B11/14(2006.01)G01B11/02(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种圆弧测量装置及圆弧测量方法(57)摘要本申请涉及一种圆弧测量装置及圆弧测量方法，设计测量装置领域，该装置包括：光线测距机构，用于发射两组光线，每组光线由共线反向的两束光线组成，两组光线相互平行且具有固定距离；所述光线测距机构用于测量每组光线和圆弧板内弧面相交后的两点的间距；姿态调节机构，连接于所述光线测距机构上，搭接于待测圆弧板端部，用于使两组光线所在平面和圆弧板的轴线垂直；计算机构，其和所述光线测距机构信号连接，用于根据所述间距和所述固定距离计算圆弧板内弧面的半径。本申请具有简化圆弧板内弧面半径测量的效果。CN115930807ACN115930807A权利要求书1/1页1.一种圆弧测量装置，其特征在于，包括：光线测距机构(1)，用于发射两组光线，每组光线由共线反向的两束光线组成，两组光线相互平行且具有固定距离；所述光线测距机构(1)用于测量每组光线和圆弧板内弧面相交后的两点的间距；姿态调节机构(2)，连接于所述光线测距机构(1)上，搭接于待测圆弧板端部，用于使两组光线所在平面和圆弧板的轴线垂直；计算机构(3)，其和所述光线测距机构(1)信号连接，用于根据所述间距和所述固定距离计算圆弧板内弧面的半径。2.如权利要求1所述的一种圆弧测量装置，其特征在于：所述姿态调节机构(2)包括：连接板(21)，其一侧连接于所述光线测距机构(1)上；贴合板(22)，其一侧固定连接于所述连接板(21)远离光线测距机构(1)的一侧，其底面和两组光线所在平面平行。3.如权利要求2所述的一种圆弧测量装置，其特征在于：所述贴合板(22)具有磁性。4.如权利要求1所述的一种圆弧测量装置，其特征在于：所述光线测距机构(1)包括外壳(11)和激光测距仪(12)；所述激光测距仪(12)设置有两个，均安装于所述外壳(11)内，且均可发射共线反向的两束光线。5.如权利要求4所述的一种圆弧测量装置，其特征在于：所述外壳(11)靠近所述姿态调节机构(2)的一侧设置有凸出部(4)，所述凸出部(4)沿光线延伸方向的宽度小于所述外壳(11)沿光线延伸方向的宽度。6.如权利要求5所述的一种圆弧测量装置，其特征在于：所述凸出部(4)远离所述外壳(11)的一侧设置有用于将所述凸出部(4)吸附于圆弧板上的吸附件(5)。7.如权利要求6所述的一种圆弧测量装置，其特征在于：所述吸附件(5)为磁铁(51)。8.如权利要求6所述的一种圆弧测量装置，其特征在于：所述吸附件(5)为真空吸盘。9.一种基于权利要求1‑8任意一项所述装置的一种圆弧测量方法，其特征在于，包括以下步骤：将姿态调节机构(2)搭接于圆弧板中部的顶端；打开光线测距机构(1)，使其发射两组相互平行且具有固定距离的光线，使光线均能够照射到圆弧板的内弧面上，测量得到每组光线和圆弧板内弧面相交后的两点的间距；计算机构(3)接收光线测距机构(1)得到的两组间距，结合所述固定距离，计算得到圆弧板内弧面的半径。10.如权利要求9所述的一种圆弧测量方法，其特征在于：所述计算机构(3)计算内弧面的半径依据公式：其中，R为圆弧板内弧面的半径，d为两组相互平行的光线之间的固定距离,B为靠近圆弧板轴线的一组光线对应的间距，L为另一组光线对应的间距。2CN115930807A说明书1/5页一种圆弧测量装置及圆弧测量方法技术领域[0001]本申请涉及测量装置领域，特别涉及一种圆弧测量装置及圆弧测量方法。背景技术[0002]在钢结构制造领域，经常有钢板油压成圆弧型，而圆弧板需要进行多次油压才能成型到位；在这过程中，工作人员需要不停的使用样板比对圆弧板内弧面的实际半径，判断圆弧板压型是否到位。[0003]在实际生产中，会生产各种尺寸的圆弧板，这样的话，就需要不同尺寸的样板，导致样板的数量较多，工作人员测量圆弧板内弧面半径时需要从多个样板中选择合适的和圆弧板进行比对，给圆弧板内弧面半径的测量造成了诸多不便，因此，亟需一种可以测量多种圆弧半径的测量装置来简化圆弧板内弧面半径的测量。发明内容[0004]本申请实施例提供一种圆弧测量装置及圆弧测量方法，以实现多种圆弧半径的
