高温金属挤压型材保温用保温筒.pdf

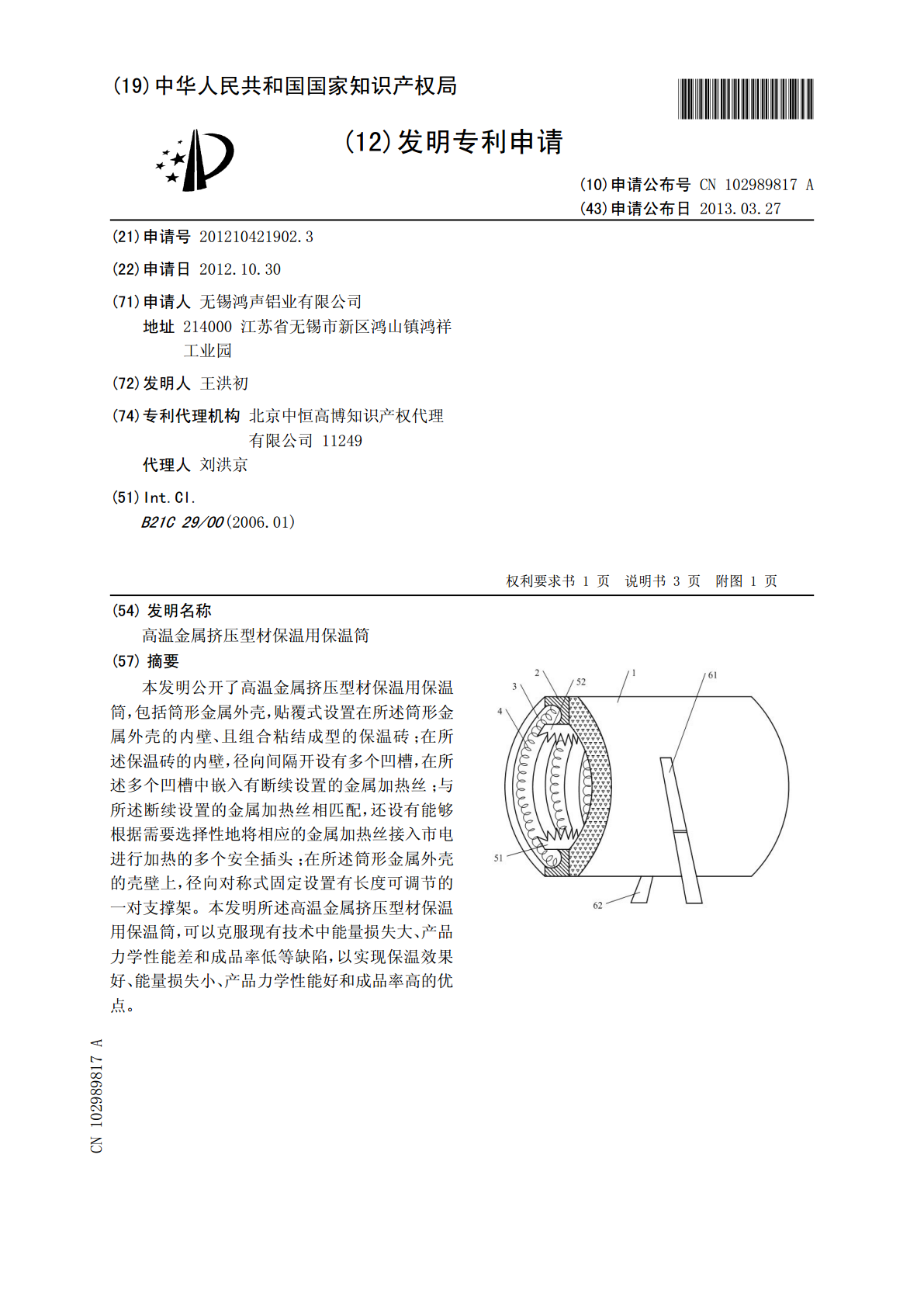

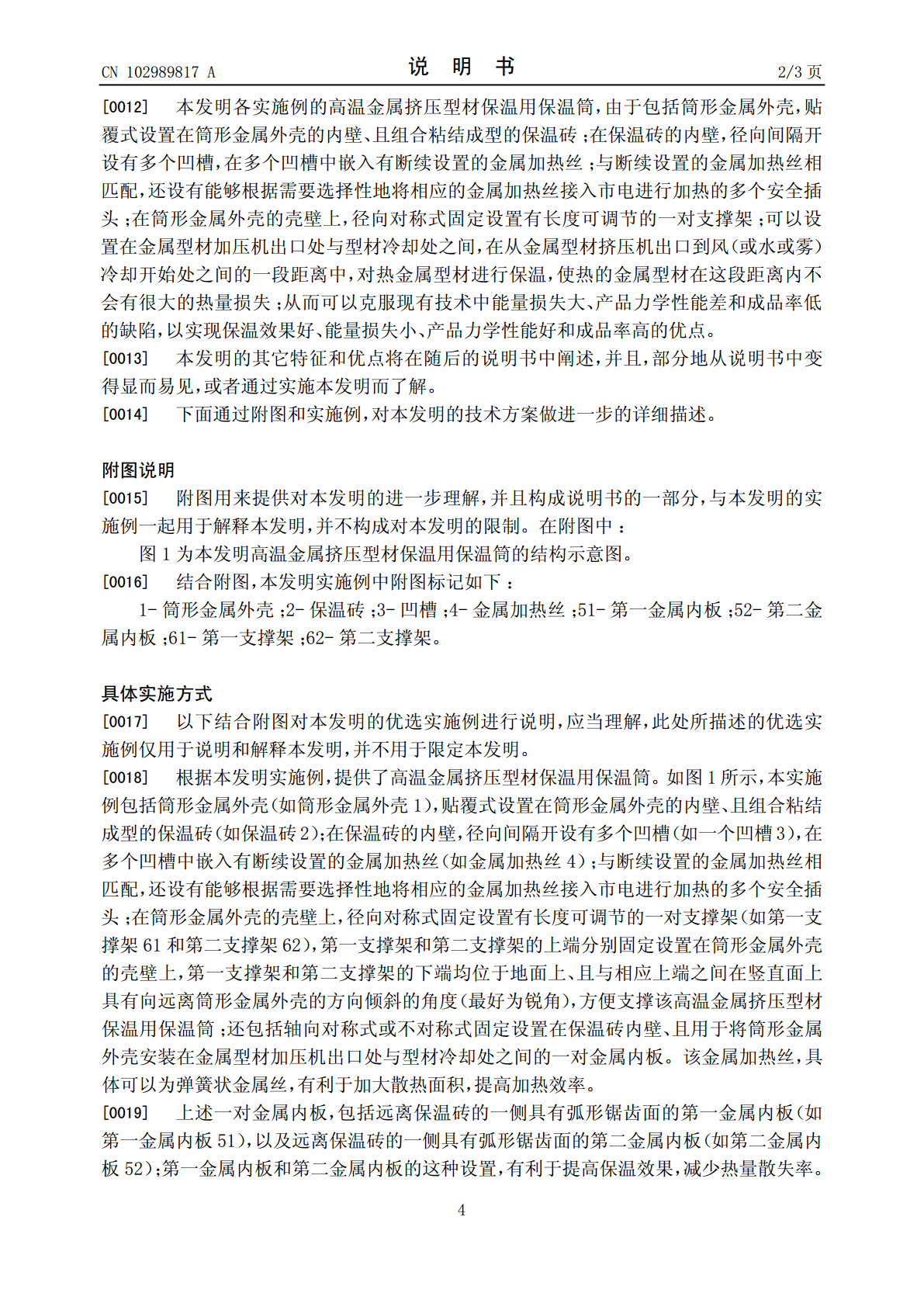

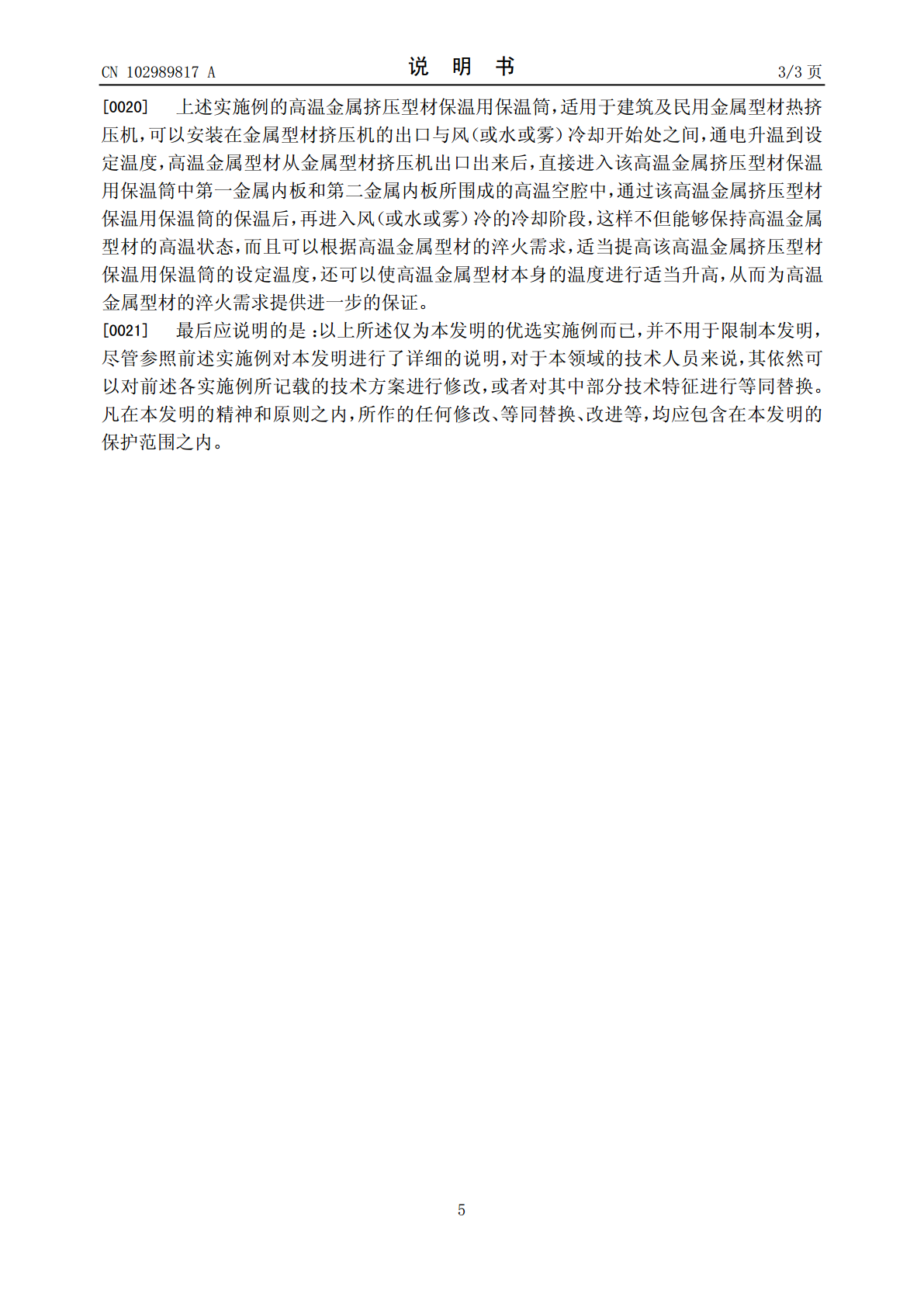

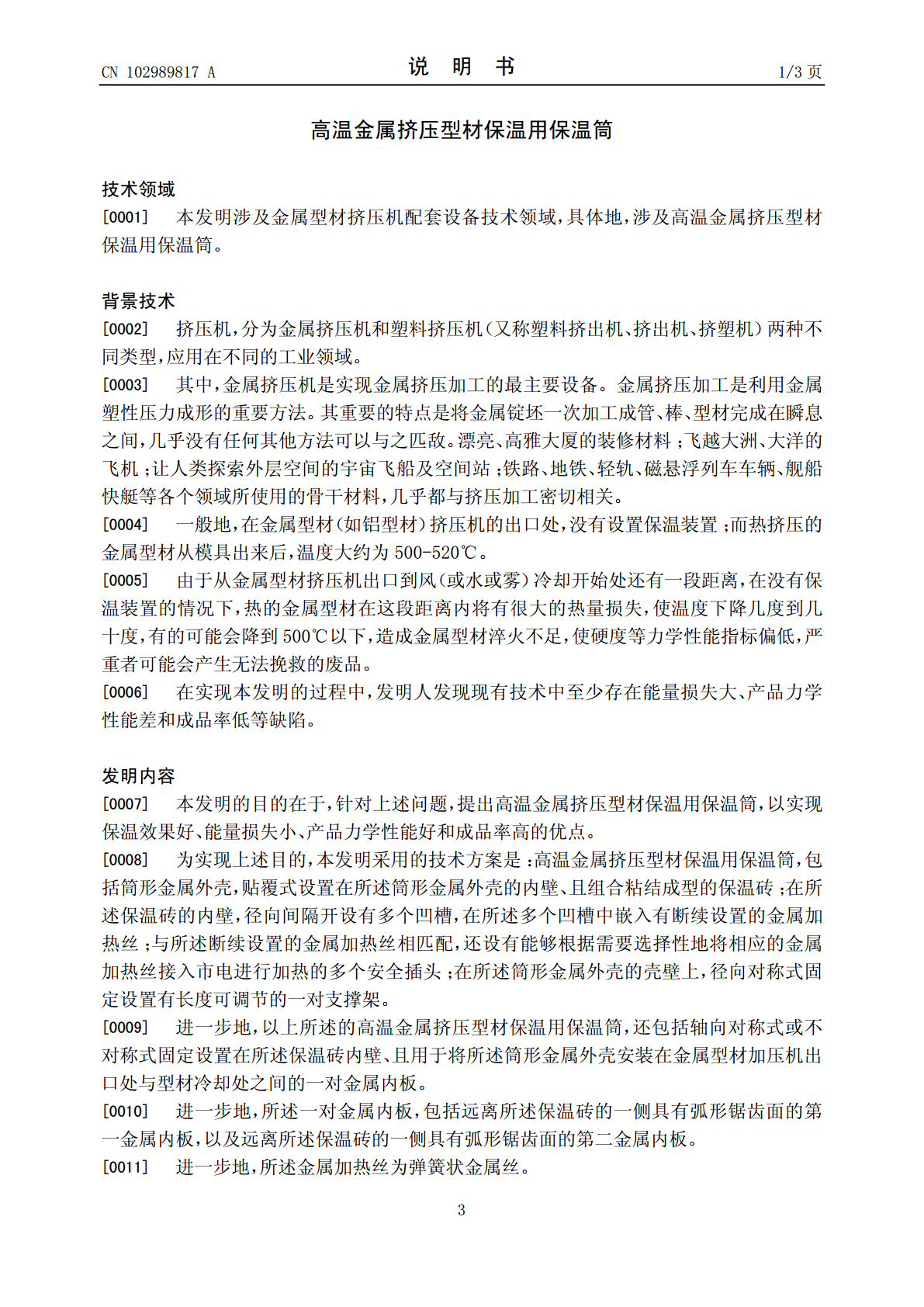

(19)中华人民共和国国家知识产权局*CN102989817A*(12)发明专利申请(10)申请公布号CN102989817A(43)申请公布日2013.03.27(21)申请号201210421902.3(22)申请日2012.10.30(71)申请人无锡鸿声铝业有限公司地址214000江苏省无锡市新区鸿山镇鸿祥工业园(72)发明人王洪初(74)专利代理机构北京中恒高博知识产权代理有限公司11249代理人刘洪京(51)Int.Cl.B21C29/00(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称高温金属挤压型材保温用保温筒(57)摘要本发明公开了高温金属挤压型材保温用保温筒，包括筒形金属外壳，贴覆式设置在所述筒形金属外壳的内壁、且组合粘结成型的保温砖；在所述保温砖的内壁，径向间隔开设有多个凹槽，在所述多个凹槽中嵌入有断续设置的金属加热丝；与所述断续设置的金属加热丝相匹配，还设有能够根据需要选择性地将相应的金属加热丝接入市电进行加热的多个安全插头；在所述筒形金属外壳的壳壁上，径向对称式固定设置有长度可调节的一对支撑架。本发明所述高温金属挤压型材保温用保温筒，可以克服现有技术中能量损失大、产品力学性能差和成品率低等缺陷，以实现保温效果好、能量损失小、产品力学性能好和成品率高的优点。CN102987ACN102989817A权利要求书1/1页1.高温金属挤压型材保温用保温筒，其特征在于，包括筒形金属外壳，贴覆式设置在所述筒形金属外壳的内壁、且一体成型组合粘结成型的保温砖；在所述保温砖的内壁，径向间隔开设有多个凹槽，在所述多个凹槽中嵌入有断续设置的金属加热丝；与所述断续设置的金属加热丝相匹配，还设有能够根据需要选择性地将相应的金属加热丝接入市电进行加热的多个安全插头接入市电进行加热的多个安全插头；在所述筒形金属外壳的壳壁上，径向对称式固定设置有长度可调节的一对支撑架。2.根据权利要求1所述的高温金属挤压型材保温用保温筒，其特征在于，还包括轴向对称式或不对称式固定设置在所述保温砖内壁、且用于将所述筒形金属外壳安装在金属型材加压机出口处与型材冷却处之间的一对金属内板。3.根据权利要求2所述的高温金属挤压型材保温用保温筒，其特征在于，所述一对金属内板，包括远离所述保温砖的一侧具有弧形锯齿面的第一金属内板，以及远离所述保温砖的一侧具有弧形锯齿面的第二金属内板。4.根据权利要求1-3中任一项所述的高温金属挤压型材保温用保温筒，其特征在于，所述金属加热丝为弹簧状金属丝。2CN102989817A说明书1/3页高温金属挤压型材保温用保温筒技术领域[0001]本发明涉及金属型材挤压机配套设备技术领域，具体地，涉及高温金属挤压型材保温用保温筒。背景技术[0002]挤压机，分为金属挤压机和塑料挤压机（又称塑料挤出机、挤出机、挤塑机）两种不同类型，应用在不同的工业领域。[0003]其中，金属挤压机是实现金属挤压加工的最主要设备。金属挤压加工是利用金属塑性压力成形的重要方法。其重要的特点是将金属锭坯一次加工成管、棒、型材完成在瞬息之间，几乎没有任何其他方法可以与之匹敌。漂亮、高雅大厦的装修材料；飞越大洲、大洋的飞机；让人类探索外层空间的宇宙飞船及空间站；铁路、地铁、轻轨、磁悬浮列车车辆、舰船快艇等各个领域所使用的骨干材料，几乎都与挤压加工密切相关。[0004]一般地，在金属型材（如铝型材）挤压机的出口处，没有设置保温装置；而热挤压的金属型材从模具出来后，温度大约为500-520℃。[0005]由于从金属型材挤压机出口到风（或水或雾）冷却开始处还有一段距离，在没有保温装置的情况下，热的金属型材在这段距离内将有很大的热量损失，使温度下降几度到几十度，有的可能会降到500℃以下，造成金属型材淬火不足，使硬度等力学性能指标偏低，严重者可能会产生无法挽救的废品。[0006]在实现本发明的过程中，发明人发现现有技术中至少存在能量损失大、产品力学性能差和成品率低等缺陷。发明内容[0007]本发明的目的在于，针对上述问题，提出高温金属挤压型材保温用保温筒，以实现保温效果好、能量损失小、产品力学性能好和成品率高的优点。[0008]为实现上述目的，本发明采用的技术方案是：高温金属挤压型材保温用保温筒，包括筒形金属外壳，贴覆式设置在所述筒形金属外壳的内壁、且组合粘结成型的保温砖；在所述保温砖的内壁，径向间隔开设有多个凹槽，在所述多个凹槽中嵌入有断续设置的金属加热丝；与所述断续设置的金属加热丝相匹配，还设有能够根据需要选择性地将相应的金属加热丝接入市电进行加热的多个安全插头；在所述筒形金属外壳的壳壁上，径向对称式固定设置有长度可调节的一对支撑架。[0009]进一步地，以上所述的高温金属挤压型材保温用保温筒，还包括轴向对称式或不对称
