一种800kV换流站用套管端部连接金具.pdf

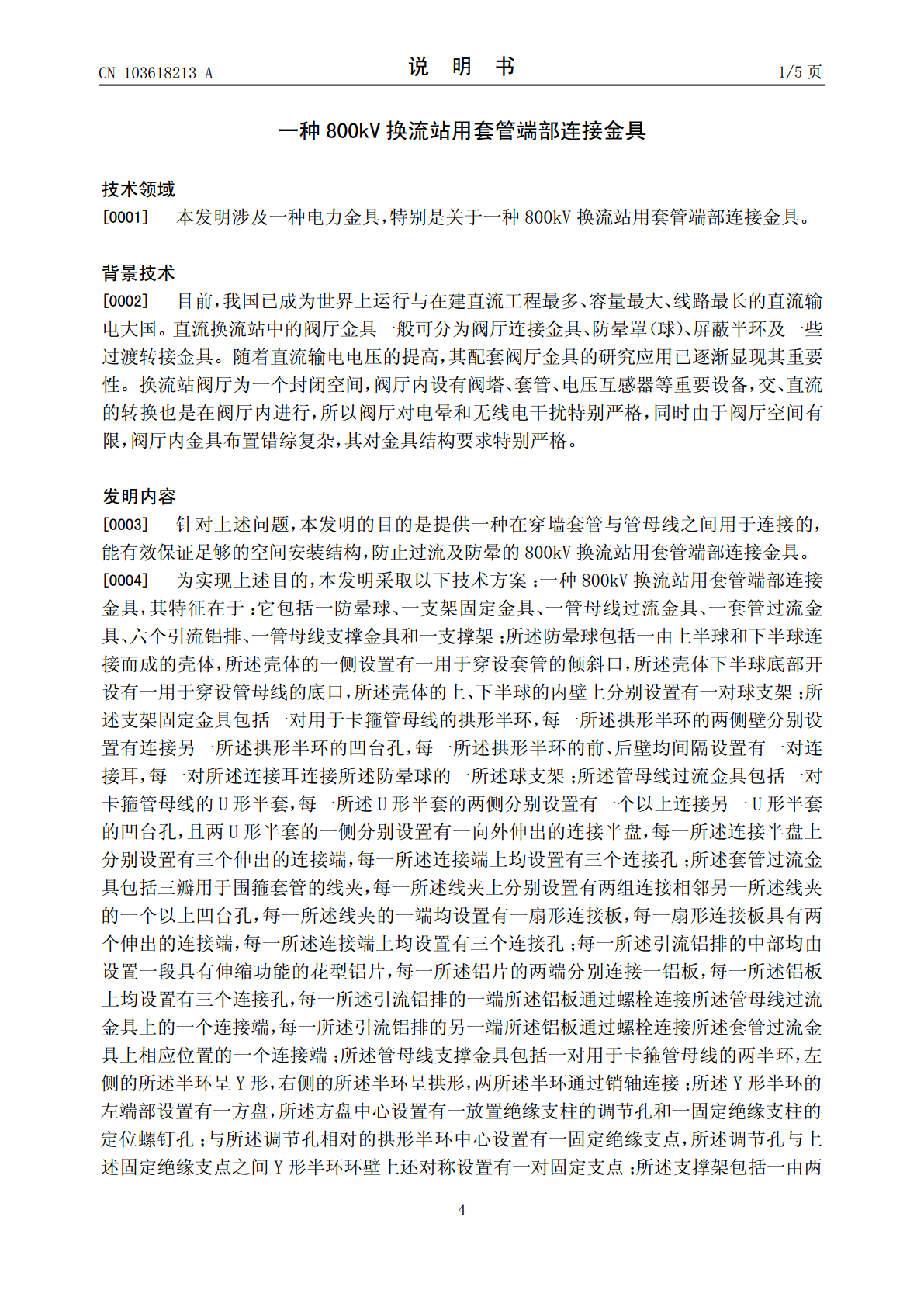

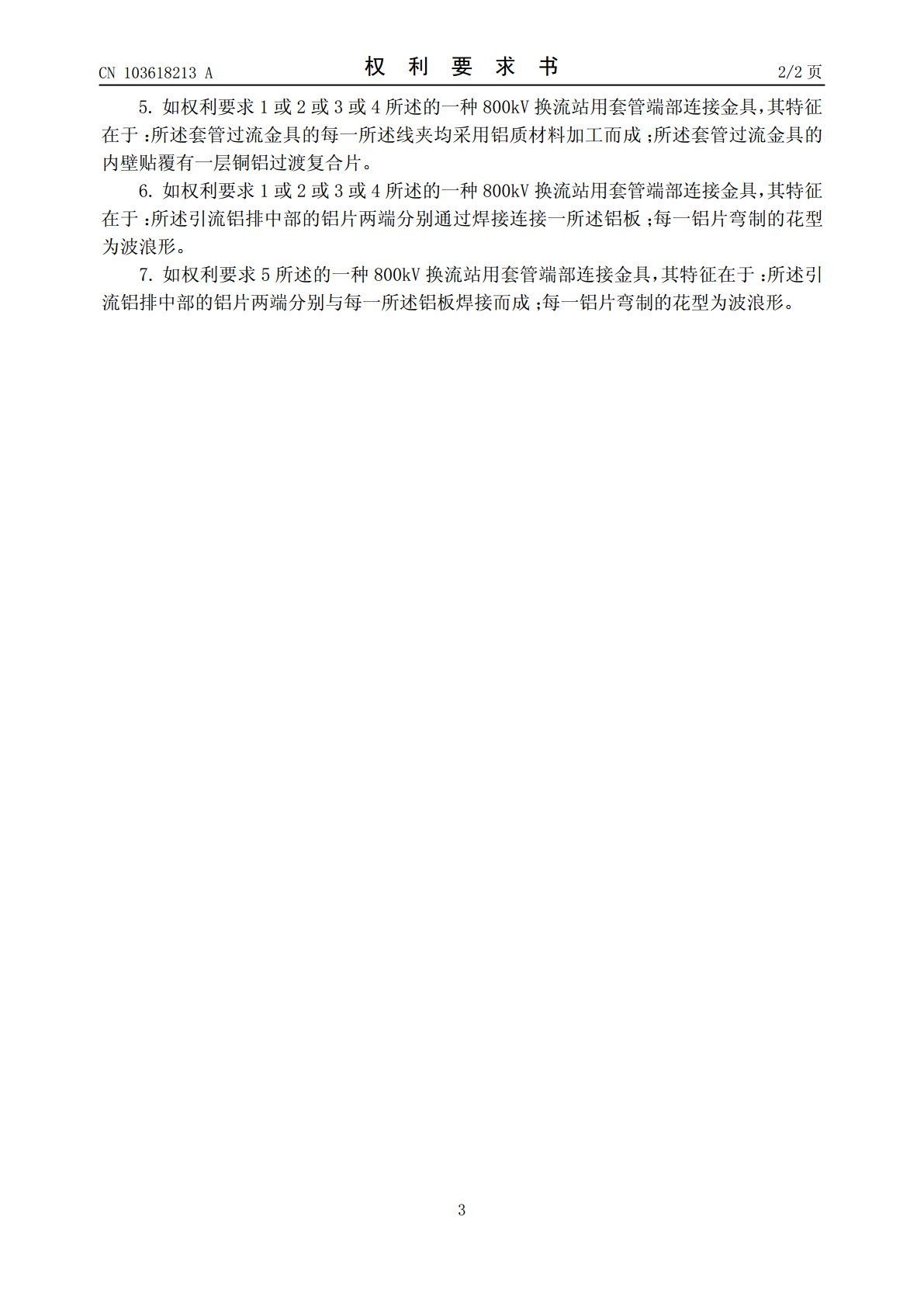

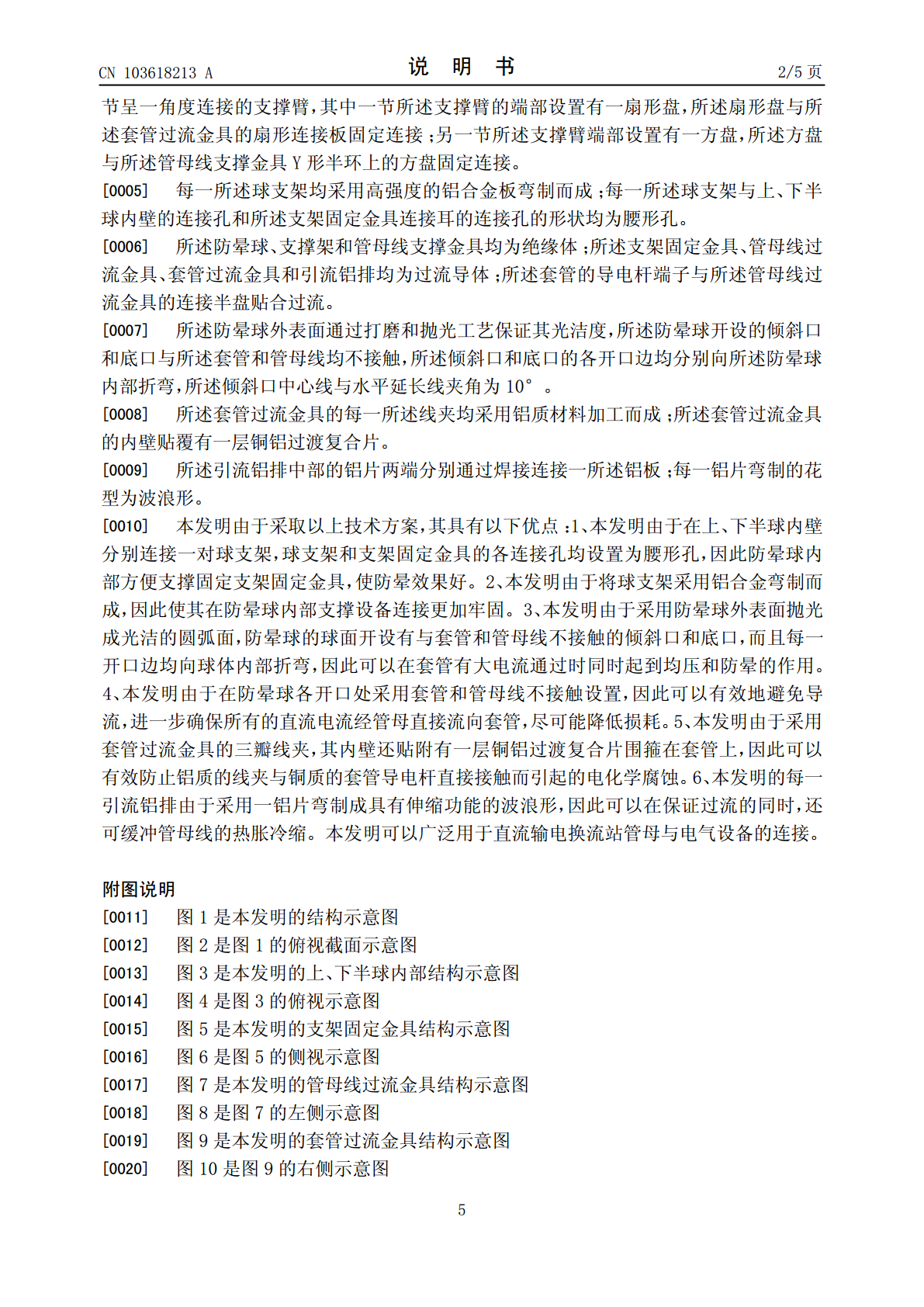

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103618213103618213A(43)申请公布日2014.03.05(21)申请号201310651824.0H02B1/20(2006.01)(22)申请日2013.12.05H02G3/22(2006.01)H02G5/00(2006.01)(71)申请人国家电网公司地址100031北京市西城区西长安街86号申请人国网北京经济技术研究院中国能源建设集团南京线路器材厂(72)发明人杨媛陈东石岩马为民乐波付颖杜晓磊程炜梅念王赞祝全乐陈龙元方伊莉陈作新顾莉王慧萍(74)专利代理机构北京纪凯知识产权代理有限公司11245代理人徐宁(51)Int.Cl.H02B1/00(2006.01)权权利要求书2页利要求书2页说明书5页说明书5页附图9页附图9页(54)发明名称一种800kV换流站用套管端部连接金具(57)摘要本发明涉及一种800kV换流站用套管端部连接金具，其特征在于：它包括一防晕球、一支架固定金具、一管母线过流金具、一套管过流金具、六个引流铝排、一管母线支撑金具和一支撑架；防晕球由上半球和下半球连接而成的壳体，壳体的一侧设置有一用于穿设套管的倾斜口，壳体下半球底部开设有一用于穿设管母线的底口，壳体的上、下半球的内壁上分别设置有一球支架，在管母线上分别卡箍有管母线过流金具、支架固定金具和管母线支撑金具。套管过流金具围箍在套管上，每一引流铝排的两端分别连接管母线过流金具和套管过流金具，支撑架两端分别连接套管过流金具和管母线支撑金具。本发明可以广泛用于直流输电换流站管母与电气设备的连接。CN103618213ACN103682ACN103618213A权利要求书1/2页1.一种800kV换流站用套管端部连接金具，其特征在于：它包括一防晕球、一支架固定金具、一管母线过流金具、一套管过流金具、六个引流铝排、一管母线支撑金具和一支撑架；所述防晕球包括一由上半球和下半球连接而成的壳体，所述壳体的一侧设置有一用于穿设套管的倾斜口，所述壳体下半球底部开设有一用于穿设管母线的底口，所述壳体的上、下半球的内壁上分别设置有一对球支架；所述支架固定金具包括一对用于卡箍管母线的拱形半环，每一所述拱形半环的两侧壁分别设置有连接另一所述拱形半环的凹台孔，每一所述拱形半环的前、后壁均间隔设置有一对连接耳，每一对所述连接耳连接所述防晕球的一所述球支架；所述管母线过流金具包括一对卡箍管母线的U形半套，每一所述U形半套的两侧分别设置有一个以上连接另一U形半套的凹台孔，且两U形半套的一侧分别设置有一向外伸出的连接半盘，每一所述连接半盘上分别设置有三个伸出的连接端，每一所述连接端上均设置有三个连接孔；所述套管过流金具包括三瓣用于围箍套管的线夹，每一所述线夹上分别设置有两组连接相邻另一所述线夹的一个以上凹台孔，每一所述线夹的一端均设置有一扇形连接板，每一扇形连接板具有两个伸出的连接端，每一所述连接端上均设置有三个连接孔；每一所述引流铝排的中部均由设置一段具有伸缩功能的花型铝片，每一所述铝片的两端分别连接一铝板，每一所述铝板上均设置有三个连接孔，每一所述引流铝排的一端所述铝板通过螺栓连接所述管母线过流金具上的一个连接端，每一所述引流铝排的另一端所述铝板通过螺栓连接所述套管过流金具上相应位置的一个连接端；所述管母线支撑金具包括一对用于卡箍管母线的两半环，左侧的所述半环呈Y形，右侧的所述半环呈拱形，两所述半环通过销轴连接；所述Y形半环的左端部设置有一方盘，所述方盘中心设置有一放置绝缘支柱的调节孔和一固定绝缘支柱的定位螺钉孔；与所述调节孔相对的拱形半环中心设置有一固定绝缘支点，所述调节孔与上述固定绝缘支点之间Y形半环环壁上还对称设置有一对固定支点；所述支撑架包括一由两节呈一角度连接的支撑臂，其中一节所述支撑臂的端部设置有一扇形盘，所述扇形盘与所述套管过流金具的扇形连接板固定连接；另一节所述支撑臂端部设置有一方盘，所述方盘与所述管母线支撑金具Y形半环上的方盘固定连接。2.如权利要求1所述的一种800kV换流站用套管端部连接金具，其特征在于：每一所述球支架均采用高强度的铝合金板弯制而成；每一所述球支架与上、下半球内壁的连接孔和所述支架固定金具连接耳的连接孔的形状均为腰形孔。3.如权利要求1所述的一种800kV换流站用套管端部连接金具，其特征在于：所述防晕球、支撑架和管母线支撑金具均为绝缘体；所述支架固定金具、管母线过流金具、套管过流金具和引流铝排均为过流导体；所述套管的导电杆端子与所述管母线过流金具的连接半盘贴合过流。4.如权利要求1所述的一种800kV换流站用套管端部连接金具，其特征在于：所述防晕球外表面通过打磨和抛光工艺保证其光洁度，所述防晕球开设的倾斜口和底口与所述套管
