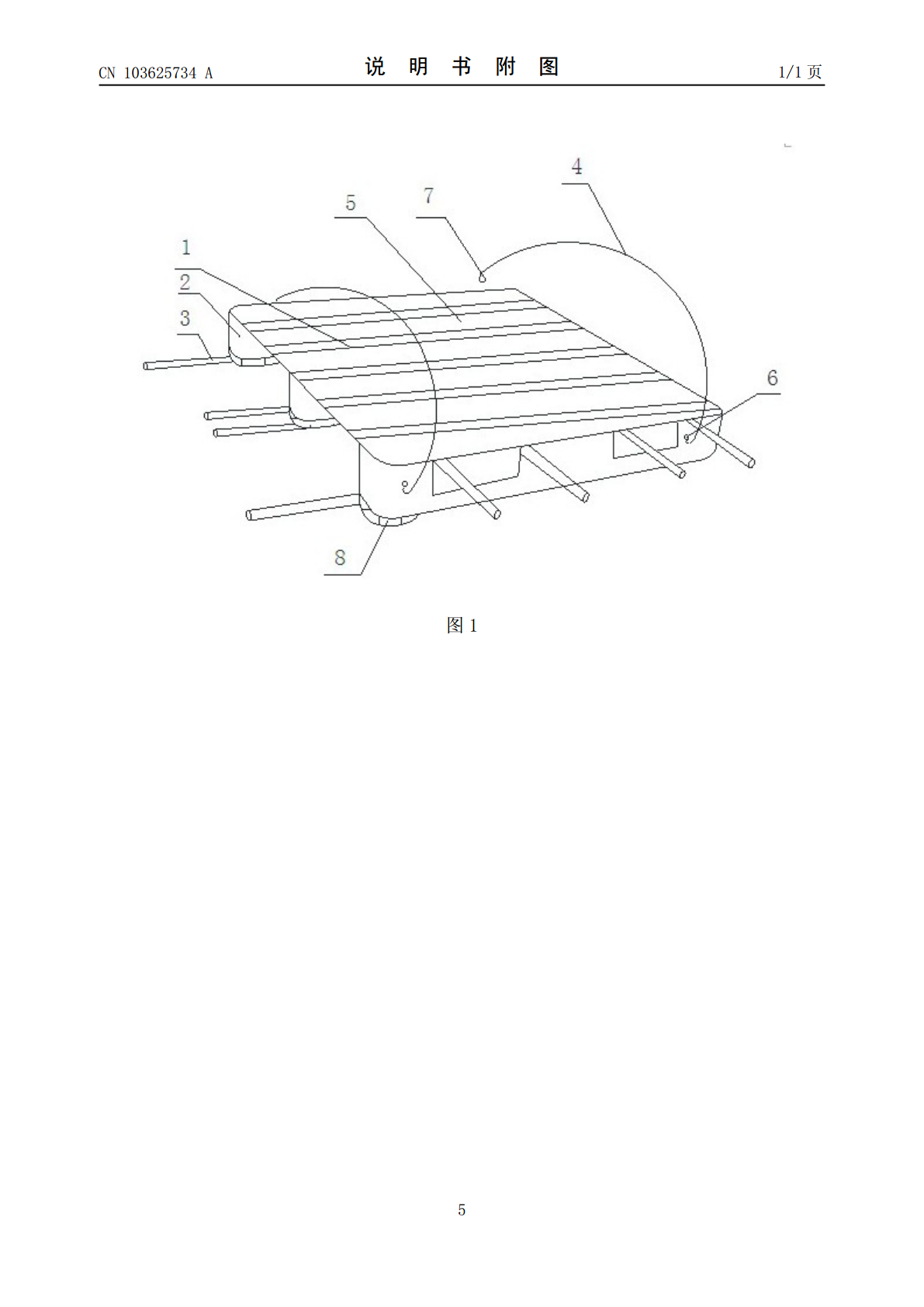

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103625734103625734A(43)申请公布日2014.03.12(21)申请号201310531296.5(22)申请日2013.11.01(71)申请人苏州富士德物流设备有限公司地址215105江苏省苏州市吴中区临湖镇浦庄民营工业区和安路南(72)发明人周维存罗来超王建兴(51)Int.Cl.B65D19/26(2006.01)B65D19/38(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图1页附图1页(54)发明名称一种仓储物流用托盘(57)摘要本发明公开了一种仓储物流用托盘，包括托盘本体，所述托盘本体包括底板以及设置在底板下部的支脚，所述底板上设有支撑架，所述底板内部设有多根交错设置的加强管，所述加强管的两端部分伸出底板，所述底板还设有配套使用的数根捆扎带，所述底板的相应位置设有捆扎带的安装孔，所述捆扎带通过连接件与底板上的安装孔活动连接。本发明的优点是：结构合理、牢固耐用、稳定性好。CN103625734ACN10362574ACN103625734A权利要求书1/1页1.一种仓储物流用托盘，其特征在于：包括托盘本体，所述托盘本体包括底板以及设置在底板下部的支脚，所述底板上设有支撑架，所述底板内部设有多根交错设置的加强管，所述加强管的两端部分伸出底板，所述底板还设有配套使用的数根捆扎带，所述底板的相应位置设有捆扎带的安装孔，所述捆扎带通过连接件与底板上的安装孔活动连接。2.根据权利要求1所述的一种仓储物流用托盘，其特征在于：所述连接件为挂钩。3.根据权利要求1所述的一种仓储物流用托盘，其特征在于：所述支脚的底部还设有防护垫。4.根据权利要求1所述的一种仓储物流用托盘，其特征在于：所述加强管为钢管。5.根据权利要求3所述的一种仓储物流用托盘，其特征在于：所述防护垫由软质材料制作而成。2CN103625734A说明书1/2页一种仓储物流用托盘技术领域[0001]本发明涉及一种仓储物流用托盘，属于仓储物流设备领域。背景技术[0002]托盘是一种便于机械化装卸、搬运货物的物流设备，是物流系统中的一个重要集装器具，在物流操作中是将运输或存储的货物码放在托盘上进行固定，形成一个搬运单元进行机械化装卸与存储操作的。托盘作业不仅可以显著提高装卸效果，甚至对装卸以外的生产活动方式也都有很大的影响。托盘作业的关键就是托盘的牢固程度以及托盘上货物的稳定性，因此如何让提高托盘的牢固度以及稳定性，是许多生产厂家不断探索和努力的目标。发明内容[0003]本发明的目的是：提供一种结构合理、牢固耐用、稳定性好的仓储物流用托盘。[0004]为达到上述目的，本发明采用的技术方案是：一种仓储物流用托盘，包括托盘本体，所述托盘本体包括底板以及设置在底板下部的支脚，所述底板上设有支撑架，所述底板内部设有多根交错设置的加强管，所述加强管的两端部分伸出底板，所述底板还设有配套使用的数根捆扎带，所述底板的相应位置设有捆扎带的安装孔，所述捆扎带通过连接件与底板上的安装孔活动连接。[0005]上述技术方案的有关内容解释如下：所述加强管为钢管。[0006]所述连接件为挂钩。[0007]所述支脚的底部还设有防护垫。[0008]所述防护垫由软质材料制作而成。[0009]由于上述技术方案运用，本发明与现有技术相比具有下列优点：1、由于本发明在底板内部设有多根交错设置的加强管，且设计加强管伸出底板一段长度，这样的结构设计不仅增强了托盘底板的牢固程度，而且伸出部分的加强管可以方便工人在不需要使用叉车的时候搬运托盘。[0010]2、由于本发明在底板上配套设置捆扎带，其可以对托盘上的货物进行捆扎固定，当不需要使用时，从安装孔拿下即可。[0011]3、由于本发明在支脚的底部还设有由软质材料制作而成防护垫，其可以对支脚和地面都要一定的防护作用。附图说明[0012]附图1为本发明实施例一结构示意图；以上附图中：1、底板；2、支脚；3、加强管；4、捆扎带；5、支撑架；6、安装孔；7、连接件；8、防护垫。3CN103625734A说明书2/2页具体实施方式[0013]下面结合附图及实施例对本发明作进一步描述：实施例一：参见附图1所示，本发明一种仓储物流用托盘，包括托盘本体，托盘本体包括底板1以及设置在底板1下部的支脚2，底板1上设有支撑架5，底板1内部设有多根交错设置的加强管3，加强管3的两端部分伸出底板1，所述加强管3为钢管，底板1还设有配套使用的数根捆扎带4，底板1的相应位置设有捆扎带的安装孔6，捆扎带4通过连接件7与底板上的安装孔6活动连接，支脚2的底部还设有防护垫8，防护垫8由软质材料制作而成。本发明在底板1内部设有多根交错设置的加强管3，且设计加强管3
