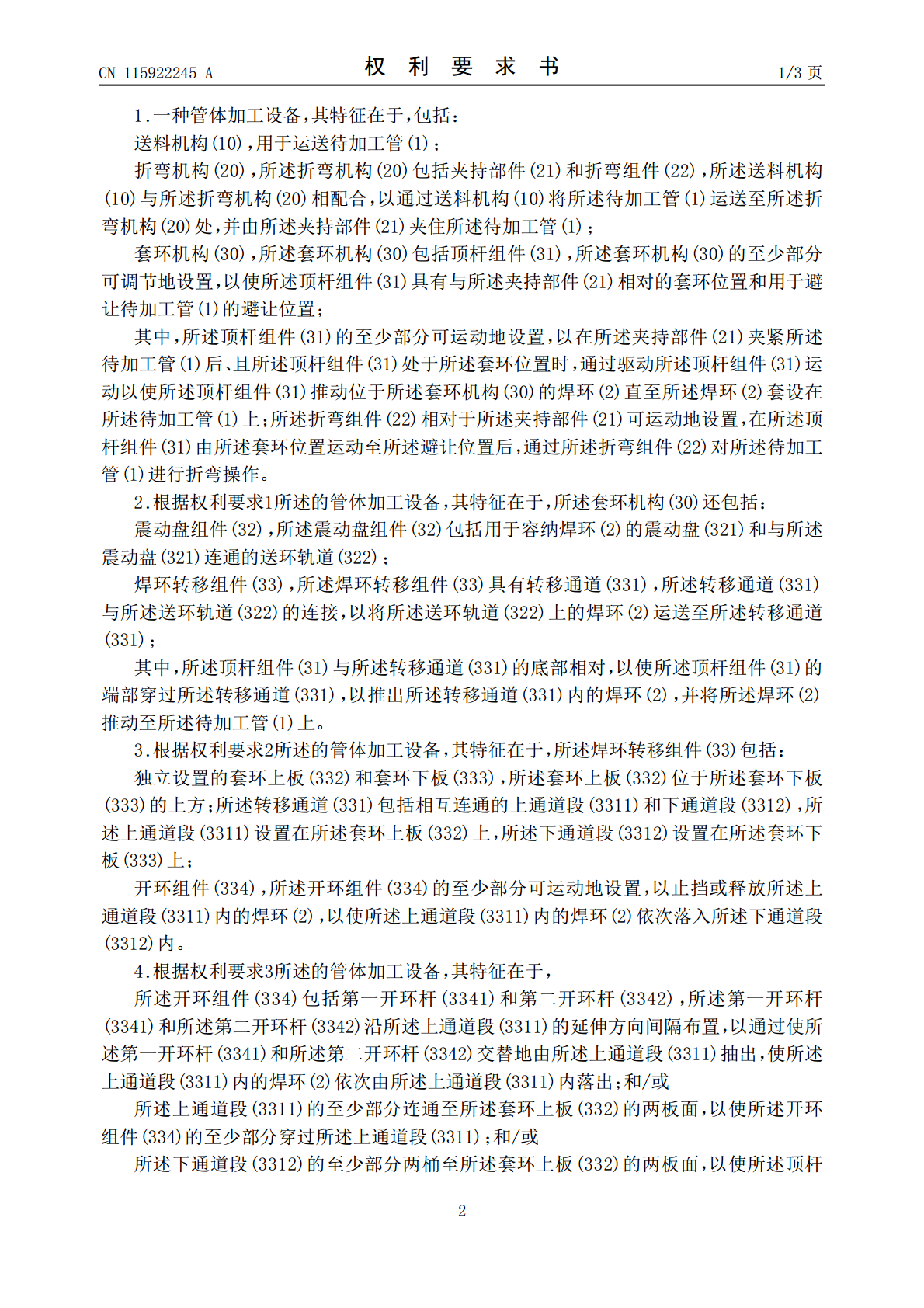

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115922245A(43)申请公布日2023.04.07(21)申请号202211531264.0(22)申请日2022.12.01(71)申请人珠海格力智能装备有限公司地址519015广东省珠海市九洲大道中2097号珠海凌达压缩机有限公司1号厂房及办公楼申请人珠海格力电器股份有限公司(72)发明人唐启龙伞继伟鲁鹏(74)专利代理机构北京康信知识产权代理有限责任公司11240专利代理师刘鑫(51)Int.Cl.B23P15/00(2006.01)B21D7/00(2006.01)权利要求书3页说明书7页附图16页(54)发明名称管体加工设备(57)摘要本发明提供了一种管体加工设备,包括:送料机构,用于运送待加工管;折弯机构,折弯机构包括夹持部件和折弯组件,送料机构与折弯机构相配合,以通过送料机构将待加工管运送至折弯机构处,并由夹持部件夹住待加工管;套环机构,套环机构包括顶杆组件,套环机构的至少部分可调节地设置,以使顶杆组件具有与夹持部件相对的套环位置和用于避让待加工管的避让位置;其中,顶杆组件的至少部分可运动地设置,以在夹持部件夹紧待加工管后、且顶杆组件处于套环位置时,通过驱动顶杆组件运动以使顶杆组件推动位于套环机构的焊环直至焊环套设在待加工管上。该管体加工设备解决了现有技术中的加工进液管的设备自动化程度较低的问题。CN115922245ACN115922245A权利要求书1/3页1.一种管体加工设备,其特征在于,包括:送料机构(10),用于运送待加工管(1);折弯机构(20),所述折弯机构(20)包括夹持部件(21)和折弯组件(22),所述送料机构(10)与所述折弯机构(20)相配合,以通过送料机构(10)将所述待加工管(1)运送至所述折弯机构(20)处,并由所述夹持部件(21)夹住所述待加工管(1);套环机构(30),所述套环机构(30)包括顶杆组件(31),所述套环机构(30)的至少部分可调节地设置,以使所述顶杆组件(31)具有与所述夹持部件(21)相对的套环位置和用于避让待加工管(1)的避让位置;其中,所述顶杆组件(31)的至少部分可运动地设置,以在所述夹持部件(21)夹紧所述待加工管(1)后、且所述顶杆组件(31)处于所述套环位置时,通过驱动所述顶杆组件(31)运动以使所述顶杆组件(31)推动位于所述套环机构(30)的焊环(2)直至所述焊环(2)套设在所述待加工管(1)上;所述折弯组件(22)相对于所述夹持部件(21)可运动地设置,在所述顶杆组件(31)由所述套环位置运动至所述避让位置后,通过所述折弯组件(22)对所述待加工管(1)进行折弯操作。2.根据权利要求1所述的管体加工设备,其特征在于,所述套环机构(30)还包括:震动盘组件(32),所述震动盘组件(32)包括用于容纳焊环(2)的震动盘(321)和与所述震动盘(321)连通的送环轨道(322);焊环转移组件(33),所述焊环转移组件(33)具有转移通道(331),所述转移通道(331)与所述送环轨道(322)的连接,以将所述送环轨道(322)上的焊环(2)运送至所述转移通道(331);其中,所述顶杆组件(31)与所述转移通道(331)的底部相对,以使所述顶杆组件(31)的端部穿过所述转移通道(331),以推出所述转移通道(331)内的焊环(2),并将所述焊环(2)推动至所述待加工管(1)上。3.根据权利要求2所述的管体加工设备,其特征在于,所述焊环转移组件(33)包括:独立设置的套环上板(332)和套环下板(333),所述套环上板(332)位于所述套环下板(333)的上方;所述转移通道(331)包括相互连通的上通道段(3311)和下通道段(3312),所述上通道段(3311)设置在所述套环上板(332)上,所述下通道段(3312)设置在所述套环下板(333)上;开环组件(334),所述开环组件(334)的至少部分可运动地设置,以止挡或释放所述上通道段(3311)内的焊环(2),以使所述上通道段(3311)内的焊环(2)依次落入所述下通道段(3312)内。4.根据权利要求3所述的管体加工设备,其特征在于,所述开环组件(334)包括第一开环杆(3341)和第二开环杆(3342),所述第一开环杆(3341)和所述第二开环杆(3342)沿所述上通道段(3311)的延伸方向间隔布置,以通过使所述第一开环杆(3341)和所述第二开环杆(3342)交替地由所述上通道段(3311)抽出,使所述上通道段(3311)内的焊环(2)依次由所述上通道段(3311)内落出;和/或所述上通道段(3311)的至少部分连通至所述套环上板(332)的两板面,以使所述开环组件(334)的至少部分穿过所述上通道段(3311);和/或
