一种具有防护罩和可折叠滚轮的两级滚筒筛.pdf

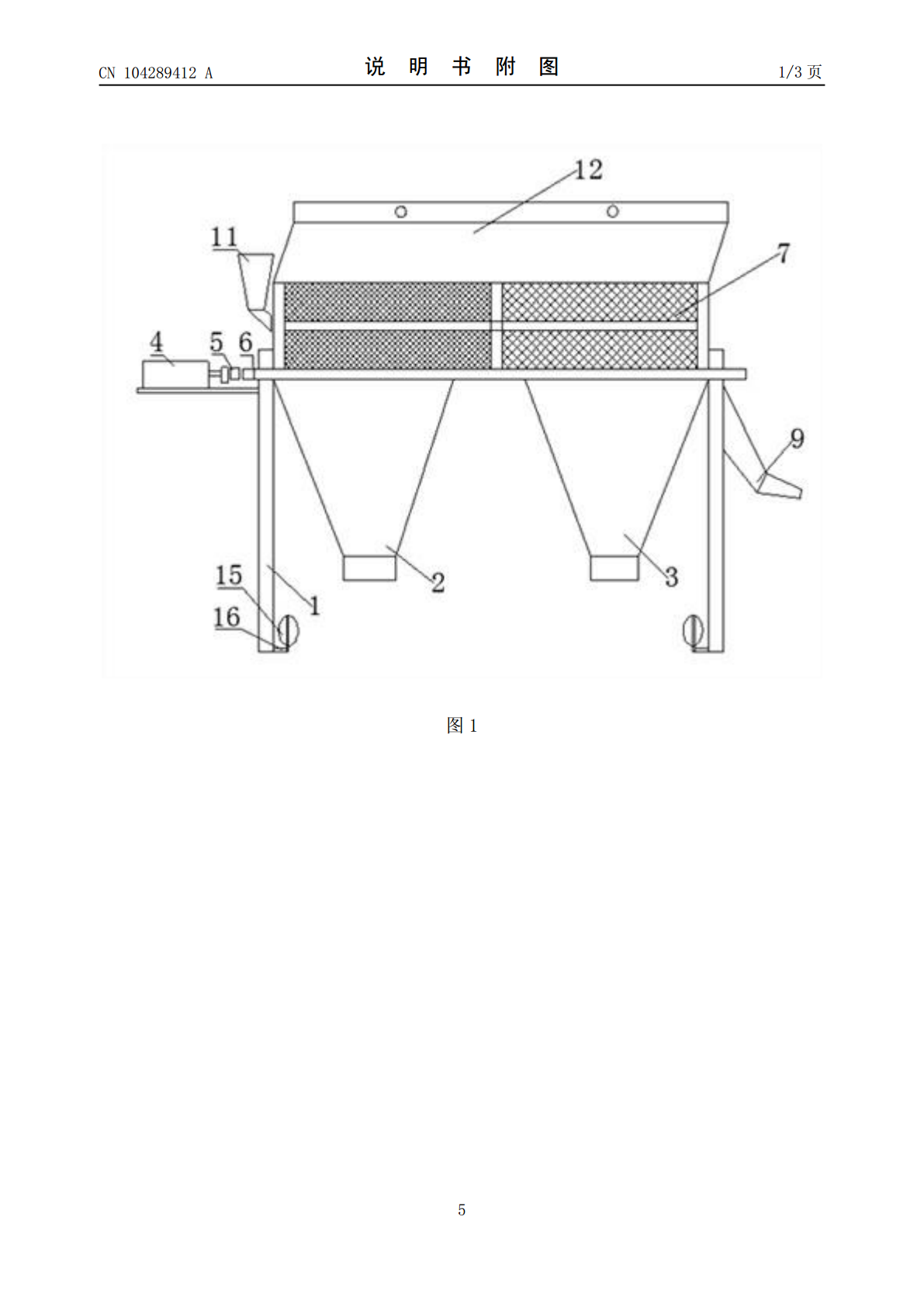

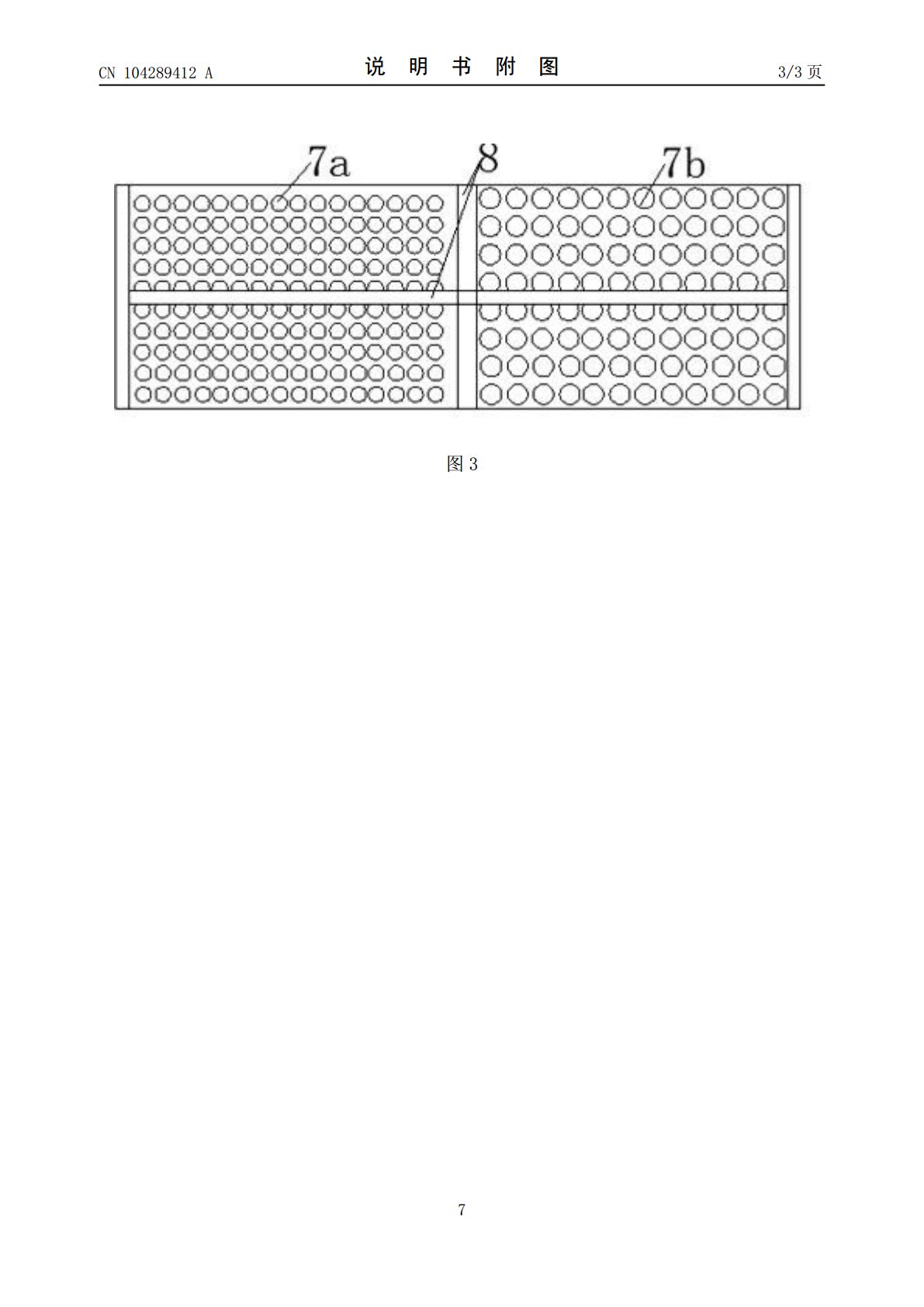

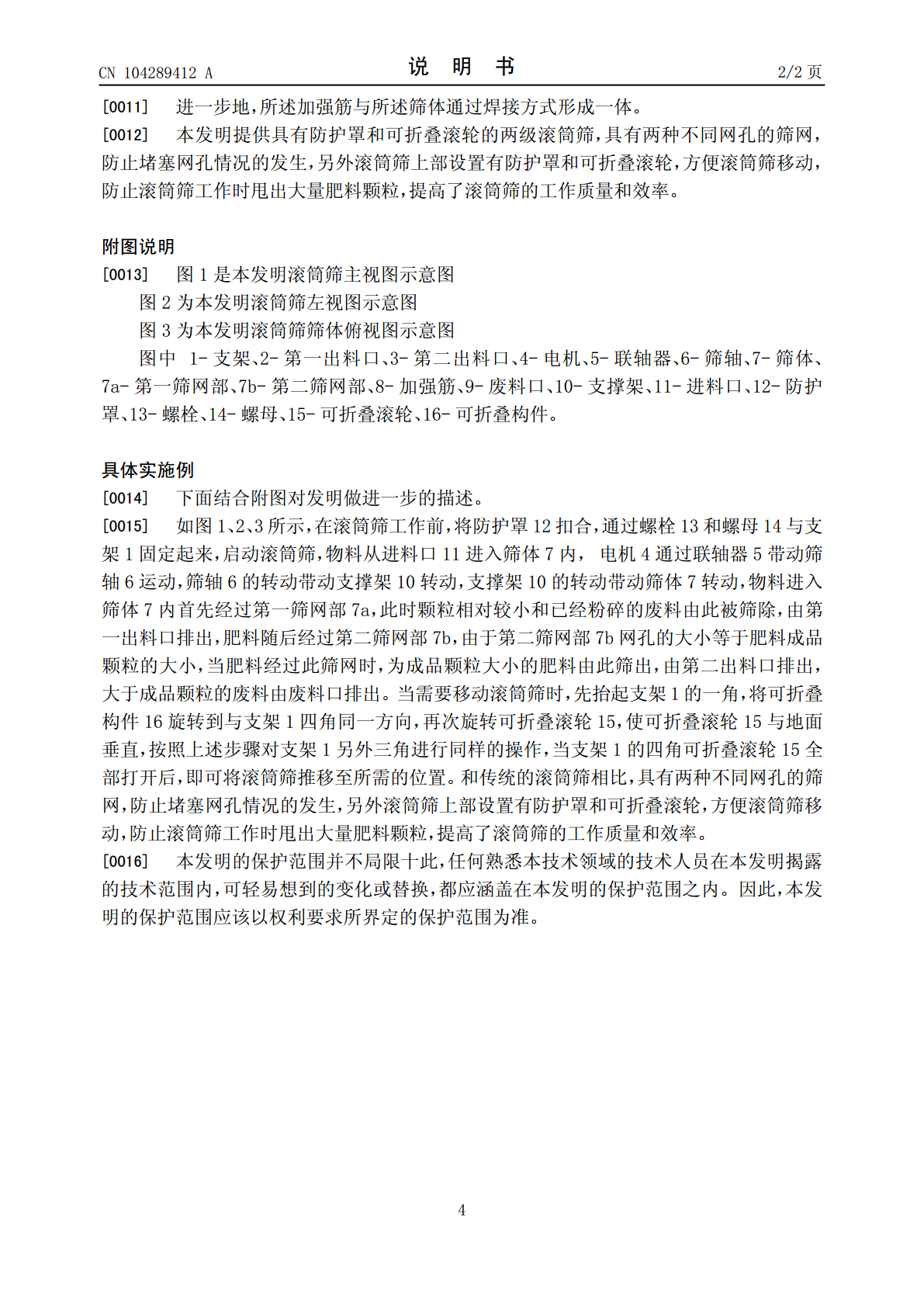

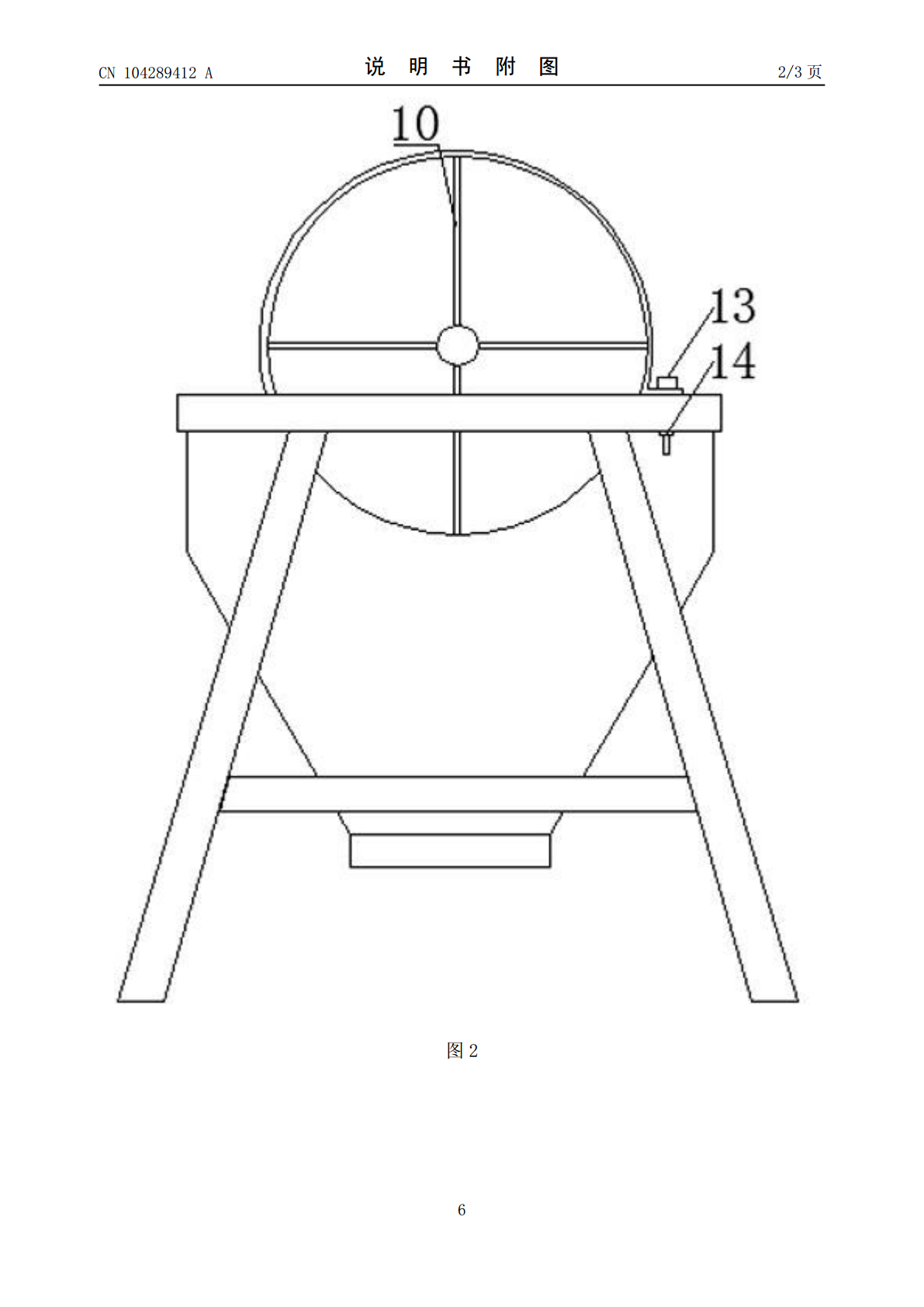

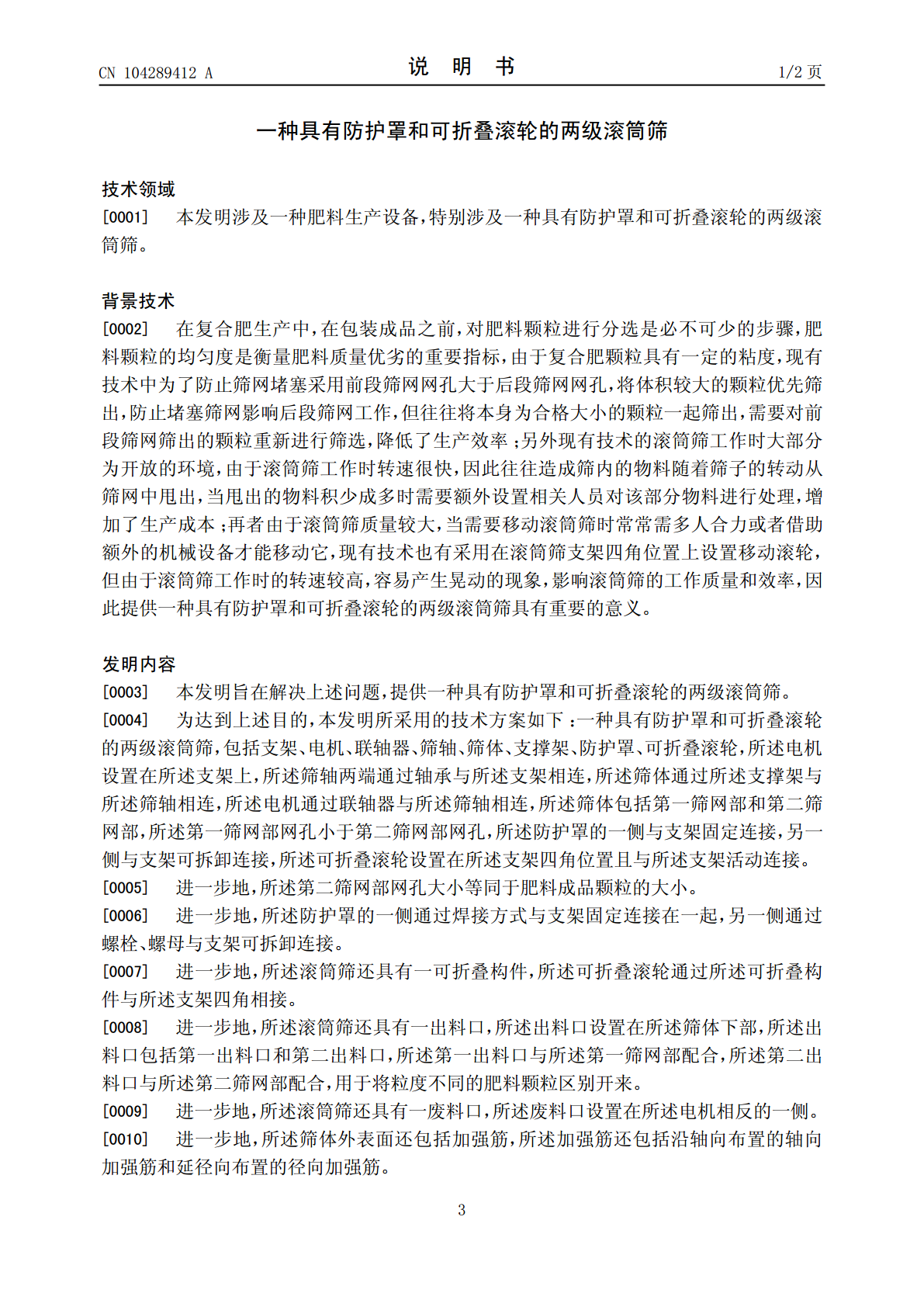

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104289412104289412A(43)申请公布日2015.01.21(21)申请号201310300407.1(22)申请日2013.07.18(71)申请人崔海花地址266607山东省青岛市莱西市店埠镇北环路3号(72)发明人崔海花钟付海(51)Int.Cl.B07B1/22(2006.01)B07B1/46(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图3页附图3页(54)发明名称一种具有防护罩和可折叠滚轮的两级滚筒筛(57)摘要本发明涉及一种化肥生产设备，特别涉及一种具有防护罩和可折叠滚轮的两级滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、防护罩、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛网部网孔小于第二筛网部网孔，所述防护罩的一侧与支架固定连接，另一侧与支架可拆卸连接，所述可折叠滚轮设置在所述支架四角位置且与所述支架活动连接。本发明提供具有防护罩和移动滚轮的两级滚筒筛，改善了滚筒筛的工作质量和效率，提高了滚筒筛使用的灵活性和安全性。CN104289412ACN104289ACN104289412A权利要求书1/1页1.一种具有防护罩和可折叠滚轮的两级滚筒筛，其特征在于：包括支架、电机、联轴器、筛轴、筛体、支撑架、防护罩、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛网部网孔小于第二筛网部网孔，所述防护罩的一侧与支架固定连接，另一侧与支架可拆卸连接，所述可折叠滚轮设置在所述支架四角位置且与所述支架活动连接。2.如权利要求1所述的滚筒筛，其特征在于：所述第二筛网部网孔大小等同于肥料成品颗粒的大小。3.如权利要求1所述的滚筒筛，其特征在于：所述防护罩的一侧通过焊接方式与支架固定连接在一起，另一侧通过螺栓、螺母与支架可拆卸连接。4.如权利要求2或3所述的滚筒筛，其特征在于：所述滚筒筛还具有一可折叠构件，所述可折叠滚轮通过所述可折叠构件与所述支架四角相接。5.如权利要求4所述的滚筒筛，其特征在于：所述滚筒筛还具有一出料口，所述出料口设置在所述筛体下部，所述出料口包括第一出料口和第二出料口，所述第一出料口与所述第一筛网部配合，所述第二出料口与所述第二筛网部配合。6.如权利要求5所述的滚筒筛，其特征在于：所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。7.如权利要求6所述的滚筒筛，其特征在于：所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强筋和延径向布置的径向加强筋。8.如权利要求7所述的滚筒筛，其特征在于：所述加强筋与所述筛体通过焊接方式形成一体。2CN104289412A说明书1/2页一种具有防护罩和可折叠滚轮的两级滚筒筛技术领域[0001]本发明涉及一种肥料生产设备，特别涉及一种具有防护罩和可折叠滚轮的两级滚筒筛。背景技术[0002]在复合肥生产中，在包装成品之前，对肥料颗粒进行分选是必不可少的步骤，肥料颗粒的均匀度是衡量肥料质量优劣的重要指标，由于复合肥颗粒具有一定的粘度，现有技术中为了防止筛网堵塞采用前段筛网网孔大于后段筛网网孔，将体积较大的颗粒优先筛出，防止堵塞筛网影响后段筛网工作，但往往将本身为合格大小的颗粒一起筛出，需要对前段筛网筛出的颗粒重新进行筛选，降低了生产效率；另外现有技术的滚筒筛工作时大部分为开放的环境，由于滚筒筛工作时转速很快，因此往往造成筛内的物料随着筛子的转动从筛网中甩出，当甩出的物料积少成多时需要额外设置相关人员对该部分物料进行处理，增加了生产成本；再者由于滚筒筛质量较大，当需要移动滚筒筛时常常需多人合力或者借助额外的机械设备才能移动它，现有技术也有采用在滚筒筛支架四角位置上设置移动滚轮，但由于滚筒筛工作时的转速较高，容易产生晃动的现象，影响滚筒筛的工作质量和效率，因此提供一种具有防护罩和可折叠滚轮的两级滚筒筛具有重要的意义。发明内容[0003]本发明旨在解决上述问题，提供一种具有防护罩和可折叠滚轮的两级滚筒筛。[0004]为达到上述目的，本发明所采用的技术方案如下：一种具有防护罩和可折叠滚轮的两级滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、防护罩、可折叠滚轮，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述筛体包括第一筛网部和第二筛网部，所述第一筛
