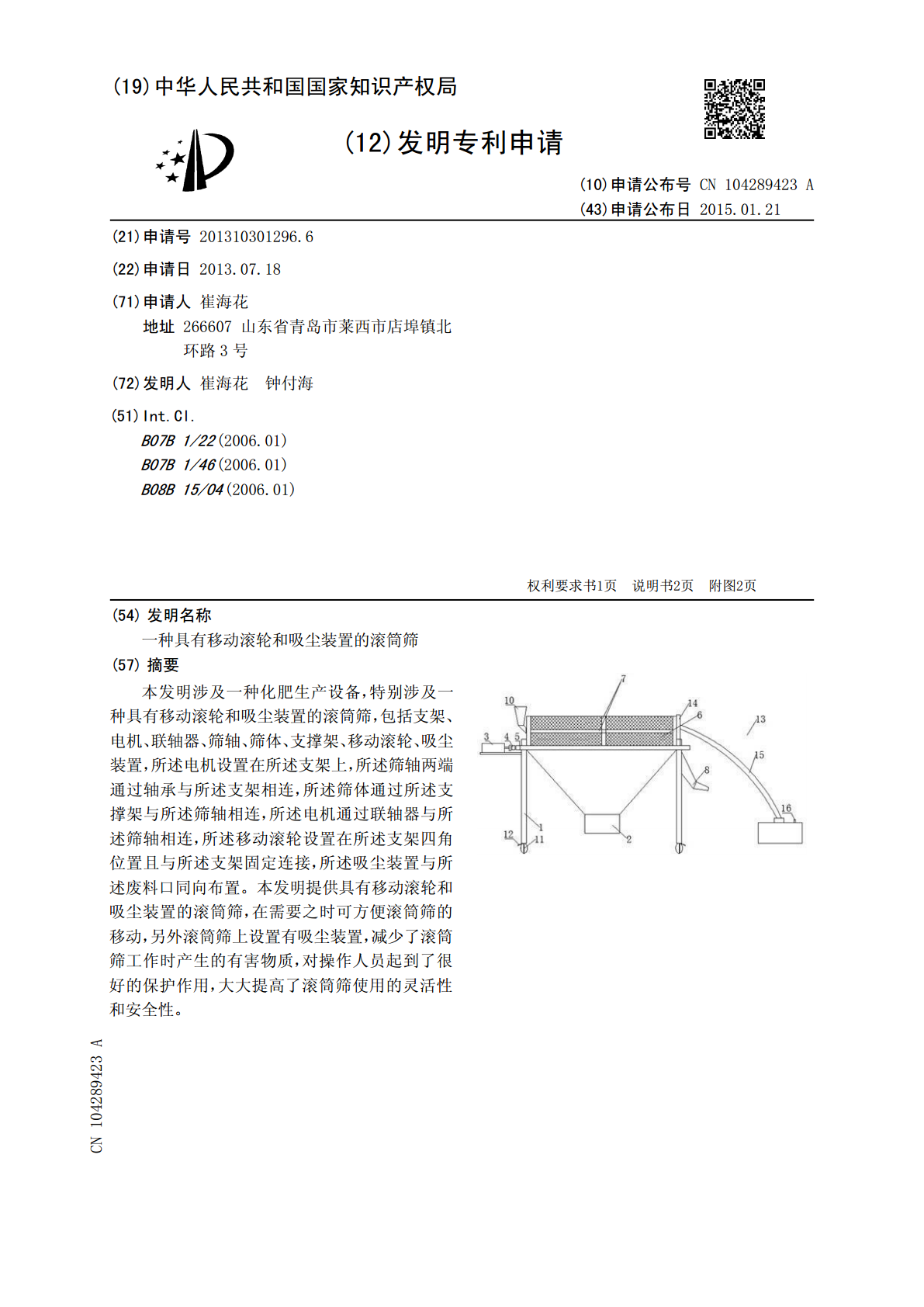

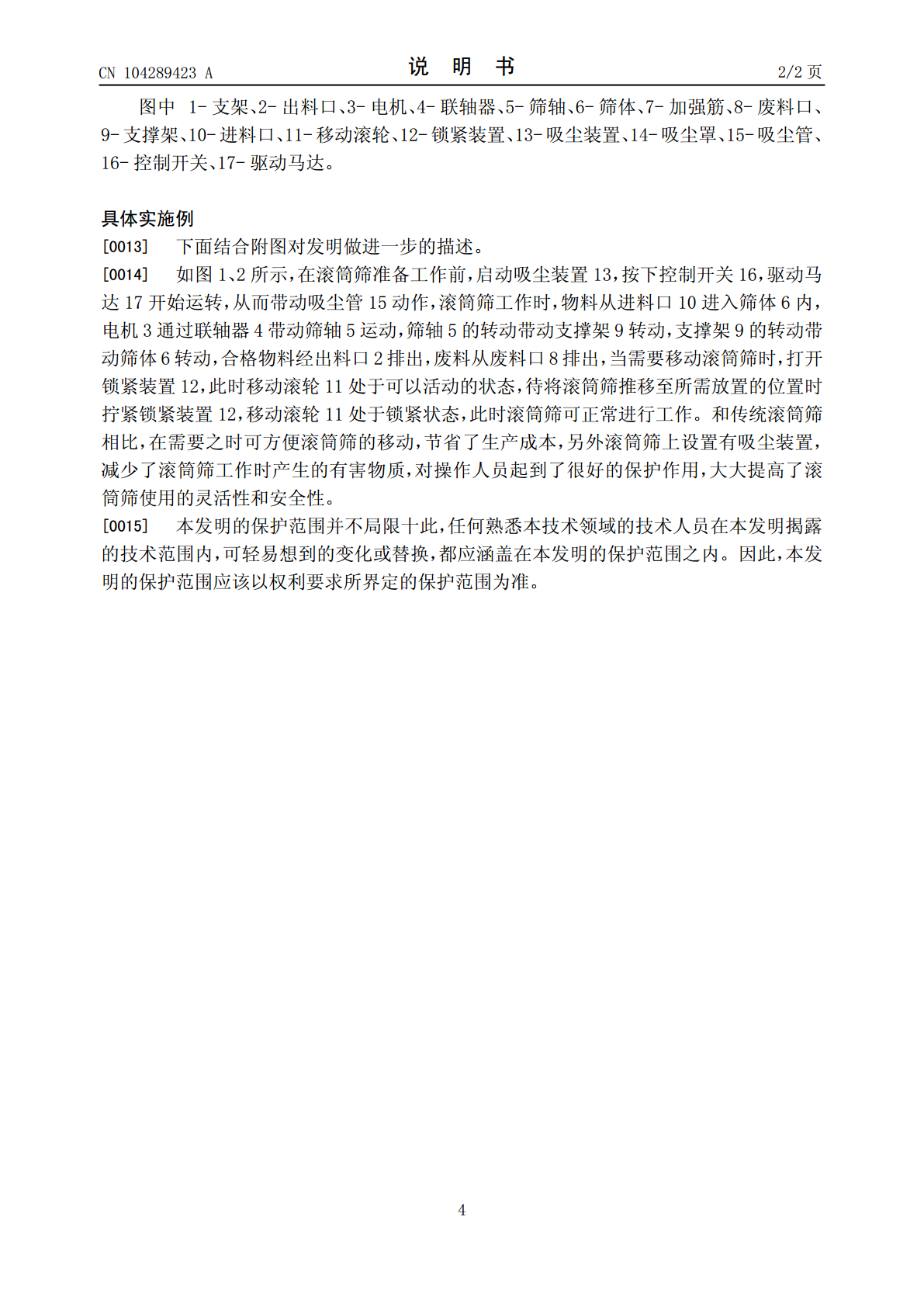

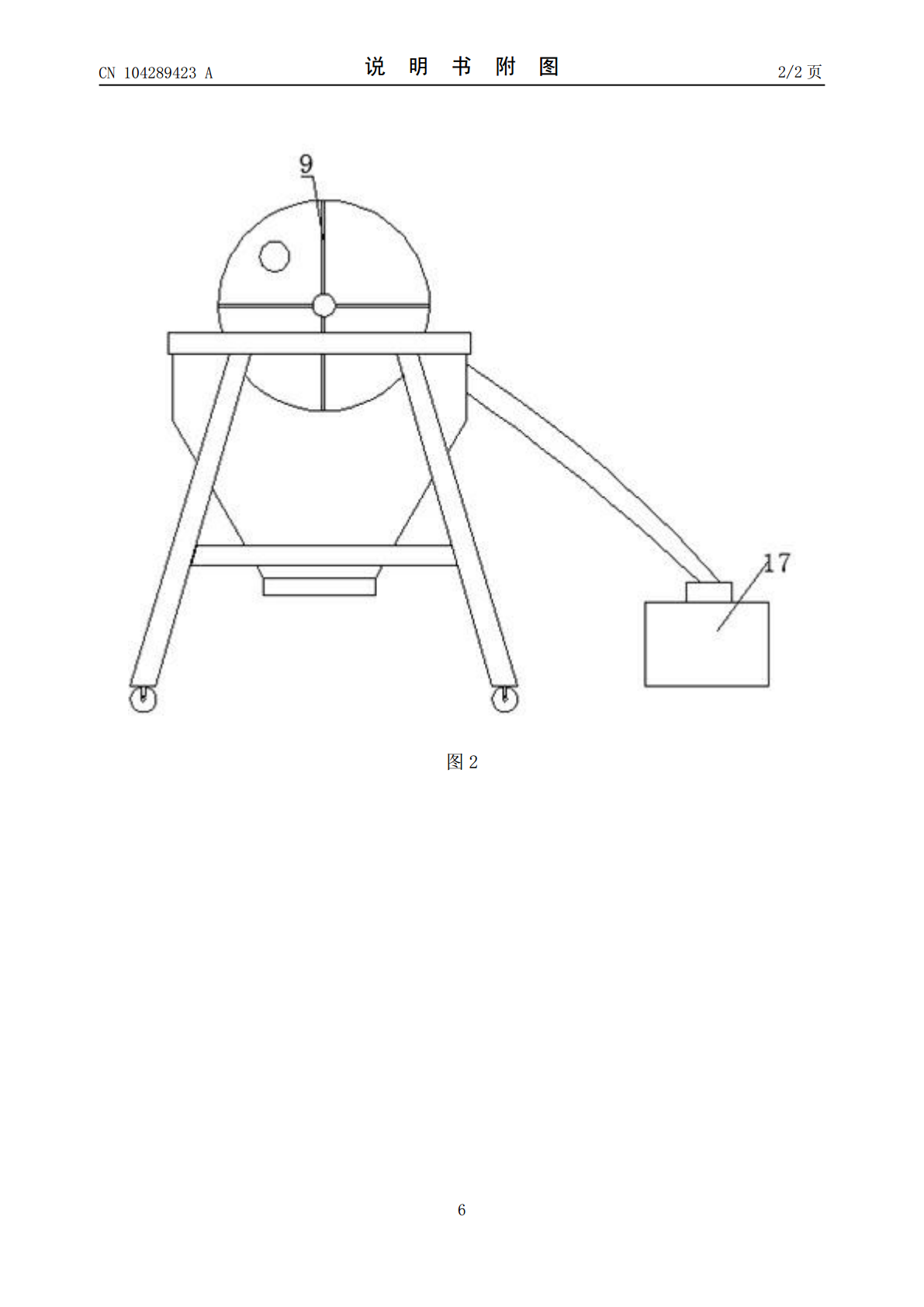

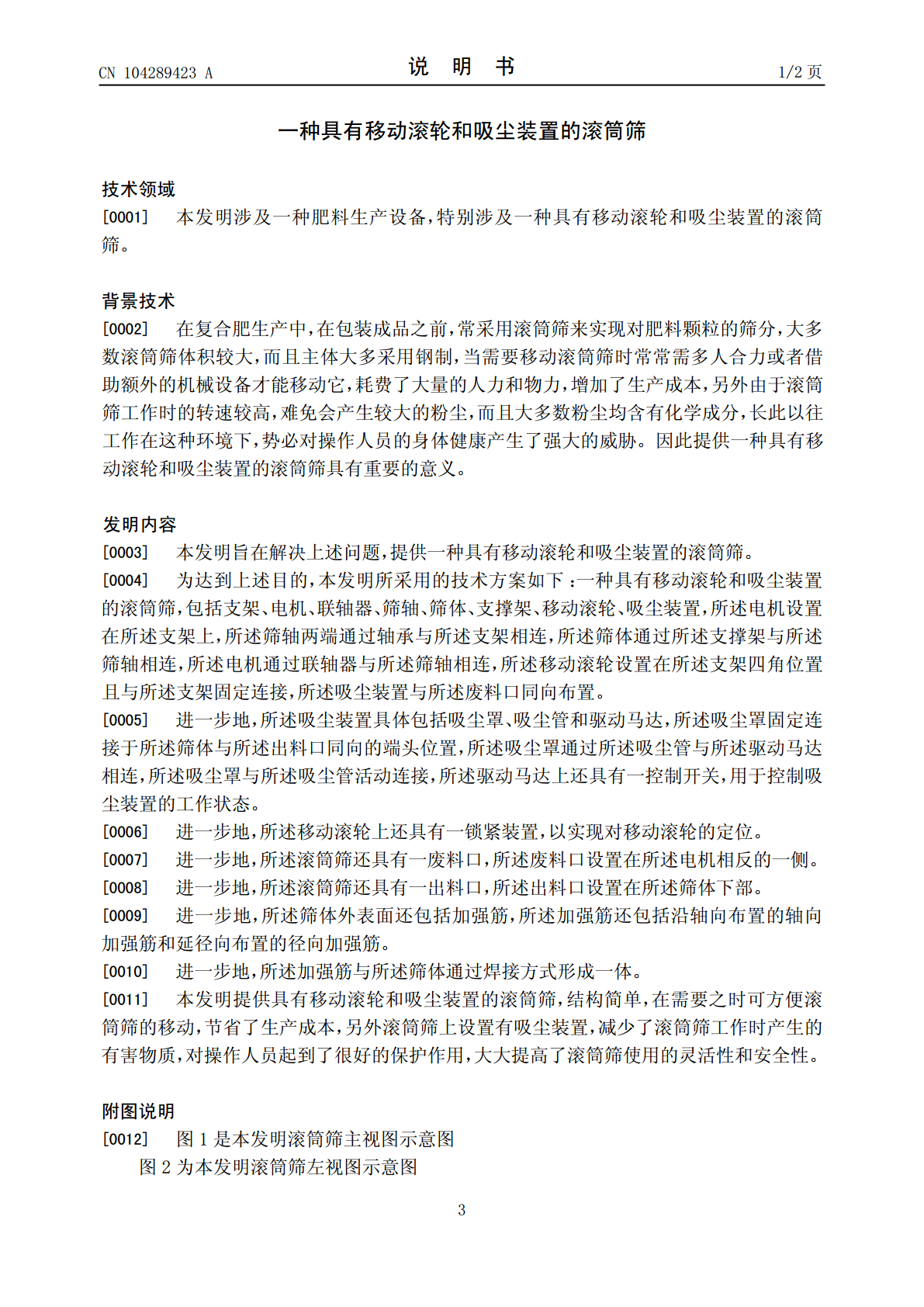

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN104289423104289423A(43)申请公布日2015.01.21(21)申请号201310301296.6(22)申请日2013.07.18(71)申请人崔海花地址266607山东省青岛市莱西市店埠镇北环路3号(72)发明人崔海花钟付海(51)Int.Cl.B07B1/22(2006.01)B07B1/46(2006.01)B08B15/04(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称一种具有移动滚轮和吸尘装置的滚筒筛(57)摘要本发明涉及一种化肥生产设备，特别涉及一种具有移动滚轮和吸尘装置的滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮、吸尘装置，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接，所述吸尘装置与所述废料口同向布置。本发明提供具有移动滚轮和吸尘装置的滚筒筛，在需要之时可方便滚筒筛的移动，另外滚筒筛上设置有吸尘装置，减少了滚筒筛工作时产生的有害物质，对操作人员起到了很好的保护作用，大大提高了滚筒筛使用的灵活性和安全性。CN104289423ACN1042893ACN104289423A权利要求书1/1页1.一种具有移动滚轮和吸尘装置的滚筒筛，其特征在于：包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮、吸尘装置，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接，所述吸尘装置与所述废料口同向布置。2.如权利要求1所述的滚筒筛，其特征在于：所述吸尘装置具体包括吸尘罩、吸尘管和驱动马达，所述吸尘罩固定连接于所述筛体与所述出料口同向的端头位置，所述吸尘罩通过所述吸尘管与所述驱动马达相连，所述吸尘罩与所述吸尘管活动连接，所述驱动马达上还具有一控制开关。3.如权利要求2所述的滚筒筛，其特征在于：所述移动滚轮上还具有一锁紧装置。4.如权利要求3所述的滚筒筛，其特征在于：所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。5.如权利要求4所述的滚筒筛，其特征在于：所述滚筒筛还具有一出料口，所述出料口设置在所述筛体下部。6.如权利要求5所述的滚筒筛，其特征在于：所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强筋和延径向布置的径向加强筋。7.如权利要求6所述的滚筒筛，其特征在于：所述加强筋与所述筛体通过焊接方式形成一体。2CN104289423A说明书1/2页一种具有移动滚轮和吸尘装置的滚筒筛技术领域[0001]本发明涉及一种肥料生产设备，特别涉及一种具有移动滚轮和吸尘装置的滚筒筛。背景技术[0002]在复合肥生产中，在包装成品之前，常采用滚筒筛来实现对肥料颗粒的筛分，大多数滚筒筛体积较大，而且主体大多采用钢制，当需要移动滚筒筛时常常需多人合力或者借助额外的机械设备才能移动它，耗费了大量的人力和物力，增加了生产成本，另外由于滚筒筛工作时的转速较高，难免会产生较大的粉尘，而且大多数粉尘均含有化学成分，长此以往工作在这种环境下，势必对操作人员的身体健康产生了强大的威胁。因此提供一种具有移动滚轮和吸尘装置的滚筒筛具有重要的意义。发明内容[0003]本发明旨在解决上述问题，提供一种具有移动滚轮和吸尘装置的滚筒筛。[0004]为达到上述目的，本发明所采用的技术方案如下：一种具有移动滚轮和吸尘装置的滚筒筛，包括支架、电机、联轴器、筛轴、筛体、支撑架、移动滚轮、吸尘装置，所述电机设置在所述支架上，所述筛轴两端通过轴承与所述支架相连，所述筛体通过所述支撑架与所述筛轴相连，所述电机通过联轴器与所述筛轴相连，所述移动滚轮设置在所述支架四角位置且与所述支架固定连接，所述吸尘装置与所述废料口同向布置。[0005]进一步地，所述吸尘装置具体包括吸尘罩、吸尘管和驱动马达，所述吸尘罩固定连接于所述筛体与所述出料口同向的端头位置，所述吸尘罩通过所述吸尘管与所述驱动马达相连，所述吸尘罩与所述吸尘管活动连接，所述驱动马达上还具有一控制开关，用于控制吸尘装置的工作状态。[0006]进一步地，所述移动滚轮上还具有一锁紧装置，以实现对移动滚轮的定位。[0007]进一步地，所述滚筒筛还具有一废料口，所述废料口设置在所述电机相反的一侧。[0008]进一步地，所述滚筒筛还具有一出料口，所述出料口设置在所述筛体下部。[0009]进一步地，所述筛体外表面还包括加强筋，所述加强筋还包括沿轴向布置的轴向加强
