一种家用安全避难逃生设备.pdf

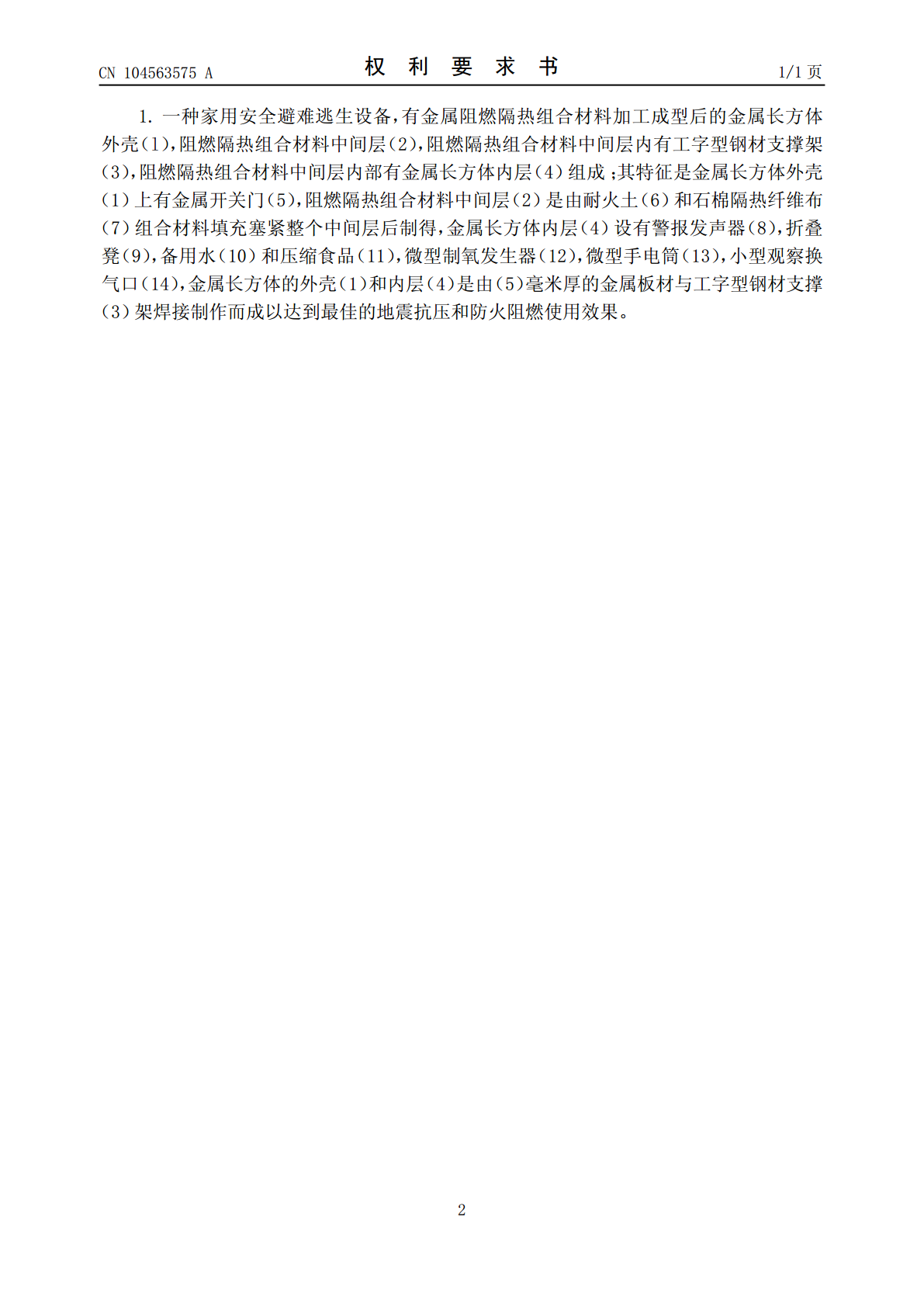

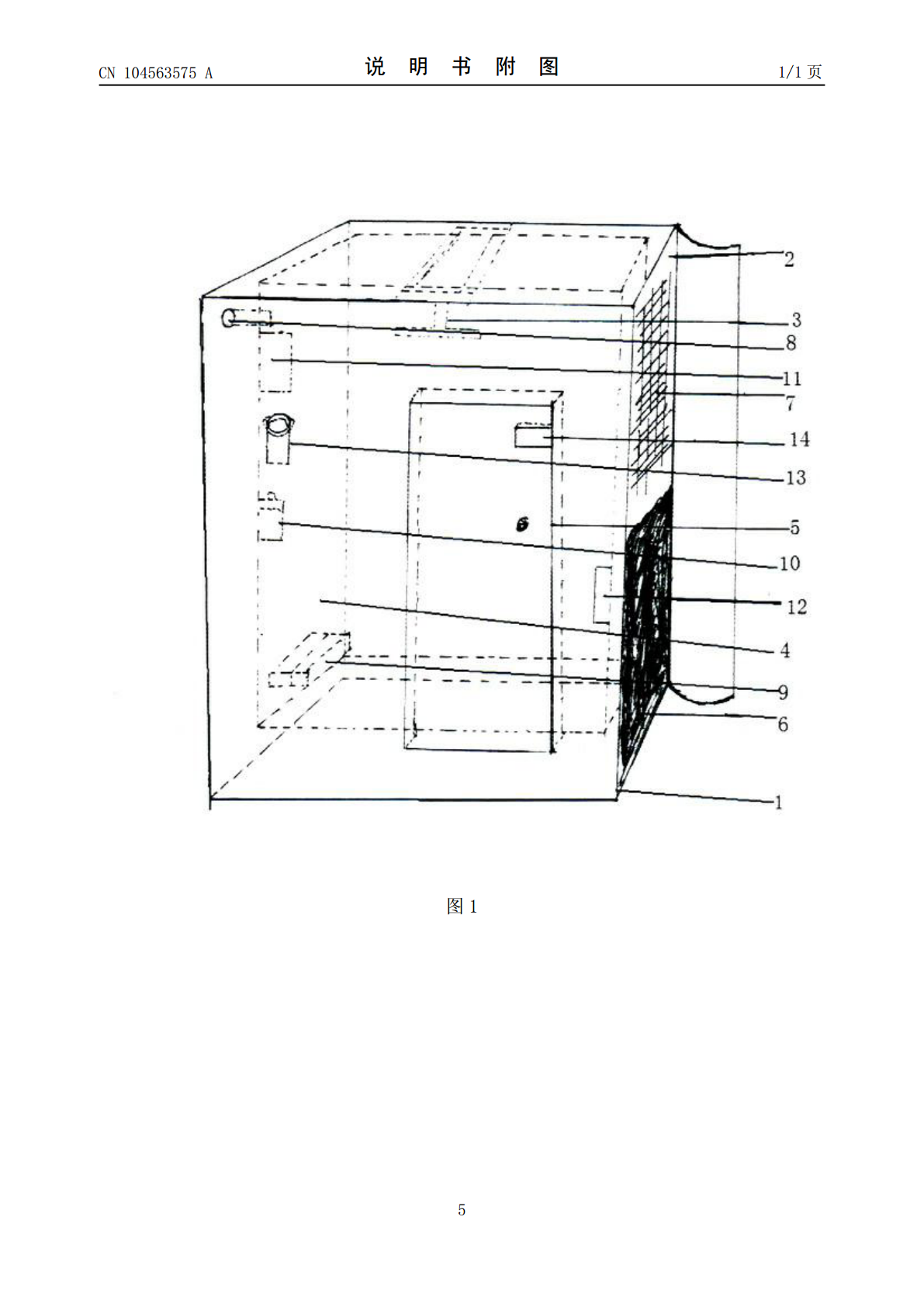

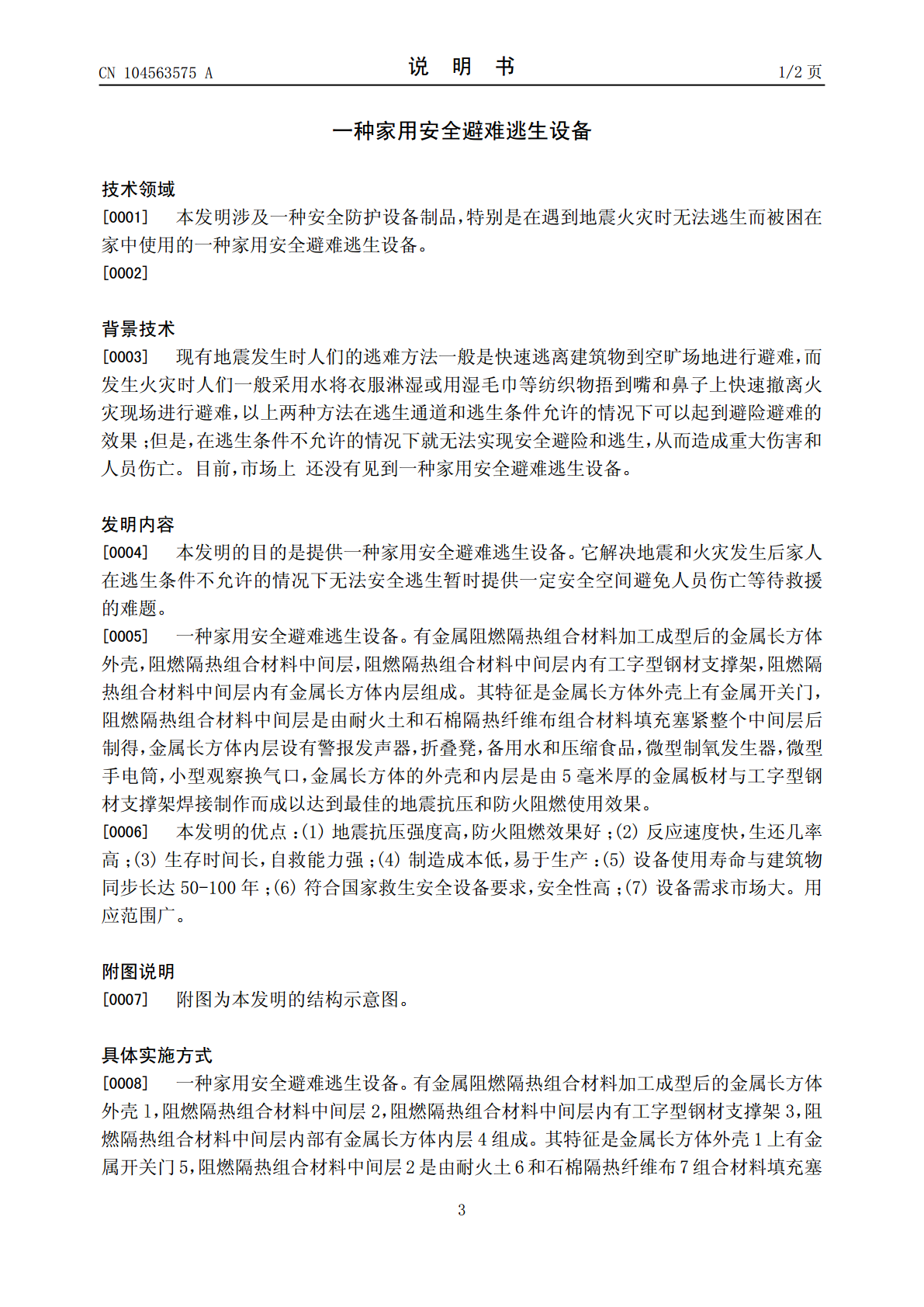

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104563575A(43)申请公布日(43)申请公布日2015.04.29(21)申请号201310510765.5(22)申请日2013.10.27(71)申请人于洁地址266100山东省青岛市李沧区河南村79号甲(72)发明人于洁(51)Int.Cl.E04H9/02(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种家用安全避难逃生设备(57)摘要一种家用安全避难逃生设备。有金属阻燃隔热组合材料加工的金属长方体外壳，阻燃隔热组合材料中间层，阻燃隔热组合材料中间层内有工字型钢材支撑架，阻燃隔热组合材料中间层内有金属长方体内层组成。其特征是金属长方体外壳上有金属开关门，阻燃隔热组合材料中间层是由耐火土和石棉隔热纤维布组合材料填充塞紧整个中间层后制得，金属长方体内层设有警报发声器，折叠凳备用水和压缩食品，微型制氧发生器微型手电筒小型观察换气口，金属长方体的外壳和内层是由5毫米厚的金属板材与工字型钢材支撑架焊接制作。本发明的优点：抗压强度高，防火效果好，生还几率高自救能力强，制造成本低易于生产，设备使用寿命长，安全性高，需求市场大用应范围广。CN104563575ACN104563575A权利要求书1/1页1.一种家用安全避难逃生设备，有金属阻燃隔热组合材料加工成型后的金属长方体外壳（l），阻燃隔热组合材料中间层（2），阻燃隔热组合材料中间层内有工字型钢材支撑架（3），阻燃隔热组合材料中间层内部有金属长方体内层（4）组成；其特征是金属长方体外壳（1）上有金属开关门（5），阻燃隔热组合材料中间层（2）是由耐火土（6）和石棉隔热纤维布（7）组合材料填充塞紧整个中间层后制得，金属长方体内层（4）设有警报发声器（8），折叠凳（9），备用水（10）和压缩食品（11），微型制氧发生器（12），微型手电筒（13），小型观察换气口（14），金属长方体的外壳（1）和内层（4）是由（5）毫米厚的金属板材与工字型钢材支撑（3）架焊接制作而成以达到最佳的地震抗压和防火阻燃使用效果。2CN104563575A说明书1/2页一种家用安全避难逃生设备技术领域[0001]本发明涉及一种安全防护设备制品，特别是在遇到地震火灾时无法逃生而被困在家中使用的一种家用安全避难逃生设备。[0002]背景技术[0003]现有地震发生时人们的逃难方法一般是快速逃离建筑物到空旷场地进行避难，而发生火灾时人们一般采用水将衣服淋湿或用湿毛巾等纺织物捂到嘴和鼻子上快速撤离火灾现场进行避难，以上两种方法在逃生通道和逃生条件允许的情况下可以起到避险避难的效果；但是，在逃生条件不允许的情况下就无法实现安全避险和逃生，从而造成重大伤害和人员伤亡。目前，市场上还没有见到一种家用安全避难逃生设备。发明内容[0004]本发明的目的是提供一种家用安全避难逃生设备。它解决地震和火灾发生后家人在逃生条件不允许的情况下无法安全逃生暂时提供一定安全空间避免人员伤亡等待救援的难题。[0005]一种家用安全避难逃生设备。有金属阻燃隔热组合材料加工成型后的金属长方体外壳，阻燃隔热组合材料中间层，阻燃隔热组合材料中间层内有工字型钢材支撑架，阻燃隔热组合材料中间层内有金属长方体内层组成。其特征是金属长方体外壳上有金属开关门，阻燃隔热组合材料中间层是由耐火土和石棉隔热纤维布组合材料填充塞紧整个中间层后制得，金属长方体内层设有警报发声器，折叠凳，备用水和压缩食品，微型制氧发生器，微型手电筒，小型观察换气口，金属长方体的外壳和内层是由5毫米厚的金属板材与工字型钢材支撑架焊接制作而成以达到最佳的地震抗压和防火阻燃使用效果。[0006]本发明的优点：(1)地震抗压强度高，防火阻燃效果好；(2)反应速度快，生还几率高；(3)生存时间长，自救能力强；(4)制造成本低，易于生产：(5)设备使用寿命与建筑物同步长达50-100年；(6)符合国家救生安全设备要求，安全性高；(7)设备需求市场大。用应范围广。附图说明[0007]附图为本发明的结构示意图。具体实施方式[0008]一种家用安全避难逃生设备。有金属阻燃隔热组合材料加工成型后的金属长方体外壳l，阻燃隔热组合材料中间层2，阻燃隔热组合材料中间层内有工字型钢材支撑架3，阻燃隔热组合材料中间层内部有金属长方体内层4组成。其特征是金属长方体外壳1上有金属开关门5，阻燃隔热组合材料中间层2是由耐火土6和石棉隔热纤维布7组合材料填充塞3CN104563575A说明书2/2页紧整个中间层后制得，金属长方体内层4设有警报发声器8，折叠凳9，备用水10和压缩食品11，微型制氧发生器12，微型手电筒13，小型观察换气口14，金属长方体的外壳1和内层4是由5毫米厚的金属板材与工字型钢材支
