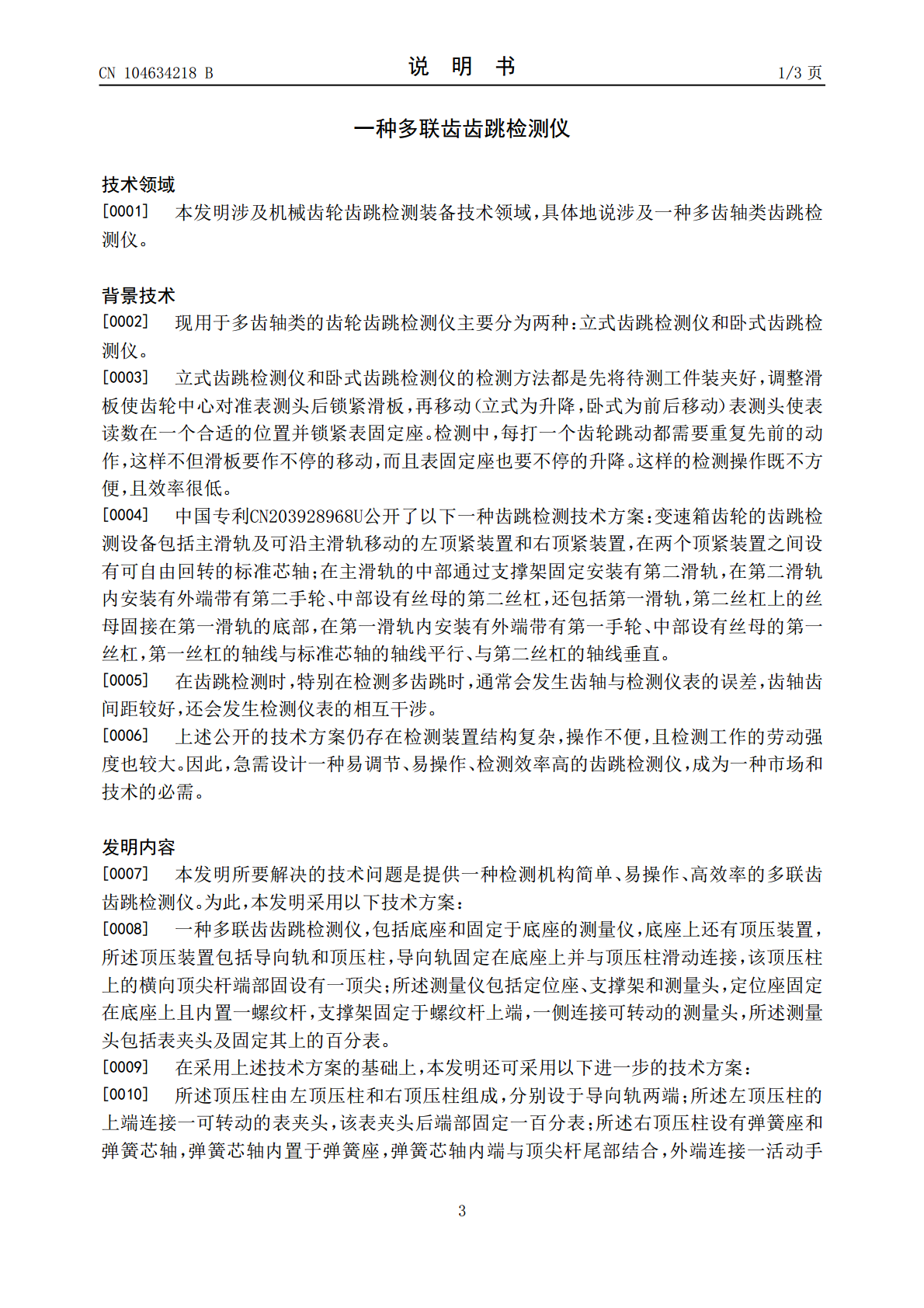

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN104634218B(45)授权公告日2018.05.18(21)申请号201510078172.5(56)对比文件(22)申请日2015.02.13CN204478965U,2015.07.15,CN203053348U,2013.07.10,(65)同一申请的已公布的文献号CN202432948U,2012.09.12,申请公布号CN104634218ACN203418412U,2014.02.05,(43)申请公布日2015.05.20US3721010A,1973.03.20,(73)专利权人双环传动（嘉兴）精密制造有限公US2003/0005593A1,2003.01.09,司审查员张文英地址314500浙江省嘉兴市桐乡经济开发区文华南路1235号(72)发明人刘金禄(74)专利代理机构杭州千克知识产权代理有限公司33246代理人赵芳(51)Int.Cl.G01B5/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种多联齿齿跳检测仪(57)摘要本发明涉及机械齿轮齿跳检测装备技术领域，具体地说涉及一种多齿轴类齿跳检测仪。一种多联齿齿跳检测仪，包括底座和固定于底座的测量仪，底座上还有顶压装置，所述顶压装置包括导向轨和顶压柱，导向轨固定在底座上并与顶压柱滑动连接，该顶压柱上的横向顶尖杆端部固设有一顶尖；所述测量仪包括定位座、支撑架和测量头，定位座固定在底座上且内置一螺纹杆，支撑架固定于螺纹杆上端，一侧连接可转动的测量头，所述测量头包括表夹头及固定其上的百分表。由于采用本发明的技术方案，可将检测仪表灵活调到齿轮对应的位置，依次翻转表夹头检测对应的齿轮，可以检测大批量、频率高且检测部位较多的零件。CN104634218BCN104634218B权利要求书1/1页1.一种多联齿齿跳检测仪，包括底座和固定于底座的测量仪，其特征在于所述底座上设有顶压装置，所述顶压装置包括导向轨和顶压柱，导向轨固定在底座上并与顶压柱滑动连接，该顶压柱上的横向顶尖杆端部设有一顶尖；所述顶压柱由左顶压柱和右顶压柱组成，分别设于导向轨两端；所述左顶压柱的上端连接一可转动的表夹头，该表夹头后端部固定一百分表；所述测量仪包括定位座、支撑架和测量头，定位座固定在底座上且内置一螺纹杆，支撑架固定于螺纹杆上端，一侧连接可转动的测量头，所述测量头包括表夹头及固定其上的百分表；所述内置于定位座的螺纹杆上部设有升降螺母；所述的定位座设有螺孔，锁紧螺栓穿过螺孔与螺纹杆抵顶；所述支撑架一侧设有梳齿式顶尖销座，顶尖销座开设有销孔，表夹头尾部的定位销分别与相邻顶尖销座销孔中的双顶尖销接触，两端的顶尖销座外侧分别插入固定螺栓，该固定螺栓穿过背紧螺母插入顶尖销座的销孔中。2.根据权利要求1所述的一种多联齿齿跳检测仪，其特征在于所述右顶压柱设有弹簧座和弹簧芯轴，弹簧芯轴内置于弹簧座，弹簧芯轴内端与顶尖杆尾部结合，外端连接一活动手柄。3.根据权利要求1所述的一种多联齿齿跳检测仪，其特征在于所述顶尖销座不少于四个。4.根据权利要求1或2所述的一种多联齿齿跳检测仪，其特征在于所述百分表下端固定有可拆卸的检测头。2CN104634218B说明书1/3页一种多联齿齿跳检测仪技术领域[0001]本发明涉及机械齿轮齿跳检测装备技术领域，具体地说涉及一种多齿轴类齿跳检测仪。背景技术[0002]现用于多齿轴类的齿轮齿跳检测仪主要分为两种：立式齿跳检测仪和卧式齿跳检测仪。[0003]立式齿跳检测仪和卧式齿跳检测仪的检测方法都是先将待测工件装夹好，调整滑板使齿轮中心对准表测头后锁紧滑板，再移动（立式为升降，卧式为前后移动）表测头使表读数在一个合适的位置并锁紧表固定座。检测中，每打一个齿轮跳动都需要重复先前的动作，这样不但滑板要作不停的移动，而且表固定座也要不停的升降。这样的检测操作既不方便，且效率很低。[0004]中国专利CN203928968U公开了以下一种齿跳检测技术方案：变速箱齿轮的齿跳检测设备包括主滑轨及可沿主滑轨移动的左顶紧装置和右顶紧装置，在两个顶紧装置之间设有可自由回转的标准芯轴；在主滑轨的中部通过支撑架固定安装有第二滑轨，在第二滑轨内安装有外端带有第二手轮、中部设有丝母的第二丝杠，还包括第一滑轨，第二丝杠上的丝母固接在第一滑轨的底部，在第一滑轨内安装有外端带有第一手轮、中部设有丝母的第一丝杠，第一丝杠的轴线与标准芯轴的轴线平行、与第二丝杠的轴线垂直。[0005]在齿跳检测时，特别在检测多齿跳时，通常会发生齿轴与检测仪表的误差，齿轴齿间距较好，还会发生检测仪表的相互干涉。[0006]上述公开的技术方案仍存在检测装置结构复杂，操作不便，且检测工作的劳动强度也较大。因此，急需设计一种易调节、易操作、检
