初三物理——电路初探：电流和电流表.doc

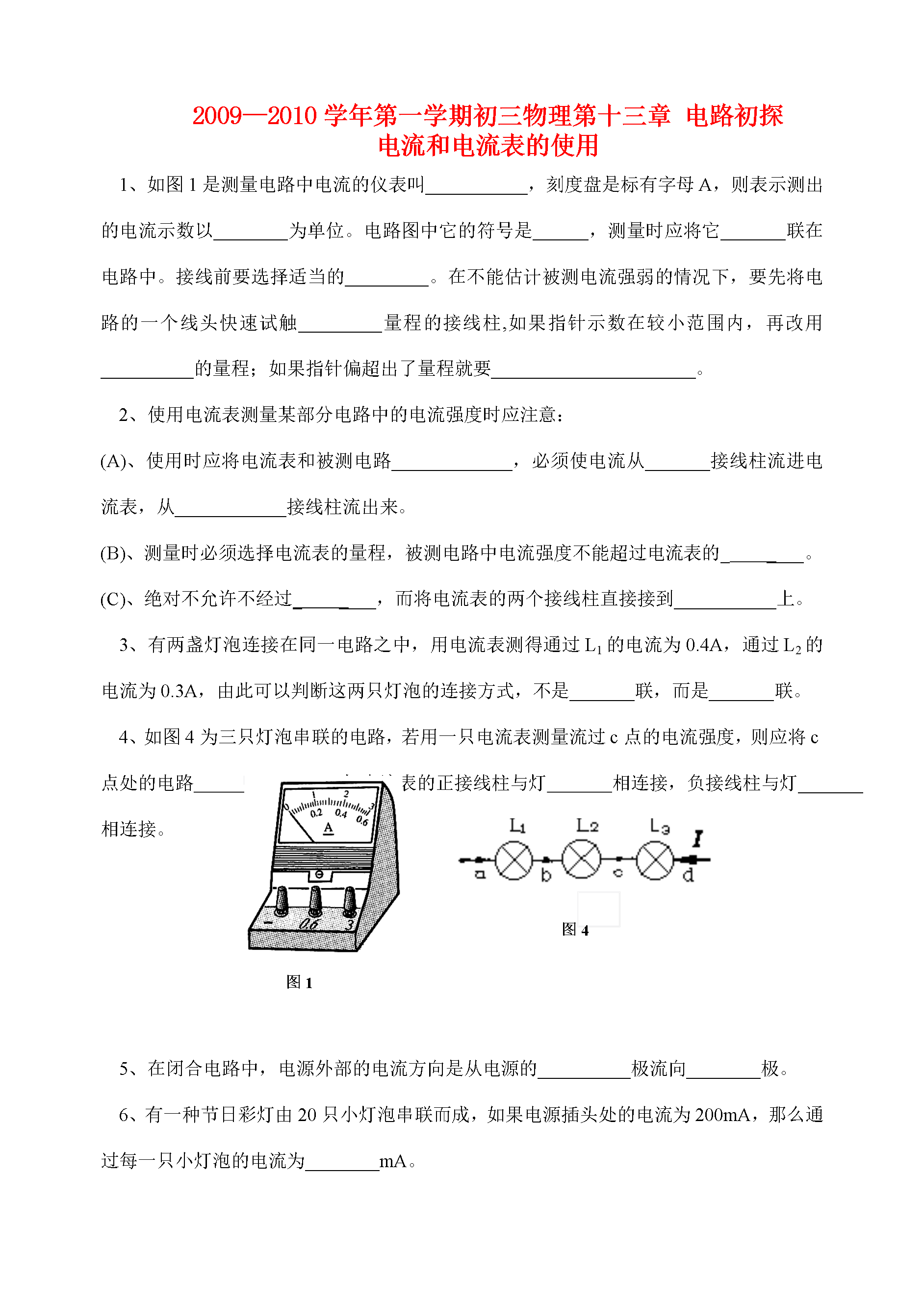

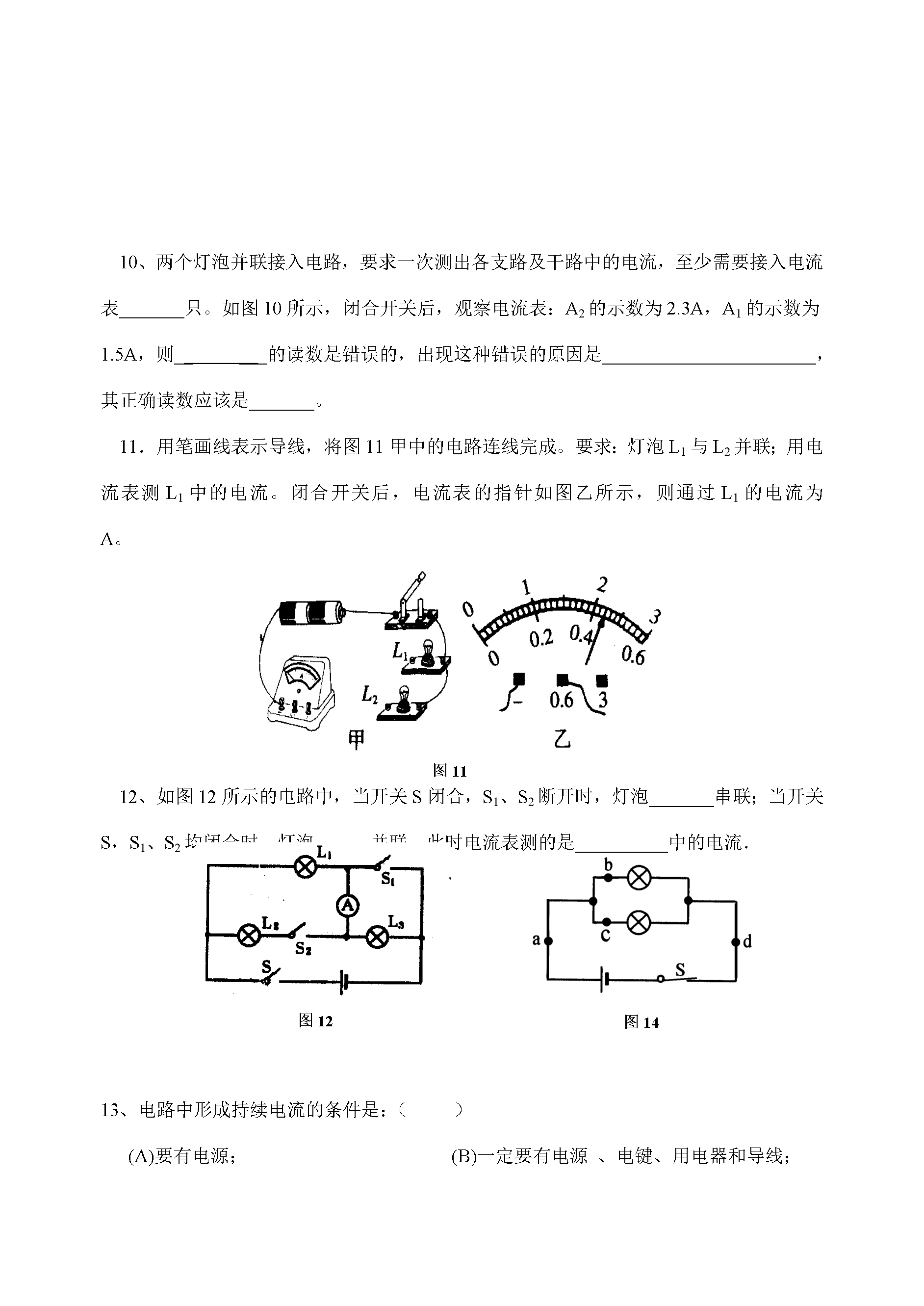

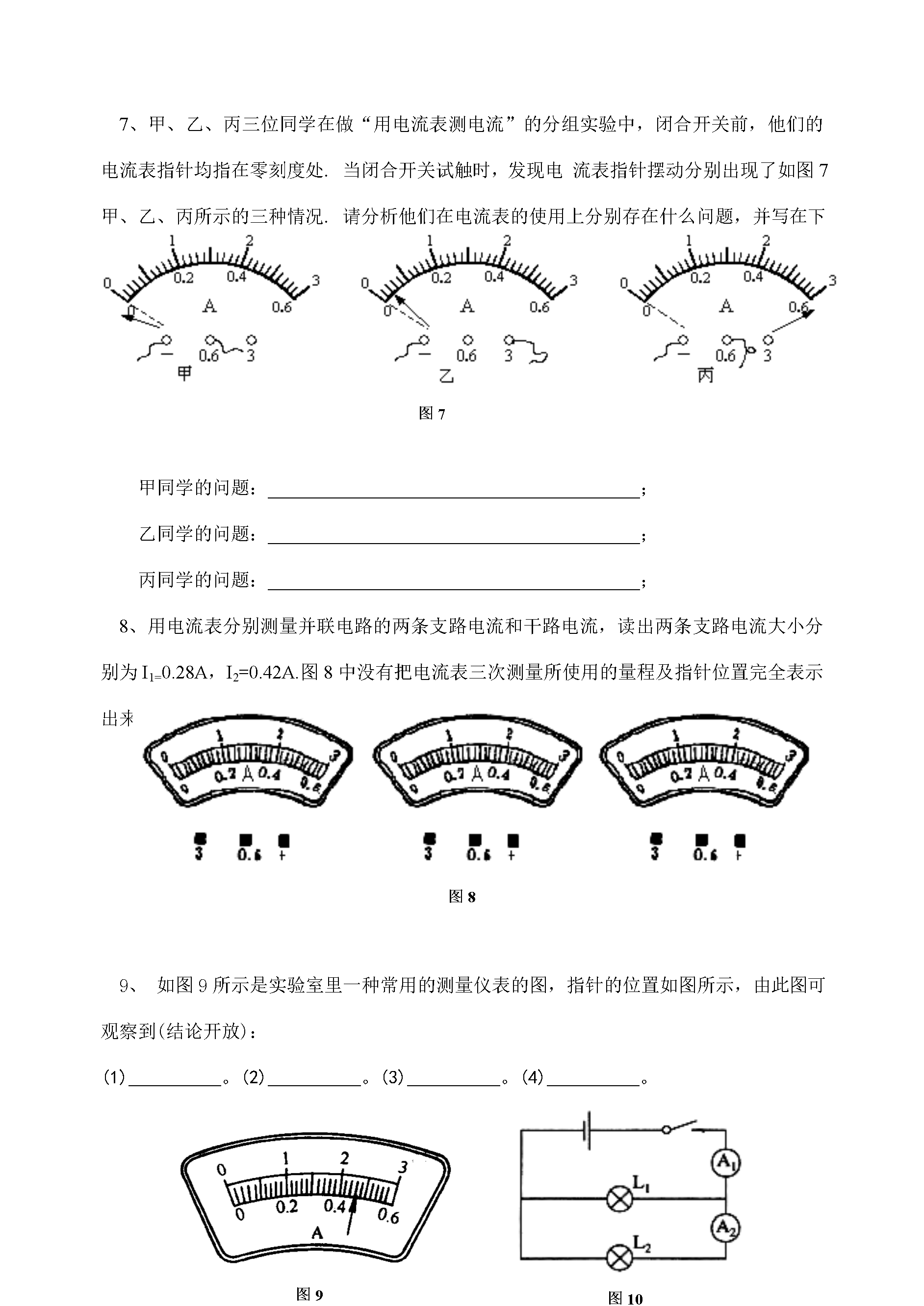

2009—2010学年第一学期初三物理第十三章电路初探电流和电流表的使用1、如图1是测量电路中电流的仪表叫___________刻度盘是标有字母A则表示测出的电流示数以________为单位。电路图中它的符号是______测量时应将它_______联在电路中。接线前要选择适当的_________。在不能估计被测电流强弱的情况下要先将电路的一个线头快速试触_________量程的接线柱如果指针示数在较小范围内再改用__________的量程；如果指针偏超出了量程就要______________________。2、使用电流表测量某部分电路中的电流强度时应注意：(A)、使用时应将电流表和被测电路_____________必须使电流从_______接线柱流进电流表从____________接线柱流出来。(B)、测量时必须选择电流表的量程被测电路中电流强度不能超过电流表的_____。(C)、绝对不允许不经过_____而将电流表的两个接线柱直接接到___________上。3、有两盏灯泡连接在同一电路之中用电流表测得通过L1的电流为0.4A通过L2的电流为0.3A由此可以判断这两只灯泡的连接方式不是_______联而是_______联。图1图44、如图4为三只灯泡串联的电路若用一只电流表测量流过c点的电流强度则应将c点处的电路把电流表的正接线柱与灯相连接负接线柱与灯_______相连接。5、在闭合电路中电源外部的电流方向是从电源的__________极流向________极。6、有一种节日彩灯由20只小灯泡串联而成如果电源插头处的电流为200mA那么通过每一只小灯泡的电流为________mA。图77、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中闭合开关前他们的电流表指针均指在零刻度处.当闭合开关试触时发现电流表指针摆动分别出现了如图7甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题并写在下面的横线上.甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________；图88、用电流表分别测量并联电路的两条支路电流和干路电流读出两条支路电流大小分别为I1=0.28AI2=0.42A.图8中没有把电流表三次测量所使用的量程及指针位置完全表示出来请把所缺内容补上.9、如图9所示是实验室里一种常用的测量仪表的图指针的位置如图所示由此图可观察到(结论开放)：(1)__________。(2)__________。(3)__________。(4)__________。图9图1010、两个灯泡并联接入电路要求一次测出各支路及干路中的电流至少需要接入电流表_______只。如图10所示闭合开关后观察电流表：A2的示数为2.3AA1的示数为1.5A则_____的读数是错误的出现这种错误的原因是_______________________其正确读数应该是_______。11．用笔画线表示导线将图11甲中的电路连线完成。要求：灯泡L1与L2并联；用电流表测L1中的电流。闭合开关后电流表的指针如图乙所示则通过L1的电流为A。图11图1图14图1212、如图12所示的电路中当开关S闭合S1、S2断开时灯泡_______串联；当开关SS1、S2均闭合时灯泡______并联此时电流表测的是__________中的电流．13、电路中形成持续电流的条件是：（）(A)要有电源；(B)一定要有电源、电键、用电器和导线；(C)有电源、而且电路必须是闭合的；(D)电路中要有大量的自由移动的带电粒子。14、如图所示电路闭合开关后比较a、b、c、d四处电流的大小其中不正确的是（）A.Ia=IdB.Ia＞IdC.Ia＞IbD.Id＞Ic15、在图15（甲）所示的电路中A１的示数为1.2AA２的示数如图15（乙）所示．下列判断正确的是于（）A.通过L１的电流为0.7AB.通过L１的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为2.5A图1516、如图16（a）所示当开关S闭合时两只电流表
