一种减震隔震结构及抗震建筑.pdf

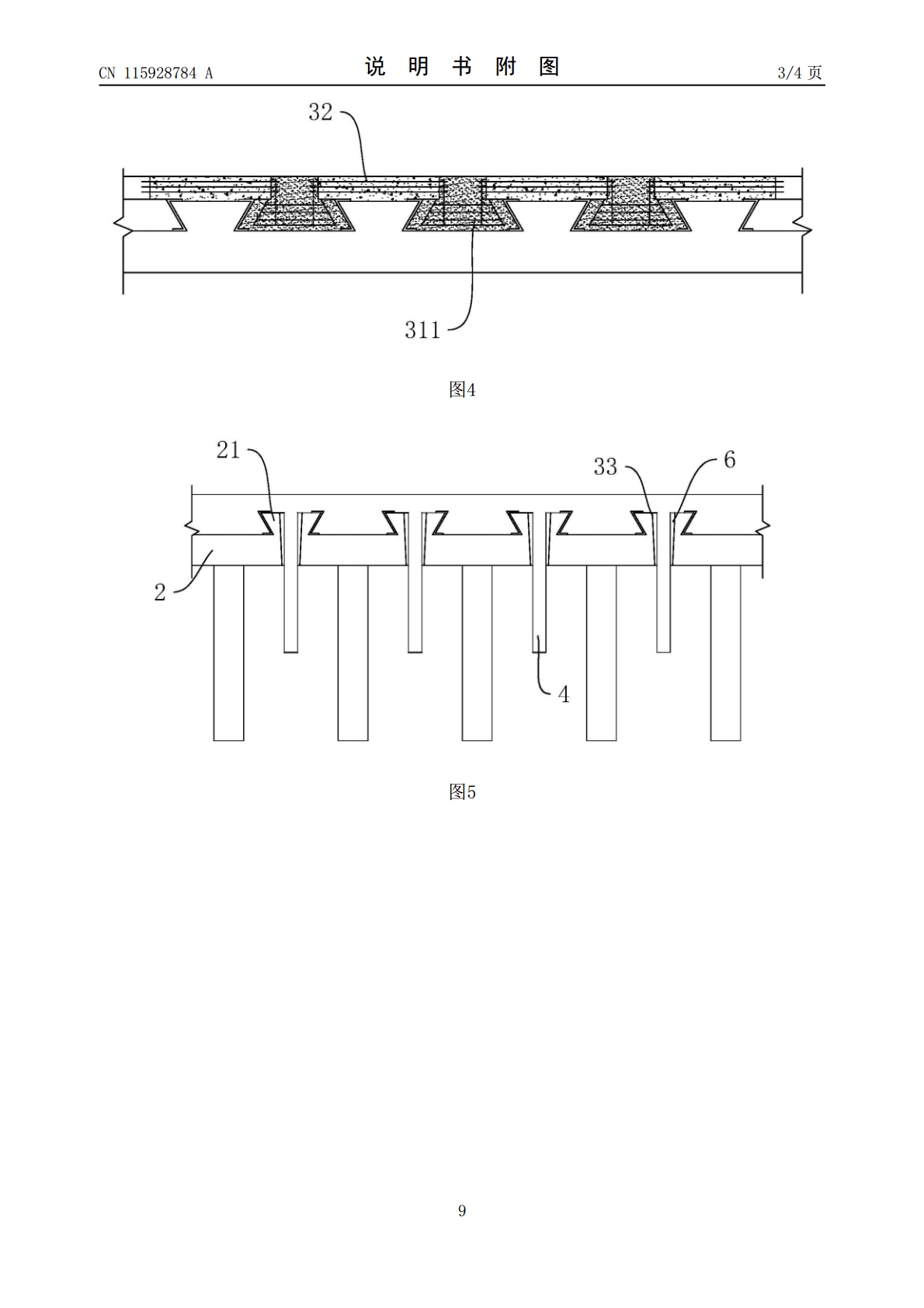

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115928784A(43)申请公布日2023.04.07(21)申请号202211600310.8(22)申请日2022.12.13(71)申请人福建领航园林工程有限公司地址366200福建省龙岩市连城县莲峰镇北大东路406号(72)发明人廖炜明张继来林明锋陈伟黄文君(51)Int.Cl.E02D27/14(2006.01)E02D27/12(2006.01)E02D5/52(2006.01)E02D31/08(2006.01)E04B1/00(2006.01)E04B1/98(2006.01)E04H9/02(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种减震隔震结构及抗震建筑(57)摘要本申请涉及一种抗震建筑及其减震隔震结构，涉及市政工程施工的技术领域，其包括防护网和锚杆，所述防护网由柔性材料制成，且所述防护网的厚度为1.55‑2.15cm，所述防护网包括连接为一体的附着部和嵌设部，所述附着部铺设在边坡的表面上，所述嵌设部埋设于边坡内，所述附着部和嵌设部均沿着边坡的长度方向排布设置有若干件，且各所述附着部和嵌设部间隔交错设置，所述锚杆设置有若干根，且各所述锚杆均布于各道嵌设部上，各所述锚杆其中一端穿设过嵌设部并埋设于边坡内。本申请具有提高防护网使用安全性的效果。CN115928784ACN115928784A权利要求书1/1页1.一种减震隔震结构，其特征在于，包括基础桩(1)、下承台(2)和上承台(3)，所述基础桩(1)呈矩形状阵列排布有若干根，且各所述基础桩(1)均埋设于地基内，所述下承台(2)与各根基础桩(1)的上侧连接为一体，所述下承台(2)的上表面设置有若干道沿下承台(2)长度方向排布的第一连接梁(21)，所述上承台(3)的下表面设置有若干道沿上承台(3)长度方向排布的第二连接梁(31)，各所述第一连接梁(21)和第二连接梁(31)间隔交错排布，且任意相邻的第一连接梁(21)和第二连接梁(31)之间设置有高强度弹性橡胶垫(5)，各所述高强度弹性橡胶垫(5)的两侧面分别与相邻设置的第一连接梁(21)和第二连接梁(31)相向的一侧面固定连接。2.根据权利要求1所述的一种减震隔震结构，其特征在于，各所述第一连接梁(21)和第二连接梁(31)的横截面均呈等腰梯形状设置，各所述第一连接梁(21)的上侧面积大于第一连接梁(21)的下侧面积，各所述第二连接梁(31)的上侧面积小于第二连接梁(31)的下侧面积。3.根据权利要求1所述的一种减震隔震结构，其特征在于，各所述高强度弹性橡胶垫(5)的两侧面上均设置有若干道横截面呈等腰梯形状设置的凸沿(51)，各所述凸沿(51)的长度方向沿着高强度弹性橡胶垫(5)的宽度方向延伸，且各所述凸沿(51)均沿着高强度弹性橡胶垫(5)的长度方向排布，位于高强度弹性橡胶垫(5)两侧面上的各道凸沿(51)分别嵌设于第一连接梁(21)和第二连接梁(31)内。4.根据权利要求1所述的一种减震隔震结构，其特征在于，位于各所述第一连接梁(21)两长边侧上的两片高强度弹性橡胶垫(5)的上侧均通过弯曲的方式以与第一连接梁(21)上表面的两长边侧贴合，所述上承台(3)的底面与各片高强度弹性橡胶垫(5)延伸至第一连接梁(21)上表面的部分贴合。5.根据权利要求1所述的一种减震隔震结构，其特征在于，位于各所述第一连接梁(21)两长边侧上的两片高强度弹性橡胶垫(5)的下侧均通过弯曲的方式以与下承台(2)的上表面贴合，各所述第二连接梁(31)下表面的两长边侧均与位置相应的高强度弹性橡胶垫(5)下侧弯曲的部分贴合。6.根据权利要求1所述的一种减震隔震结构，其特征在于，所述上承台(3)由若干预制钢筋混凝土构件(32)拼接形成，各所述第二连接梁(31)由混凝土现浇包覆钢筋笼(311)形成，所述第二连接梁(31)内的钢筋笼(311)的上侧伸至上承台(3)内、并与任意相邻设置的两件预制钢筋混凝土构件(32)内的钢筋结构焊接固定。7.根据权利要求6所述的一种减震隔震结构，其特征在于，所述上承台(3)的下表面还呈矩形阵列状排布设置有若干补强桩(4)，各所述补强桩(4)均穿设过位置相应的第一连接梁(21)后、并穿设过下承台(2)，各所述第一连接梁(21)上均设置有若干道沿第一连接梁(21)长度方向排布且呈倒圆台状的让位通道(33)，所述让位通道(33)与补强桩(4)之间填充有高强度橡胶缓冲套(6)。8.一种抗震建筑，其特征在于，包括如权利要求1‑7任一所述的建筑隔震结构，还包括设置于所述减震隔震结构上方的建筑本体(7)，所述建筑本体(7)与减震隔震结构的上承台(3)连接为一体。2CN115928784A说明书1/4页一种减震隔震结构及抗震建筑技术领域[
