一种气体浓度检测仪的标定装置.pdf

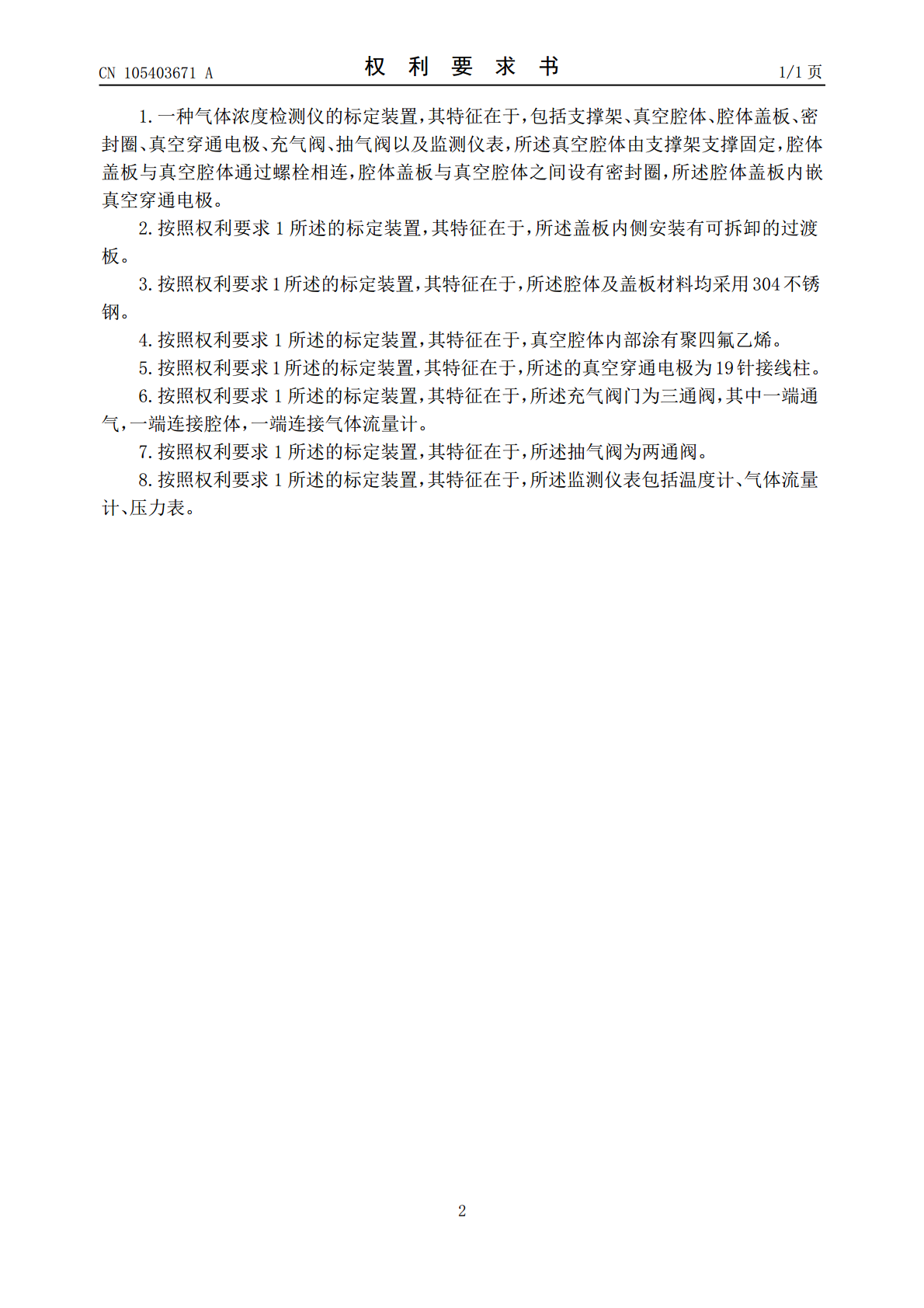

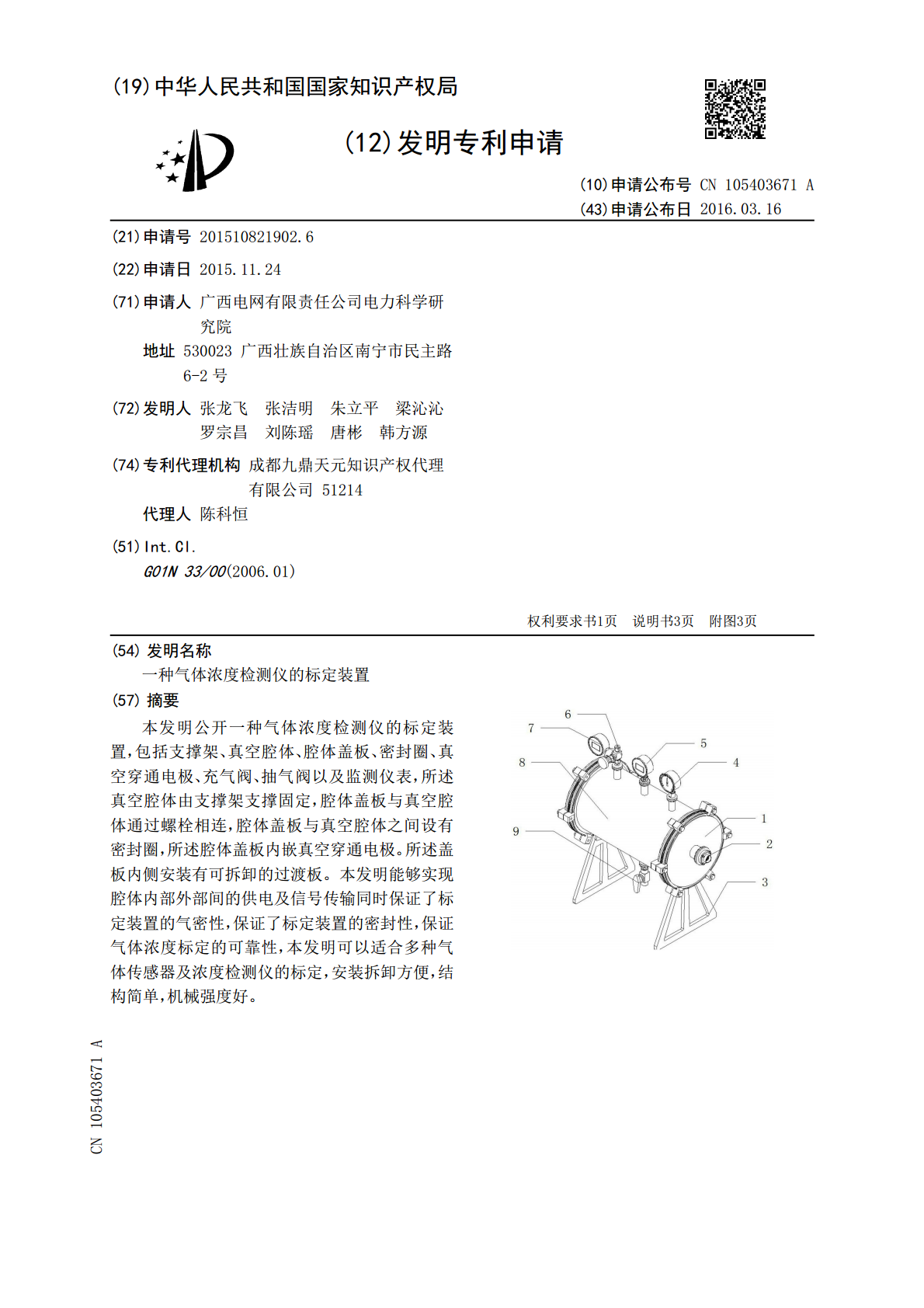

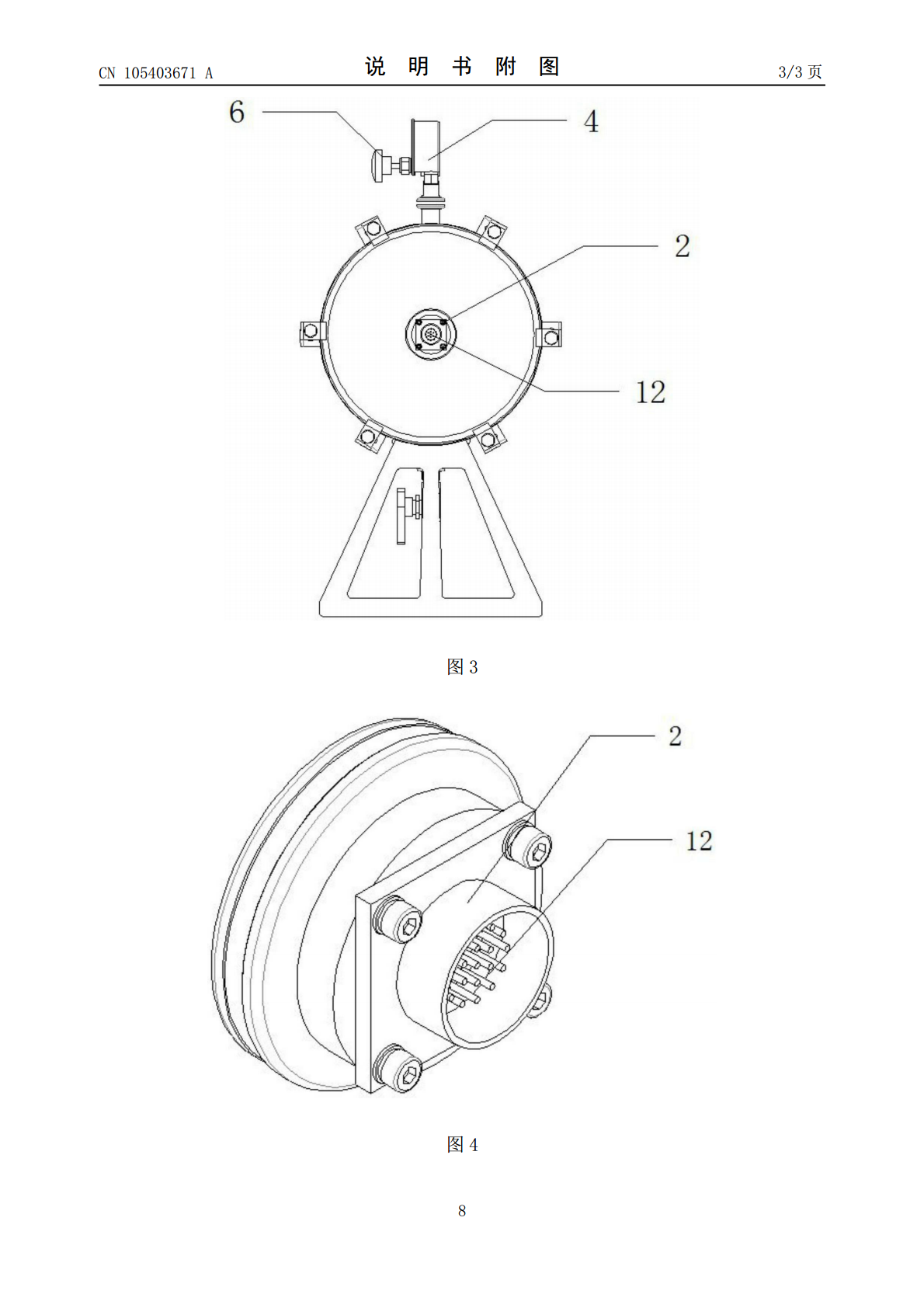

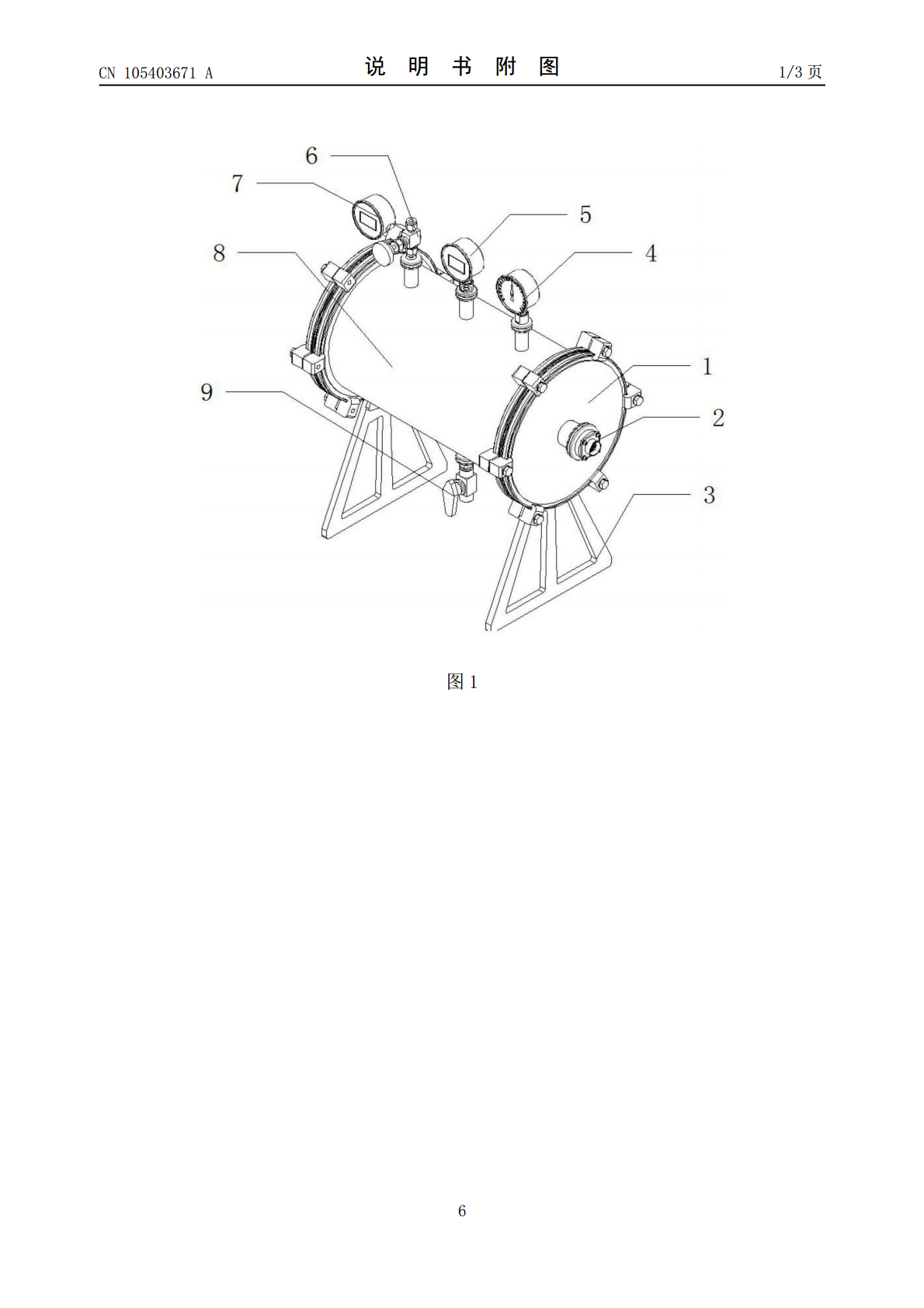

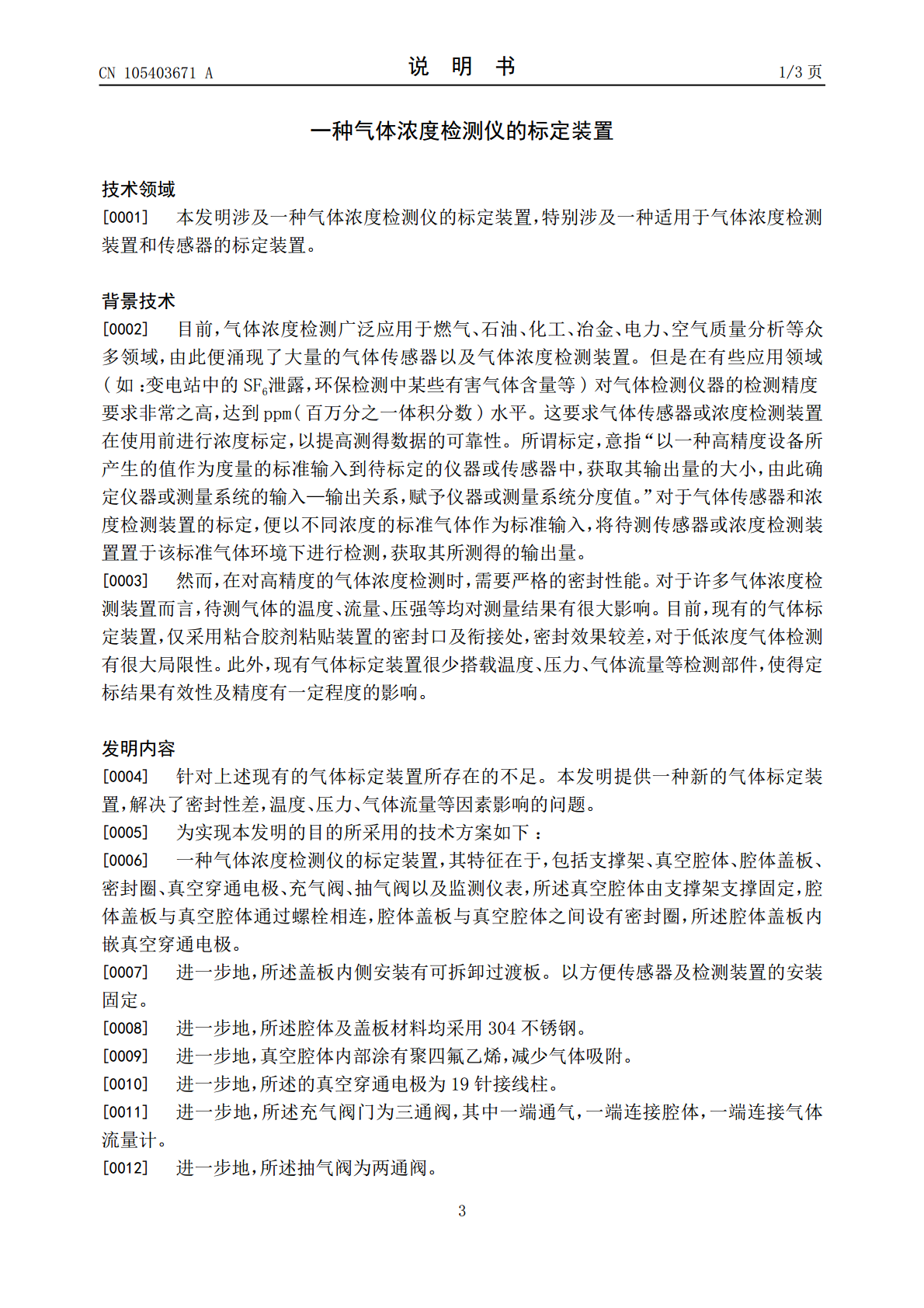

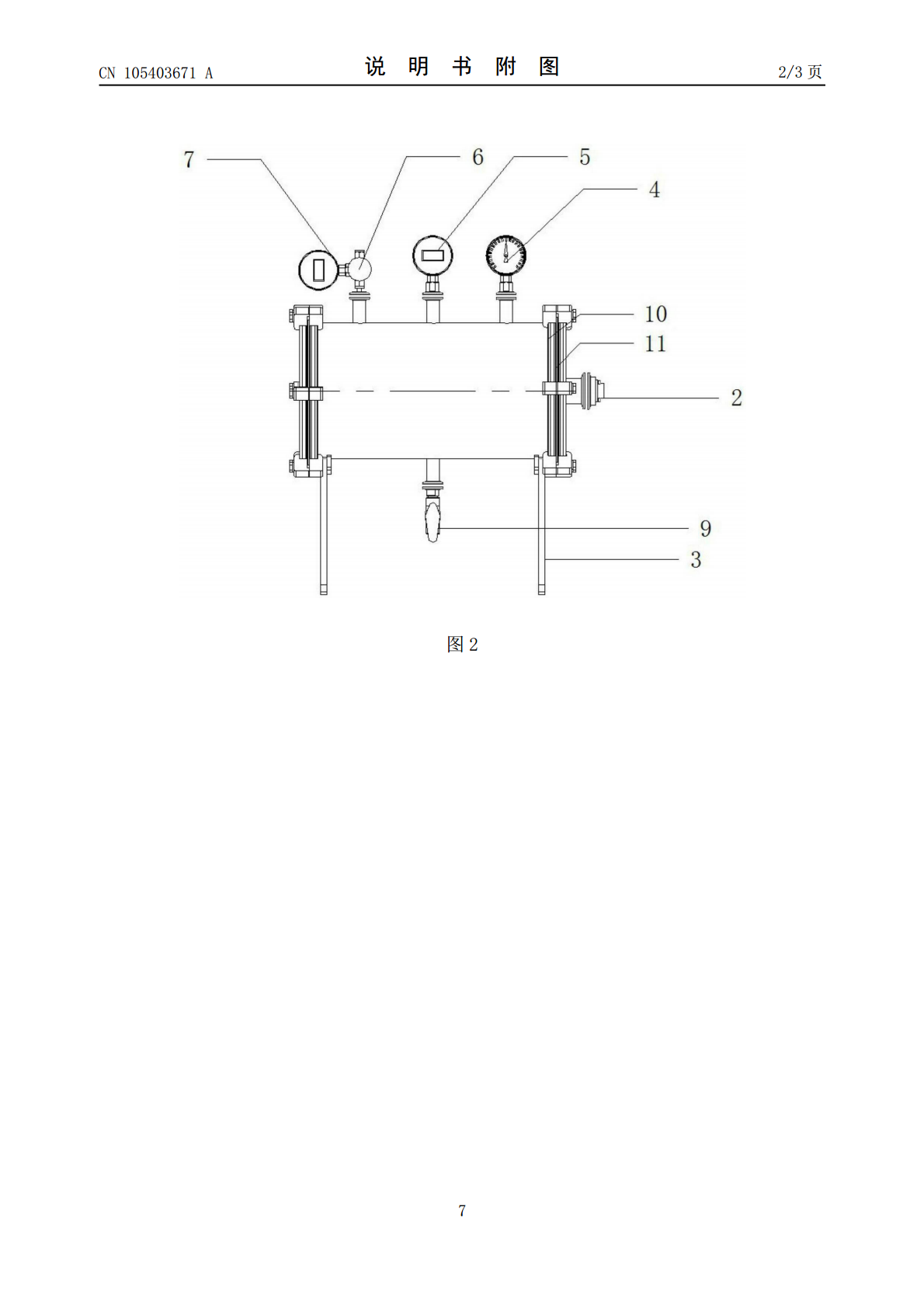

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105403671A(43)申请公布日2016.03.16(21)申请号201510821902.6(22)申请日2015.11.24(71)申请人广西电网有限责任公司电力科学研究院地址530023广西壮族自治区南宁市民主路6-2号(72)发明人张龙飞张洁明朱立平梁沁沁罗宗昌刘陈瑶唐彬韩方源(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人陈科恒(51)Int.Cl.G01N33/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种气体浓度检测仪的标定装置(57)摘要本发明公开一种气体浓度检测仪的标定装置，包括支撑架、真空腔体、腔体盖板、密封圈、真空穿通电极、充气阀、抽气阀以及监测仪表，所述真空腔体由支撑架支撑固定，腔体盖板与真空腔体通过螺栓相连，腔体盖板与真空腔体之间设有密封圈，所述腔体盖板内嵌真空穿通电极。所述盖板内侧安装有可拆卸的过渡板。本发明能够实现腔体内部外部间的供电及信号传输同时保证了标定装置的气密性，保证了标定装置的密封性，保证气体浓度标定的可靠性，本发明可以适合多种气体传感器及浓度检测仪的标定，安装拆卸方便，结构简单，机械强度好。CN105403671ACN105403671A权利要求书1/1页1.一种气体浓度检测仪的标定装置，其特征在于，包括支撑架、真空腔体、腔体盖板、密封圈、真空穿通电极、充气阀、抽气阀以及监测仪表，所述真空腔体由支撑架支撑固定，腔体盖板与真空腔体通过螺栓相连，腔体盖板与真空腔体之间设有密封圈，所述腔体盖板内嵌真空穿通电极。2.按照权利要求1所述的标定装置，其特征在于，所述盖板内侧安装有可拆卸的过渡板。3.按照权利要求1所述的标定装置，其特征在于，所述腔体及盖板材料均采用304不锈钢。4.按照权利要求1所述的标定装置，其特征在于，真空腔体内部涂有聚四氟乙烯。5.按照权利要求1所述的标定装置，其特征在于，所述的真空穿通电极为19针接线柱。6.按照权利要求1所述的标定装置，其特征在于，所述充气阀门为三通阀，其中一端通气，一端连接腔体，一端连接气体流量计。7.按照权利要求1所述的标定装置，其特征在于，所述抽气阀为两通阀。8.按照权利要求1所述的标定装置，其特征在于，所述监测仪表包括温度计、气体流量计、压力表。2CN105403671A说明书1/3页一种气体浓度检测仪的标定装置技术领域[0001]本发明涉及一种气体浓度检测仪的标定装置，特别涉及一种适用于气体浓度检测装置和传感器的标定装置。背景技术[0002]目前，气体浓度检测广泛应用于燃气、石油、化工、冶金、电力、空气质量分析等众多领域，由此便涌现了大量的气体传感器以及气体浓度检测装置。但是在有些应用领域(如：变电站中的SF6泄露，环保检测中某些有害气体含量等)对气体检测仪器的检测精度要求非常之高，达到ppm(百万分之一体积分数)水平。这要求气体传感器或浓度检测装置在使用前进行浓度标定，以提高测得数据的可靠性。所谓标定，意指“以一种高精度设备所产生的值作为度量的标准输入到待标定的仪器或传感器中，获取其输出量的大小，由此确定仪器或测量系统的输入—输出关系，赋予仪器或测量系统分度值。”对于气体传感器和浓度检测装置的标定，便以不同浓度的标准气体作为标准输入，将待测传感器或浓度检测装置置于该标准气体环境下进行检测，获取其所测得的输出量。[0003]然而，在对高精度的气体浓度检测时，需要严格的密封性能。对于许多气体浓度检测装置而言，待测气体的温度、流量、压强等均对测量结果有很大影响。目前，现有的气体标定装置，仅采用粘合胶剂粘贴装置的密封口及衔接处，密封效果较差，对于低浓度气体检测有很大局限性。此外，现有气体标定装置很少搭载温度、压力、气体流量等检测部件，使得定标结果有效性及精度有一定程度的影响。发明内容[0004]针对上述现有的气体标定装置所存在的不足。本发明提供一种新的气体标定装置，解决了密封性差，温度、压力、气体流量等因素影响的问题。[0005]为实现本发明的目的所采用的技术方案如下：[0006]一种气体浓度检测仪的标定装置，其特征在于，包括支撑架、真空腔体、腔体盖板、密封圈、真空穿通电极、充气阀、抽气阀以及监测仪表，所述真空腔体由支撑架支撑固定，腔体盖板与真空腔体通过螺栓相连，腔体盖板与真空腔体之间设有密封圈，所述腔体盖板内嵌真空穿通电极。[0007]进一步地，所述盖板内侧安装有可拆卸过渡板。以方便传感器及检测装置的安装固定。[0008]进一步地，所述腔体及盖板材料均采用304不锈钢。[0009]进一步地，真空腔体内部涂有聚四氟乙烯，减少气体吸附。[0010]进一步地，所述的真空穿通电极为19针接线柱。[0011]进一步地，所述充气阀门
