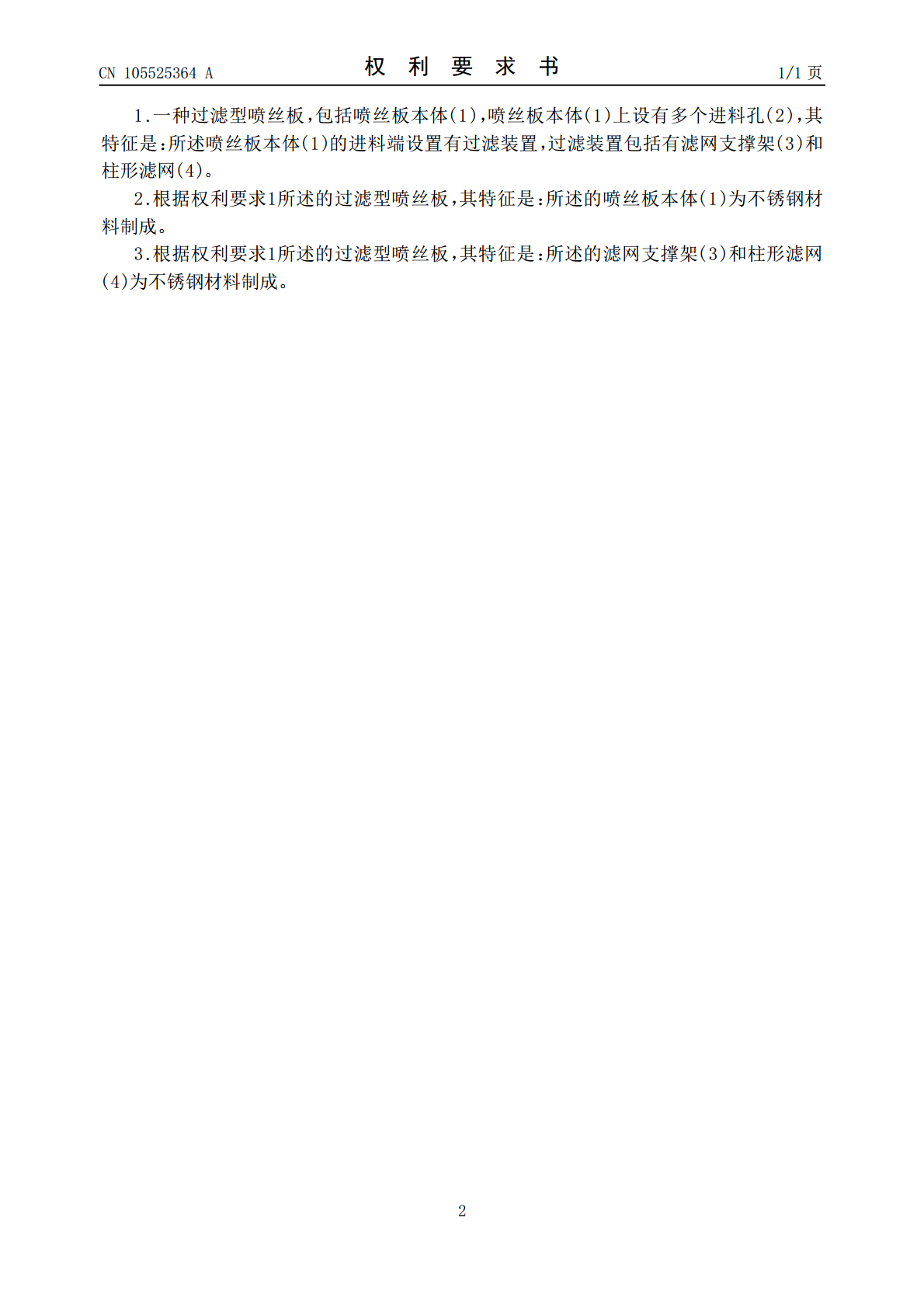

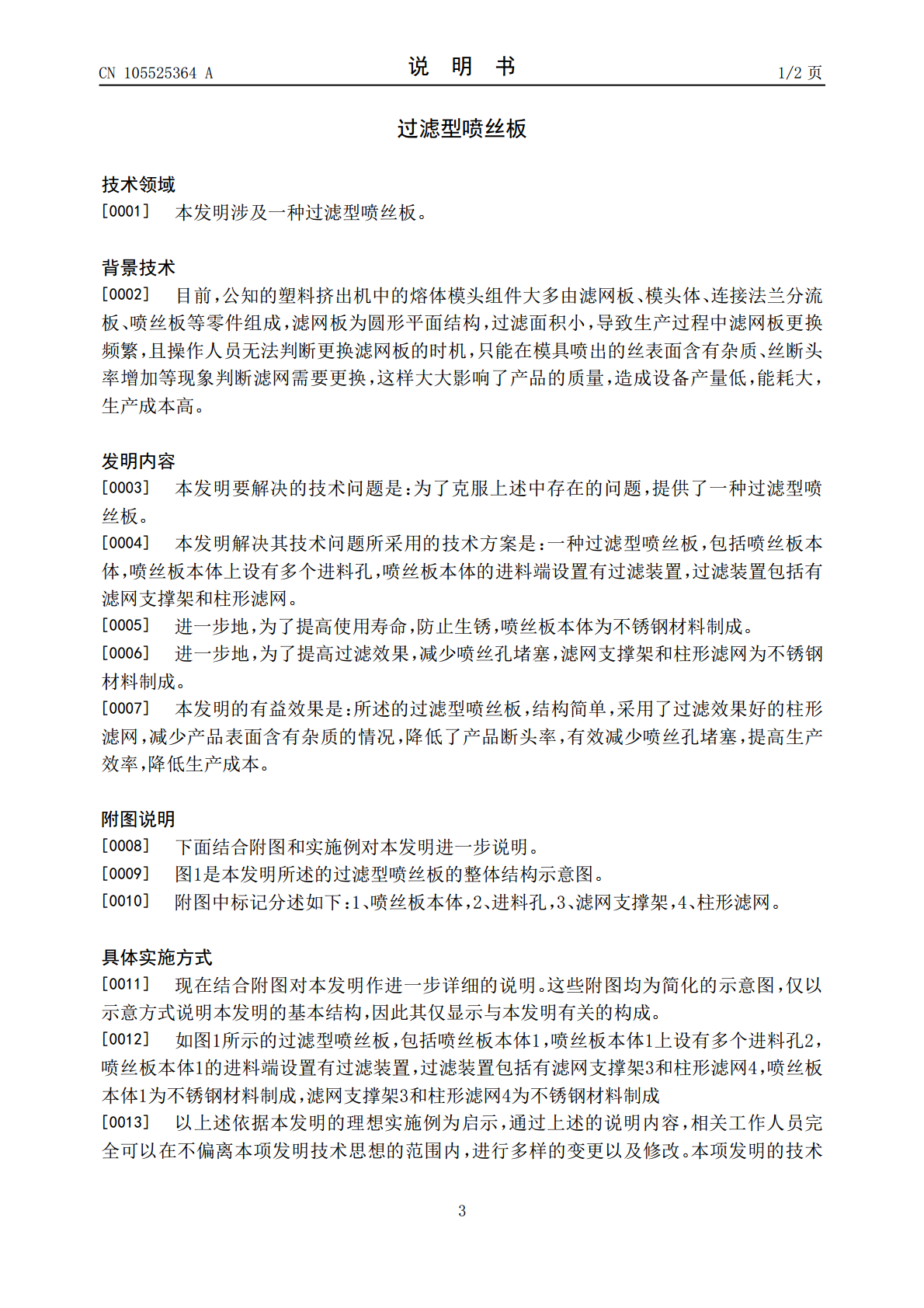

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105525364A(43)申请公布日2016.04.27(21)申请号201610089558.0(22)申请日2016.02.18(71)申请人刘静兰地址530022广西壮族自治区南宁市青秀区民族大道63-1号T3栋0907室(72)发明人刘静兰(51)Int.Cl.D01D4/02(2006.01)D01D4/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称过滤型喷丝板(57)摘要本发明涉及一种过滤型喷丝板，包括喷丝板本体，喷丝板本体上设有多个进料孔，喷丝板本体的进料端设置有过滤装置，过滤装置包括有滤网支撑架和柱形滤网。所述的过滤型喷丝板，结构简单，采用了过滤效果好的柱形滤网，减少产品表面含有杂质的情况，降低了产品断头率，有效减少喷丝孔堵塞，提高生产效率，降低生产成本。CN105525364ACN105525364A权利要求书1/1页1.一种过滤型喷丝板，包括喷丝板本体(1)，喷丝板本体(1)上设有多个进料孔(2)，其特征是：所述喷丝板本体(1)的进料端设置有过滤装置，过滤装置包括有滤网支撑架(3)和柱形滤网(4)。2.根据权利要求1所述的过滤型喷丝板，其特征是：所述的喷丝板本体(1)为不锈钢材料制成。3.根据权利要求1所述的过滤型喷丝板，其特征是：所述的滤网支撑架(3)和柱形滤网(4)为不锈钢材料制成。2CN105525364A说明书1/2页过滤型喷丝板技术领域[0001]本发明涉及一种过滤型喷丝板。背景技术[0002]目前，公知的塑料挤出机中的熔体模头组件大多由滤网板、模头体、连接法兰分流板、喷丝板等零件组成，滤网板为圆形平面结构，过滤面积小，导致生产过程中滤网板更换频繁，且操作人员无法判断更换滤网板的时机，只能在模具喷出的丝表面含有杂质、丝断头率增加等现象判断滤网需要更换，这样大大影响了产品的质量，造成设备产量低，能耗大，生产成本高。发明内容[0003]本发明要解决的技术问题是：为了克服上述中存在的问题，提供了一种过滤型喷丝板。[0004]本发明解决其技术问题所采用的技术方案是：一种过滤型喷丝板，包括喷丝板本体，喷丝板本体上设有多个进料孔，喷丝板本体的进料端设置有过滤装置，过滤装置包括有滤网支撑架和柱形滤网。[0005]进一步地，为了提高使用寿命，防止生锈，喷丝板本体为不锈钢材料制成。[0006]进一步地，为了提高过滤效果，减少喷丝孔堵塞，滤网支撑架和柱形滤网为不锈钢材料制成。[0007]本发明的有益效果是：所述的过滤型喷丝板，结构简单，采用了过滤效果好的柱形滤网，减少产品表面含有杂质的情况，降低了产品断头率，有效减少喷丝孔堵塞，提高生产效率，降低生产成本。附图说明[0008]下面结合附图和实施例对本发明进一步说明。[0009]图1是本发明所述的过滤型喷丝板的整体结构示意图。[0010]附图中标记分述如下：1、喷丝板本体，2、进料孔，3、滤网支撑架，4、柱形滤网。具体实施方式[0011]现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。[0012]如图1所示的过滤型喷丝板，包括喷丝板本体1，喷丝板本体1上设有多个进料孔2，喷丝板本体1的进料端设置有过滤装置，过滤装置包括有滤网支撑架3和柱形滤网4，喷丝板本体1为不锈钢材料制成，滤网支撑架3和柱形滤网4为不锈钢材料制成[0013]以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术3CN105525364A说明书2/2页性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。4CN105525364A说明书附图1/1页图15
