一种冷镦模具支撑结构.pdf

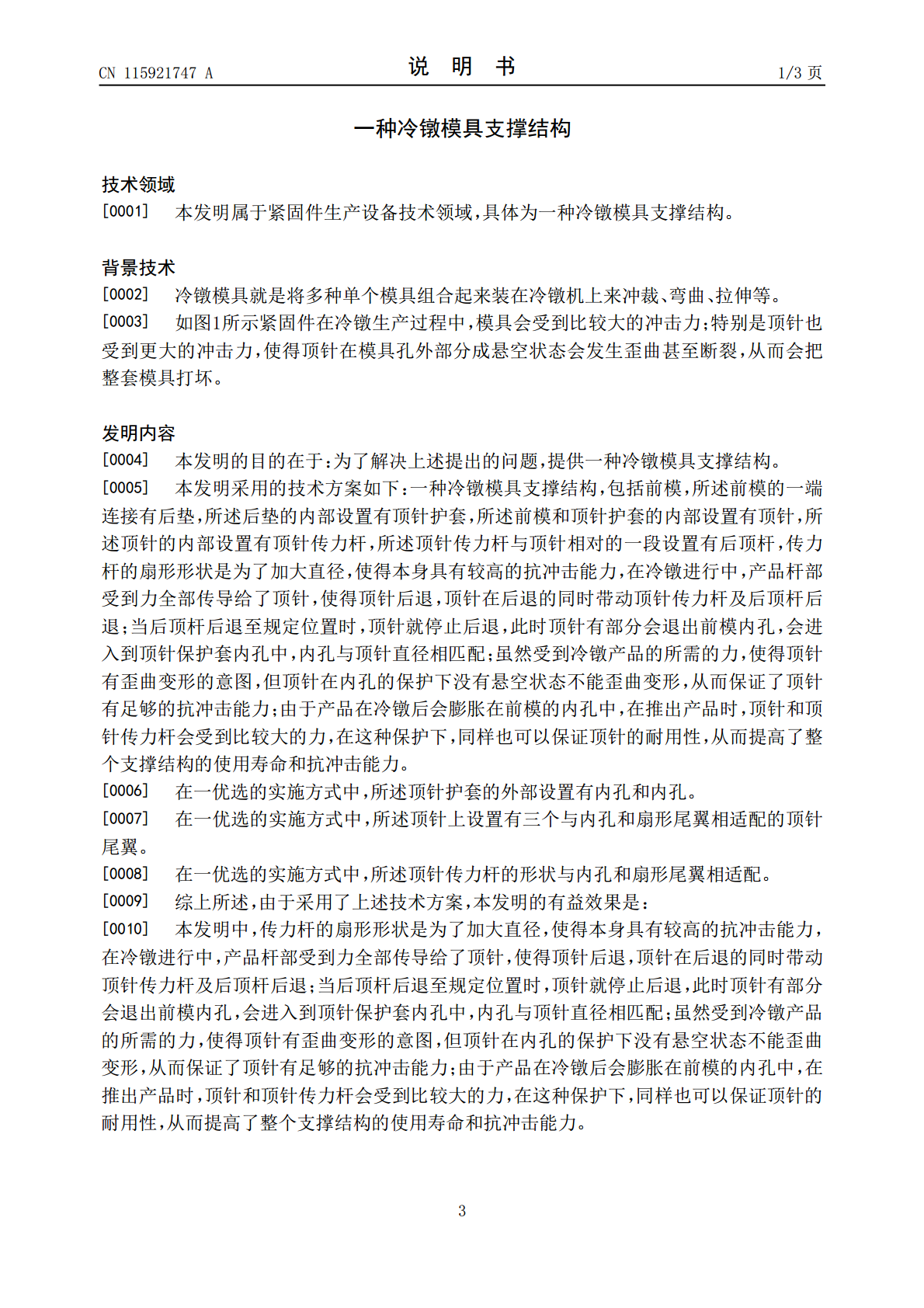

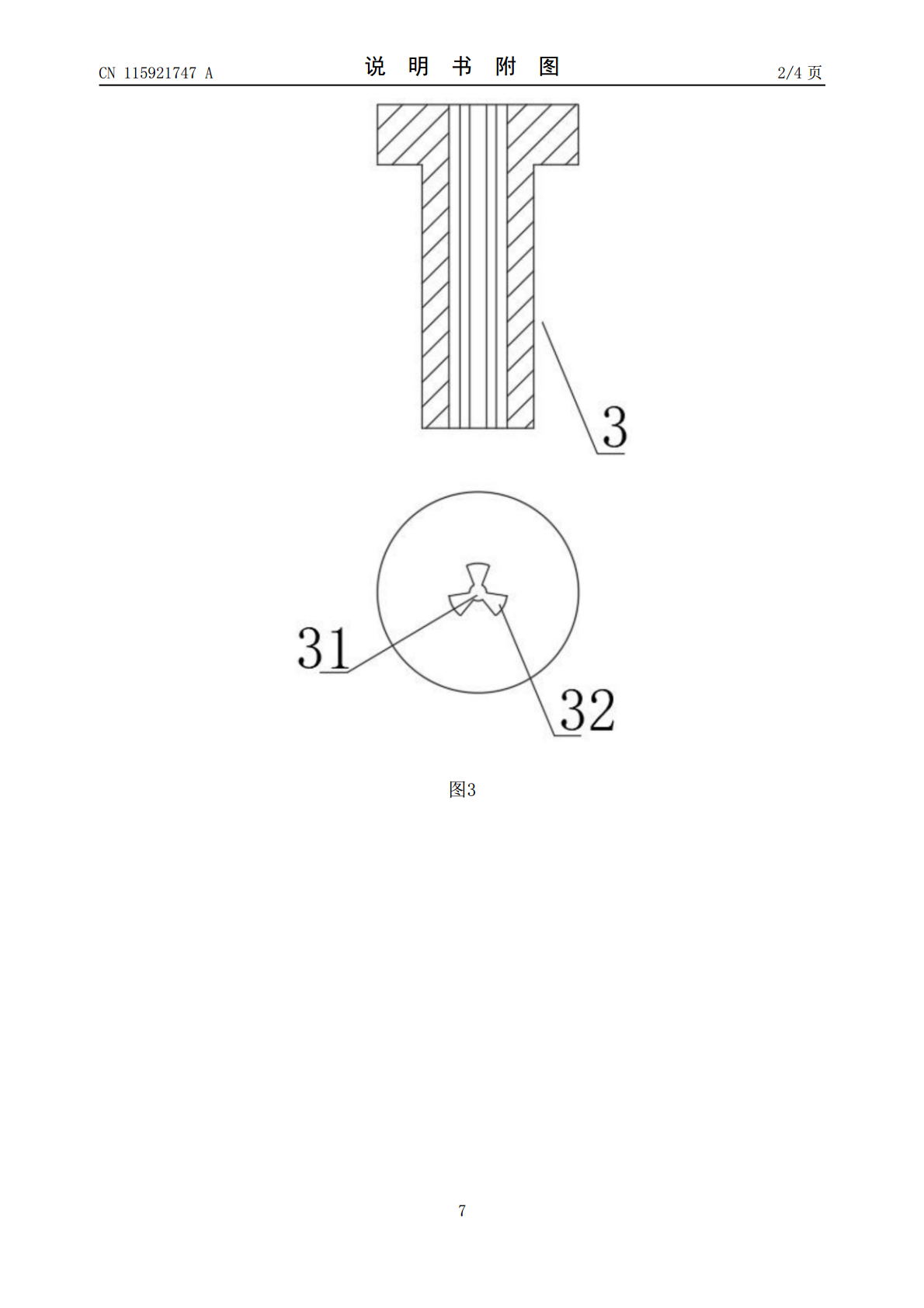

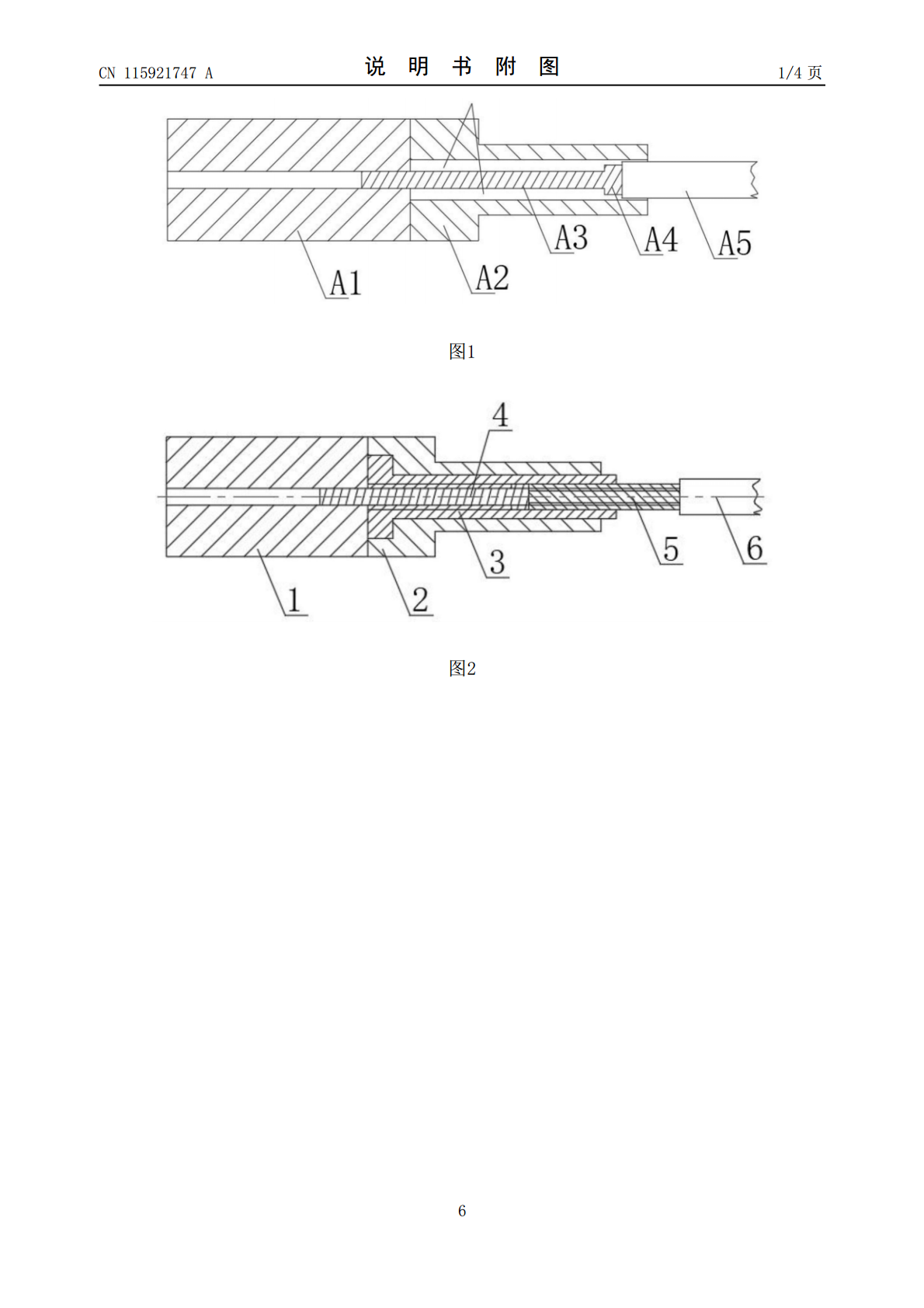

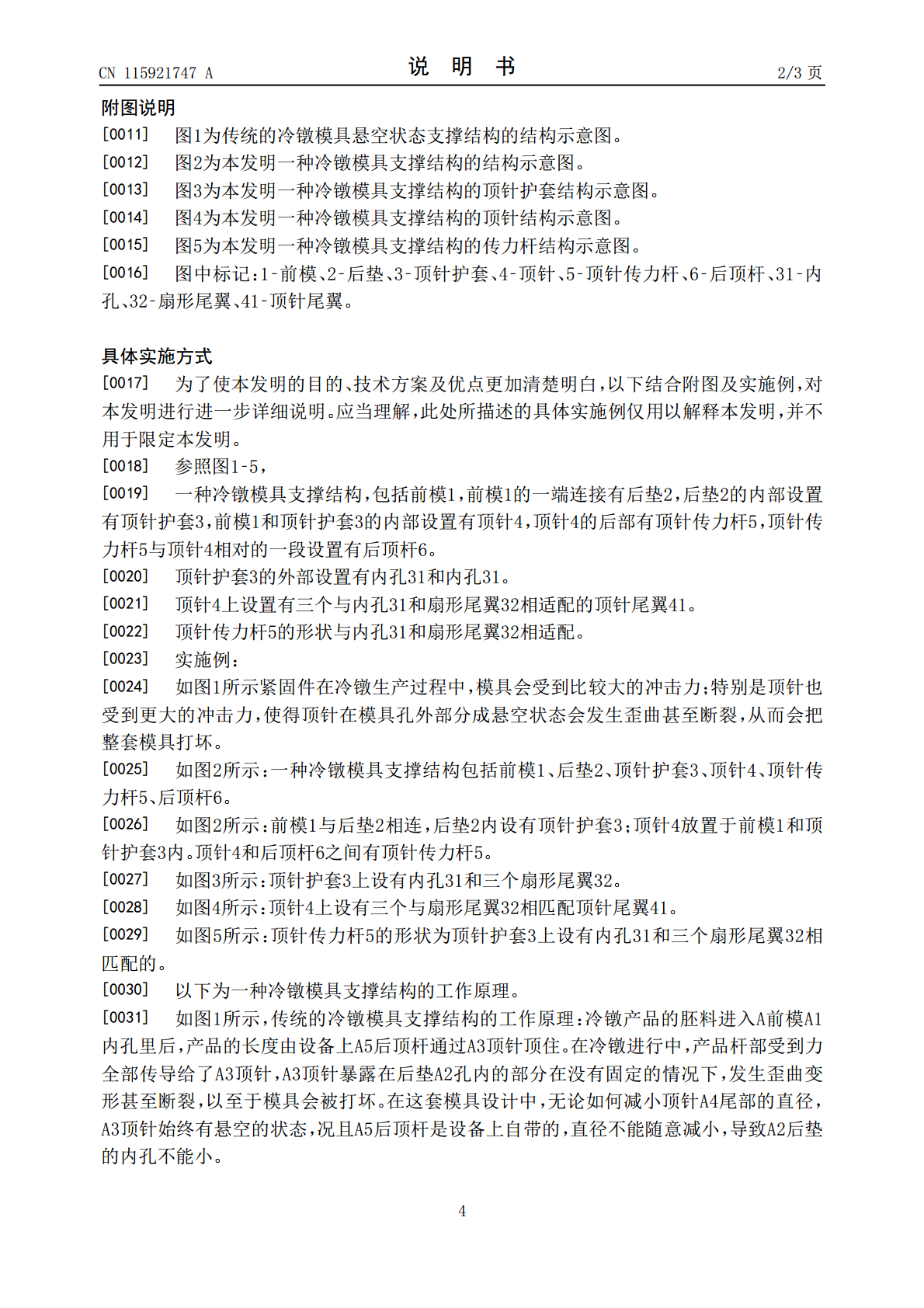

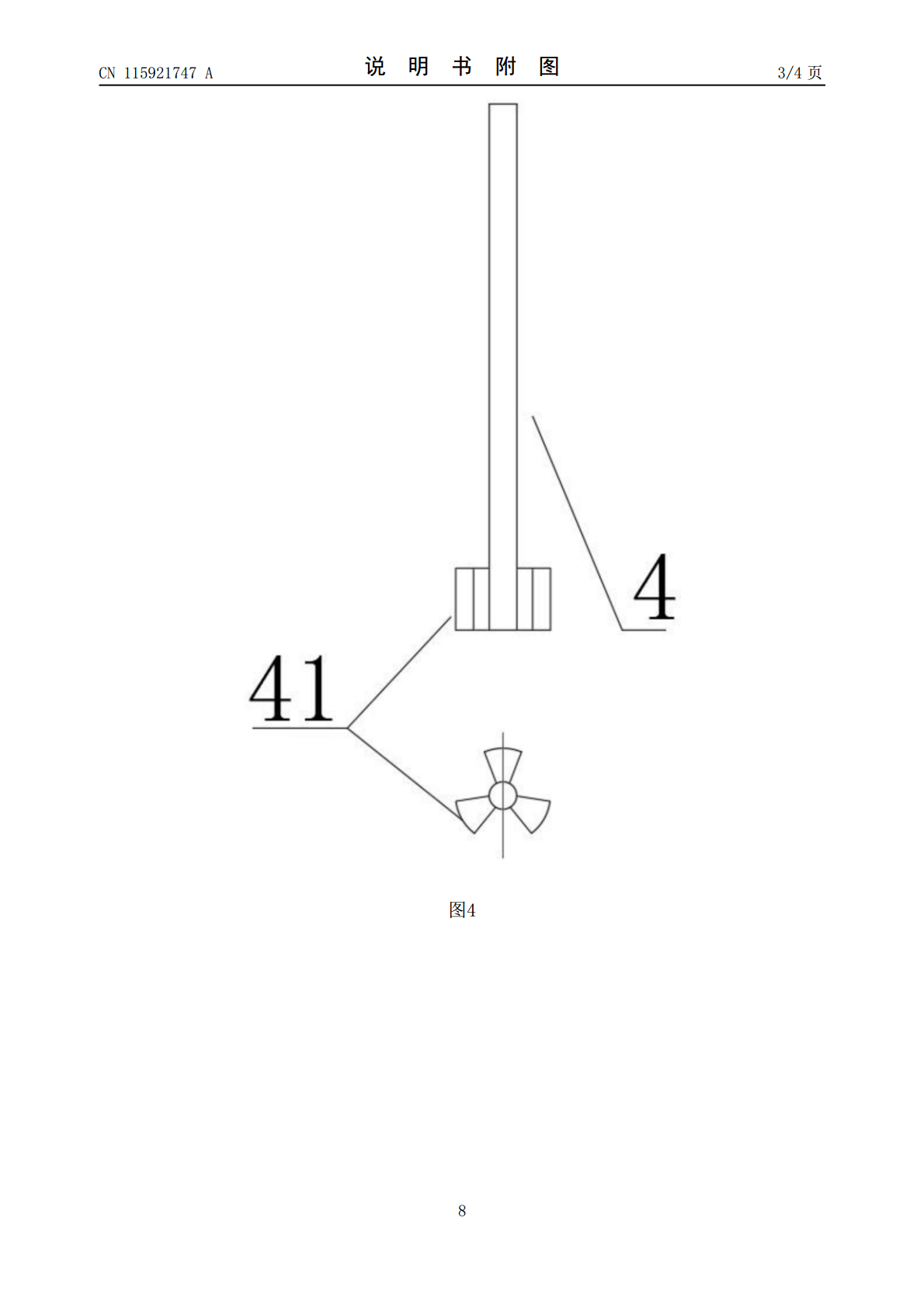

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115921747A(43)申请公布日2023.04.07(21)申请号202211644309.5(22)申请日2022.12.20(71)申请人无锡安士达五金有限公司地址214000江苏省无锡市锡山区东港镇港东村(72)发明人邱晓东(51)Int.Cl.B21J13/02(2006.01)B21J9/06(2006.01)B21J13/00(2006.01)B21J13/14(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种冷镦模具支撑结构(57)摘要本发明公开了一种冷镦模具支撑结构。本发明中，传力杆的扇形形状是为了加大直径，使得本身具有较高的抗冲击能力，在冷镦进行中，产品杆部受到力全部传导给了顶针，使得顶针后退，顶针在后退的同时带动顶针传力杆及后顶杆后退；当后顶杆后退至规定位置时，顶针就停止后退，此时顶针有部分会退出前模内孔，会进入到顶针保护套内孔中，内孔与顶针直径相匹配；虽然受到冷镦产品的所需的力，使得顶针有歪曲变形的意图，但顶针在内孔的保护下没有悬空状态不能歪曲变形，从而保证了顶针有足够的抗冲击能力；由于产品在冷镦后会膨胀在前模的内孔中，在推出产品时，顶针和顶针传力杆会受到比较大的力，在这种保护下，同样也可以保证顶针的耐用性。CN115921747ACN115921747A权利要求书1/1页1.一种冷镦模具支撑结构，包括前模(1)，其特征在于：所述前模(1)的一端连接有后垫(2)，所述后垫(2)的内部设置有顶针护套(3)，所述前模(1)和顶针护套(3)的内部设置有顶针(4)，所述顶针(4)的后部有顶针传力杆(5)，所述顶针传力杆(5)与顶针(4)相对的一段设置有后顶杆(6)。2.如权利要求1所述的一种冷镦模具支撑结构，其特征在于：所述顶针护套(3)的外部设置有内孔(31)和扇形尾翼(32)。3.如权利要求1所述的一种冷镦模具支撑结构，其特征在于：所述顶针(4)上设置有三个与内孔(31)和扇形尾翼(32)相适配的顶针尾翼(41)。4.如权利要求1所述的一种冷镦模具支撑结构，其特征在于：所述顶针传力杆(5)的形状与内孔(31)和扇形尾翼(32)相适配。2CN115921747A说明书1/3页一种冷镦模具支撑结构技术领域[0001]本发明属于紧固件生产设备技术领域，具体为一种冷镦模具支撑结构。背景技术[0002]冷镦模具就是将多种单个模具组合起来装在冷镦机上来冲裁、弯曲、拉伸等。[0003]如图1所示紧固件在冷镦生产过程中，模具会受到比较大的冲击力；特别是顶针也受到更大的冲击力，使得顶针在模具孔外部分成悬空状态会发生歪曲甚至断裂，从而会把整套模具打坏。发明内容[0004]本发明的目的在于：为了解决上述提出的问题，提供一种冷镦模具支撑结构。[0005]本发明采用的技术方案如下：一种冷镦模具支撑结构，包括前模，所述前模的一端连接有后垫，所述后垫的内部设置有顶针护套，所述前模和顶针护套的内部设置有顶针，所述顶针的内部设置有顶针传力杆，所述顶针传力杆与顶针相对的一段设置有后顶杆，传力杆的扇形形状是为了加大直径，使得本身具有较高的抗冲击能力，在冷镦进行中，产品杆部受到力全部传导给了顶针，使得顶针后退，顶针在后退的同时带动顶针传力杆及后顶杆后退；当后顶杆后退至规定位置时，顶针就停止后退，此时顶针有部分会退出前模内孔，会进入到顶针保护套内孔中，内孔与顶针直径相匹配；虽然受到冷镦产品的所需的力，使得顶针有歪曲变形的意图，但顶针在内孔的保护下没有悬空状态不能歪曲变形，从而保证了顶针有足够的抗冲击能力；由于产品在冷镦后会膨胀在前模的内孔中，在推出产品时，顶针和顶针传力杆会受到比较大的力，在这种保护下，同样也可以保证顶针的耐用性，从而提高了整个支撑结构的使用寿命和抗冲击能力。[0006]在一优选的实施方式中，所述顶针护套的外部设置有内孔和内孔。[0007]在一优选的实施方式中，所述顶针上设置有三个与内孔和扇形尾翼相适配的顶针尾翼。[0008]在一优选的实施方式中，所述顶针传力杆的形状与内孔和扇形尾翼相适配。[0009]综上所述，由于采用了上述技术方案，本发明的有益效果是：[0010]本发明中，传力杆的扇形形状是为了加大直径，使得本身具有较高的抗冲击能力，在冷镦进行中，产品杆部受到力全部传导给了顶针，使得顶针后退，顶针在后退的同时带动顶针传力杆及后顶杆后退；当后顶杆后退至规定位置时，顶针就停止后退，此时顶针有部分会退出前模内孔，会进入到顶针保护套内孔中，内孔与顶针直径相匹配；虽然受到冷镦产品的所需的力，使得顶针有歪曲变形的意图，但顶针在内孔的保护下没有悬空状态不能歪曲变形，从而保证了顶针有足够的抗冲击能力；由于产品在冷镦后会膨胀在前模的内孔中，在推出产品时，顶针和
