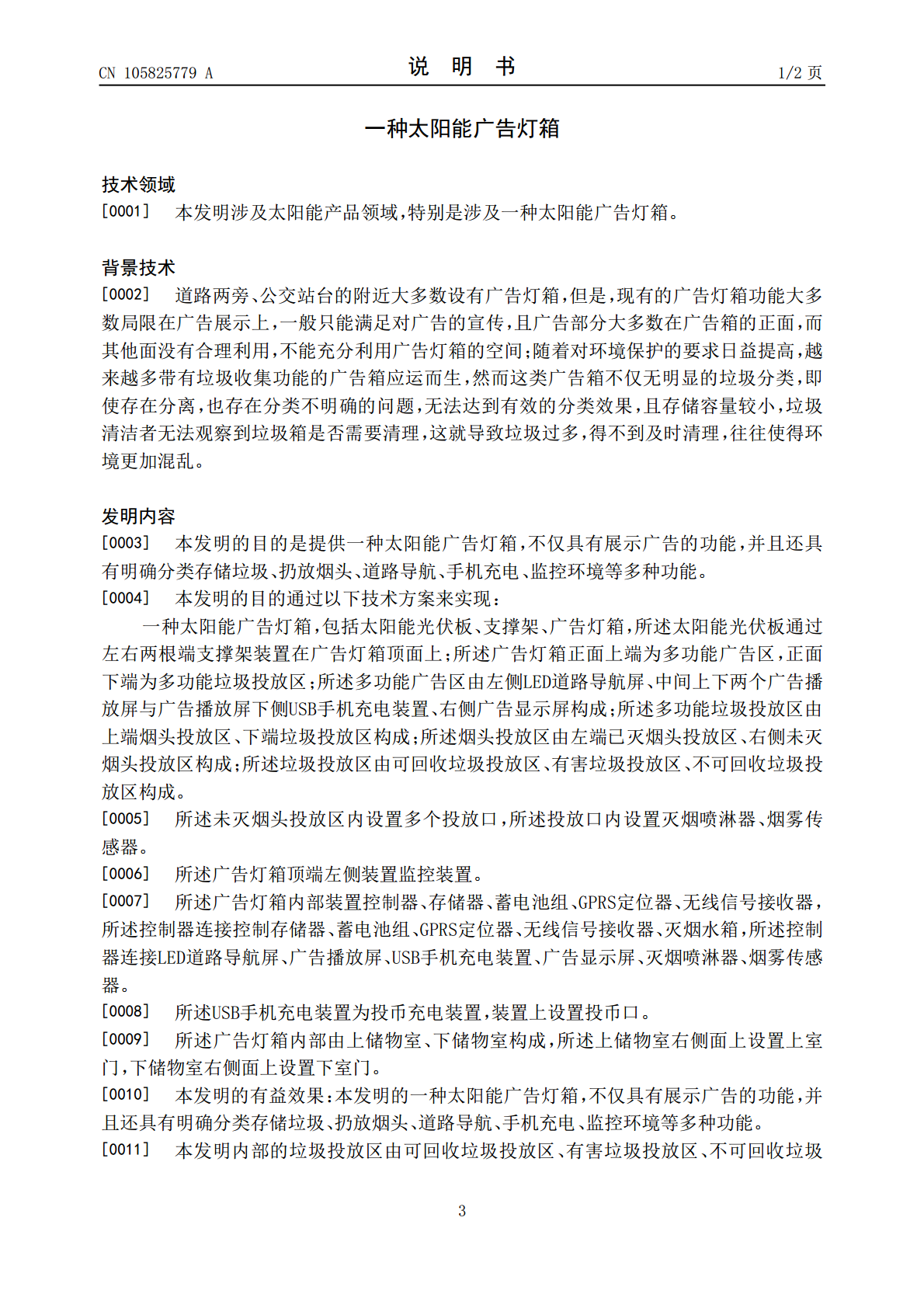

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105825779A(43)申请公布日2016.08.03(21)申请号201610267330.6(22)申请日2016.04.27(71)申请人哈尔滨金都太阳能科技有限公司地址150300黑龙江省哈尔滨市阿城区舍利乡新合村(72)发明人王永刚胡晶(51)Int.Cl.G09F9/33(2006.01)G09F9/00(2006.01)G09F23/00(2006.01)H02J7/35(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种太阳能广告灯箱(57)摘要一种太阳能广告灯箱，包括太阳能光伏板、支撑架、广告灯箱，所述太阳能光伏板通过左右两根端支撑架装置在广告灯箱顶面上；所述广告灯箱正面上端为多功能广告区，正面下端为多功能垃圾投放区；所述多功能广告区由左侧LED道路导航屏、中间上下两个广告播放屏与广告播放屏下侧USB手机充电装置、右侧广告显示屏构成；所述多功能垃圾投放区由上端烟头投放区、下端垃圾投放区构成；所述烟头投放区由左端已灭烟头投放区、右侧未灭烟头投放区构成；所述垃圾投放区由可回收垃圾投放区、有害垃圾投放区、不可回收垃圾投放区构成。本发明不仅具有展示广告的功能，还具有明确分类存储垃圾、扔放烟头、道路导航、手机充电、监控环境等功能。CN105825779ACN105825779A权利要求书1/1页1.一种太阳能广告灯箱，包括太阳能光伏板、支撑架、广告灯箱，其特征在于：所述太阳能光伏板通过左右两根端支撑架装置在广告灯箱顶面上；所述广告灯箱正面上端为多功能广告区，正面下端为多功能垃圾投放区；所述多功能广告区由左侧LED道路导航屏、中间上下两个广告播放屏与广告播放屏下侧USB手机充电装置、右侧广告显示屏构成；所述多功能垃圾投放区由上端烟头投放区、下端垃圾投放区构成；所述烟头投放区由左端已灭烟头投放区、右侧未灭烟头投放区构成；所述垃圾投放区由可回收垃圾投放区、有害垃圾投放区、不可回收垃圾投放区构成。2.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述未灭烟头投放区内设置多个投放口，所述投放口内设置灭烟喷淋器、烟雾传感器。3.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述广告灯箱顶端左侧装置监控装置。4.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述广告灯箱内部装置控制器、存储器、蓄电池组、GPRS定位器、无线信号接收器，所述控制器连接控制存储器、蓄电池组、GPRS定位器、无线信号接收器、灭烟水箱，所述控制器连接LED道路导航屏、广告播放屏、USB手机充电装置、广告显示屏、灭烟喷淋器、烟雾传感器。5.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述USB手机充电装置为投币充电装置，装置上设置投币口。6.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述可回收垃圾投放区、有害垃圾投放区、不可回收垃圾投放区上各设置一块垃圾容量观察玻璃。7.根据权利要求1所述的一种太阳能广告灯箱，其特征在于：所述广告灯箱内部由上储物室、下储物室构成，所述上储物室右侧面上设置上室门，下储物室右侧面上设置下室门。2CN105825779A说明书1/2页一种太阳能广告灯箱技术领域[0001]本发明涉及太阳能产品领域，特别是涉及一种太阳能广告灯箱。背景技术[0002]道路两旁、公交站台的附近大多数设有广告灯箱，但是，现有的广告灯箱功能大多数局限在广告展示上，一般只能满足对广告的宣传，且广告部分大多数在广告箱的正面，而其他面没有合理利用，不能充分利用广告灯箱的空间；随着对环境保护的要求日益提高，越来越多带有垃圾收集功能的广告箱应运而生，然而这类广告箱不仅无明显的垃圾分类，即使存在分离，也存在分类不明确的问题，无法达到有效的分类效果，且存储容量较小，垃圾清洁者无法观察到垃圾箱是否需要清理，这就导致垃圾过多，得不到及时清理，往往使得环境更加混乱。发明内容[0003]本发明的目的是提供一种太阳能广告灯箱，不仅具有展示广告的功能，并且还具有明确分类存储垃圾、扔放烟头、道路导航、手机充电、监控环境等多种功能。[0004]本发明的目的通过以下技术方案来实现：一种太阳能广告灯箱，包括太阳能光伏板、支撑架、广告灯箱，所述太阳能光伏板通过左右两根端支撑架装置在广告灯箱顶面上；所述广告灯箱正面上端为多功能广告区，正面下端为多功能垃圾投放区；所述多功能广告区由左侧LED道路导航屏、中间上下两个广告播放屏与广告播放屏下侧USB手机充电装置、右侧广告显示屏构成；所述多功能垃圾投放区由上端烟头投放区、下端垃圾投放区构成；所述烟头投放区由左端已灭烟头投放区、右侧未灭烟头投放区构成；所述垃圾投放区由可回收垃圾投放区、有害垃圾投放区、不可回收垃圾投放区构成
