一种便携式太阳能折叠支架.pdf

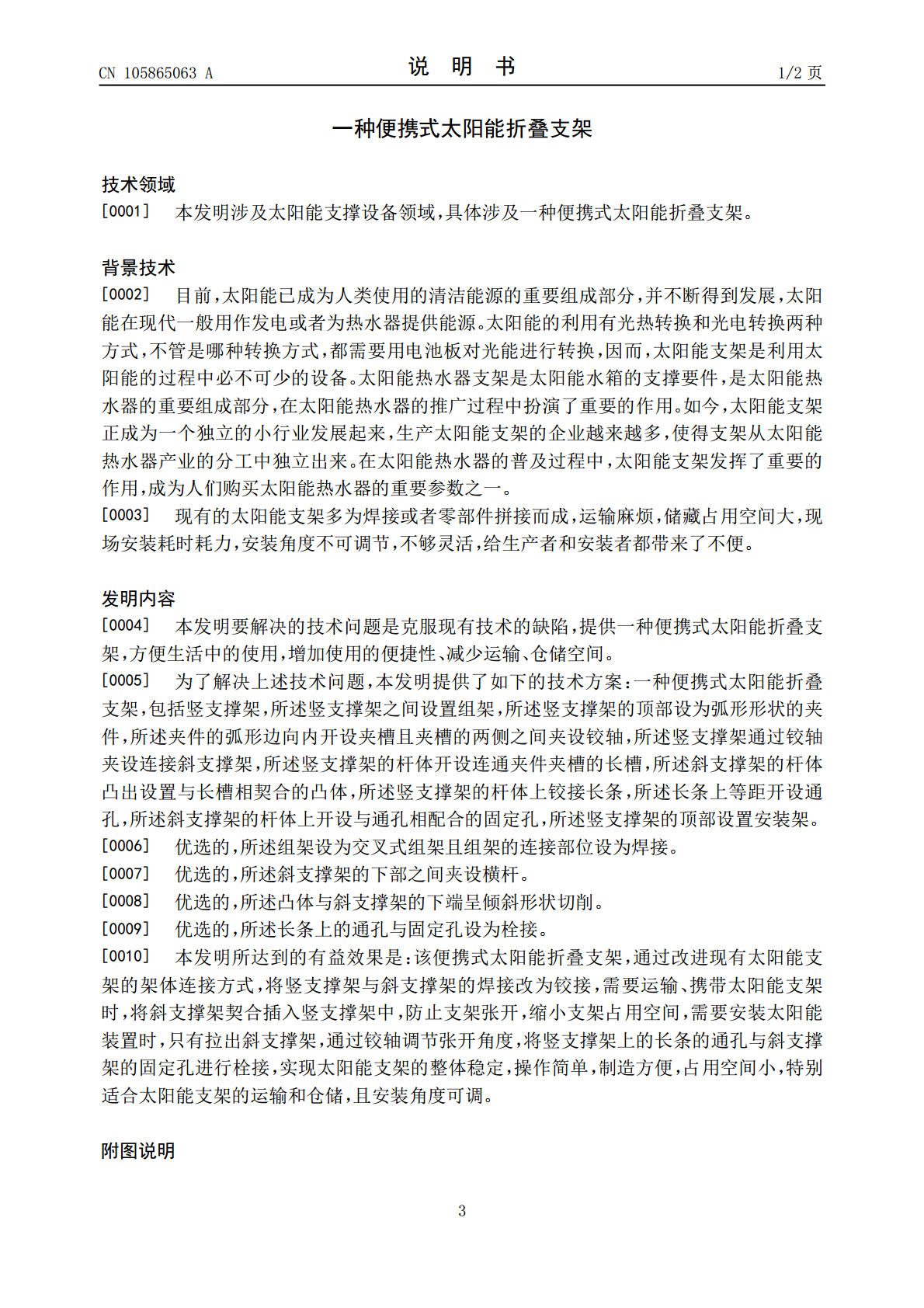

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105865063A(43)申请公布日2016.08.17(21)申请号201610306462.5(22)申请日2016.05.11(71)申请人江苏峰谷源储能技术研究院有限公司地址215000江苏省镇江市丁卯科技园C25号楼(72)发明人田维强蒋振强沈平安司红磊李青海邱庆丰(74)专利代理机构苏州广正知识产权代理有限公司32234代理人徐萍(51)Int.Cl.F24J2/52(2006.01)H02S30/20(2014.01)H02S20/30(2014.01)权利要求书1页说明书2页附图1页(54)发明名称一种便携式太阳能折叠支架(57)摘要本发明公开了一种便携式太阳能折叠支架，包括竖支撑架，所述竖支撑架之间设置组架，所述竖支撑架的顶部设为弧形形状的夹件，所述夹件的弧形边向内开设夹槽且夹槽的两侧之间夹设铰轴，所述竖支撑架通过铰轴夹设连接斜支撑架，所述竖支撑架的杆体开设连通夹件夹槽的长槽，所述斜支撑架的杆体凸出设置与长槽相契合的凸体，所述竖支撑架的杆体上铰接长条，所述长条上等距开设通孔，所述斜支撑架的杆体上开设与通孔相配合的固定孔，所述竖支撑架的顶部设置安装架。该便携式太阳能折叠支架，缩小支架占用空间，操作简单，制造方便，占用空间小，特别适合太阳能支架的运输和仓储，且安装角度可调。CN105865063ACN105865063A权利要求书1/1页1.一种便携式太阳能折叠支架，包括竖支撑架（1），其特征在于:所述竖支撑架（1）之间设置组架（2），所述竖支撑架（1）的顶部设为弧形形状的夹件（3），所述夹件（3）的弧形边向内开设夹槽且夹槽的两侧之间夹设铰轴（5），所述竖支撑架（1）通过铰轴（5）夹设连接斜支撑架（4），所述竖支撑架（1）的杆体开设连通夹件（3）夹槽的长槽（6），所述斜支撑架（4）的杆体凸出设置与长槽（6）相契合的凸体（7），所述竖支撑架（1）的杆体上铰接长条（8），所述长条（8）上等距开设通孔（9），所述斜支撑架（4）的杆体上开设与通孔（9）相配合的固定孔（10），所述竖支撑架（1）的顶部设置安装架（11）。2.根据权利要求1所述的一种便携式太阳能折叠支架，其特征在于:所述组架（2）设为交叉式组架且组架（2）的连接部位设为焊接。3.根据权利要求1所述的一种便携式太阳能折叠支架，其特征在于:所述斜支撑架（4）的下部之间夹设横杆。4.根据权利要求1所述的一种便携式太阳能折叠支架，其特征在于:所述凸体（7）与斜支撑架（4）的下端呈倾斜形状切削。5.根据权利要求1所述的一种便携式太阳能折叠支架，其特征在于:所述长条（8）上的通孔（9）与固定孔（10）设为栓接。2CN105865063A说明书1/2页一种便携式太阳能折叠支架技术领域[0001]本发明涉及太阳能支撑设备领域，具体涉及一种便携式太阳能折叠支架。背景技术[0002]目前，太阳能已成为人类使用的清洁能源的重要组成部分，并不断得到发展，太阳能在现代一般用作发电或者为热水器提供能源。太阳能的利用有光热转换和光电转换两种方式，不管是哪种转换方式，都需要用电池板对光能进行转换，因而，太阳能支架是利用太阳能的过程中必不可少的设备。太阳能热水器支架是太阳能水箱的支撑要件，是太阳能热水器的重要组成部分，在太阳能热水器的推广过程中扮演了重要的作用。如今，太阳能支架正成为一个独立的小行业发展起来，生产太阳能支架的企业越来越多，使得支架从太阳能热水器产业的分工中独立出来。在太阳能热水器的普及过程中，太阳能支架发挥了重要的作用，成为人们购买太阳能热水器的重要参数之一。[0003]现有的太阳能支架多为焊接或者零部件拼接而成，运输麻烦，储藏占用空间大，现场安装耗时耗力，安装角度不可调节，不够灵活，给生产者和安装者都带来了不便。发明内容[0004]本发明要解决的技术问题是克服现有技术的缺陷，提供一种便携式太阳能折叠支架，方便生活中的使用，增加使用的便捷性、减少运输、仓储空间。[0005]为了解决上述技术问题，本发明提供了如下的技术方案：一种便携式太阳能折叠支架，包括竖支撑架，所述竖支撑架之间设置组架，所述竖支撑架的顶部设为弧形形状的夹件，所述夹件的弧形边向内开设夹槽且夹槽的两侧之间夹设铰轴，所述竖支撑架通过铰轴夹设连接斜支撑架，所述竖支撑架的杆体开设连通夹件夹槽的长槽，所述斜支撑架的杆体凸出设置与长槽相契合的凸体，所述竖支撑架的杆体上铰接长条，所述长条上等距开设通孔，所述斜支撑架的杆体上开设与通孔相配合的固定孔，所述竖支撑架的顶部设置安装架。[0006]优选的，所述组架设为交叉式组架且组架的连接部位设为焊接。[0007]优选的，所述斜支撑架的下部之间夹设横杆。[0008]优选的，所述凸体与斜支撑架的下端呈倾斜形
